Преобразователи плотности жидкости "ТН-Плотномеρ-25-6, 3"
| Номер в ГРСИ РФ: | 77871-20 |
|---|---|
| Производитель / заявитель: | АО "Томский завод электроприводов" (АО «ТОМЗЭЛ»), г.Томск |
Преобразователи плотности жидкости «ТН-Плотномер-25-6,3» (далее - ПП) предназначены для измерений плотности нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 77871-20 |
| Действует | по 17.03.2025 |
| Наименование | Преобразователи плотности жидкости |
| Модель | "ТН-Плотномеρ-25-6, 3" |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | be17623b-f704-d9ee-79e4-65af475c4ea1 |
Производитель / Заявитель
АО "Томский завод электроприводов", г. Томск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 347 (98%) |
| Неуспешных поверок (СИ непригодно) | 7 (2 %) |
| Актуальность информации | 26.04.2026 |
Поверители
Скачать
|
77871-20: Описание типа
2024-77871-20.pdf
|
Скачать | 225.6 КБ | |
|
77871-20: Методика поверки
2020-mp77871-20.pdf
|
Скачать | 2.6 MБ |
Описание типа
Назначение
Преобразователи плотности жидкости «ТН-Плотномер-25-6,3», (далее - ПП) предназначены для измерений плотности нефти и нефтепродуктов.
Описание
Принцип действия ПП основан на вибрационном методе определения плотности: собственная резонансная частота измерительной трубки изменяется в зависимости от плотности жидкости, протекающей через ПП. По измеренному значению периода колебаний вычисляется плотность жидкости. Выходной сигнал ПП имеет частотную форму, что позволяет производить обработку результатов измерения с применением измерительно-вычислительной аппаратуры, установленной в невзрывоопасной зоне.
Конструктивно ПП состоят из чувствительного элемента в виде трубки из нержавеющей стали, системы возбуждения и поддержания колебаний на основе электромагнитных катушек, управляемых модулем управления преобразователем, объединенных в металлическом корпусе цилиндрической формы. Модуль управления преобразователем помещен в отдельный корпус со съемной крышкой, имеющий сварное соединение с наружной поверхностью цилиндрического корпуса. Модуль залит компаундом, элементы для настройки и регулировки отсутствуют. ПП имеет два фланца для монтажа в трубопровод с измеряемой жидкостью.

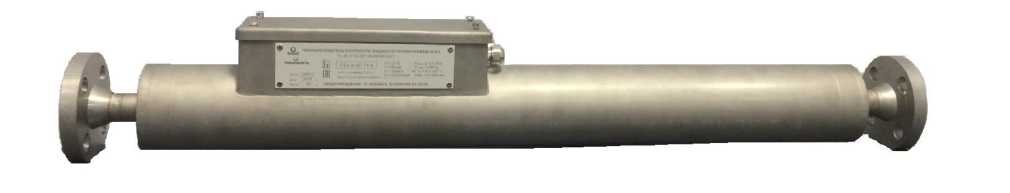

Рисунок 1 - Внешний вид ПП
Пломбирование ПП не предусмотрено.
Общий вид преобразователя приведен на рисунке 1. Место нанесения заводского номера указано на рисунке 2. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом металлографики на шильд, укрепленный на каркасе преобразователя.
Знак поверки (оттиск и/или наклейка) наносится на свидетельство о поверке.
ПРЕОБРАЗОВАТЕЛЬ ПЛОТНОСТИ ЖИДКОСТИ ТН-ПЛОТНОМЕр-25-6,3
ТУ 26.51.52-007-36280469-2017
ТРАНСНЕФТЬ
[r| СДЕЛАНО [и]вроссии
ERE Ex | OEx ia ПС T4 Ga X
ЕАЭС RU C-RU.AA71 .B.00550/24
Зав. №
Дата
Масса
КГ.
Ui = 27 В
li = 90 мА
Pi = 1,08 Вт
Li = 1 мкГн
Ci = 0,02 мкФ
Рмакс.раб. 6,3 МПа Р пред. 7,9 МПа -45 °C < Та <+60 IP66 C9MSK-64
ПРЕДУПРЕЖДЕНИЕ - ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ
Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений плотности, кг/м3 |
от 650 до 1000 вкл. |
|
Пределы допускаемой абсолютной погрешности, кг/м3 |
± 0,30 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон температур рабочей среды, °C |
от + 5 до + 40 вкл. |
|
Габаритные размеры, мм, не более длина ширина высота |
1027 124 172 |
|
Масса, кг, не более |
30 |
|
Рабочее напряжение питания, В |
24 (-15 %,+10 %) |
|
Величина потребляемого тока, мА, не более |
30 |
|
Выходной сигнал: частотный выход, Гц |
от 200 до 1200 вкл. |
|
Рабочая среда |
нефть, нефтепродукты |
|
Диапазон давления рабочей среды, МПа |
от 0 до 6,3 вкл. |
|
Диапазон рабочих температур окружающей среды, °C |
У1 от - 45 до + 60 вкл. |
|
Степень защиты по ГОСТ 14254-2015 |
IP66 |
|
Маркировка взрывозащиты |
0Ex ia IIC T4 Ga X |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее (доверительная вероятность 0,95) |
40000 |
Знак утверждения типа
наносится на титульный лист формуляра и руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь плотности жидкости «ТН-Плотномер-25-6,3» |
ТН-Плотномер-25-6,3 ТУ 26.51.52-007-36280469-2017 |
1 шт. |
|
Методика поверки |
_ |
1 экз. |
|
Руководство по эксплуатации |
1021.61.088.00.00.000 РЭ |
1 экз. |
|
Формуляр |
1021.61.088.00.00.000 ФО |
1 шт. |
|
Комплект запасных частей и принадлежностей согласно ведомости ЗИП |
1021.61.088.60.00.000 |
1 шт. |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Государственная поверочная схема для средств измерений плотности, утверждённая Приказом Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603;
Преобразователь плотности жидкости «ТН-Плотномер-25-6,3. Технические условия ТУ 26.51.52-007-36280469-2017.
