Преобразователи плотности жидкости «ТН-Плотно-меρ-25-6,3»
| Номер в ГРСИ РФ: | 77871-25 |
|---|---|
| Производитель / заявитель: | АО "Томский завод электроприводов" (АО «ТОМЗЭЛ»), г.Томск |
Преобразователи плотности жидкости «ТН-Плотномер-25-6,3», (далее - ПП) предназначены для измерений плотности жидкости (нефть, нефтепродукты).
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 77871-25 | |||||||||
| Действует | по 05.12.2030 | |||||||||
| Наименование | Преобразователи плотности жидкости | |||||||||
| Модель | «ТН-Плотно-меρ-25-6,3» | |||||||||
| Приказы |
№2662 от
05.12.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 2065fe82-8301-30f0-b333-25238c0e21f1 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «ТОМЗЭЛ», РОССИЯ, 634024, Томская область, г. Томск, ул. Причальная, 14
Поверка
| Методика поверки / информация о поверке |
МП-0077-ТАМ-2025 Государственная система обеспечения единства измерений Преобразователи плотности жидкости «ТН-Плотно-меρ-25-6,3» Методика поверки»
(с 05.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
77871-25: Описание типа
2025-77871-25.pdf
|
Скачать | 153.9 КБ | |
|
77871-25: Методика поверки
МП-0077-ТАМ-2025
2025-mp77871-25.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Преобразователи плотности жидкости «ТН-Плотномер-25-6,3», (далее - ПП) предназначены для измерений плотности жидкости (нефть, нефтепродукты).
Описание
Принцип действия ПП основан на вибрационном методе измерения плотности: собственная резонансная частота измерительной трубки изменяется в зависимости от плотности жидкости, протекающей через ПП. По измеренному значению периода колебаний вычисляется плотность жидкости. ПП имеет частотный выходной сигнал, что позволяет производить обработку результатов измерения с применением измерительно-вычислительной аппаратуры, установленной в невзрывоопасной зоне.
Конструктивно ПП состоят из чувствительного элемента в виде трубки из нержавеющей стали, системы возбуждения и поддержания колебаний на основе электромагнитных катушек, управляемых модулем управления преобразователем, объединенных в металлическом корпусе цилиндрической формы. Модуль управления преобразователем помещен в отдельный корпус со съемной крышкой, имеющий сварное соединение с наружной поверхностью цилиндрического корпуса. Модуль залит компаундом, элементы для настройки и регулировки отсутствуют. ПП имеет два фланца для монтажа в трубопровод с измеряемой жидкостью.

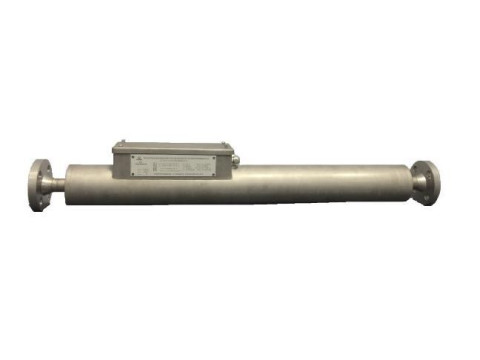

Рисунок 1 - Внешний вид ПП
Пломбирование корпуса ПП для нанесения знака поверки не предусмотрено. Знак поверки (оттиск и/или наклейка) наносится на свидетельство о поверке.
Общий вид преобразователя приведен на рисунке 1. Место нанесения заводского номера указано на рисунке 2. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной маркировки на информационную табличку, закрепленную на корпусе ПП.
Рисунок 2 - Место нанесения заводского номера
Технические характеристики
Основные метрологические и технические характеристики ПП, параметры рабочей среды (жидкости) и показатели надежности, приведены в таблицах 1-3.
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений плотности, кг/м3 |
от 650 до 1000 |
|
Пределы допускаемой абсолютной погрешности, кг/м3 |
±0,30 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон температур рабочей среды, °C |
от +5 до +40 |
|
Габаритные размеры, мм, не более - длина - ширина - высота |
1030 124 172 |
|
Масса, кг, не более |
30 |
|
Рабочее напряжение питания, В |
24 (-15 %, +10 %) |
|
Величина потребляемого тока, мА, не более |
30 |
|
Выходной сигнал: частотный выход, Гц |
от 200 до 1200 |
|
Рабочая среда |
нефть, нефтепродукты |
|
Диапазон давления рабочей среды, МПа |
от 0 до 6,3 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре +25 °C, не более % - атмосферное давление, кПа |
от -45 до +60 98 от 84,0 до 106,7 |
|
Степень защиты по ГОСТ 14254-2015 «Степени защиты, обеспечиваемые оболочками (код IP)» |
IP66 |
|
Маркировка взрывозащиты |
0Ex ia IIC T4 Ga X |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее (доверительная вероятность 0,95) |
40000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на титульный лист формуляра и руководства по эксплуатации ПП типографским способом.
Комплектность
Комплектность ПП приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь плотности жидкости «ТН-Плотномер-25-6,3» |
ТН-Плотномер-25-6,3 ТУ 26.51.52-007-36280469 2017 |
1 шт. |
|
Ведомость эксплуатационных документов |
1021.61.088.00.00.00 ВЭ |
1 экз. |
|
Руководство по эксплуатации |
1021.61.088.00.00.000 РЭ |
1 экз. |
|
Формуляр |
1021.61.088.00.00.000 ФО |
1 экз. |
|
Ведомость запасных частей, инструментов, принадлежностей и материалов (далее -ЗИП) |
1021.61.088.00.00.00 ЗИ |
1 экз. |
|
Комплект ЗИП согласно ведомости ЗИП |
1021.61.088.60.00.000 |
1 шт. |
Сведения о методах измерений
приведены в п. 2.5 Руководства по эксплуатации.
Нормативные документы
Государственная поверочная схема для средств измерений плотности, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 № 2603;
Преобразователь плотности жидкости «ТН-Плотномер-25-6,3. Технические условия ТУ 26.51.52-007-36280469-2017.
