Комплексы акустические измерительно-управляющие ACQUA
| Номер в ГРСИ РФ: | 78048-20 |
|---|---|
| Производитель / заявитель: | Фирма "HEAD acoustics GmbH", Германия |
Комплексы акустические измерительно-управляющие «ACQUA» (далее - комплексы) предназначены для моделирования и измерений параметров звукового поля, соответствующего звуковому полю вблизи головы и торса человека.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78048-20 |
| Наименование | Комплексы акустические измерительно-управляющие |
| Модель | ACQUA |
| Страна-производитель | ГЕРМАНИЯ |
| Срок свидетельства (Или заводской номер) | 22.04.2025 |
Производитель / Заявитель
Фирма "HEAD acoustics GmbH", Германия
ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 12 |
| Найдено поверителей | 3 |
| Успешных поверок (СИ пригодно) | 12 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 78048-20: Описание типа СИ | Скачать | 100.5 КБ | |
| 78048-20: Методика поверки 340-1023-19 МП | Скачать | 5.9 MБ |
Описание типа
Назначение
Комплексы акустические измерительно-управляющие «ACQUA» (далее - комплексы) предназначены для моделирования и измерений параметров звукового поля, соответствующего звуковому полю вблизи головы и торса человека.
Описание
Принцип действия комплексов основан на моделировании звукового поля, идентичного полю вблизи головы и торса человека, за счёт геометрической конфигурации и размеров комплексов, соответствующих международным средним антропометрическим данным взрослого человека. Встроенный в комплексы искусственный рот предназначен для создания звукового поля, которое имитирует звуковое поле человеческого голоса, а встроенные искусственные уши - для измерений параметров внешних источников звука.
Комплексы состоят из измерительной системы с искусственным ртом и искусственными ушами, измерительного (контрольного) микрофона, многофункционального акустического калибратора, модульной многоканальной аппаратной платформы для тестирования качества речи и звука и персонального компьютера (ПК) со специальным программным обеспечением (ПО).
Конструкция комплексов является комбинацией несложных геометрических фигур, к которым относятся участки плоскостей и поверхностей шаров и цилиндров. Комплексы специально сконструированы для оценки качества громкоговорящей связи и шумоизоляции в кабине транспортного средства.

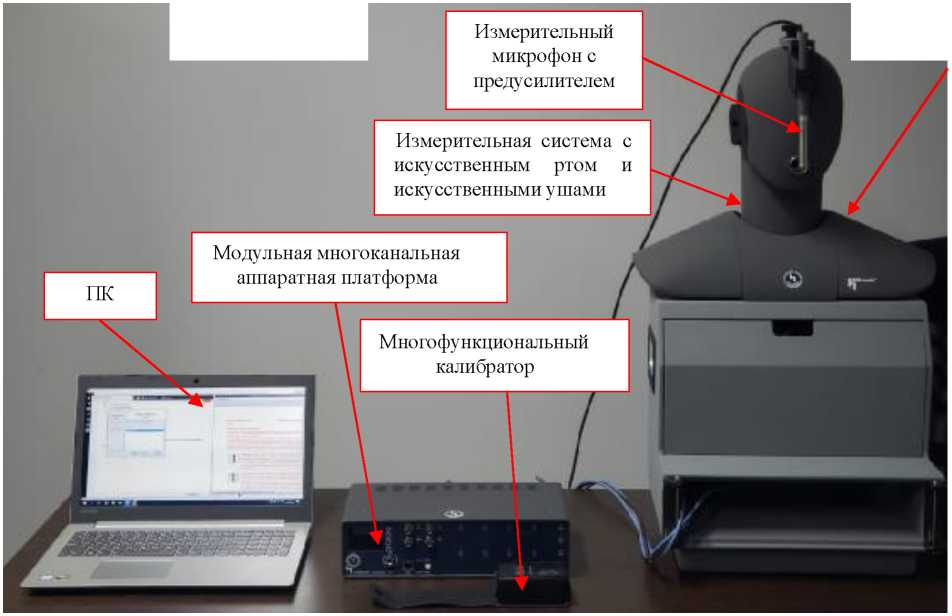

Общий вид комплексов приведен на рисунке 1.
Пломбирование комплексов не предусмотрено.
Рисунок 1 - Общий вид комплексов
Программное обеспечение
Для управления режимами работы комплексов и обработки измерительных сигналов применяется специальное ПО «ACQUA», обеспечивающее управление работой комплексов в процессе проведения измерений, формирование заданий на проведение измерений, отображение хода измерений в удобном для пользователя виде.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«ACQUA» |
|
Номер версии (идентификационный номер) ПО |
не ниже 4.1.100 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальный воспроизводимый уровень звукового давления (УЗД) на расстоянии 2,5 см, дБ отн. 20 мкПа, не менее: - в диапазоне частот от 100 до 200 Гц включ. - в диапазоне частот св. 200 Гц до 2 кГц включ. - в диапазоне частот св. 2 до 8 кГц |
98 100 101 |
|
Предел допускаемого среднего квадратического отклонения воспроизводимого УЗД, дБ: - в диапазоне частот от 100 до 2000 Гц включ. - в диапазоне частот св. 2000 Гц до 8 кГц |
2 3 |
|
Коэффициент нелинейных искажений при воспроизведении УЗД 94 дБ отн. 20 мкПа, %, не более: - в диапазоне частот от 200 до 250 Гц включ. - в диапазоне частот св. 250 Гц до 8 кГц |
3 2 |
|
Рабочий диапазон частот измерительного канала (ИК) по уровню ±0,5 дБ, Гц |
от 10 до 20000 |
|
Коэффициент ослабления ИК на частоте 1 кГц, дБ, не более |
0,7 |
|
Уровень чувствительности микрофонов из состава искусственных ушей на частоте 1000 Гц, дБ отн. 1 В/Па |
от -24,5 до -27,5 |
|
Рабочий диапазон частот микрофонов из состава искусственных ушей при отклонении уровня чувствительности от значения на частоте 1000 Гц не более ±2,0 дБ, Гц |
от 100 до 10000 |
|
Канал измерения УЗД с использованием выносного микрофона | |
|
Рабочий диапазон частот, Гц |
от 20 до 20000 |
|
Пределы допускаемой абсолютной погрешности измерений УЗД на частоте 1000 Гц, дБ |
±0,7 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Акустический калибратор | |
|
Воспроизводимые УЗД, дБ отн. 20 мкПа |
94, 114 |
|
Пределы допускаемой абсолютной погрешности воспроизведения УЗД при опорных внешних условиях, дБ |
±0,2 |
|
Частота воспроизводимого УЗД, Гц |
1000 |
|
Пределы допускаемой относительной погрешности воспроизведения частоты УЗД, % |
±0,1 |
|
Коэффициент нелинейных искажений, %, не более |
2,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- измерительная система с искусственными ушами и | |
|
искусственным ртом | |
|
длина |
335 |
|
ширина |
450 |
|
высота |
795 |
|
- модульная многоканальная аппаратная платформа для | |
|
тестирования качества речи и звука | |
|
длина |
230 |
|
ширина |
327 |
|
высота |
44 |
|
Масса, кг, не более: | |
|
- измерительная система с искусственными ушами и | |
|
искусственным ртом |
12,2 |
|
- модульная многоканальная аппаратная платформа для | |
|
тестирования качества речи и звука |
2,5 |
|
Параметры электропитания: | |
|
- напряжение переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Гц |
от 48 до 52 |
|
Потребляемая мощность, В • А, не более |
60 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от 15 до 25 |
|
- относительная влажность окружающего воздуха при | |
|
температуре 25 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом.
Комплектность
Таблица 4 - Комплектность комплексов
|
Наименование |
Обозначение |
Количество |
|
1 Комплекс акустический измерительно-управляющий «ACQUA»e составе: 1.1. измерительная система с искусственным ртом и искусственными ушами |
HMS II.6 |
1 шт. |
|
1.2 модульная многоканальная аппаратная платформа для тестирования качества речи и звука |
labCORE |
1 шт. |
|
1.3 измерительный микрофон с предусилителем |
40AG/26AK |
1 шт. |
|
1.4 измерительный микрофон (встроен в макет головы) |
MK221 |
2 шт. |
|
1.5 многофункциональный акустический калибратор |
42AG |
1 шт. |
|
1.6 персональный компьютер со специальным ПО |
- |
1 шт. |
|
2 Руководство по эксплуатации |
- |
1 экз. |
|
3 Методика поверки |
340-1023-19 МП |
1 экз. |
Поверка
осуществляется по документу 340-1023-19 МП «Комплексы акустические измерительно-управляющие «ACQUA». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 23.10.2019.
Основные средства поверки:
- шумомер, анализатор спектра SVAN-945 (регистрационный номер 22073-01 в Федеральном информационном фонде);
- калибратор акустический 4231 (регистрационный номер 67480-17 в Федеральном информационном фонде);
- капсюль измерительный конденсаторного микрофона 4134 (регистрационный номер 7148-79 в Федеральном информационном фонде);
- капсюль микрофонный конденсаторный 4190 (регистрационный номер 65095-16 в Федеральном информационном фонде);
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (регистрационный номер 45344-10 в Федеральном информационном фонде);
- мультиметр цифровой 34401А (регистрационный номер 54848-13 в Федеральном информационном фонде);
- аудиоанализатор U8903A (регистрационный номер 52149-12 в Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого комплекса с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта № 2537 от 30 ноября 2018 г. «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал»
Техническая документация изготовителя
