Модули ИС4
| Номер в ГРСИ РФ: | 78058-20 |
|---|---|
| Производитель / заявитель: | ООО "VXI-Системы", г.Москва |
Модули ИС4 (далее по тексту - ИС4) предназначены для измерений напряжения и силы переменного и постоянного токов, электрического сопротивления постоянному току, сопротивления изоляции, электрической емкости, а так же воспроизведений напряжения постоянного и переменного токов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78058-20 |
| Наименование | Модули |
| Модель | ИС4 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 22.04.2025 |
Производитель / Заявитель
ООО "VXI-Системы", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 78 |
| Найдено поверителей | 3 |
| Успешных поверок (СИ пригодно) | 76 (97%) |
| Неуспешных поверок (СИ непригодно) | 2 (3%) |
| Актуальность информации | 24.11.2024 |
Поверители
Скачать
| 78058-20: Описание типа СИ | Скачать | 93.5 КБ | |
| 78058-20: Методика поверки ФТКС.468260.058РЭ | Скачать | 2.5 MБ |
Описание типа
Назначение
Модули ИС4 (далее по тексту - ИС4) предназначены для измерений напряжения и силы переменного и постоянного токов, электрического сопротивления постоянному току, сопротивления изоляции, электрической емкости, а так же воспроизведений напряжения постоянного и переменного токов.
Описание
Принцип действия ИС4 основан на аналого-цифровом преобразовании измеряемой по двухпроводным, изолированным друг от друга каналам величины входных аналоговых сигналов напряжения, силы, сопротивления, емкости постоянного и переменного токов в двоичный цифровой код, доступный для чтения программой пользователя.
Конструктивно ИС4 представляют собой лицевую панель и печатную плату, заключенную в кожух. Для подключения к магистрали VXI на плате установлены вилки типа 536437-6 и 536437-1. Для подключения к объекту контроля на лицевой панели расположены соединители «X1» (розетка DHS-15F) и «Ix». На лицевой панели модулей ИС4 расположен индикатор «+Ео», сигнализирующий о наличии на выходе модуля испытательного напряжения.
Общий вид ИС4 представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

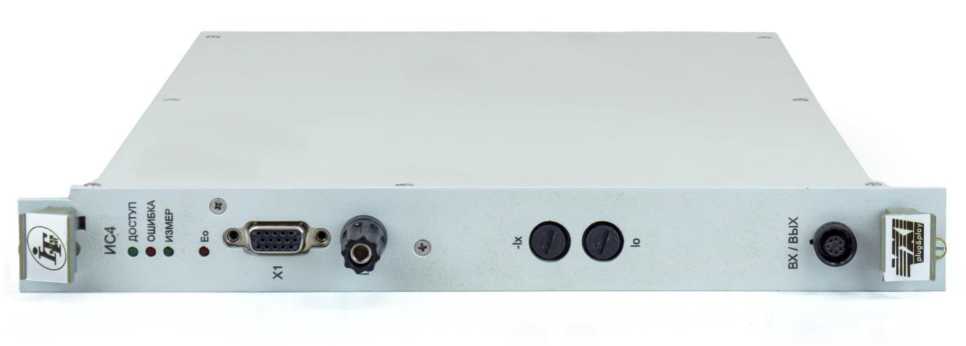

Рисунок 1 - Общий вид модулей ИС4

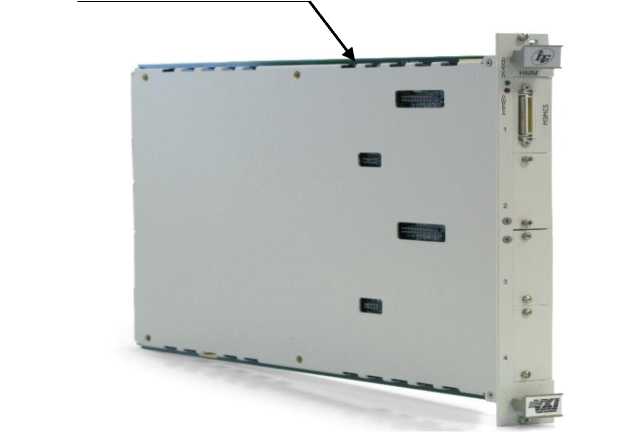

Место пломбировки
-•s- "
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Модули ИС4 работают под управлением программного обеспечения
(далее по тексту - ПО), которое выполняет следующие функции :
- считывание измерительной информации;
- передачу измерительной информации ПО верхнего уровня;
- протоколирование измерительной информации.
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций Povcalc.dll.
Метрологически значимая часть ПО и измеренные данные защищены от преднамеренных и непреднамеренных изменений ПО с помощью специальных средств защиты: хранение файлов ПО в бинарном виде, что делает невозможным несанкционированное изменение и воздействие на файлы ПО; наличие журнала, который фиксирует события в виде информационных сообщений; расчёт контрольных сумм с помощью алгоритма CRC32.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Povcalc.dll |
|
Номер версии ПО (идентификационный код) |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
957294D4 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны воспроизведений напряжения постоянного тока положительной и отрицательной полярности, В |
от 1 до 10 вкл. св. 10 до 100 вкл. св. 100 до 1050 |
|
Пределы допускаемой относительной погрешности воспроизведений напряжения постоянного тока, %: - для диапазона воспроизведений от 1 до 10 вкл. В; - для диапазона воспроизведений св. 10 до 100 вкл. В; - для диапазона воспроизведений св. 100 до 1050 В |
±2 ±1 ±1 |
|
Наименование характеристики |
Значение |
|
Диапазоны измерений напряжения постоянного тока положительной и отрицательной полярности, В |
от 0 до 10 от 0 до 100 от 0 до 700 |
|
Дискретность измерений напряжения постоянного тока положительной и отрицательной полярности, мВ |
1 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности измерений напряжения постоянного тока, %: - время интегрирования 2 мс; - время интегрирования 20 и 200 мс |
±2 ±0,5 |
|
Диапазоны измерений силы постоянного тока положительной и отрицательной полярности, мА |
от 0 до 0,1 от 0 до 1 от 0 до 10 от 0 до 100 |
|
Дискретность измерений силы постоянного тока положительной и отрицательной полярности, мкА: - для диапазона измерений от 0 до 0,1 мА; - для диапазона измерений от 0 до 1 мА; - для диапазона измерений от 0 до 10 мА; - для диапазона измерений от 0 до 100 мА |
0,001 1 1 1 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности измерений силы постоянного тока, %: - время интегрирования 2 мс; - время интегрирования 20 и 200 мс |
±2 ±0,5 |
|
Диапазон воспроизведений напряжения переменного тока частотой 50 Гц, В |
от 100 до 750 |
|
Пределы допускаемой относительной погрешности воспроизведений напряжения переменного тока частотой 50 Гц, % |
±0,5 |
|
Диапазоны измерений напряжения переменного тока в диапазоне частот от 50 до 1000 Гц, В |
от 0 до 10 от 0 до 100 от 0 до 700 |
|
Дискретность измерений напряжения переменного тока в диапазоне частот от 50 до 1000 Гц, мВ |
0,1 |
|
Пределы допускаемой приведенной к верхнему пределу диапазона измерений, погрешности измерений напряжения переменного тока в диапазоне частот от 50 до 1000 Гц, % |
±1 |
|
Диапазон измерений силы переменного тока в диапазоне частот от 50 до 1000 Гц, мА |
от 0 до 100 |
|
Дискретность измерений силы переменного тока в диапазоне частот от 50 до 1000 Гц, мкА |
0,1 |
|
Пределы допускаемой приведенной, к верхнему пределу диапазона измерений, погрешности измерений силы переменного тока в диапазоне частот от 50 до 1000 Гц, % |
±5 |
|
Диапазоны измерений сопротивления постоянному току по четырех проводной схеме измерения, Ом |
от 0 до 10 от 0 до 100 от 0 до 1-103 от 0 до 10403 от 0 до 100-103 от 0 до 1-106 от 0 до 10-106 от 0 до 100-106 |
|
Наименование характеристики |
Значение |
|
Дискретность измерений сопротивления постоянному току по четырех проводной схеме измерения, Ом: - для диапазона измерений от 0 до 10 Ом; - для диапазона измерений от 0 до 100 Ом; - для диапазона измерений от 0 до 1-103 Ом; - для диапазона измерений от 0 до 10403 Ом; - для диапазона измерений от 0 до 100403 Ом; - для диапазона измерений от 0 до 1-106 Ом; - для диапазона измерений от 0 до 10-106 Ом; - для диапазона измерений от 0 до 100406 Ом |
0,001 0,001 0,01 1 1 10 1000 1000 |
|
Пределы допускаемой приведенной, к верхнему пределу диапазона измерений, погрешности измерений сопротивления постоянному току, %: - время интегрирования 2 мс: - для диапазона измерений от 0 до 10 Ом; - для диапазона измерений от 0 до 100 Ом; - для диапазона измерений от 0 до 1-103 Ом; - для диапазона измерений от 0 до 10403 Ом; - для диапазона измерений от 0 до 100403 Ом; - для диапазона измерений от 0 до 1-106 Ом; - для диапазона измерений от 0 до 10-106 Ом; - для диапазона измерений от 0 до 100406 Ом - время интегрирования 20 и 200 мс: - для диапазона измерений от 0 до 10 Ом; - для диапазона измерений от 0 до 100 Ом; - для диапазона измерений от 0 до 1-103 Ом; - для диапазона измерений от 0 до 10403 Ом; - для диапазона измерений от 0 до 100403 Ом; - для диапазона измерений от 0 до 1-106 Ом; - для диапазона измерений от 0 до 10-106 Ом; - для диапазона измерений от 0 до 100406 Ом |
±0,5 ±0,5 ±0,5 ±0,5 ±0,5 ±0,5 ±1 ±5 ±0,1 ±0,03 ±0,02 ±0,02 ±0,02 ±0,02 ±0,1 ±1,5 |
|
Диапазоны измерений электрической емкости, нФ |
от 0,1 до 1 вкл. св. 1 до 10 вкл. св. 10 до 100 вкл. св. 100 до 1-103 вкл. св. 1403 до 1-104 вкл. св.1-104 до 1-105 |
|
Пределы допускаемой относительной погрешности измерений электрической емкости, % |
±10 |
|
Диапазон измерений сопротивления изоляции, МОм |
от 0,1 до 1000 |
|
Пределы допускаемой относительной погрешности измерений сопротивления изоляции, % |
+(3+ ЫС мМсп) ) |
|
1) иисп - установленное значение испытательного напряжения, В; k - коэффициент равный 1 В/МОм | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания переменного тока частотой 50 Гц, В |
, 5 +0,25 . , 12+0,60 . + 5-0,125; + 12-0,36 ; + 24+1,20 + -0,72 |
|
Сила тока потребления по цепи «+5 В», А, не более |
1,5 |
|
Сила тока потребления по цепи «+12 В», А, не более |
0,5 |
|
Сила тока потребления по цепи «+24 В», А, не более |
1,5 |
|
Потребляемая мощность, Вт, не более |
38 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
368,5 х 30,2 х 262,2 |
|
Масса, кг, не более |
2,5 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность при температуре +25 °C, %, не более - атмосферное давление, кПа |
от +5 до +40 до 90 от 84,0 до 106,7 |
|
Средняя наработка на отказ, ч, не менее |
20000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Модуль ИС4 |
- |
1 шт. |
|
Руководство по эксплуатации |
ФТКС.468260.058РЭ |
1 экз. |
|
Паспорт |
ФТКС.468260.058ПС |
1 экз. |
|
Программное обеспечение на CD (компактдисках) |
- |
1 шт. |
Поверка
осуществляется в соответствии с разделом 5 «Поверка» документа ФТКС.468260.058РЭ
«Модуль ИС4». Руководство по эксплуатации», утвержденным ООО «ИЦРМ» 24 января 2020 года.
Основные средства поверки:
- мультиметр цифровой 34461А (регистрационный номер в Федеральном информационном фонде 54848-13);
- калибратор универсальный 9100E (регистрационный номер в Федеральном информационном фонде 25985-09);
- магазин электрического сопротивления Р4834 (регистрационный номер в
Федеральном информационном фонде 11326-90);
- магазин сопротивления Р40108 (регистрационный номер в Федеральном
информационном фонде 9381-83);
- магазин емкости Р5025 (регистрационный номер в Федеральном
информационном фонде 5395-76).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в паспорт в виде наклейки или оттиска клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 51884-2002 Магистраль VME, расширенная для контрольно- измерительной аппаратуры (магистраль VXI) общие технические требования
ФТКС.468260.058ТУ Модуль ИС4. Технические условия
