Модули расширения G
| Номер в ГРСИ РФ: | 78092-20 |
|---|---|
| Производитель / заявитель: | ООО "Унискан", г. Новосибирск |
Модули расширения G (далее по тексту - модули) предназначены для автоматического непрерывного измерения объемной доли сероводорода, диоксида серы, диоксида углерода, диоксида азота и озона в атмосферном воздухе.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78092-20 |
| Действует | по 27.04.2030 |
| Наименование | Модули расширения |
| Модель | G |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0845585c-260f-1750-6e3b-3b221faa1244 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Унискан» (ООО «Унискан»), г. Новосибирск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1432
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1432 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
78092-20: Описание типа
2021-78092-20.pdf
Файл устарел
|
Скачать | 348.4 КБ | |
|
78092-20: Методика поверки
2021-mp78092-20.pdf
|
Скачать | 2.9 MБ | |
|
78092-20: Описание типа
2025-78092-20.pdf
|
Скачать | 304.2 КБ |
Описание типа
Назначение
Модули расширения G (далее по тексту — модули) предназначены для автоматического непрерывного измерения концентраций вредных и загрязняющих веществ (диоксида азота NO2, озона O3, оксида углерода CO, сероводорода H2S и диоксида серы SO2) в атмосферном воздухе.
Описание
Модули представляют собой стационарные автоматические многоканальные приборы непрерывного действия с диффузионным отбором газовой пробы.
Принцип работы модулей основан на электрохимическом методе определения массовых концентраций веществ в газовоздушной среде. Контролируемый газ через воздуховоды попадает на рабочий электрод. Высвобождающиеся при этом электроны проходят через электролит и эталонный электрод и формируют во внешней цепи сигнал постоянного тока. Величина этого сигнала прямо пропорциональна концентрации контролируемого газа.
Конструктивно модули выполнены одним блоком во влагозащищённом корпусе. В зависимости от исполнения модули имеют два или три измерительных канала. Измерительные каналы размещены в нижней плоскости модулей.
Модули изготавливаются в исполнении G1 (далее — модуль расширения G1) и в исполнении G2 (далее — модуль расширения G2), которые отличаются количеством измерительных каналов.
Результаты измеренной концентрации определяемого компонента передаются на внешнее устройство в виде цифрового сигнала через интерфейс RS-485.
Общий вид модулей приведён на рисунках 1-2.
Опломбирование модулей не предусмотрено.
Нанесение знака поверки на модули не предусмотрено. Знак поверки наносится на свидетельство о поверке и (или) в паспорт средства измерений в соответствии с действующим законодательством.

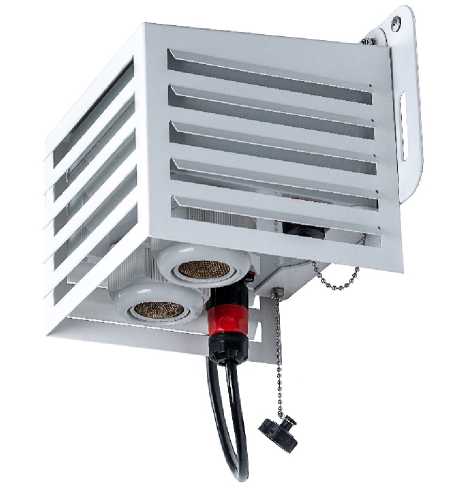

Рисунок 2 - Общий вид модулей расширения G в исполнении G1

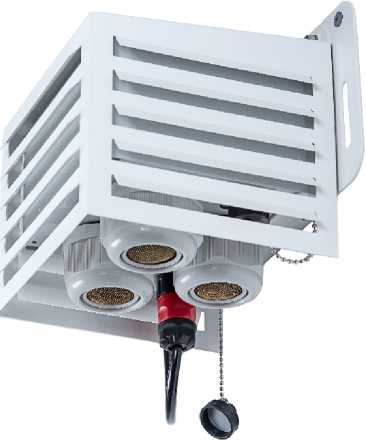

Рисунок 1 - Общий вид модулей расширения G в исполнении G2
Программное обеспечение
Программное обеспечение (ПО) модулей состоит из комбинации встроенного ПО и сервисного ПО, устанавливаемого на ПК. Метрологически значимым является все ПО модулей.
Встроенное ПО осуществляет следующие функции:
- обработку измерительной информации;
- диагностику аппаратной части модуля;
- проведение настройки модуля;
- формирование цифрового выходного сигнала;
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное ПО |
Сервисное ПО | |
|
Идентификационное наименование ПО |
ExtensionModule |
Extension Module Data Viewer |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.1.40 |
Не ниже 1.0.0.1 |
|
Цифровой идентификатор ПО |
- |
- |
Технические характеристики
Таблица 2 - Основные метрологические характеристики модулей расширения G1
|
Определяемый компонент |
Диапазон показаний, мг/м3 |
Диапазоны измерений, мг/м3 |
Пределы допускаемой погрешности, % |
Предел допускаемого времени установления показаний Т0,9Д, с | |
|
приведенн ой1) |
относите льной | ||||
|
Диоксид азота NO2 |
от 0 до 5,0 |
от 0 до 0,10 включ. |
±20 |
- |
180 |
|
св. 0,10 до 4,000 |
- |
±20 | |||
|
Озон Оз |
от 0 до 4,0 |
от 0 до 0,10 включ. |
±20 |
- | |
|
св. 0,10 до 3,000 |
- |
±20 | |||
|
Оксид углерода CO |
от 0 до 55,0 |
от 0 до 1,00 включ. |
±20 |
- | |
|
св. 1,00 до 50,00 |
- |
±20 | |||
1) Приведённая погрешность нормирована к верхнему значению диапазона измерений.
Таблица 3 - Основные метрологические характеристики модулей расширения G2
|
Определяемый компонент |
Диапазон показаний, мг/м3 |
Диапазоны измерений, мг/м3 |
Пределы допускаемой погрешности, % |
Предел допускаемого времени установления показаний Т0,9Д, с | |
|
приведенн ой1) |
относите льной | ||||
|
Сероводород H2S |
от 0 до 2,0 |
от 0 до 0,008 включ. |
±20 |
- |
180 |
|
св. 0,008 до 0,600 |
- |
±20 | |||
|
Диоксид серы SO2 |
от 0 до 8,0 |
от 0 до 0,05 включ. |
±20 |
- | |
|
св. 0,05 до 6,00 |
- |
±20 | |||
1) Приведённая погрешность нормирована к верхнему значению диапазона измерений.
Таблица 4 - Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемой дополнительной погрешности анализатора при изменении температуры окружающей среды на каждые 10 °С в диапазоне условий эксплуатации от -40 до +15 °С не включ. и св. +25 до +50 °С, в долях от пределов допускаемой основной погрешности |
0,2 |
|
Предел допускаемой дополнительной погрешности измерений, вызванные изменениями относительной влажности окружающей среды в диапазоне рабочих значений влажности, на каждые 10 %, доли значений пределов допускаемой погрешности измерений |
0,1 |
|
Предел дополнительной погрешности от влияния неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности |
0,3 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высотахширинахдлина), мм, не более |
255x205x205 |
|
Масса, кг, не более |
3,0 |
|
Расход анализируемого компонента, дм3/мин, не более |
2,0 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность окружающего воздуха (без конденсации влаги), %, не более |
от -40 до +50 98 |
|
Время прогрева, ч., не более |
3 |
|
Степень защиты по ГОСТ 14254-2015 |
IP66 |
|
Напряжение питания постоянного тока, В |
12 |
|
Потребляемый ток мА, не более |
20 |
|
Средняя наработка на отказ, ч Средний срок службы 1), лет |
10000 5 |
|
1) без учета срока службы электрохимического сенсора | |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на корпус модуля с помощью лазерной гравировки.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Модуль расширения G: исполнение G1 или исполнение G2 |
УНСЛ.421323.1000 УНСЛ.421323.2000 |
1 шт. |
|
Сервисный кабель модулей расширения G1 и G2 |
УНСЛ.421323.1600 |
1 шт. |
|
Кабель подключения внешних модулей |
УНСЛ.421451.1960 |
1 шт. |
|
Программное обеспечение «Extension Module Data Viewer» |
_ |
1 шт. |
|
Руководство по эксплуатации |
УНСЛ.421323.1000РЭ или УНСЛ.421323.2000РЭ1) |
1 экз. |
|
Паспорт |
УНСЛ.421323.1000ПС или УНСЛ.421323.2000ПС1) |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
|
1) Определяется исполнением модуля расширения G. | ||
Сведения о методах измерений
приведены в разделе 2,3 документов «УНСЛ.421323.1000РЭ Модули расширения G. Руководство по эксплуатации» и «УНСЛ.421323.2000РЭ Модули расширения G. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Приказ Министерства природных ресурсов и экологии Российской Федерации от 30 июля 2020 г. № 524 «Об утверждении требований к проведению наблюдений за состоянием окружающей среды, ее загрязнением»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 3.1.2);
ГОСТ Р 50760-95. Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия;
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия;
ТУ 26.51.53-002-42202516-2019. Модули расширения G. Технические условия.
