Контроллеры Союз
| Номер в ГРСИ РФ: | 78121-20 |
|---|---|
| Производитель / заявитель: | ООО "АйТел", г.Москва |
Контроллеры «Союз» (далее - контроллеры) предназначены для формирования шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС/GPS, сбора, хранения, обработки и передачи информации по цифровым каналам связи.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78121-20 |
| Наименование | Контроллеры |
| Модель | Союз |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 27.04.2025 |
Производитель / Заявитель
ООО "АйТел", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 4 года |
| Зарегистрировано поверок | 2 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 78121-20: Описание типа СИ | Скачать | 107.6 КБ | |
| 78121-20: Методика поверки ИЦРМ-МП-206-19 | Скачать | 3.6 MБ |
Описание типа
Назначение
Контроллеры «Союз» (далее - контроллеры) предназначены для формирования шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС/GPS, сбора, хранения, обработки и передачи информации по цифровым каналам связи.
Описание
Принцип действия контроллеров основан на измерении интервалов времени при помощи встроенных часов времени, приеме информации с ГНСС ГЛОНАСС/GPS для синхронизации системного времени, обработке и передаче полученных данных по цифровым каналам связи.
Контроллеры представлены в виде печатной платы, закрытой пластиковым корпусом, с индикаторами, дискретными входами и выходами, аналоговым входом питания напряжением постоянного тока.
Контроллеры могут работать в составе шкафов управления наружным освещением (ШУНО), автоматизированных информационно-измерительных систем коммерческого и технического учёта электроэнергии (АИИС КУЭ), автоматизированных систем диспетчерского контроля и телеуправления (АСДТУ), автоматизированных систем управления технологическим процессом (АСУ ТП), а также в других средствах контроля и управления в электроэнергетике.
Основными функциями контроллеров являются:
- прием, обработка и выдача информации от внешних средств измерений и модулей;
- передача информации на верхний уровень по каналам сетей стандарта Ethernet, радиотелефонной связи стандарта GSM/3G;
- конфигурирование с помощью прикладного программного обеспечения;
- защита от несанкционированного доступа с использованием паролей и пломбировки;
- регистрация событий;
- поддержка протоколов OPC UA и МЭК 61870-5-104;
- выдача команд на управление исполнительными устройствами.
Контроллеры выпускаются в двух модификациях, отличающихся конструктивными особенностями и функциональными возможностями:
- Союз-2000 1 исп. - контроллер управления (сервер), к которому подсоединяют модуль ввода-вывода, соединенный цифровым интерфейсом Modbus;
- SOYUZ CCM 2 исп. - контроллер управления (сервер), к которому подсоединяют комплект функциональных блоков (модулей), объединённых шинным соединителем, включающим в себя интерфейс RS485. Функционал контроллеров может быть расширен за счет подключения к основному контроллеру ведомых контроллеров по цифровому интерфейсу Modbus. Контроллеры поддерживают протоколы передачи данных ГОСТ Р МЭК 61870-5-104, BACnet, Modbus TCP, Modbus RTU, OPC UA.
Общий вид контроллеров с указанием мест пломбирования от несанкционированного доступа представлен на рисунках 1 - 2.
Место пломбирования

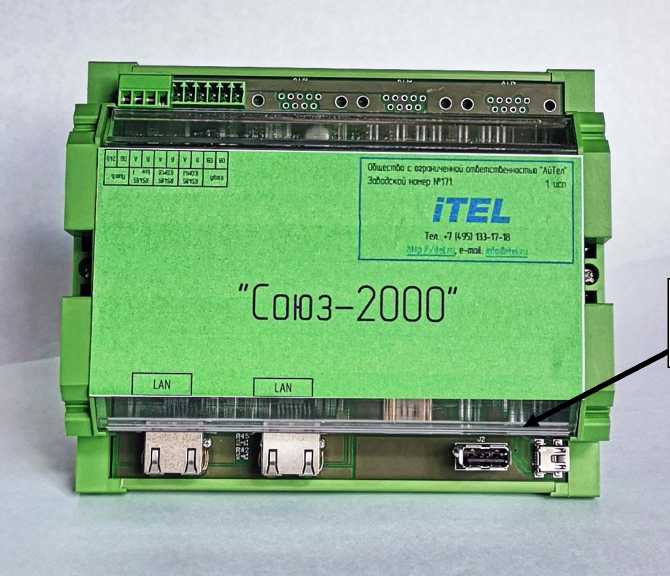

Рисунок 1 - Общий вид контроллеров модификации Союз-2000 1 исп. с указанием места
пломбирования от несанкционированного доступа

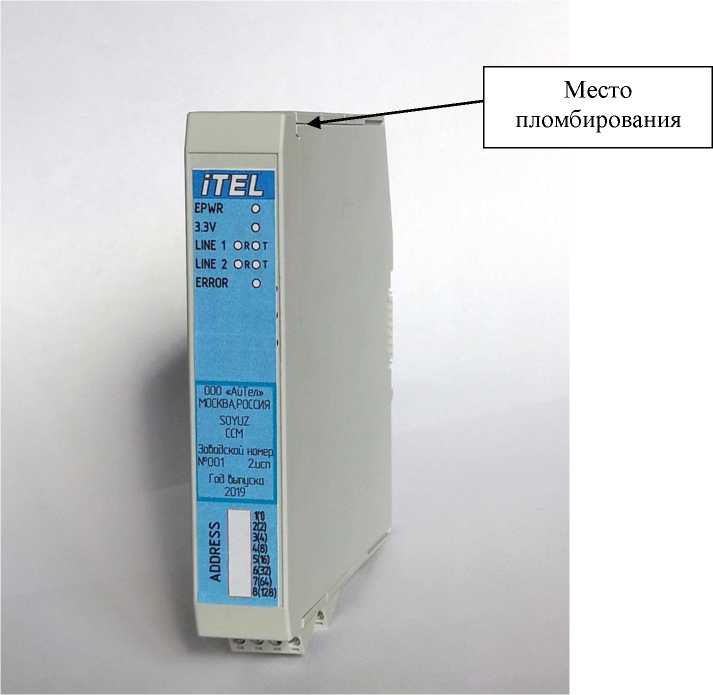

Рисунок 2 - Общий вид контроллеров модификации SOYUZ CCM 2 исп. с указанием места пломбирования от несанкционированного доступа
Программное обеспечение
Контроллеры имеют встроенное программное обеспечение (далее - ПО) предназначенное для актуализации полученной информации, диагностики, а также связи с верхним уровнем автоматизации, которое устанавливается в энергонезависимую память контроллеров при изготовлении. Встроенное ПО является метрологически значимым. Метрологические характеристики контроллеров нормированы с учетом влияния встроенного ПО.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TM-4 |
|
Номер версии (идентификационный номер) ПО, не ниже |
760 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» согласно Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Основные метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности синхронизации системного времени по сигналам ГНСС ГЛОНАСС/GPS приемника, мкс |
±100 |
|
Пределы допускаемой абсолютной погрешности хранения шкалы времени в автономном режиме за сутки, мс |
±500 |
|
Выходной цифровой сигнал |
Modbus |
|
Параметры электрического питания от сети постоянного тока, В |
от 20,4 до 26,4 |
|
Потребляемая активная мощность, Вт, не более |
10 |
|
Габаритные размеры (высотахширинахдлина), мм, не более: - Союз-2000 1 исп. - SOYUZ CCM 2 исп. |
49x128x157 122x115x25 |
|
Масса, г, не более |
300 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха (без конденсации), %, не более - атмосферное давление, кПа |
от -40 до +70 80 от 84,0 до 106,7 |
|
Средняя наработка на отказ, ч, не менее |
50000 |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на контроллеры любым технологическим способом и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность контроллеров
|
Наименование |
Обозначение |
Количество |
|
Контроллер «Союз»* |
Союз-2000 1 исп. или SOYUZ CCM 2 исп. |
1 шт. |
|
Руководство по эксплуатации |
ДПФР.466453.001РЭ |
1 экз. |
Продолжение таблицы 3
|
Наименование |
Обозначение |
Количество |
|
Паспорт |
ДПФР.123456.098 ПС |
1 экз. |
|
Методика поверки |
ИЦРМ-МП-206-19 |
1 экз. на партию |
|
* - Обозначение в зависимости от заказа. | ||
Поверка
осуществляется по документу ИЦРМ-МП-206-19 «Контроллеры «Союз». Методика поверки», утвержденному ООО «ИЦРМ» 20.09.2019 г.
Основное средство поверки:
- сервер синхронизации времени ССВ-1Г (регистрационный номер в Федеральном информационном фонде 58301-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 31 июля 2018 года № 1621 Об утверждении государственной поверочной схемы для средств измерений времени и частоты
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ДПФР.466453.001ТУ Контроллеры «Союз». Технические условия
