Датчики тока ЭСТРА-ДТ-01-2, ЭСТРА-ДТ-02-2

Номер в ГРСИ РФ: 78122-20
Производитель / заявитель: ООО НПП "ЭСТРА", г.Новосибирск
Скачать
78122-20: Описание типа СИ Скачать 117.9 КБ
78122-20: Методика поверки ИЦРМ-МП-255-19 Скачать 4.1 MБ
Нет данных о поставщике
Датчики тока ЭСТРА-ДТ-01-2, ЭСТРА-ДТ-02-2 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Датчики тока ЭСТРА-ДТ-01-2, ЭСТРА-ДТ-02-2 (далее - датчики тока) предназначены для преобразования силы переменного тока в напряжение переменного тока, необходимое для работы измерительных каналов микропроцессорных (микроконтроллерных) защит, в электрических цепях переменного тока частотой 50 Гц и номинальным напряжением 0,66 кВ включительно.

Информация по Госреестру

Основные данные
Номер по Госреестру 78122-20
Наименование Датчики тока
Модель ЭСТРА-ДТ-01-2, ЭСТРА-ДТ-02-2
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 27.04.2025
Производитель / Заявитель

ООО НПП "ЭСТРА", г.Новосибирск

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 8 лет
Актуальность информации 22.12.2024

Поверители

Скачать

78122-20: Описание типа СИ Скачать 117.9 КБ
78122-20: Методика поверки ИЦРМ-МП-255-19 Скачать 4.1 MБ

Описание типа

Назначение

Датчики тока ЭСТРА-ДТ-01-2, ЭСТРА-ДТ-02-2 (далее - датчики тока) предназначены для преобразования силы переменного тока в напряжение переменного тока, необходимое для работы измерительных каналов микропроцессорных (микроконтроллерных) защит, в электрических цепях переменного тока частотой 50 Гц и номинальным напряжением 0,66 кВ включительно.

Описание

Принцип действия основан на формировании датчиком тока без ферромагнитного сердечника напряжения, пропорционального производной от силы переменного тока, протекающего по первичной обмотке, роль которой выполняют кабель или шина распределительного устройства, проходящие через внутреннее окно датчика тока.

Конструктивно датчики тока выполнены в виде тороидального сердечника из диэлектрика с равномерно намотанной по всему сердечнику вторичной обмоткой. Датчики тока встраиваются в секционирующие пункты воздушных линий электропередач напряжением от 6 до 35 кВ и по принципу действия и установки являются аналогом встроенных трансформаторов тока.

Датчики тока выпускаются в двух модификациях ЭСТРА-ДТ-01-2, ЭСТРА-ДТ-02-2, которые идентичны по принципу действия, имеют одинаковые метрологические и технические характеристики, и отличаются только габаритными размерами.

Датчики тока не имеют собственной первичной обмотки, её роль выполняет кабель или шина распределительного устройства, проходящие через внутреннее окно датчика тока.

Вторичная обмотка датчиков тока намотана на тороидальный немагнитный сердечник и залита изоляционным компаундом, который защищает его внутренние части от механических повреждений и проникновения влаги.

Пломбирование датчика тока не предусмотрено из-за монолитного корпуса, исключающего несанкционированный доступ.

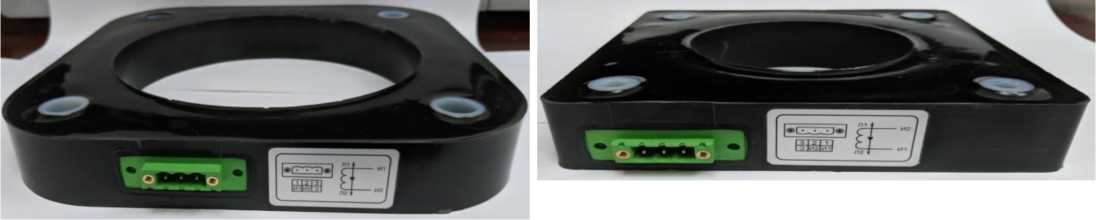

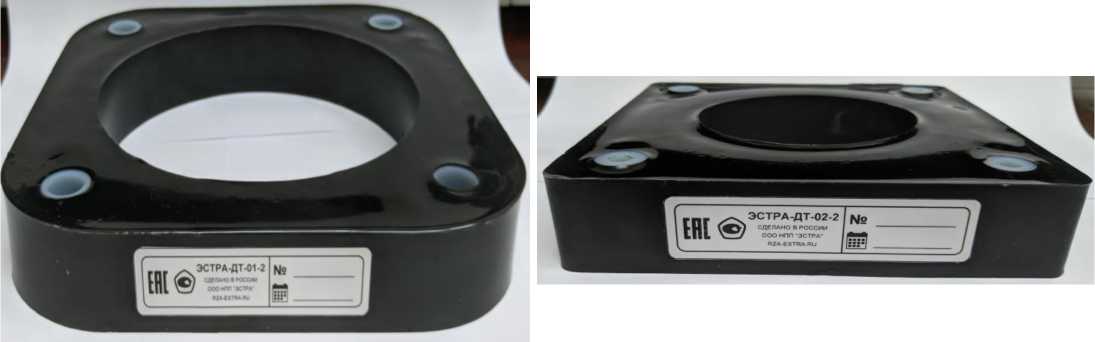

Общий вид датчиков тока представлен на рисунке 1.

Датчик тока ЭСТРА-ДТ-01-2

Датчик тока ЭСТРА-ДТ-02-2

Датчик тока ЭСТРА-ДТ-01-2

Датчик тока ЭСТРА-ДТ-02-2

Рисунок 1 - Общий вид датчиков тока ЭСТРА-ДТ-01-2, ЭСТРА-ДТ-02-2

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики датчиков тока

Наименование характеристики

Значение

ЭСТРА-ДТ-01-2 ЭСТРА-ДТ-02-2

Номинальное напряжение ином, кВ

0,66

Наибольшее рабочее напряжение, кВ

0,8

Диапазон входных значений силы переменного тока, Iперв, А

от 10 до 12500

Номинальная частота переменного токаfCM, Гц

50

Коэффициент масштабного преобразования, Кп, мВ/А*

3,2

Пределы допускаемой основной относительной погрешности коэффициента преобразования, Кп, %

±2

Пределы допускаемой дополнительной относительной погрешности коэффициента преобразования, вызванной изменением температуры окружающего воздуха в пределах рабочих условий на 1 °С, Кп, %

±0,03

Сопротивление нагрузки, кОм, не менее

39

Выходной сигнал напряжения переменного тока, Uвых, мВ

от 32 до 40000

* Tf*   Т Т    П

Кп = Uвых/Iперв

Таблица 2 - Основные технические характеристики датчиков тока

Наименование характеристики

Значение

ЭСТРА-ДТ-01-2

ЭСТРА-ДТ-02-2

Габаритные размеры, (длинахширинахвысота), мм, не более

195x30x200

140x30x145

Масса, кг, не более

1,0

Продолжение таблицы 2

Наименование характеристики

Значение

ЭСТРА-ДТ-01-2 ЭСТРА-ДТ-02-2

Нормальные условия измерений:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %

- атмосферное давление, кПа

+15 до +25 от 30 до 80 от 80 до 106,7

Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С)

УХЛ2 (от -45 до +55)

Средний срок службы, лет

15

Средняя наработка на отказ, ч

160000

Знак утверждения типа

наносится на корпус датчика тока методом наклейки и типографским способом на титульный лист паспорта и руководства по эксплуатации.

Комплектность

Таблица 3 - Комплектность датчиков тока

Наименование

Обозначение

Количество

Датчик тока ЭСТРА-ДТ-01-2, (ЭСТРА-ДТ-02-2)

-

1 шт.

Паспорт

3433-352-23566247.ПС

1 экз.

Руководство по эксплуатации

3433-171-23566247.РЭ

1 экз.

Методика поверки

ИЦРМ-МП-255-19

1 экз.

Поверка

осуществляется по документу ИЦРМ-МП-255-19 «Датчики тока ЭСТРА-ДТ-01-2, ЭСТРА-ДТ-02-2. Методика поверки», утвержденному ООО «ИЦРМ» 07.02.2020 г.

Основные средства поверки:

- трансформатор тока измерительный лабораторный ТТИ-200 (регистрационный номер в Федеральном информационном фонде 37898-08);

- прибор электроизмерительный эталонный многофункциональный «Энергомонитор - 3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);

- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков тока с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в паспорт.

Сведения о методах измерений

Нормативные документы

ТУ 27.12.31-200-23566247-2019 Датчики тока ЭСТРА-ДТ-01-2, ЭСТРА-ДТ-02-2. Технические условия
