Трансформаторы напряжения JDZX, JDZ
Номер в ГРСИ РФ: | 78149-20 |
---|---|
Категория: | Трансформаторы |
Производитель / заявитель: | Компания "Dalian No.1 Instrument Transformer Co., Ltd.", Китай |
78149-20: Описание типа СИ | Скачать | 113.8 КБ |
![КтоПоверит](https://all-pribors.ru/images/logo-full-kp-site.png)
Трансформаторы напряжения JDZX, JDZ (далее - трансформаторы) предназначены для контроля и передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 78149-20 |
Наименование | Трансформаторы напряжения |
Модель | JDZX, JDZ |
Страна-производитель | КИТАЙ |
Срок свидетельства (Или заводской номер) | 27.04.2025 |
Производитель / Заявитель
Фирма "Dalian No.1 Instrument Transformer Co., Ltd.", Китай; Производственная площадка: "Xiamen DYH Technology Co., Ltd.", Китай
КИТАЙ
Поверка
Межповерочный интервал / Периодичность поверки | 8 лет |
Зарегистрировано поверок | 194 |
Найдено поверителей | 7 |
Успешных поверок (СИ пригодно) | 194 (100%) |
Неуспешных поверок (СИ непригодно) | 0 (0%) |
Актуальность информации | 30.06.2024 |
Поверители
Скачать
78149-20: Описание типа СИ | Скачать | 113.8 КБ |
Описание типа
Назначение
Трансформаторы напряжения JDZX, JDZ (далее - трансформаторы) предназначены для контроля и передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц.
Описание
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы являются однофазными или двухфазными, заземляемыми, с литой изоляцией. Трансформаторы имеют один или два изолированных вывода первичной обмотки на верхней поверхности трансформатора, выполненных в виде резьбового соединения с резьбой М10. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. Контактная коробка вторичных выводов снабжена изоляционной крышкой, которая пломбируется для предотвращения несанкционированного доступа. Трансформаторы устанавливаются в любом положении и крепятся четырьмя болтами М10 через отверстия в металлическом основании. На лицевой стороне трансформаторов расположена табличка с техническими данными.
Трансформаторы напряжения JDZX, JDZ выпускаются в следующих модификациях: JDZ9-3, JDZ9-6, JDZ9-10, JDZX9-3G, JDZX9-6G, JDZX9-10G, JDZXR-3C, JDZXR-6C, JDZXR-10С, JDZX10-3C1, JDZX10-6C1, JDZX10-10C1, JDZX17-10R, отличающихся наличием или отсутствием защитной вторичной обмотки, защитного предохранителя, классом напряжения, числом обмоток, диапазоном нагрузок, габаритными размерами и массой. Структура условного обозначения трансформаторов различных модификаций представлена на рисунке 1.
J D Z (X) x - y z
Структурный код: - G в комбинации с JDZX9 - отсутствует в комбинации с JDZ9 - С в комбинации с JDZXR - С1 в комбинации с JDZX10 - R в комбинации с JDZX17 | ||||||
Класс напряжения (кВ), выбирается из ряда: 3, 6 или 10 | ||||||
Номер конструктивного исполнения, выбирается из ряда: 9; 10; R; 17 | ||||||
С защитной обмоткой | ||||||
С литой изоляцией | ||||||
Однофазный | ||||||
Трансформатор напряжения |
Рисунок 1 - Структура условного обозначения модификаций
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.
Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 2. Пломбирование мест настройки (регулировки) приборов не предусмотрено.
![](/images/ot/20//78149-20-1.jpg)

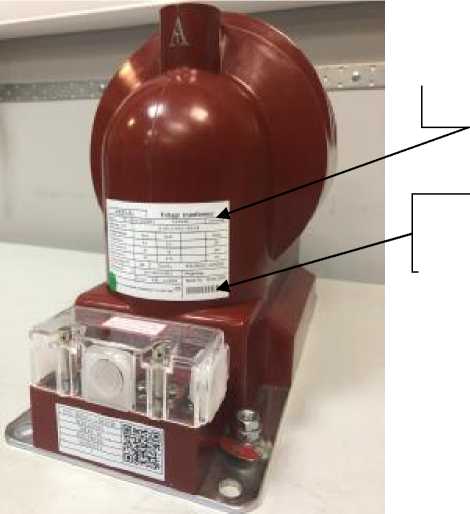

Место нанесения заводского номера
Место нанесения знака утверждения типа

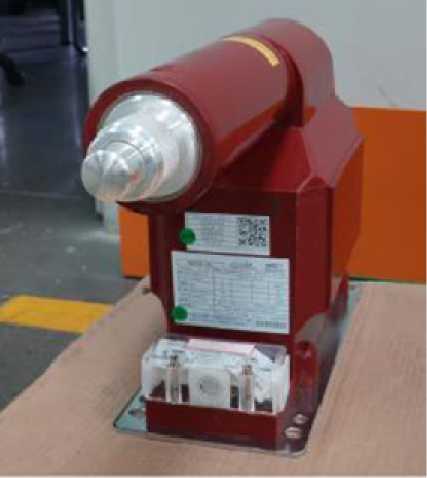

а) модификации JDZ9-3, JDZ9-6, JDZ9-10, JDZX9-3G, JDZX9-6G, JDZX9-10G
![](/images/ot/20//78149-20-2.jpg)

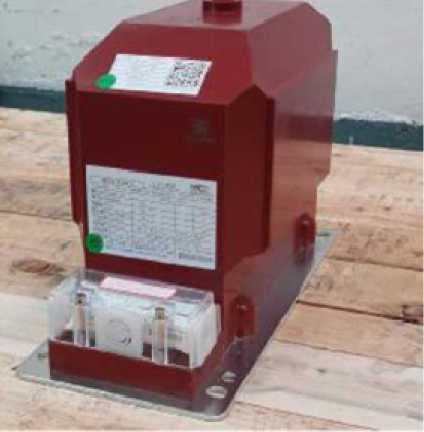

в) модификации JDZXR-3C, JDZXR-6C, JDZXR-10C
![](/images/ot/20//78149-20-3.jpg)

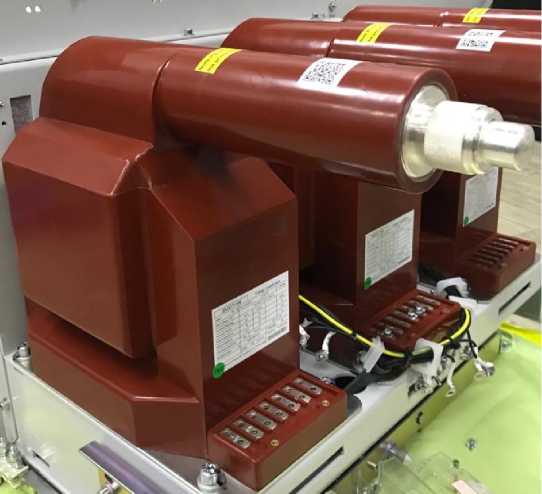

б) модификации JDZX10-3C1, JDZX10-6C1, JDZX10-10C1 г) модификация JDZX17-10R
![](/images/ot/20//78149-20-4.jpg)
Рисунок 2 - Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики трансформаторов JDZ9-3, JDZ9-6, JDZ9-10, JDZX9-3G, JDZX9-6G, JDZX9-10G
Наименование характеристики |
Значение для модификации | |||||
JDZ9-3 |
JDZ9-6 |
JDZ9-10 |
JDZX9-3G |
JDZX9-6G |
JDZX9-10G | |
Номинальное напряжение первичной обмотки, кВ |
от 3 до 3,3 |
от 5 до 6,9 |
от 10 до 11 |
от 3/л/з до 3,3л/3 |
от 5/л/З до 6,9/л/З |
от 10/л/З до 11/^3 |
Номинальное напряжение основных вторичных обмоток, В |
100 |
100/л/З | ||||
Номинальное напряжение дополнительной вторичной обмотки, В |
- |
100/3 | ||||
Количество вторичных обмоток |
1 или 2 |
2 или 3 | ||||
Номинальные мощности обмоток трансформаторов при коэффициенте мощности созф=0,8, В-А |
от 10 до 200 |
от 10 до 100 | ||||
Классы точности основных вторичных обмоток поГОСТ 1983-2015: - для измерений - для защиты |
0,2; 0,5; 1,0 |
0,2; 0,5; 1,0 ЗР | ||||
Классы точности дополнительной вторичной обмотки поГОСТ 1983-2015 |
- |
ЗР | ||||
Номинальная частота переменного тока, Гц |
50 |
Таблица 2 - Метрологические характеристики трансформаторов JDZX10-3C1, JDZX10-6C1, JDZX10-10C1, JDZXR-3C, JDZXR-6C, JDZXR-10С
Наименование характеристики |
Значение для модификации | ||
JDZX10-3C1; JDZXR-3C |
JDZX10-6C1; JDZXR-6C |
JDZX10-10C1; JDZXR-10C | |
Номинальное напряжение первичной обмотки, кВ |
от З/л/З до 3,3/л/3 |
от 5/л/З до 6,9/л/З |
от 10/л/З до 11/л/З |
Номинальное напряжение основных вторичных обмоток, В |
100/л/З | ||
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3 | ||
Количество вторичных обмоток |
1 или 2 | ||
Номинальные мощности обмоток трансформаторов при коэффициенте мощности созф=0,8, В-А |
от 10 до 100 | ||
Классы точности основных вторичных обмоток по ГОСТ 1983-2015: - для измерений - для защиты |
0,2; 0,5; 1,0 ЗР | ||
Классы точности дополнительной вторичной обмотки поГОСТ 1983-2015 |
ЗР | ||
Номинальная частота переменного тока, Гц |
50 |
Таблица 3 - Метрологические характеристики трансформаторов JDZX17-10R
Наименование характеристики |
Значение |
Номинальное напряжение первичной обмотки, кВ |
10/л/З |
Номинальное напряжение основных вторичных обмоток, В |
100/л/З |
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3 |
Количество вторичных обмоток |
2 или 3 |
Номинальные мощности обмоток трансформаторов при коэффициенте мощности созф=0,8, В-А |
от 50 до 100 |
Классы точности основных вторичных обмоток по ГОСТ 1983-2015: - для измерений - для защиты |
0,5; 1 ЗР |
Классы точности дополнительной вторичной обмотки по ГОСТ 1983-2015 |
ЗР |
Номинальная частота переменного тока, Гц |
50 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение для модификации | |||
JDZ9-3; JDZ9-6; JDZ9-10; JDZX9-3G; JDZX9-6G; JDZX9-10G |
JDZX10-3C1; JDZX10-6C1; JDZX10-10C1 |
JDZXR-3C; JDZXR-6C; JDZXR-10C |
JDZX17-10R | |
Габаритные размеры (длинах ширинах высота), мм, не более |
351x185x272,5 |
332x148x222 |
488x148x280 |
487,5x178x329 |
Масса, кг, не более |
30 |
22 |
25 |
38 |
Рабочие условия измерений: - температура окружающей среды, °C |
от -25 до +40 | |||
Средняя наработка на отказ, ч |
400000 | |||
Срок службы, лет |
30 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на маркировочную табличку методом трафаретной печати.
Комплектность
Таблица 5 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Трансформатор напряжения |
JDZX или JDZ |
1 шт. |
Паспорт |
- |
1 экз. |
Сведения о методах измеренийНормативные документы
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазного сдвига от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
«Трансформаторы напряжения JDZX, JDZ. Стандарт предприятия».
