Газоанализатор Галонайзер
| Номер в ГРСИ РФ: | 78162-20 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ФГБОУ ВО "МИРЭА - Российский технологический университет", г.Москва |
Газоанализатор Галонайзер (далее - газоанализатор), предназначен для измерения объемной доли огнегасящего вещества Хладон 13В1 в воздухе рабочей зоны.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 78162-20 | ||||||
| Наименование | Газоанализатор | ||||||
| Модель | Галонайзер | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 83b112ba-1503-fa6b-9010-c44d3802b3da | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Федеральное государственное бюджетное образовательное учреждение высшего образования «МИРЭА – Российский технологический университет» (РТУ МИРЭА), г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 26.10.2025 |
Поверители
Скачать
|
78162-20: Описание типа
2022-78162-20.pdf
|
Скачать | 599.9 КБ | |
|
78162-20: Методика поверки
2022-mp78162-20.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Газоанализатор Галонайзер (далее - газоанализатор) предназначен для измерений объемной доли огнегасящего вещества Хладон 13В1.
Описание
Газоанализатор является стационарным многоканальным прибором непрерывного действия.
Газоанализатор позволяет выполнять измерения в 16 точках забора проб воздуха одновременно.
Принцип действия газоанализатора - оптико-абсорбционный, основан на селективном поглощении молекулами определяемого компонента оптического излучения в инфракрасном диапазоне.
Способ забора пробы - принудительный с помощью насоса.
Конструктивно газоанализатор состоит из блока приема и передачи сигналов и датчиков.
Датчики подключаются к блоку приема и передачи сигналов с помощью кабеля. Допускается подключение от 1 до 4 датчиков. В каждом датчике установлены четыре оптические ячейки. На корпусе датчика расположены четыре входных фитинга для присоединения трубок (газовых магистралей), по которым в ячейки поступает анализируемый воздух из четырех точек забора проб, и выходной фитинг для соединения с воздушным насосом производительностью не менее 1,0 л/с. В зависимости от количества подключенных датчиков и задействованных в работе оптических ячеек, возможное число точек забора проб воздуха составляет от 1 до 16. Датчики осуществляют усиление и аналого-цифровое преобразование сигналов, полученных при измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент. В датчике газоанализатора дополнительно установлены датчики для индикации температуры и давления анализируемого воздуха.
Блок приема и передачи сигналов осуществляет прием сигналов от всех подключенных датчиков и передачу данных по интерфейсу CAN на персональный компьютер (ПК). На корпусе блока приема и передачи сигналов расположен тумблер включения питания со световой индикацией, разъем для подключения датчиков при помощи кабеля типа CAN для подключения к ПК и разъемы для подключения внешнего источника питания и датчиков.
Расчет значений объемной доли определяемого компонента осуществляется средствами программного обеспечения, установленного на ПК.
К данному типу средства измерений относятся газоанализатор с заводским номером 001.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения, нанесен методом лазерной гравировки на маркировочную табличку в месте, указанном на рисунке 1.
Общий вид газоанализатора Галонайзер с указанием мест пломбировки, места нанесения заводского номера приведены на
1 и 2.
Место нанесения пломбы в виде стикера-наклейки
Место нанесения заводского номера
Рисунок 1 - Общий вид блока приема и передачи сигналов с указанием мест
пломбировки, места нанесения заводского номера.

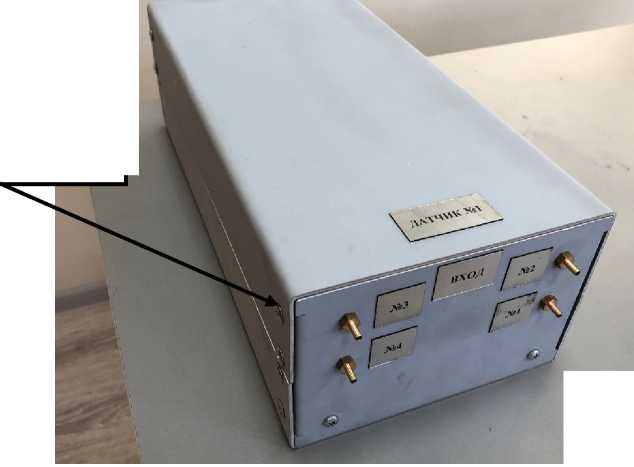

Место нанесения пломбы в виде стикера-наклейки
Рисунок 2 - Общий вид датчика с указанием мест пломбировки
Программное обеспечение
Для работы с газоанализатором применяется программное обеспечение (далее - ПО) «Hallon», которое устанавливается на персональный компьютер. ПО разработано изготовителем и обеспечивает выполнение следующих основных функций:
- прием, обработку и отображение измерительной информации;
- непрерывную самодиагностику аппаратной части газоанализатора и целостности фиксированной части встроенного ПО.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблицы 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Hallon |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Основные метрологические характеристики
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, % |
Пределы допускаемой основной абсолютной погрешности, % |
|
Хладон 13В1 |
от 0 до 12 |
±1 |
|
Время установления показаний То,9, с, не более 15. | ||
Таблица 3 - Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды в диапазонах от 0 до +15 °C включительно и от +25 до +40 °C включительно, на каждые 10 °C, в долях от предела допускаемой основной погрешности |
±0,5 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высотахширинахдлина), мм, не более: - блок приема и передачи сигналов - датчик |
250x150x100 360x210x200 |
|
Масса, кг, не более: - блок приема и передачи сигналов - датчик |
1 3 |
|
Длина газовой магистрали от датчика до точки забора пробы, м, не более |
40 |
|
Внутренний диаметр газовой магистрали, мм |
от 3 до 5 |
|
Материал газовой магистрали1) |
ФД4 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температуры окружающей среды, °С - диапазон относительной влажности воздуха при температуре +30 °С и более низких температурах, без конденсации влаги, %, не более - атмосферного давления, кПа |
от 0 до +45 95 от 84 до 106,7 |
|
Напряжение питания переменным током частотой 50/60 Гц, В |
от 207 до 253 |
|
Потребляемая мощность2) Вт, не более |
700 |
|
Время прогрева, с, не более |
600 |
|
Средняя наработка на отказ3), ч |
10000 |
|
Срок службы, лет, не менее |
10 |
|
1) Допускается использовать аналогичный материал; 2) Без учета воздушного насоса; 3) С учетом технического обслуживания в условиях эксплуатации. | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Блок приема и передачи сигналов |
- |
1 шт. |
|
Датчик |
- |
4 шт. |
|
Кабель для подключения датчиков к блоку приема и передачи сигналов |
- |
1 комп. |
|
Ноутбук Panasonic CF-3 1 |
- |
1 шт. |
|
Кабель для подключения блока приема и передачи сигналов к ПК |
- |
1 шт. |
|
Газовая магистраль |
- |
1 комп.1) |
|
Руководство по эксплуатации |
МРАГ.А555.600РЭ |
1 экз. |
|
Руководство оператора |
МРАГ.А555.600РО |
1 экз. |
|
Насос HP-14OOV-22O |
1 шт. 2) | |
|
Инструкция по эксплуатации Насоса HP-14OOV-22O |
- |
1 экз. |
|
1) Один комплект к каждому датчику; 2) Один насос к каждому датчику. | ||
Сведения о методах измерений
приведены в разделе 1 документа МРАГ.А555.600РЭ Газоанализатор Галонайзер. Руководство по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТУ МРАГ.А555.600ТУ Газоанализатор Галонайзер. Технические условия.
