Система измерений количества и показателей качества нефтепродуктов № 1227 ЛПДС "Сокур"
| Номер в ГРСИ РФ: | 78166-20 |
|---|---|
| Производитель / заявитель: | Великолукский завод "Транснефтемаш" - филиал АО "Транснефть-Верхняя Волга", г.Великие Луки |
Система измерений количества и показателей качества нефтепродуктов № 1227 ЛПДС «Сокур» (далее - СИКН) предназначена для автоматизированного измерения массы нефтепродукта при проведении учетных операция.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78166-20 |
| Наименование | Система измерений количества и показателей качества нефтепродуктов № 1227 ЛПДС "Сокур" |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | зав.№ 1227 |
Производитель / Заявитель
Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга", г.Великие Луки
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 7 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 7 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 23.04.2024 |
Поверители
Скачать
| 78166-20: Описание типа СИ | Скачать | 79.9 КБ | |
| 78166-20: Методика поверки НА.ГНМЦ.0379-19 МП | Скачать | 371.6 КБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефтепродуктов № 1227 ЛПДС «Сокур» (далее - СИКН) предназначена для автоматизированного измерения массы нефтепродукта при проведении учетных операция.
Описание
Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефтепродукта, реализованного с применением расходомеров массовых.

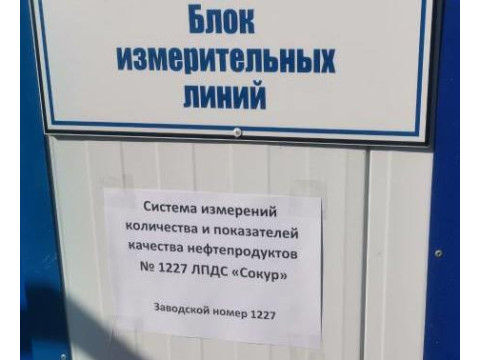

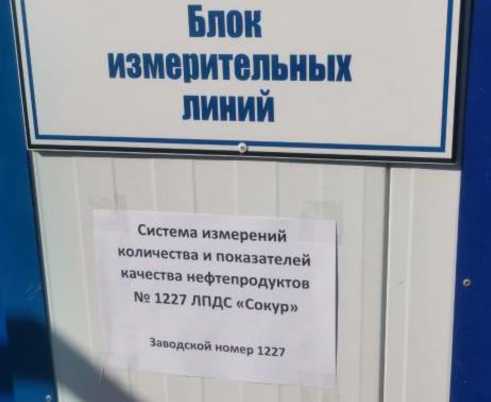

Конструктивно СИКН состоит из блока измерительных линий (БИЛ), блока измерений показателей качества нефтепродуктов (БИК), блок стационарной поверочной установки (ПУ), системы сбора и обработки информации (СОИ). Технологическая обвязка и запорная арматура СИКН не допускает неконтролируемые пропуски и утечки нефтепродуктов.
БИЛ состоит из входного и выходного коллекторов, двух рабочих и одной контрольнорезервной измерительных линий (ИЛ). На каждой ИЛ установлены следующие средства измерений (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений) и технические средства:
- расходомер массовый Promass 83F DN 100 (далее по тексту - ПР) (регистрационный № 15201-11);
- датчики температуры TMT 142R (регистрационный № 63821-16);
- преобразователь давления измерительный АИР-20/М2 (регистрационный № 63044-16);
- манометр электронный ЭКМ (регистрационный № 40713-14);
- термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный № 303-91).
БИК предназначен для автоматизированных измерений параметров качества нефтепродукта, а также для автоматического и ручного отбора проб нефтепродукта для лабораторного анализа. В БИК установлены следующие средства измерений и технические средства:
- расходомер-счётчик ультразвуковой OPTISONIC 3400 (регистрационный № 57762-14);
- преобразователь плотности и расхода CDM (регистрационный № 63515-16);
- датчики температуры TMT 142R (регистрационный № 63821-16);
- преобразователь давления измерительный АИР-20/М2 (регистрационный № 63044-16);
- термометр электронный «ExT-01» (регистрационный № 44307-10);
- автоматические пробоотборники «ВИРА» (рабочий и резервный) в соответствии с ГОСТ 2517;
- устройство для ручного отбора точечных проб в соответствии с ГОСТ 2517-2012;
- манометр электронный ЭКМ (регистрационный № 40713-14);
- термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный № 303-91).
В блок стационарной ПУ входят следующие СИ и технические средства:
- установка поверочная CALIBRON модели S-25 (регистрационный №70485-18);
- датчик температуры Rosemount 3144P (регистрационный № 63889-16);
- преобразователь давления измерительный 3051TG (регистрационный № 14061-15).
В СОИ системы входят следующие СИ и технические средства:
- комплекс измерительно-вычислительный ТН-01 (регистрационный № 67527-17);
- три автоматизированных рабочих места (АРМ) оператора (основное, резервное, принимающей стороны). Каждое АРМ оператора имеет в своем составе персональный компьютер с программным обеспечением в комплекте с монитором, клавиатурой и принтером.
СИКН обеспечивает выполнение следующих основных функций:
- автоматическое вычисление массы нефтепродуктов по каждой ИЛ и по СИКН в целом;
- автоматическое измерение и вычисление показателей качества нефтепродуктов (плотности);
- автоматическое измерение технологических параметров (температуры, давления, расхода);
- автоматический и ручной отбор проб нефтепродуктов в БИК;
- отображение, регистрацию и хранение результатов измерений в комплексе измерительно-вычислительном ТН-01 (далее по тексту - ИВК) и АРМ оператора;
- формирование и печать отчетных документов;
- дистанционное и местное управление запорной и регулирующей арматурой, циркуляционными насосами и другим оборудованием;
- контроль герметичности запорной арматуры, влияющей на результаты измерения массы, поверки и КМХ;
- автоматический контроль, индикацию, сигнализацию предельных значений технологических параметров;
- KMX рабочего ПР с помощью контрольно-резервного ПР, применяемого в качестве контрольного;
- КМХ и поверка ПР рабочего и контрольно-резервного ПР с применением ПУ.
Для исключения возможности несанкционированного вмешательства, которое может влиять на показания СИ, входящих в состав СИКН, обеспечена возможность пломбирования в соответствии с МИ 3002-2006, нанесения знаков поверки на СИ в соответствии с их методиками поверки.
Программное обеспечение
СИКН имеет программное обеспечение (ПО), реализованное в ИВК и в АРМ оператора.
ПО АРМ оператора не содержит метрологически значимой части.
Идентификационные данные ПО ИВК приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО ИВК
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AnalogC onverter. app |
|
Номер версии (идентификационный номер) ПО |
1.2.2.1 |
|
Цифровой идентификатор ПО |
d1d130e5 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
SIKNCalc.app |
|
Номер версии (идентификационный номер) ПО |
1.2.2.1 |
|
Цифровой идентификатор ПО |
6ae1b72f |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
Sarasota.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.18 |
|
Цифровой идентификатор ПО |
1994df0b |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PP_78xx.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.20 |
|
Цифровой идентификатор ПО |
6aa13875 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI1974.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.30 |
|
Цифровой идентификатор ПО |
d0f37dec |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3233.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.28 |
|
Цифровой идентификатор ПО |
58049d20 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3265.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.30 |
|
Цифровой идентификатор ПО |
587ce785 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3266.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.29 |
|
Цифровой идентификатор ПО |
f41fde70 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3267.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.24 |
|
Цифровой идентификатор ПО |
4fb52bab |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3287.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.37 |
|
Цифровой идентификатор ПО |
b3b9b431 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3312.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.30 |
|
Цифровой идентификатор ПО |
f3578252 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3380.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.47 |
|
Цифровой идентификатор ПО |
76a38549 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
KMH_PP.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.17 |
|
Цифровой идентификатор ПО |
5b181d66 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
KMH_PP_AREOM.app |
|
Номер версии (идентификационный номер) ПО |
1.3.3.1 |
|
Цифровой идентификатор ПО |
62b3744e |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI2816.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.5 |
|
Цифровой идентификатор ПО |
c5136609 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3151.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.21 |
|
Цифровой идентификатор ПО |
c25888d2 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3272.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.50 |
|
Цифровой идентификатор ПО |
4ecfdc10 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
KMH_MPR_MPR.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.4 |
|
Цифровой идентификатор ПО |
82dd84f8 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3288.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.14 |
|
Цифровой идентификатор ПО |
c14a276b |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3155.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.30 |
|
Цифровой идентификатор ПО |
8da9f5c4 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3189.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.21 |
|
Цифровой идентификатор ПО |
41986ac5 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
KMH_PV.app |
|
Номер версии (идентификационный номер) ПО |
1.1.2.1 |
|
Цифровой идентификатор ПО |
adde66ed |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
KMH_PW.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.2 |
|
Цифровой идентификатор ПО |
2a3adf03 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI2974.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.21 |
|
Цифровой идентификатор ПО |
c73ae7b9 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
MI3234.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.34 |
|
Цифровой идентификатор ПО |
df6e758c |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Идентификационное наименование ПО |
GOSTR8908.app |
|
Номер версии (идентификационный номер) ПО |
1.1.1.33 |
|
Цифровой идентификатор ПО |
37cc413a |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
Примечание - Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода нефтепродукта, т/ч |
от 100 до 250 |
|
Пределы допускаемой относительной погрешности измерений массы нефтепродукта, % |
± 0,25 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
топливо дизельное по ГОСТ Р 52368-2005 (ЕН 590:2009), ТУ 38.301-19-155-2009 |
|
Количество измерительных линий, шт. |
3 (2 рабочих, 1 контрольнорезервная) |
|
Наименование характеристики |
Значение |
|
Характеристики измеряемой среды: - плотность дизельного топлива зимнего при 15 °С, кг/м3 - плотность дизельного топлива летнего при 15 °С, кг/м3 - вязкость кинематическая дизельного топлива зимнего при 40 °С, мм2/с - вязкость кинематическая дизельного топлива летнего при 40 °С, мм2/с - давление, МПа - температура, °С - содержание свободного газа |
от 800 до 840 от 820 до 860 от 1,5 до 4,0 от 2,0 до 4,5 от 0,45 до 1,6 от - 25 до +25 не допускается |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
380±38, 220±22 50±1 |
|
Условия эксплуатации: - температура воздуха в помещении, °С - температура окружающей среды, °С - относительная влажность воздуха в помещениях, где установлено оборудование СИКН, % - атмосферное давление, кПа |
от +10 до +25 от -45 до +40 от 30 до 80 от 84 до 106 |
|
Средний срок службы, лет, не менее Средняя наработка на отказ, ч |
10 20 000 |
|
Режим работы СИКН |
периодический |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и показателей качества нефтепродуктов № 1227 ЛПДС «Сокур», зав. № 1227 |
- |
1 шт. |
|
Инструкция по эксплуатации СИКН |
- |
1 экз. |
|
Методика поверки |
НА.ГНМЦ.0379-19 МП |
1 экз. |
Поверка
осуществляется по документу НА.ГНМЦ.0379-19 МП «Инструкция. ГСИ. Система измерений количества и показателей качества нефтепродуктов № 1227 ЛПДС «Сокур». Методика поверки», утверждённому ОП ГНМЦ АО «Нефтеавтоматика» 10.12.2019 г.
Основные средства поверки:
- рабочий эталон 1-го разряда (установка трубопоршневая) в соответствии с ГПС (часть 2), утвержденной приказом Росстандарта от 07.02.2018 г. № 256;
- средства поверки в соответствии с документами на поверку средств измерений, входящих в состав СИКН.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИКН с требуемой точностью.
Знак поверки наносится на свидетельство о поверке СИКН.
Сведения о методах измерений
приведены в документе «Масса нефтепродуктов. Методика измерений системой измерений количества и показателей качества нефтепродуктов № 1227 ЛПДС «Сокур» Новосибирское РНУ АО «Транснефть - Западная Сибирь», ФР.1.29.2019.34454.
Нормативные документы
Приказ Минэнерго России от 15 марта 2016 г. № 179 «Об утверждении перечня
измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений»;
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Смотрите также
