Весы электронные автомобильные Победа (далее - весы) предназначены для измерений массы автомобильных транспортных средств.

Информация по Госреестру

Основные данные
Номер по Госреестру 78173-20
Наименование Весы электронные автомобильные
Модель Победа
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 27.04.2025
Производитель / Заявитель

ООО "АГРОТЕХВОЛГА", г.Волгоград

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 494
Найдено поверителей 29
Успешных поверок (СИ пригодно) 487 (99%)
Неуспешных поверок (СИ непригодно) 7 (1%)
Актуальность информации 03.11.2024

Поверители

Скачать

78173-20: Описание типа СИ Скачать 211.3 КБ

Описание типа

Назначение

Весы электронные автомобильные Победа (далее - весы) предназначены для измерений массы автомобильных транспортных средств.

Описание

Принцип действия весов основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента, которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами весов с дальнейшим определением значения массы объекта измерений.

Измеренное значение массы отображается в визуальной форме на дисплее весов, а также может быть сохранено в запоминающем устройстве и/или передано через цифровой интерфейс на периферийные устройства, например персональный компьютер, вторичный дисплей.

Весы состоят из грузоприемного устройства (далее — ГПУ), включающего в себя тензорезисторные весоизмерительные датчики (Т.2.2.1 ГОСТ OIML R 76-1—2011; далее — датчики), и весоизмерительного прибора (индикатор по Т.2.2.2 ГОСТ OIML R 76-1—2011 или терминал по Т.2.2.5 ГОСТ OIML R 76-1—2011; далее - прибор).

ГПУ включает в себя одну или несколько секций, представляющих собой металлическую конструкцию , каждая из которых опирается на четыре датчика. Соседние секции имеют общие точки опоры на датчики. ГПУ может быть установлено на одном уровне с поверхностью дорожного полотна или над ним. Во втором случае для заезда и съезда транспортных средств ГПУ оборудуется наклонными пандусами. ГПУ монтируется на железобетонный фундамент или другое, заранее подготовленное основание (свайное, асфальтобетонное, металлическое, щебёночное).

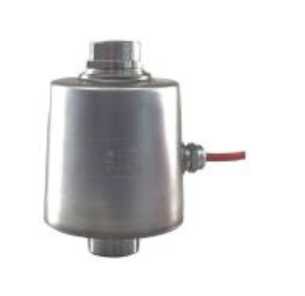

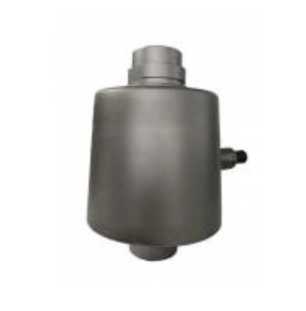

В весах используются датчики весоизмерительные тензорезисторные:

- датчики весоизмерительные тензорезисторные С, модификации С16А, C16i, регистрационный № 67871-17;

- датчики весоизмерительные сжатия 740, регистрационный № 50842-12;

- датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS, модификация ZSFY, регистрационный №75819-19;

- датчики весоизмерительные тензорезисторные ST, SHB, регистрационный № 68154-17;

- датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB, модификация SQB, SQB-D, регистрационный № 77382-20;

- датчики весоизмерительные тензорезисторные CDL, регистрационный № 71534-18;

- датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column, модификации HM9B, HM14H1, Н8С, регистрационный № 55371-19.

В весах используются приборы:

- приборы весоизмерительные CI, BI, NT и PDI, модификации С1-200А, С1-5010А, NT-2O1A, регистрационный № 50968-12;

- прибор весоизмерительный DIS2116, DWS2103, модификации DIS2116, DWS2103, регистрационный № 61809-15;

- приборы весоизмерительные i 20, i 30, i 35, i 40, I 200, I 300, I 400 (I 410), I 700, модификация i 35, регистрационный № 58867-14;

- прибор весоизмерительный WE, модификация WE2107, регистрационный № 61808-15;

- прибор весоизмерительный ТИТАН, модификации ТИТАН 3Ц, ТИТАН 3ЦС, ТИТАН 9, ТИТАН 12, ТИТАН Н12, ТИТАН Н12К, регистрационный № 72048-18.

Совместно с датчиками C16i с цифровым выходным сигналом в качестве терминала используются приборы DIS2116, либо DWS2103. Индикаторы CI, NT, WE2107, ТИТАН применяются при использовании датчиков с аналоговым выходным сигналом. Совместно с датчиками CDL с цифровым выходным сигналом в качестве терминала используются приборы

i 35.

Сигнальные кабели датчиков напрямую или через соединительную коробку подключаются к прибору.

Общий вид ГПУ весов представлен на рисунке 1.

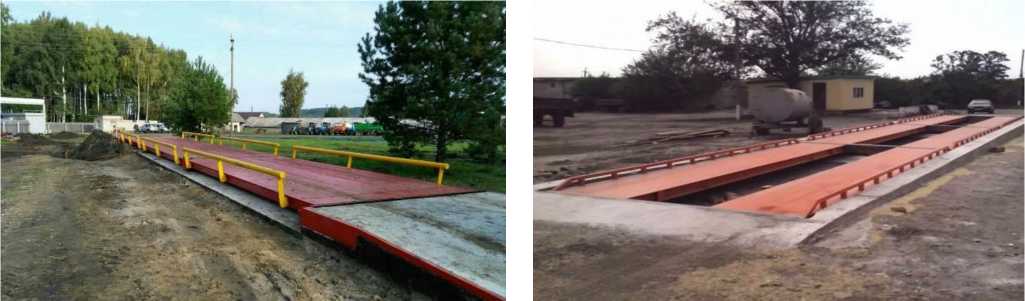

Рисунок 1 - Общий вид ГПУ весов (примеры)

Модификации весов имеют обозначения вида: Победа-[1]-[2]-[3]-[4]-[5]-[6] Расшифровка индексов в обозначении модификаций приведена в таблице 1.

Таблица 1 — Расшифровка индексов в обозначении модификаций

Индекс

Значение

Расшифровка

[1]

30; 40; 60; 80; 100; 125;

10/30; 30/40; 30/60; 60/80; 60/100;

60/125

Максимальная нагрузка (Max) - для однодиапазонных весов;

Максимальная нагрузка (Max1/Max2) - для многодиапазонных весов, в тоннах

[2]

от 6 до 30

Обозначение длины грузоприемного устройства в метрах

[3]

1; 2

1 - колейные, 2 - платформенные

[4]

от 1 до 4

Количество секций ГПУ

[5]

А; D

Условное обозначение прибора:

A - CI, NT, WE2107, ТИТАН

D - прибор DIS2116 (либо DWS2103) (используется с датчиками d6i) или прибор i 35 (используется с датчиками CDL)

[6]

К; БФ; С; Щ; П

Способ установки весов:

К - установка в приямок;

БФ - установка на бетонные плиты или бетонную дорогу;

С — установка на свайное основание;

Щ — установка на щебеночное основание;

П - установка на поверхность с пандусами

Маркировочная табличка весов содержит следующие основные данные:

- торговая марка изготовителя или его полное наименование;

- знак утверждения типа;

- обозначение типа и модификации весов;

- заводской (серийный) номер весов;

- класс точности;

- максимальная нагрузка (Max);

- минимальная нагрузка (Min);

- поверочный интервал (e);

- диапазон выборки массы тары;

- диапазон температур ГПУ (если применимо);

- диапазон температур прибора весоизмерительного (если применимо);

- год выпуска.

Общий вид приборов, а так же схема пломбировки представлены на рисунках 2 - 3.

CI-5010A

С1-200А

DWS2103

DIS2116

WE2107

ТИТАН 12

ТИТАН 3Ц, ТИТАН 3ЦС

ТИТАН 9

i 35

ТИТАН Н12, ТИТАН Н12К

1

Рисунок 2 - Внешний вид приборов

DIS2116, DWS2103

WE2107

CI-200A

2

ТИТАН 3Ц, ТИТАН 3ЦС

ТИТАН 9, ТИТАН 12

2

ТИТАН Н12, ТИТАН Н12К

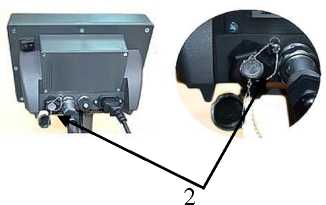

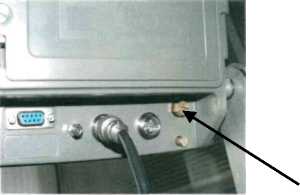

Рисунок 3 - Схема пломбировки от несанкционированного доступа (1-пломба в виде разрушаемой наклейки, 2-свинцовая или пластиковая пломба, 3-мастичная пломба)

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами. Кроме того, доступ к параметрам регулировки возможен только при нарушении пломбы. Для дополнительной защиты автономного ПО применяется разграничение прав доступа к параметрам регулировки посредством паролем.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования изготовителя.

Идентификационные данные ПО приборов DIS2116, DWS2103 указанные в таблице 1 и значение не сбрасываемого счётчика отображаются при включении приборов, а также доступны для просмотра во время работы приборов при нажатии специальной комбинации клавиш(в соответствии с эксплуатационной документацией).

Для защиты ПО прибора i 35 от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации, используется принцип электронной пломбы. При изменении метрологически значимых параметров регулировки и настройки в журнале событий формируется контрольное число, которое также указывается на маркировочной табличке прибора. Контрольное число доступно для просмотра на дисплее прибора при нажатии соответствующей клавиши или комбинации клавиш (зависит от исполнения прибора). Несовпадение контрольного числа, хранимого в энергонезависимом запоминающем устройстве прибора и значения контрольного числа, указанного на маркировочной табличке свидетельствует об изменении метрологически значимых параметров юстировки и настройки.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой. Изменение метрологически значимых параметров, настройка и регулировка не могут быть осуществлены без нарушения защитной пломбы.

Защита ПО от непреднамеренных и преднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 1 - Идентификационные признаки ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DIS2116

DWS2103

WE2107

CI

NT

ТИТАН

i 35

Номер      версии

(идентификационны й номер) ПО

Р1хх*

Р2хх*

Р7х*

1.0010;

1.0020;

1.0030

1.01;

1.02;

1.03

V1.x*

V 2.x.y

Цифровой идентификатор ПО

-

-

-

-

-

-

* Обозначения «х», «у» или «хх» не относится к метрологически значимому ПО.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значения характеристик

Класс точности по ГОСТ OIML R 76-1—2011

III

Диапазон выборки массы тары, % от Мах

100

Максимальная нагрузка (Max), действительная цена деления (d), поверочный интервал (e), число поверочных интервалов (n)

Приведены в таблицах 3, 4

Таблица 3 - Однодиапазонные весы

Обозначение модификации

Метрологическая характеристика

Max, т

e = d, кг

n

Победа-30-[2]-[3]-[4]-[5]-[6]

30

10

3000

Победа-40-[2]-[3]-[4]-[5]-[6]

40

20

2000

Победа-60-[2]-[3]-[4]-[5]-[6]

60

20

3000

Победа-80-[2]-[3]-[4]-[5]-[6]

80

50

1600

Победа-100-[2]-[3]-[4]-[5]-[6]

100

50

2000

Победа-125-[2]-[3]-[4]-[5]-[6]

125

50

2500

Таблица 4 - Многодиапазонные весы

Обозначение модификации

Метрологическая характеристика

Диапазон взвешивания W1

Диапазон взвешивания W2

Max1, т

e 1 = d1, кг

n 1

Max2, т

e 2 = d2, кг

n 2

Победа-30-[2]-[3]-[4]-[5]-[6]

10

10

1000

30

20

1500

Победа-40-[2]-[3]-[4]-[5]-[6]

30

10

3000

40

20

2000

Победа-60-[2]-[3]-[4]-[5]-[6]

30

10

3000

60

20

3000

Победа-80-[2]-[3]-[4]-[5]-[6]

60

20

3000

80

50

1600

Победа-100-[2]-[3]-[4]-[5]-[6]

60

20

3000

100

50

2000

Победа-125-[2]-[3]-[4]-[5]-[6]

60

20

3000

125

50

2500

Таблица 5 - Технические характеристики

Характеристика

Значение

Диапазон температуры для ГПУ, °C, при использовании датчиков:

- С16А, d6i;

- 740 (при использовании датчиков с максимальным числом поверочных интервалов n max=3000);

- ZSFY, SQB, SQB-D;

- ST, SHB

- CDL;

- HM9B, HM14H1, Н8С

от -50 до +50

от -30 до +40 от -40 до +40 от -50 до +50 от -40 до +40 от -30 до +40

Диапазон температуры для приборов °C:

от -10 до +40

Параметры электропитания весов от сети переменного тока при использовании приборов весоизмерительных С1-200А, С1-5010А, ОТ-201А, i 35, ТИТАН напряжение, В;

частота, Гц

от 187 до 253 50±1

Параметры электропитания весов от источника питания постоянного тока при использовании приборов весоизмерительных WE2107, DIS2116, DWS2103, напряжение, В;

от 12 до 30

Габаритные размеры ГПУ, м, не более - длина - ширина

30 7

Масса весов, т, не более

30

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе прибора и/или ГПУ весов, а также типографским способом на титульный лист эксплуатационного документа.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Весы

1 шт.

Паспорт. Руководство по эксплуатации

РЭ 4274-001-76960843-2018

1 экз.

Руководство     по     эксплуатации     на

весоизмерительный прибор (по заказу)

_

1 экз.

Поверка

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки: рабочие эталоны 4-го или 5-го разряда по приказу Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» (гири, соответствующие классу точности М1, М1-2, М2 по ГОСТ OIML R 111-1-2009).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и/или эксплуатационный документ РЭ 4274-001-76960843-2018.

Сведения о методах измерений

приведены в эксплуатационной документации

Нормативные документы

ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1.

Метрологические и технические требования. Испытания»

Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ТУ 4274-001-76960843-2018 «Весы электронные автомобильные Победа. Технические условия»
