Комплексы измерительные САПФИР
| Номер в ГРСИ РФ: | 78180-20 |
|---|---|
| Производитель / заявитель: | ООО "Диамех 2000", г.Москва |
Комплексы измерительные «САПФИР» (далее комплексы) предназначены для измерений размаха виброперемещения и частоты вращения ротора.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78180-20 |
| Наименование | Комплексы измерительные |
| Модель | САПФИР |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 27.04.2025 |
Производитель / Заявитель
ООО "Диамех 2000", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 143 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 143 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 19.11.2024 |
Поверители
Скачать
| 78180-20: Описание типа СИ | Скачать | 198 КБ | |
| 78180-20: Методика поверки СПФ.000.000 МП | Скачать | 4.7 MБ |
Описание типа
Назначение
Комплексы измерительные «САПФИР» (далее комплексы) предназначены для измерений размаха виброперемещения и частоты вращения ротора.
Описание
Принцип действия комплексов основан на обработке сигналов, поступающих от первичных преобразователей.
Комплексы представляют собой виброизмерительное устройство, состоящее из блока обработки сигналов БОС, блока системного БС и блока отображения информации БОИ.
В качестве первичных преобразователей в канале измерений виброперемещения могут использоваться акселерометры емкостного типа или пьезоэлектрические преобразователи со встроенным усилителем заряда, а в канале измерений частоты вращения - преобразователи числа оборотов лазерные, которые не входят в состав комплекса.
Блок обработки сигналов БОС (далее БОС) снабжен усилителем, интегратором (двойное или одинарное интегрирование) и фильтром нижних частот.
В блоке обработки сигналов БОС осуществляется аналого-цифровое преобразование, а также преобразование Фурье и вычислительные операции.
Блок системный БС (далее БС) предназначен для управления работой блока отображения информации БОИ (далее БОИ), снабженного жидкокристаллическим дисплеем.
Комплекс позволяет программировать действительные значения коэффициентов преобразования вибропреобразователей.
Комплексы выпускаются в двух вариантах конструктивного исполнения: напольный вариант и настольный вариант. В напольном варианте все три блока (БОС, БС и БОИ) размещены в стойке (далее напольном терминале). В настольном варианте блок обработки сигналов БС закрепляется на блоке отображения информации БОИ, который устанавливается на блок обработки сигналов БОС. Комплекс может поставляться в виде набора блоков: БОС, БС, БОИ.
Общий вид напольного и настольного вариантов комплексов измерительных «САПФИР» представлен на рисунках 1 и 2, соответственно, маркировочная табличка представлена на рисунке 3, общий вид блока отображения информации БОИ, блока обработки сигналов БОС и блока системного БС представлен на рисунках 4, 5 и 6, соответственно.
Пломбирование комплексов измерительных «САПФИР» не предусмотрено.
Рисунок 1 - Общий вид напольного варианта исполнения (напольного терминала) комплекса измерительного «САПФИР»
Рисунок 2 - Общий вид настольного варианта исполнения комплекса измерительного «САПФИР»
Рисунок 3 - Маркировочная табличка

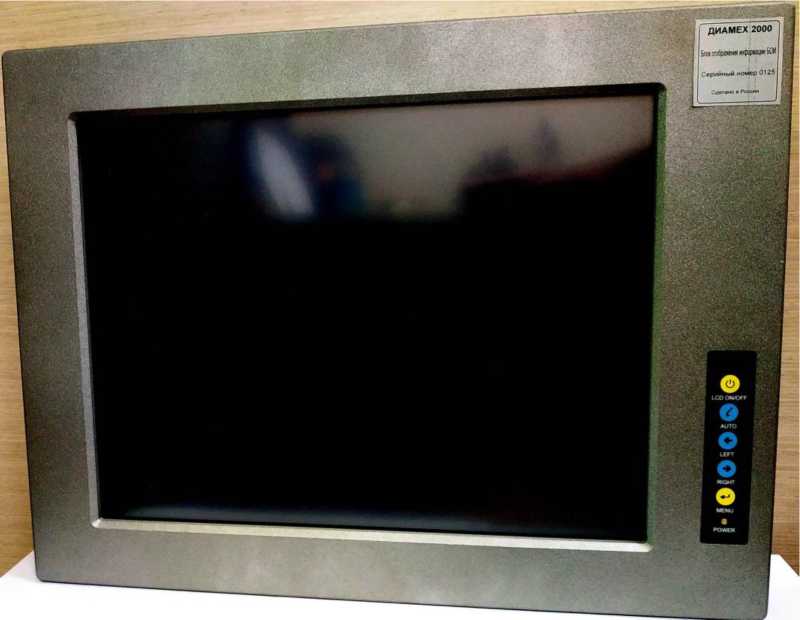

Рисунок 4 - Общий вид блока отображения информации БОИ

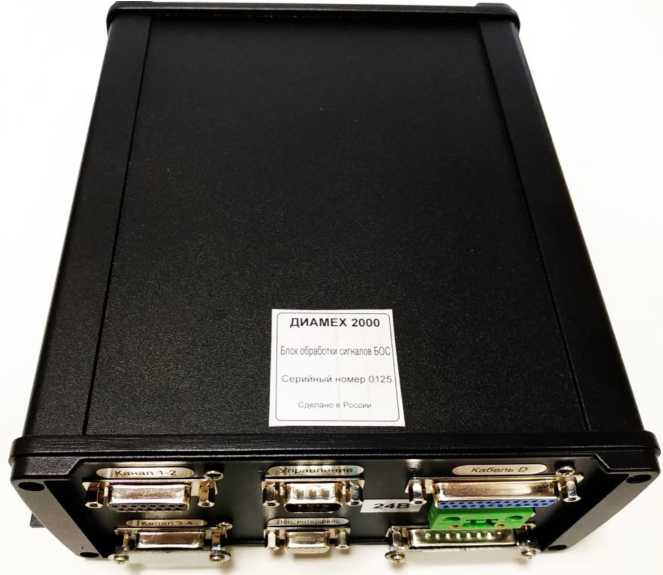

Рисунок 5 - Общий вид блока обработки сигналов БОС

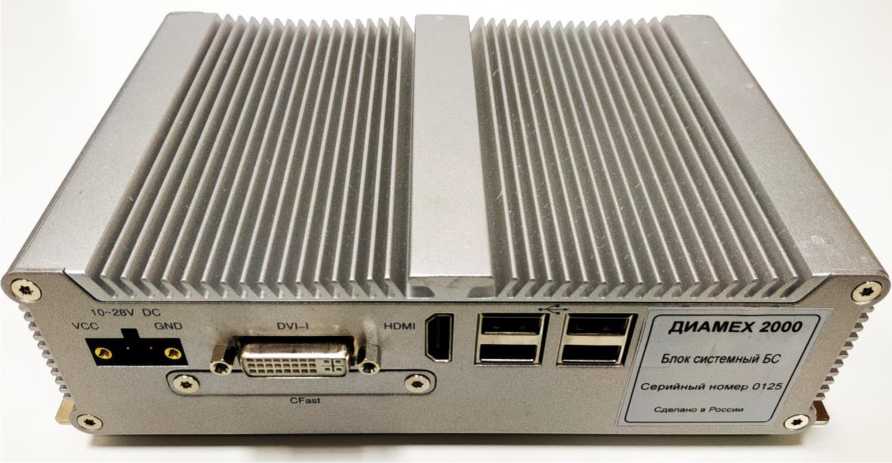

Рисунок 6 - Общий вид блока системного БС
Программное обеспечение
Программное обеспечение служит для обработки и визуализации информации, которая поступает от первичных преобразователей.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды, обеспечивающие управление работой комплекса и процессом измерений. Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Sapphire3.exe update bos4 ver 104.svl |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.04 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значения |
|
Диапазон входного напряжения переменного тока (размах), мВ |
от 1 до 4500 |
|
Диапазон измерений размаха виброперемещения на базовой частоте 32 Гц при коэффициенте преобразования вибропреобразователя (далее - К), мкм: К = 1020 мВ/(м^с-2) К = 10,2 мВ/(м^с-2) К = 1,02 мВ/(м^с-2) |
от 0,025 до 109,2 от 2,4 до 10920 от 24,3 до 109200 |
|
Диапазон рабочих частот, Гц |
от 1,0 до 64 |
|
Пределы допускаемой основной относительной погрешности при измерении размаха виброперемещения на базовой частоте 32 Гц, % |
± 5 |
|
Наименование характеристики |
Значения |
|
Неравномерность амплитудно-частотной характеристики (АЧХ) относительно базовой частоты 32 Гц, %, не более |
± 10 |
|
Пределы допускаемой относительной погрешности измерений размаха виброперемещения в рабочем диапазоне температур окружающей среды на базовой частоте 32 Гц, % |
± 8 |
|
Диапазон измерений частоты вращения, об/мин |
от 60 до 3840 |
|
Пределы допускаемой абсолютной погрешности измерений частоты вращения в диапазоне рабочих температур окружающей среды, об/мин |
± (1+0,0025‘N), где N-частота вращения |
|
Нормальные условия измерений: температура окружающей среды, °С |
от +15 до +25 |
Таблица 3 -Основные технические характеристики
|
Наименование характеристики |
Значения |
|
Условия эксплуатации: диапазон рабочих температур, °С |
от +10 до +40 |
|
Параметры электрического питания: - напряжение питания переменного тока (50 Гц), В |
от 187 до 242 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: - напольного терминала - блока обработки сигналов БОС - блока системного БС - блока отображения информации БОИ |
1430 х 600 х 500 240 х 120 х 200 340 х 277 х 74 456 х 371 х 79 |
|
Масса, кг, не более: - напольного терминала - блока обработки сигналов БОС - блока системного БС - блока отображения информации БОИ |
50 3,0 3,8 8,5 |
Знак утверждения типа
наносится на маркировочную табличку, а также на титульный лист руководства по эксплуатации методом наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Комплекс измерительный |
«САПФИР» |
1 шт. |
|
Руководство по эксплуатации |
СПФ.000.000 РЭ |
1 экз. |
|
Методика поверки |
СПФ.000.000 МП |
1 экз. |
|
Дополнительные принадлежности |
1 компл. |
Поверка
осуществляется по документу СПФ.000.000 МП «Комплексы измерительные «САПФИР».
Методика поверки», утвержденному ФГУП «ВНИИМС» 25 декабря 2019 года.
Основные средства поверки: генератор сигналов произвольной формы AFG3021C (регистрационный № 53102-13), мультиметр цифровой 34410А (регистрационный № 47717-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Технические условия ТУ 26.51.66-088-54981193-19 «Комплексы измерительные «САПФИР»
