Дозиметры ДКГ-АТ2533

Номер в ГРСИ РФ: 78181-20
Категория: Дозиметры
Производитель / заявитель: УП "Атомтех", Беларусь, г.Минск
Скачать
78181-20: Описание типа СИ Скачать 135.8 КБ
78181-20: Методика поверки МРБ МП.2936-2019 Скачать 8.9 MБ
Заказать
E-Mail: xrs@xrs.ru
Поставщик: ООО «Рентгенсервис»
Дозиметры ДКГ-АТ2533 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Дозиметры ДКГ-АТ2533 (далее - дозиметры) предназначены для измерений мощности амбиентного эквивалента дозы Й*(Ю) (далее - мощности дозы) и амбиентного эквивалента дозы Я *{10) (далее - дозы) непрерывного рентгеновского и гамма-излучения.

Информация по Госреестру

Основные данные
Номер по Госреестру 78181-20
Наименование Дозиметры
Модель ДКГ-АТ2533
Страна-производитель БЕЛАРУСЬ
Срок свидетельства (Или заводской номер) 30.07.2024
Производитель / Заявитель

НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех"), Беларусь, г.Минск

БЕЛАРУСЬ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 2
Найдено поверителей 1
Успешных поверок (СИ пригодно) 2 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

78181-20: Описание типа СИ Скачать 135.8 КБ
78181-20: Методика поверки МРБ МП.2936-2019 Скачать 8.9 MБ

Описание типа

Назначение

Дозиметры ДКГ-АТ2533 (далее - дозиметры) предназначены для измерений мощности амбиентного эквивалента дозы Я* (10) (далее - мощности дозы) и амбиентного эквивалента дозы Е' ■ - 3 : (далее - дозы) непрерывного рентгеновского и гамма-излучения.

Описание

Принцип действия дозиметров основан на измерении интенсивности импульсов, генерируемых в газоразрядном счетчике Гейгера-Мюллера под воздействием регистрируемого рентгеновского и гамма-излучений.

Преобразование временных распределений в непосредственно измеряемые физические величины (мощность дозы, дозу) осуществляется автоматически. Благодаря энергокомпенсирующему фильтру эффективно реализуется коррекция энергетической зависимости во всем диапазоне энергий регистрируемого рентгеновского и гамма-излучения.

Алгоритм работы дозиметров обеспечивает непрерывное и одновременное измерение мощности дозы и дозы, статистическую обработку результатов измерений, быстрое обнаружение изменения интенсивности излучения.

Дозиметры состоят из блока обработки информации БОИ-33 или БОИ-33/1 (далее -БОИ-33 или БОИ-33/1), блока детектирования гамма-излучения БДКГ-33 (далее - БДКГ-33) и соединительного кабеля длиной от 20 до 50 м.

БДКГ-33 выполнен в цилиндрическом водонепроницаемом корпусе из нержавеющей стали с герметичным разъёмом и может использоваться под водой на глубине до 40 м. Обработка электрических сигналов, поступающих от БДКГ-33, управление режимами работы дозиметров, выполнение вычислений, хранение и индикация результатов измерений, самодиагностика осуществляются микропроцессорным устройством, расположенным в БОИ-33 (БОИ-33/1).

БОИ-33 (БОИ-33/1) выполнен в корпусе из ударопрочного ABS-пластика, имеет внутренний счётчик Гейгера-Мюллера, который включается автоматически при отсоединении БДКГ-33, что позволяет контролировать радиационную обстановку в месте расположения оператора.

В дозиметрах имеется энергонезависимая память, позволяющая хранить дозиметрическую информацию. «Привязку» дозиметрической информации к дате и времени обеспечивают часы реального времени.

Электропитание дозиметров осуществляется от двух встроенных элементов питания типоразмера АА или двух аккумуляторов типоразмера АА.

Дозиметры имеют два исполнения: ДКГ-АТ2533,  ДКГ-АТ2533/1.  БОИ-33/1,

входящий в состав ДКГ-АТ2533/1, дополнительно оснащен модулем Bluetooth.

Дозиметры обеспечивают обмен информацией с ПК по интерфейсу USB 2.0 с помощью прикладного программного обеспечения. Дозиметр ДКГ-АТ2533/1 дополнительно обеспечивает обмен информацией по интерфейсу Bluetooth.

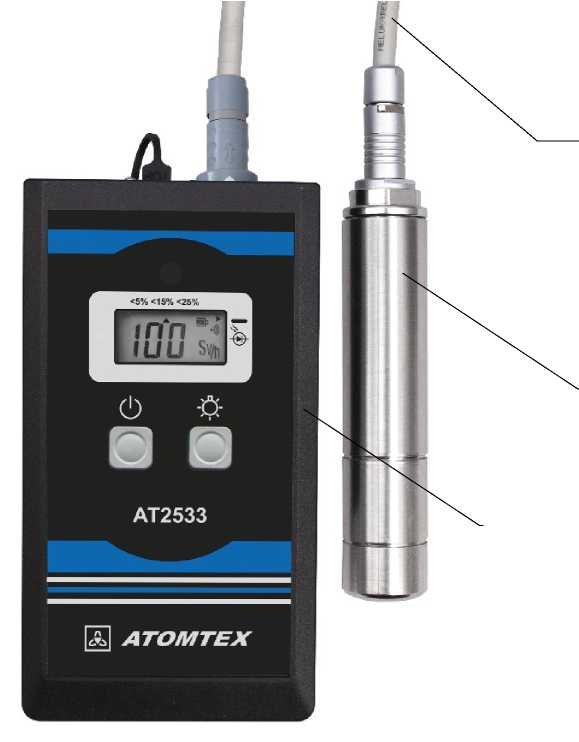

Общий вид дозиметров ДКГ-АТ2533 приведён на рисунке 1.

Кабель соединительный

БДКГ-33

БОИ-33 (БОИ-33/1)

Рисунок 1 - Общий вид дозиметров ДКГ-АТ2533

Пломбирование БОИ-33 выполнено под крышкой батарейного отсека на одном из двух крепежных винтов в виде наклейки из разрушаемой пленки. Пломбирование БДКГ-33 выполнено на корпусе в виде наклейки из разрушаемой пленки.

Программное обеспечение

Программное обеспечение (ПО) дозиметров состоит из встроенного и внешнего (прикладного).

Встроенное ПО предназначено для задания условий измерений, обработки результатов измерений, сохранения и отображения на экране дозиметров. Метрологически значимая часть встроенного ПО размещается в энергонезависимой части памяти микропроцессора, запись которой осуществляется в процессе производства.

Прикладное ПО состоит из программ «Dose Manager», «Dose Remote».

Программа «Dose Manager» предназначена для организации автоматизированного учёта и контроля дозовых нагрузок по интерфейсу USB 2.0.

Программа «Dose Remote» предназначена для организации автоматизированного учёта и контроля дозовых нагрузок и удаленного управления дозиметром ДКГ-АТ2533/1 по интерфейсу Bluetooth.

Программы «Dose Manager», «Dose Remote» не являются метрологически значимыми.

Номер версии прикладного ПО «Dose Manager» - не ниже 1.1.1.2. Номер версии прикладного ПО «Dose Remote» - не ниже 1.1.0.

Идентификационные данные метрологически значимого ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Встроенное ПО

ДКГ-АТ

"2533

Идентификационное наименование ПО

DKG2533 00.hex

Номер версии (идентификационный номер) ПО

1.0.3; l.x.y*

Цифровой идентификатор ПО (MD5)

173625**

ДКГ-АТ2533/1

Идентификационное наименование ПО

DKG2533 01.hex

Номер версии (идентификационный номер) ПО

1.0.3; l.x.y*

Цифровой идентификатор ПО (MD5)

117ВЕ4**

* х, у - составная часть номера версии ПО (метрологически незначимая часть); х, у принимаются равными от 0 до 99.

* * Контрольная сумма относится к указанным версиям ПО.

Примечание - Идентификационные данные версии ПО l.x.y вносят в раздел «Свидетельство о приемке» руководства по эксплуатации и в протокол поверки.

Влияние ПО учтено при нормировании метрологических характеристик.

В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО дозиметров от

непреднамеренных и преднамеренных изменений соответствует уровню «высокий».

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений мощности дозы рентгеновского и гамма-излучения:

- дозиметра (БОИ-33 (БОИ-33/1) с подключённым БДКГ-33)

от 1 мкЗв/ч до 1000 Зв/ч

- БОИ-33 (БОИ-33/1)

от 0,1 мкЗв/ч до 10 мЗв/ч

Диапазон измерений дозы рентгеновского и гамма-излучения:

- дозиметра (БОИ-33 (БОИ-33/1) с подключённым БДКГ-33)

от 10 мкЗв до 5000 Зв

- БОИ-33 (БОИ-33/1)

от 1 мкЗв до 2 Зв

Пределы допускаемой основной относительной погрешности при измерении мощности дозы, %:

- дозиметра (БОИ-33 (БОИ-33/1) с подключённым БДКГ-33):

- при НХЮ) <10 мкЗв/ч

- при Я*(1О) >10 мкЗв/ч

±25

±15

- БОИ-33 (БОИ-33/1):

- при Н 410) < 1 мкЗв/ч

- при Я*(Ю) > 1 мкЗв/ч

±25

±15

Пределы допускаемой основной относительной погрешности при измерении дозы, %

±15

Диапазон энергий регистрируемого рентгеновского и гамма-излучения

от 50 кэВ до 10 МэВ

Энергетическая зависимость в диапазоне энергий регистрируемого рентгеновского и гамма-излучения, %, в пределах

±30

Время установления рабочего режима, мин, не более

1

Наименование характеристики

Значение

Время непрерывной работы, ч, не менее

24

Нестабильность показаний за время непрерывной работы, %, не более

5

Пределы вариации относительного отклика при измерении мощности дозы и дозы, %

±15

Пределы допускаемых дополнительных относительных погрешностей (пределы вариации относительного отклика) при измерении мощности дозы, %:

- при изменении температуры окружающего воздуха в диапазоне от минус 30 °C до плюс 50 °C относительно нормальных условий

±10

- при тепловом ударе при изменении температуры на ±30 °C относительно нормальных условий

±15

- при воздействии относительной влажности воздуха до 98 % при температуре 35 °C и более низких температурах без конденсации влаги

-9

+11

- при изменении атмосферного давления в диапазоне от 66,0 до 106,7 кПа относительно нормальных условий

±5

- при воздействии синусоидальных вибраций в диапазоне частот от 10 до 150 Гц

±5

- при воздействии постоянных магнитных полей и переменных полей сетевой частоты напряжённостью до 400 А/м

±5

- при воздействии ударов при свободном падении с высоты (1,0 ± 0,1) м

±5

Нормальные условия измерений:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %

- атмосферное давление, кПа

от +15 до +25 от 30 до 80 от 86 до 106,7

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм, не более:

- БДКГ-33 (диаметр х высота)

030x130

- БОИ-33 (БОИ-33/1) (длинахширинахвысота)

85x170x35

Масса, кг, не более:

- БОИ-33 (БОИ-33/1)

0,3

- БДКГ-33

0,25

- кабель длиной 20 м

1,0

- кабель длиной 50 м

2,5

Степень защиты от проникновения воды, пыли и посторонних

твердых частиц по ГОСТ 14254-2015:

- БДКГ-33

IP68

- БОИ-33 (БОИ-33/1)

IP54

Допустимое статическое гидравлическое давление для БДКГ-33, кПа, не более

400

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность воздуха при температуре 35 °С белее низких температурах без конденсации влаги, %, не более

- атмосферное давление, кПа

от -30 до +50

98 от 66 до 106,7

Знак утверждения типа

наносится на этикетку, расположенную на задней панели БОИ-33 (БОИ-33/1), и на титульный лист руководства по эксплуатации методом компьютерной печати.

Комплектность

Таблица 4 - Комплектность дозиметров

Наименование, тип

Обозначение

Количество на исполнение

Примечание

ДКГ-АТ2533

ДКГ-АТ2533/1

Дозиметр ДКГ-АТ2533 в составе:

ТИАЯ.412118.039

- блок обработки информации БОИ-33

ТИАЯ.412159.020

1

- блок детектирования гамма-излучения БДКГ-33

ТИАЯ.418269.123

1

Дозиметр ДКГ-АТ2533/1 в составе:

ТИАЯ.412118.039-01

- блок обработки информации БОИ-33/1

ТИАЯ.412159.020-01

1

- блок детектирования гамма-излучения БДКГ-33

ТИАЯ.418269.123

1

Кабель

ТИАЯ.685621.446

1

1

Длина 20 м*

Элемент питания

2

2

Типоразмер АА

Кабель USB 2.0 А / mini B

1

1

Программное обеспечение «Dose Manager»

ТИАЯ.00315-01

1

1

Для обмена информацией по USB

Программное обеспечение «Dose Remote»**

ТИАЯ.00436-01

1

Для обмена информацией по Bluetooth

Аккумулятор

2

2

Типоразмер АА. По заказу

Устройство зарядное***

1

1

По заказу

Катушка для кабеля

1

1

По заказу

Настенный держатель

А9226239

1

1

Для БОИ-33 (БОИ-33/1). По заказу

Кронштейн

ТИАЯ.723356.004

1

1

Для БДКГ-33. По заказу

Методика поверки

МРБ МП.2936-2019

!****

!****

Наименование, тип

Обозначение

Количество на исполнение

Примечание

ДКГ-АТ2533

ДКГ-АТ2533/1

Руководство по эксплуатации

ТИАЯ.412118.039 РЭ

1

1

Кейс

1

1

Для БОИ-33 (БОИ-33/1) и

БДКГ-33

* Длина кабеля может изменяться в зависимости от требований заказчика (от 20 до 50 м).

* * Поставляется на внешнем носителе данных. Содержит руководство оператора.

* ** Должно иметь декларацию или сертификат соответствия производителя.

* *** Поставляется в одном экземпляре при отгрузке нескольких дозиметров одному потребителю.

Примечание - При одновременном заказе ПО «Dose Manager» и ПО «Dose Remote» поставляются на одном внешнем носителе данных.

Поверка

осуществляется по документу МРБ МП.2936-2019 «Дозиметры ДКГ-АТ2533. Методика поверки», утверждённому БелГИМ 29 ноября 2019 г.

Основные средства поверки:

- рабочий эталон 2-го разряда по ГОСТ Р 8.804-2012  - установка поверочная

дозиметрическая гамма-излучения с набором источников гамма-излучения из радионуклида 137Cs, диапазон измерений мощности дозы от 0,1 мкЗв/ч до 40 Зв/ч, погрешность не более ±5 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. № 1034н «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»;

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия;

ГОСТ Р 8.804-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений;

ТУ BY 100865348.047-2019 Дозиметры ДКГ-АТ2533. Технические условия.
