Дозиметры ДКГ-АТ2533
| Номер в ГРСИ РФ: | 78181-25 |
|---|---|
| Категория: | Дозиметры |
| Производитель / заявитель: | УП "Атомтех", Беларусь, г.Минск |
Дозиметры ДКГ-АТ2533 (далее - дозиметры) предназначены для измерения мощности амбиентного эквивалента дозы и амбиентного эквивалента дозы непрерывного и импульсного рентгеновского и гамма-излучения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78181-25 |
| Действует | с 03.12.2025 по 25.08.2030 |
| Наименование | Дозиметры |
| Модель | ДКГ-АТ2533 |
| Приказы |
№2630 от
03.12.2025
— О признании результатов испытаний и утверждения типов средств измерений
|
| Идентификатор записи ФИФ ОЕИ | 444e7c85-bf60-5bfc-0ce5-819950dfe042 |
Производитель / Заявитель
Научно-производственное унитарное предприятие "АТОМТЕХ" открытого акционерного общества "МНИПИ", БЕЛАРУСЬ, 220005, г. Минск, ул. Гикало, д.5
Поверка
| Методика поверки / информация о поверке |
МРБ МП.2936-2019 с изм.№2 Система обеспечения единства измерений Республики Беларусь. Дозиметры ДКГ-АТ2533. Методика поверки
(с 03.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
| Организации, проводящие первичную поверку |
Республиканское унитарное предприятие "Белорусский государственный институт метрологии"
(БЕЛАРУСЬ)
|
Поверители
Скачать
|
78181-25: Описание типа
2025-78181-25.pdf
|
Скачать | 4.6 MБ | |
|
78181-25: Методика поверки
МРБ МП.2936-2019 с изм.№2
2025-mp78181-25.pdf
|
Скачать | 7 MБ | |
|
Свидетельство (сертификат)
2025-cr78181-25.pdf
|
Скачать | 541.4 КБ |
Описание типа
Назначение
Дозиметры ДКГ-АТ2533 (далее - дозиметры) предназначены для измерения мощности амбиентного эквивалента дозы и амбиентного эквивалента дозы непрерывного и импульсного рентгеновского и гамма-излучения.
Область применения: дозиметры могут использоваться в лабораторных и полевых условиях службами радиационной безопасности; на предприятиях, применяющих источники ионизирующего излучения; организациями по обеспечению безопасности при чрезвычайных ситуациях; организациями, осуществляющими контроль в области использования атомной энергии для мониторинга в реальном времени радиационной обстановки вблизи объектов с высокоактивными источниками ионизирующего излучения. Дозиметры так же могут применяться для контроля радиационной обстановки непосредственно в месте нахождения импульсных установок (например, линейных ускорителей типа Elekta, Varian) в широком диапазоне энергий и мощностей доз.
Описание
Дозиметры относятся к переносным средствам измерений и состоят из блока обработки информации (БОИ-33, БОИ-33/1, БОИ-ЗЗА или БОИ-ЗЗА/1) (далее - БОИ), внешнего блока детектирования гамма-излучения (БДКГ-33 или БДКГ-ЗЗА) (далее - БД) и соединительного кабеля длиной до 50 м.
БД выполнен в цилиндрическом водонепроницаемом корпусе с герметичным разъемом и может использоваться под водой на глубине до 40 м.
Обработка электрических сигналов, поступающих от БД, управление режимами работы дозиметров, выполнение вычислений, хранение и индикация результатов измерений, самодиагностика осуществляются микропроцессорным устройством, расположенным в БОИ.
БОИ выполнен в корпусе из ударопрочного ABS-пластика, имеет внутренний счетчик Гейгера-Мюллера, который включается автоматически при отсоединении БД, что позволяет контролировать радиационную обстановку в месте расположения оператора.
Алгоритм работы дозиметров обеспечивает непрерывное и одновременное измерение мощности дозы и дозы, статистическую обработку результатов измерения, быстрое обнаружение изменения интенсивности излучения.
Дозиметры обеспечивают обмен информацией с ПК по интерфейсу USB 2.0 с помощью прикладного программного обеспечения. Дозиметры ДКГ-АТ2533/1, ДКГ-АТ2533А/1 дополнительно обеспечивают обмен информацией по беспроводному интерфейсу Bluetooth.
Дозиметры имеют две модификации: ДКГ-АТ2533 и ДКГ-АТ2533А. Каждая из модификаций имеет исполнение ДКГ-АТ2533/1 и ДКГ-АТ2533А/1 соответственно, отличающееся наличием модуля Bluetooth в БОИ-33/1 и БОИ-ЗЗА/1.
Программное обеспечение (далее - ПО) дозиметров состоит из встроенного и внешнего (прикладного).
Встроенное НО устанавливается в энергонезависимой части памяти микропроцессора на стадии производства дозиметров и предназначено для задания условий измерений, обработки результатов измерений, сохранения и отображения на экране дозиметров.
Встроенное ПО защищено от непреднамеренных и преднамеренных изменений путем пломбирования БОИ в виде наклеек из разрушаемой пленки.
Прикладное ПО состоит из программ «.Dose Manager» и «Dose Remote».
Программа «Dose Manager» предназначена для организации автоматизированного учета и контроля дозовых нагрузок по интерфейсу USB 2.0. Программа «Dose Manager» не является метрологически значимой.
Программа «Dose Remote» предназначена для удаленного управления дозиметром ДКГ-АТ2533/1 или ДКГ-АТ2533А/1 и считывания с него показаний по беспроводному интерфейсу Bluetooth. Программа «Dose Remote» не является метрологически значимой.
Дата изготовления (год, месяц, число) указывается в руководстве по эксплуатации в разделе «Свидетельство о приемке».

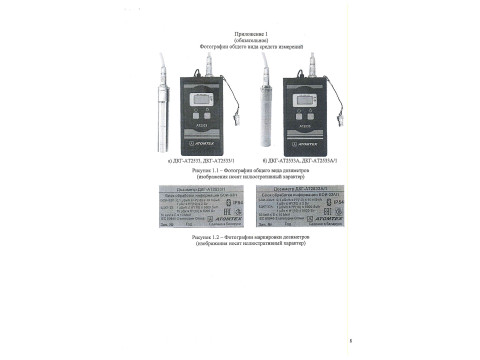

Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Схема пломбировки от несанкционированного доступа представлена в приложении 3.
Обязательные метрологические требования: представлены в таблице 1.
Таблица 1
|
Наименование |
Значение | |
|
Диапазон измерений мощности амбиентного эквивалента дозы непрерывного рентгеновского и гамма-излучения: дозиметров ДКГ-АТ2533, ДКГ-АТ2533/1, ДКГ-АТ2533А, ДКГ-АТ2533А/1 (БОИ с подключенным БД) БОИ-33, БОИ-33/1, БОИ-ЗЗА, БОИ-ЗЗА/1 |
от 1 мкЗв/ч до 5000 Зв/ч от 0,1 мкЗв/ч до 10,0 мЗв/ч | |
|
Пределы допускаемой основной относительной погрешности при измерении мощности амбиентного эквивалента дозы непрерывного рентгеновского и гамма-излучения, %: дозиметров ДКГ-АТ2533, ДКГ-АТ2533/1, ДКГ-АТ2533А, ДКГ-АТ2533А/1 (БОИ с подключенным БД): при Н*(10) < 10 мкЗв/ч при #*(10) > 10 мкЗв/ч БОИ-33, БОИ-33/1, БОИ-ЗЗА, БОИ-ЗЗА/1: при Я*(10) < 1 мкЗв/ч при И* (10) > 1 мкЗв/ч |
±25 ±15 ±25 ±15 | |
|
Диапазон измерений амбиентного эквивалента дозы непрерывного рентгеновского и гамма-излучения: дозиметров ДКГ-АТ2533, ДКГ-АТ2533/1 (БОИ с подключенным БД) дозиметров ДКГ-АТ2533А, ДКГ-АТ2533А/1 (БОИ с подключенным БД) БОИ-33, БОИ-33/1, БОИ-ЗЗА, БОИ-ЗЗА/1 |
от 10 мкЗв до 5000 3 от 1 мкЗв до 5000 Зв от 1 мкЗв до 2 Зв |
в |
|
Наименование |
Значение |
|
Пределы допускаемой основной относительной погрешности при измерении амбиентного эквивалента дозы непрерывного рентгеновского и гамма-излучения, % |
±15 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
|
Наименование |
Значение |
|
Диапазон измерений средней мощности амбиентного эквивалента дозы импульсного (частота повторения не менее 10 имп/с, длительность не менее 1 мкс) рентгеновского и гамма-излучения |
от 100 мЗв/ч до 1000 Зв/ч |
|
Диапазон измерений дозы импульсного рентгеновского и гамма-излучения |
от 10 мкЗв до 5000 Зв |
|
Пределы допускаемой основной относительной погрешности при измерении средней мощности дозы и дозы импульсного рентгеновского и гамма-излучения, % |
±25 |
|
Диапазон энергий регистрируемого рентгеновского и гамма-излучения: дозиметров ДКГ-АТ2533, ДКГ-АТ2533/1, ДКГ-АТ2533А, ДКГ-АТ2533А/1 (БОИ с подключенным БД) и БОИ-33, БОИ-33/1, БОИ-ЗЗА, БОИ-ЗЗА/1 во всем диапазоне измерений мощности дозы дозиметров ДКГ-АТ2533А, ДКГ-АТ2533А/1 (БОИ с подключенным БД) в диапазоне измерений мощности дозы от 100 мЗв/ч до 5000 Зв/ч |
от 50 кэВ до 10 МэВ от 10 кэВ до 10 МэВ |
|
Энергетическая зависимость в диапазоне энергий регистрируемого рентгеновского и гамма-излучения, %, в пределах |
±30 |
|
Время установления рабочего режима, мин, не более |
1 |
|
Время непрерывной работы, ч, не менее |
24 |
|
Нестабильность показаний за время непрерывной работы, %, не более |
5 |
|
Нормальные условия применения: температура окружающего воздуха, °C относительная влажность воздуха, % атмосферное давление, кПа фон гамма-излучения, мкЗв/ч, не более |
от 15 до 25 от 30 до 80 от 84,0 до 106,7 0,2 |
|
Пределы допускаемых дополнительных относительных погрешностей (пределы вариации относительного отклика) при измерении мощности амбиентного эквивалента дозы непрерывного рентгеновского и гамма-излучения, %: | |
|
при изменении температуры окружающего воздуха в диапазоне от минус 30 °C до плюс 50 °C относительно нормальных условий |
±10 |
|
при тепловом ударе при изменении температуры на ±30 °C относительно нормальных условий |
±15 |
|
Наименование |
Значение | |
|
при воздействии относительной влажности воздуха до 98 % при температуре 35 °C и более низких температурах без конденсации влаги |
от минус 9 до плюс |
1 |
|
при изменении атмосферного давления в диапазоне от 66,0 до 106,7 кПа относительно нормальных условий |
±5 | |
|
при воздействии синусоидальных вибраций в диапазоне частот от 5 до 150 Гц, амплитудой смещения для частоты ниже частоты перехода 0,15 мм, амплитудой ускорения для частоты выше частоты перехода 19,6 м/с2 |
±5 | |
|
при воздействии многократных механических ударов с пиковым ударным ускорением 100 м/с2 и длительностью ударного импульса в диапазоне от 2 до 50 мс |
±5 | |
|
при воздействии постоянных магнитных полей и переменных полей сетевой частоты напряженностью до 400 А/м |
±5 | |
|
при воздействии ударов при свободном падении с высоты [1,0 ± 0,1) м |
±5 | |
|
при сейсмических воздействиях интенсивностью до 8 баллов по шкале MKS-64 на высотах до 50 м относительно нулевой отметки |
±5 | |
|
Допустимое статическое гидравлическое давление для БД с подключенным кабелем, кПа, не более |
400 | |
|
Степень защиты, обеспечиваемая оболочкой дозиметров, поГОСТ 14254-2015: БД БОИ |
IP68 IP54 | |
|
Масса, кг, не более БОИ БДКГ-33 БДКГ-ЗЗА кабель длиной 20 м кабель длиной 50 м |
0,35 0,15 0,10 1,00 2,50 | |
|
Габаритные размеры, мм, не более БОИ БД |
85x170x35 025x135 |
Комплектность
Таблица 3_____ ____ _________
|
Наименование, тип |
Обозначение |
Количество на исполнение |
Примечание | |||
|
- |
01 |
02 |
03 | |||
|
Дозиметр ДКГ-АТ2533 в составе: - блок обработки информации БОИ-33 - блок детектирования гамма-излучения БДКГ-33 |
ТИАЯ.412118.039 ТИАЯ.412159.020 ТИАЯ.418269.123 |
1 1 |
— |
— |
— |
С элементами питания (типоразмер АА) |
|
Дозиметр ДКГ-АТ2533/1 в составе: - блок обработки информации БОИ-33/1 - блок детектирования гамма-излучения БДКГ-33 |
ТИАЯ.412118.039-01 ТИАЯ.412159.020-01 ТИАЯ.418269.123 |
— |
1 I |
— |
— |
С элементами питания (типоразмер АА) |
|
Дозиметр ДКГ-АТ2533А в составе: - блок обработки информации БОИ-ЗЗА - блок детектирования гамма-излучения БДКГ-ЗЗА |
ТИАЯ.412118.039-02 ТИАЯ.412159.020-02 ТИАЯ.418269.123-01 |
— |
— |
1 1 |
— |
С элементами питания (типоразмер АА) |
|
Дозиметр ДКГ-АТ2533А/1 в составе: - блок обработки информации БОИ-ЗЗА/1 - блок детектирования гамма-излучения БДКГ-ЗЗА |
ТИАЯ.412118.039-03 ТИАЯ.412159.020-03 0 ТИАЯ.418269.123-01 |
— |
— |
— |
1 1 |
С элементами пит ания (типоразмер АА) |
|
Кабель |
ТИАЯ.685621.446 |
1 |
1 |
1 |
1 |
Длина 20 м* |
|
Комплект принадлежностей |
ТИАЯ.412914.071 |
1 |
1 |
1 |
1 |
По заказу |
|
Комплект принадлежностей для работы с ПК |
ТИАЯ.412919.047 |
1 |
— |
1 |
— |
Включает ПО «Dose Manager» |
|
Комплект принадлежностей для работы с ПК |
ТИАЯ.412919.047-01 |
— |
1 |
— |
1 |
Включает ПО «Dose Manager» и ПО «DoseRemote» |
|
Методика поверки |
МРБ МП.2936-2019 |
Iе** |
Г“ | |||
|
Руководство по эксплуатации |
ТИАЯ.412118.039 РЭ |
1 |
1 |
1 |
1 | |
|
Упаковка |
ТИАЯ.305648.035 |
1 |
1 |
1 |
1 |
Кейс |
* Стандартная длина кабеля. Длина кабеля может изменяться в зависимости от требований заказчика (до 50 м).
** Допускается не предоставлять в поверку.
*** Поставляется в одном экземпляре при отгрузке нескольких приборов одному потребителю.
Примечание - ПО поставляется на внешнем носителе данных и содержит руководство оператора.
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на титульный лист руководства по эксплуатации, а также на этикетку, расположенную на задней панели корпуса БОИ.
Поверка осуществляется по МРБ МП.2936-2019 «Система обеспечения единства измерений Республики Беларусь. Дозиметры ДКГ-АТ2533. Методика поверки» в редакции с изменением № 2.
Сведения о методиках (методах) измерений: приведены в руководстве по эксплуатации.
Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:
ТУ BY 100865348.047-2019 «Дозиметры ДКГ-АТ2533. Технические условия»;
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);
методику поверки:
МРБ МП.2936-2019 «Система обеспечения единства измерений Республики Беларусь. Дозиметры ДКГ-АТ2533. Методика поверки» в редакции с изменением № 2.
Перечень средств поверки: представлен в таблице 4.
Таблица 4
Наименование и тип средств поверки
Термогигрометр ИВА-6Н-Д_______
Дозиметр ДКГ-АТ2140____________________________________
Установка дозиметрическая гамма-излучения эталонная по ГОСТ 8.087-2000 - рабочий эталон 1-го или 2-го разряда по СТБ 8083-2020 с набором источников 137Cs__
Вольтметр универсальный В7-77__
Источник питания постоянного тока Б5-78/6__
Мера электрического сопротивления Р40105____
Секундомер электронный «Интеграл С-01»__
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик дозиметров с требуемой точностью.
Идентификация программного обеспечения: представлена в таблице 5.
Таблица 5___
|
Тип прибора |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
|
ДКГ-АТ2533 |
DKG2533_00 |
l.x.y* |
|
ДКГ-АТ2533/1 |
DKG2533_01 |
1 .х.у* |
|
ДКГ-АТ2533А |
DKG2533A_00 |
l.x.y* |
|
ДКГ-АТ2533А/1 |
DKG2533A_01 |
l.x.y* |
|
* * х, у - составная часть номера версии ПО (метрологически незначимая часть); х, у принимаются равными от 0 до 9. | ||
|
Примечание - Идентификационные данные заносятся в раздел «Свидетельство о приемке» РЭ и в протокол поверки. | ||
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: дозиметры ДКГ-АТ2533 соответствуют требованиям
ТУ BY 100865348.047-2019, ТР ТС 020/2011.
