Счетчики газа бытовые СГ-1

Номер в ГРСИ РФ: 78200-20
Категория: Счетчики газа
Производитель / заявитель: АО ОмПО "Радиозавод им.А.С.Попова" (РЕЛЕРО), г.Омск
Скачать
78200-20: Описание типа СИ Скачать 111.7 КБ
78200-20: Методика поверки ОЦСМ 080196-2019 МП Скачать 6.9 MБ
Заказать
Поставщик: ООО «ПКФ «Теплогаз-Центр»
Счетчики газа бытовые СГ-1 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Счетчики газа бытовые СГ-1 (далее по тексту - счетчики) предназначены для измерений объема природного газа по ГОСТ 5542-2014, объема газовой фазы сжиженного углеводородного газа по ГОСТ 20448-2018 в газопроводе низкого давления.

Информация по Госреестру

Основные данные
Номер по Госреестру 78200-20
Наименование Счетчики газа бытовые
Модель СГ-1
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 27.04.2025
Производитель / Заявитель

ОАО Омское ПО "Радиозавод им.А.С.Попова" (РЕЛЕРО), г.Омск

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 12 лет
Зарегистрировано поверок 73453
Найдено поверителей 12
Успешных поверок (СИ пригодно) 73451 (100%)
Неуспешных поверок (СИ непригодно) 2 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

78200-20: Описание типа СИ Скачать 111.7 КБ
78200-20: Методика поверки ОЦСМ 080196-2019 МП Скачать 6.9 MБ

Описание типа

Назначение

Счетчики газа бытовые СГ-1 (далее по тексту - счетчики) предназначены для измерений объема природного газа по ГОСТ 5542-2014, объема газовой фазы сжиженного углеводородного газа по ГОСТ 20448-2018 в газопроводе низкого давления.

Описание

Принцип действия счетчиков основан на преобразовании объема газа, прошедшего через счетчик, в пропорциональное количество электрических импульсов с помощью струйного генератора колебаний и пневмоэлектропреобразователя.

Счетчики состоят из: датчика расхода (струйного генератора колебаний и пневмоэлектропреобразователя), блока электронного микропроцессорного с элементом питания, пластмассового кожуха.

Счетчики выпускаются в следующих модификациях:

- вариант 12 серии 01, 02, 05, 06, 07;

- вариант 15 серии 01, 02;

которые отличаются значением минимального расхода газа, наличием импульсного выхода, конструктивными особенностями и применяемыми комплектующими изделиями.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на этикетку счетчиков, расположенную на корпусе.

Общий вид счетчиков с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунках 1-4.

Места пломбировки и нанесения знака поверки представлены на рисунках 5-7.

Рисунок 1- Общий вид счетчиков газа бытовых СГ-1 вариант 12 серии 01, 02 с указанием мест нанесения заводского номера и знака утверждения типа

Место нанесения знака утверждения типа

Место нанесения заводского номера

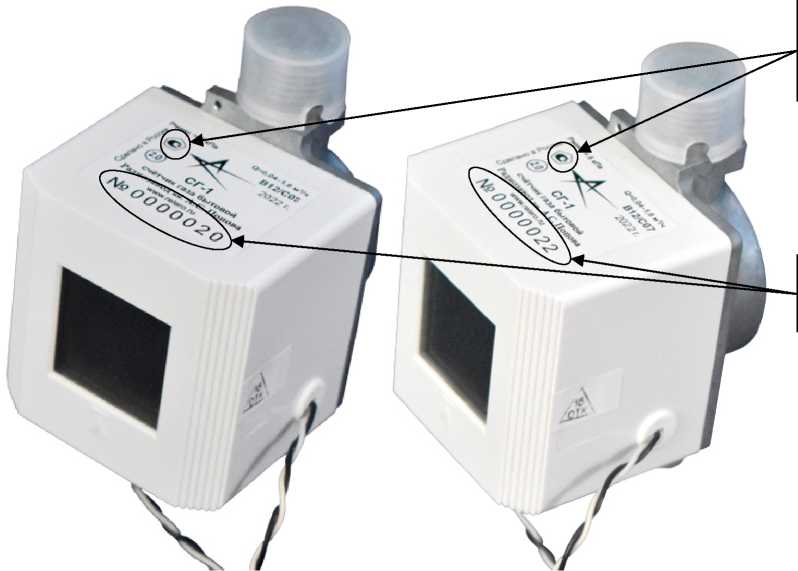

Р и с ун о к 2 - Общий вид счетчиков газа бытовых СГ-1 вариант 12 серии 05, 07 с указанием мест нанесения заводского номера и знака утверждения типа

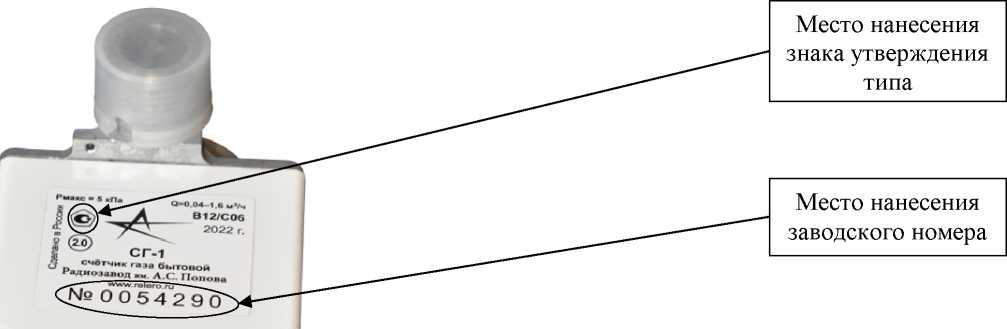

Рисунок 3 - Общий вид счетчиков газа бытовых СГ-1 вариант 12 серия 06 с указанием мест нанесения заводского номера и знака утверждения типа

Место нанесения знака утверждения типа

Место нанесения заводского номера

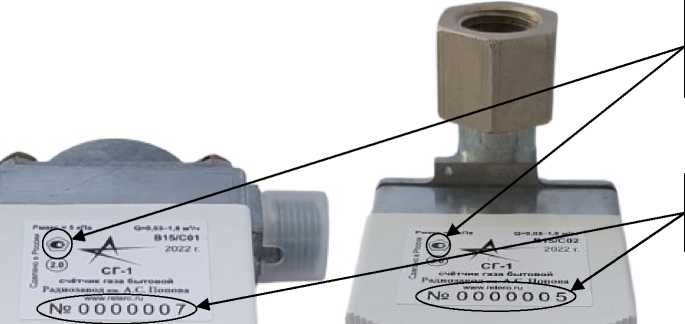

Р и с ун о к 4 - Общий вид счетчиков газа бытовых СГ-1 вариант 15 серии 01, 02 с указанием мест нанесения заводского номера и знака утверждения типа

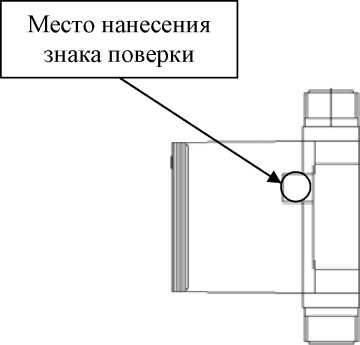

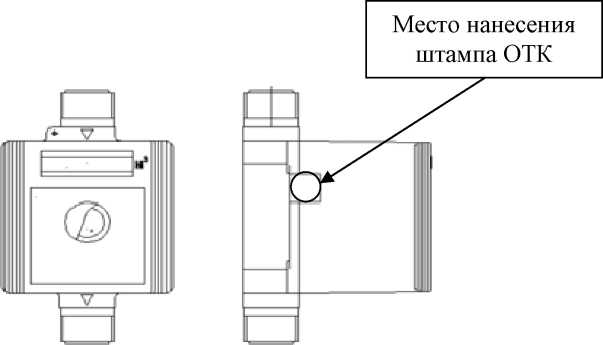

Рисунок 5- Схема пломбирования с указанием мест нанесения знака поверки на счетчики газа бытовые СГ-1 вариант 12 серии 01, 02

Место нанесения знака поверки

Место нанесения штампа ОТК

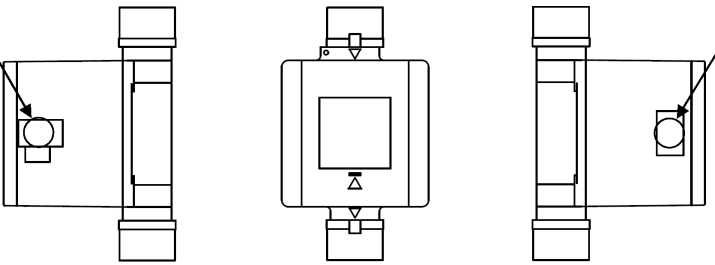

Р и с у н о к 6 - Схема пломбирования с указанием мест нанесения знака поверки на счетчики газа бытовые СГ-1 вариант 12 серии 05, 06, 07

Р и с у н о к 7 - Схема пломбирования с указанием мест нанесения знака поверки на счетчики газа бытовые СГ-1 вариант 15 серии 01, 02

Программное обеспечение

Программное обеспечение счетчиков (далее по тексту - ПО) по аппаратному обеспечению является встроенным. ПО хранится в энергонезависимой памяти блока электронного микропроцессорного и предназначено для управления работой счетчиков, сбора, обработки и передачи измерительной информации.

Метрологически значимой частью ПО счетчиков в зависимости от модификации являются модули: «11201.txt», «1000.txt», «11204.hex» и «11501.txt».

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию. Метрологические характеристики счетчиков нормированы с учетом влияния ПО.

Таблица 1- Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение для модификации

вариант 12 серия 01

вариант 12 серия 02

вариант 12 серии 05, 06, 07

вариант 15 серии 01, 02

Идентификационное наименование ПО

11201.txt

1000.txt

11204.hex

11501.txt

Номер версии (идентификационный номер) ПО

1.0.0

5.2

1.0.10

1.0.3

Цифровой идентификатор ПО

B08E7F05

7FA4AC01

08266314

E769610D

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение для модификации

вариант 12 серии 01, 02

вариант 12 серии 05, 07

вариант 12 серия 06

вариант 15 серии 01, 02

Максимальный расход газа Q max, м3/ч

1,60

Минимальный расход газа Qmin, м3/ч

0,03

0,04

0,04

0,03

Пределы допускаемой основной относительной погрешности измерений объема газа, %, в диапазоне расходов: - от Q min до 0,2- Q max включ. - св. 0,2- Q max до Q max

± 3,0

± 2,0

Класс точности по ГОСТ 8.401-80

2,0

Пределы допускаемой дополнительной относительной погрешности измерений объема газа от изменения температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, %

± 0,5

Продолжение таблицы 2

Наименование характеристики

Значение для модификации

вариант 12 серии 01, 02

вариант 12 серии 05, 07

вариант 12 серия 06

вариант 15 серии 01, 02

Пределы допускаемой дополнительной относительной погрешности измерений объема газа от воздействия акустического шума в диапазоне частот от 100 до 10000 Гц при уровне звукового давления до 90 дБ, %

± 0,5

Вес импульса, м3/имп.

_

0,01

_

_

Пределы допускаемой относительной погрешности преобразований измеренного объема газа в импульсы, %

_

± 0,5

_

_

Цена деления отсчетного устройства

0,001

Емкость отсчетного устройства

99999,999

Нормальные условия измерений:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %, не более

- атмосферное давление, кПа

от +15 до +25

80 от 84,0 до 106,7

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение для модификации

вариант 12 серии 01, 02

вариант 12 серии 05, 07

вариант 12 серия 06

вариант 15 серии 01, 02

Диаметр условного прохода Ду, мм

15

Наибольшее избыточное давление, кПа

10

Допускаемая потеря давления при Q max, кПа, не более

2,45

Напряжение питания (от встроенного элемента питания), В

3,6

Габаритные размеры, мм, не более:

- высота

- длина

- ширина

75

110

66

78

110

66

78

110

66

70*

66*

66*

Масса, кг, не более

0,80

0,80

0,80

0,63*

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %, не более

- атмосферное давление, кПа

от -10

до +40

80

от 84,0 до 106,7

от -10 до +50

80 от 84,0 до 106,7

от -10 до +50

80 от 84,0 до 106,7

от -10 до +40

80 от 84,0 до 106,7

Продолжение таблицы 3

Наименование характеристики

Значение для модификации

вариант 12 серии 01, 02

вариант 12 серии 05, 07

вариант 12 серия 06

вариант 15 серии 01, 02

Средний срок службы, лет

12

Средняя наработка на отказ, ч

106000

Степень защиты по ГОСТ 14254-2015

IP30

* - Габаритные размеры и масса счетчика без съемного тройника.

Знак утверждения типа

наносится на этикетку счетчиков, расположенную на корпусе, и на титульные листы эксплуатационной документации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество для модификации

вариант 1

2

вариант 15

серия 01

серия 02

серия 05

серия 06

серия 07

серия 01

серия 02

Счетчик газа

СГ-1

ЯШИУ.407279.011

1 шт.

_

_

_

_

_

_

ЯШИУ.407279.011-01

_

1 шт.

_

_

_

_

_

ЯШИУ.407279.018

_

_

1 шт.

_

_

_

_

ЯШИУ.407279.012-01

_

_

_

1 шт.

_

_

_

ЯШИУ.407279.018-01

_

_

_

_

1 шт.

_

_

ЯШИУ.407279.022

_

_

_

_

_

1 шт.

_

ЯШИУ.407279.022-01

_

_

_

_

_

_

1 шт.

Комплект монтажных частей

ЯШИУ.305651.006

_

_

_

_

_

1 шт.

1 шт.

Тройник

ЯШИУ.752249.002

_

_

_

_

_

1 шт.

_

Тройник

ЯШИУ.302635.005

_

_

_

_

_

_

1 шт.

Крышка

ЯШИУ.713323.002

_

_

_

_

_

2 шт.

1 шт.

Крышка

ЯШИУ.745513.006

_

_

_

_

_

1 шт.

1 шт.

Прокладка

ЯШИУ.754154.007

_

_

_

_

_

1 шт.

1 шт.

Прокладка

ЯШИУ.754152.004

_

_

_

_

_

1 шт.

1 шт.

Коробка

ЯШИУ.735391.004-04

_

_

_

_

_

1 шт.

__*

ЯШИУ.735391.009

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

_

_

Болт М6-6gx16.58.019 (S10)

ГОСТ 7798-70

_

_

_

_

_

_

2 шт.

2 шт.

Болт

ЯШИУ.758121.007

_

_

_

_

_

2 шт.

2 шт.

Продолжение таблицы 4

Наименование

Обозначение

Количество для модификации

вариант 1

2

вариант 15

серия 01

серия 02

серия 05

серия 06

серия 07

серия 01

серия 02

Гайка

ЯШИУ.758431.002

_

_

_

_

_

4 шт.

4 шт.

Шайба 6Т 65Г 019 ГОСТ 6402-70

_

_

_

_

_

_

4 шт.

4 шт.

Паспорт

ЯШИУ.407369.001-

12.01 ПС

1 экз.

1 экз.

_

_

_

_

_

ЯШИУ.407369.001-

12.04 ПС

_

_

1 экз.

1 экз.

1 экз.

_

_

ЯШИУ.407369.001-

15.01 ПС

_

_

_

_

_

1 экз.

1 экз.

Руководство по эксплуатации

ЯШИУ.407369.001 РЭ

1 экз.**

1 экз. **

_

_

_

_

_

ЯШИУ.407369.001-

12.04 РЭ

_

_

1 экз. **

1 экз. **

1 экз. **

_

_

ЯШИУ.407369.001-

15.01 РЭ

_

_

_

_

_

1 экз. **

1 экз. **

* - Для счетчиков предусмотрена только групповая упаковка.

** - Поставляется по отдельному договору только эксплуатирующим организациям.

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» документа ЯШИУ.407369.001 РЭ

«Счетчик газа бытовой СГ-1. Руководство по эксплуатации», в разделе 2 ЯШИУ.407369.001-12.04 РЭ «Счетчик газа бытовой СГ-1. Руководство по эксплуатации», в разделе 2 ЯШИУ.407369.001-15.01 РЭ «Счетчик газа бытовой СГ-1. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарт от 29 декабря 2018 г. № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

ЯШИУ.407369.001 ТУ «Счетчик газа бытовой СГ-1. Технические условия».
