Меры моделей дефектов ОСО-Г (далее - меры) предназначены для воспроизведения и (или) хранения заданной физической величины ширины, длины, глубины искусственных дефектов.

Информация по Госреестру

Основные данные
Номер по Госреестру	78208-20
Наименование	Меры моделей дефектов
Модель	ОСО-Г
Страна-производитель	РОССИЯ
Срок свидетельства (Или заводской номер)	25.05.2025

Производитель / Заявитель

ООО "Микроакустика", г.Екатеринбург

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки	2 года
Зарегистрировано поверок	382
Найдено поверителей	8
Успешных поверок (СИ пригодно)	377 (99%)
Неуспешных поверок (СИ непригодно)	5 (1%)
Актуальность информации	22.12.2024

Поверители

Скачать

	78208-20: Описание типа СИ	Скачать	283.1 КБ
	78208-20: Методика поверки МП 064.Д4-19	Скачать	6.3 MБ

Описание типа

Назначение Описание Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы

Назначение

Описание

Принцип действия мер основан на имитации естественных поверхностных дефектов деталей посредством нанесения на рабочие поверхности деталей искусственных дефектов с заданными шириной, длиной, глубиной (моделей дефектов).

Меры состоят из образцов и составных частей подшипника и с искусственными дефектами с различной шириной, длиной, глубиной и различными местами их нанесения.

Материал изготовления мер приведен в таблице 3.

Общий вид мер представлен в таблице 1.

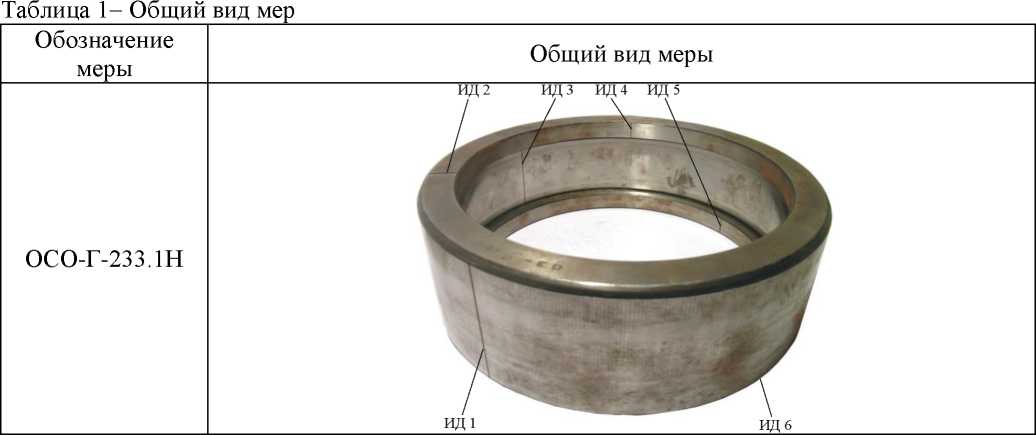

Таблица 1- Общий вид мер

Обозначение меры

Общий вид меры

ОСО-Г-233.1Н

ИД 2 ИД 3 ИД 4 ИД 5

Ш \

----

ИД 1 ИД 6

ОСО-Г-233.1Н-01

ИД1

	гл * г(Л ।
	ч L J \|	^fc" l^B
ОСО-Г-233.1В		Ьы IU£ bkhk J

	WL ЧД. ? чя 4	■Я
	। - i

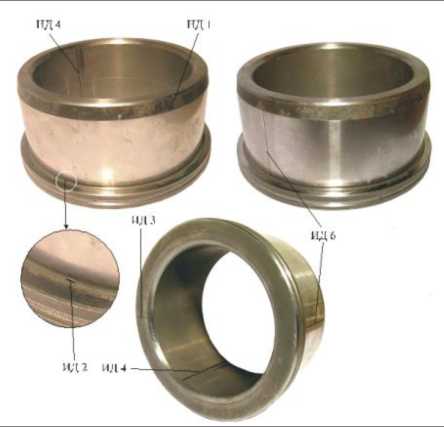

ОСО-Г-233.1В-01	ИД1
	/? НД2' i	Jj
ОСО-Г-233.1У		^^пдз

	к \ 1ГД4
	' 1 '■ «5-0»
ОСО-Г-233.1У-01	1 ■	J „■
	Г1Д1

	ИД1 ИД2 ида ИД4 ИД5
ОСО-Г-043	о	/ / / / / ЕТГ^пвг ИД1 [1Д2 II ДА 11Д4 ИД' . ::4= L.U-1 : —=j-F- = = = -
		z \|;\| J\| J\|; ,\|Д __________________0 ЯНС t Рабочая поверхность Г Рабочая поверхность Ш с июрсои>ватостыо Rz 20 с шероховатостью Rz IfrJ

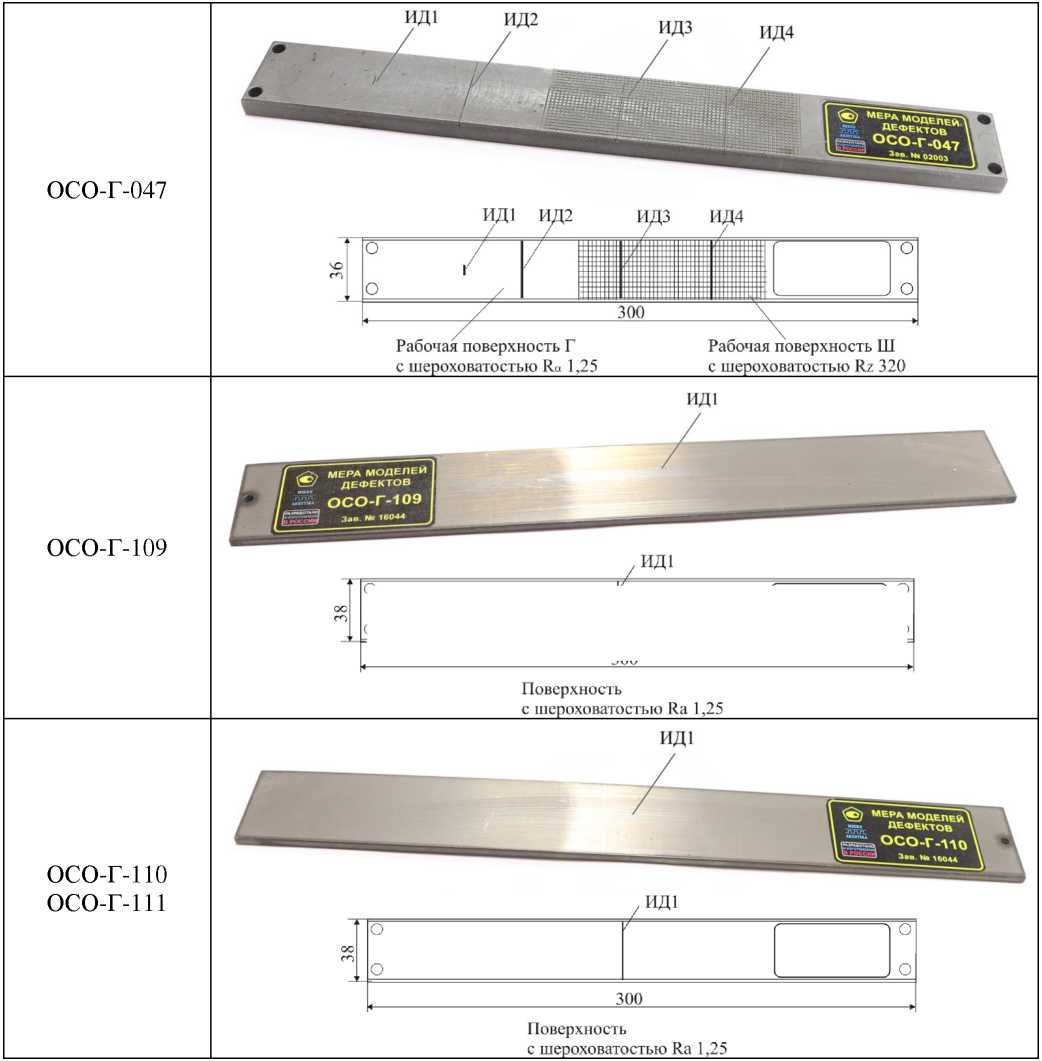

ОСО-Г-047	О 'С т О _	ЛД\| ИД2 .1Я. / ■yt' ИД4 , : “■—--- ' ^-'WSaswSi " _. . - '“^—"^■ииЧ'^тЧввчв ши ид 1 ид:, ид4 / / :: :.JL..... :L.::_ ' о Г ' ______'._:_____________ ________________________z II Illi IJIIIIII lllllll 111111111' ___________________________ о __________ж_____\_______ ■ \ Рл1>г’1Я1т гг'Егрунлстг 1 I’lhmiai ппяс'рхнппч III с шчкпюкиц'ттью К.. 125 с ив^хиыихктью Ri 520	^4
		ВД!
		__■ — F ‘	\
ОСО-Г-109	V : < *;Ж" — ■ о со-Г 1'ja _____ ■ 1^2. - -■ д
ОСО-Г-109	■ о	, ЫД1
		_ —1 о ___________________________зпо_________________________________, 1 1 онср 'iHiieri. < шс\|м?1овьтист2!Ю Hit. ,25
ОСО-Г-110 ОСО-Г-111	4 ~—	ПД1 7^ 'Жс^тд^ Д1Д1
	ОС ■ч	1 J о 300 , 1 ll1HCp.4i.l.1UJl> с цкротоомюстъю Ra 125

Пломбирование мер не предусмотрено.

Программное обеспечение отсутствует.

Технические характеристики

Таблица 2 - Метрологические характеристики

Обозначение меры	Обозначение и место нанесения искусственного дефекта	Наименование характеристики	Значение характеристики, мм	Пределы допускаемой абсолютной погрешности воспроизведения ширины, длины, глубины искусственных дефектов меры, мм
Обозначение меры	Обозначение и место нанесения искусственного дефекта	Номинальное значение ширины, длины, глубины искусственных дефектов меры и его отклонение	Значение характеристики, мм
1	2	3	4	5
ОСО-Г- 233.1Н	ИД1 (наружная поверхность)	Глубина	0,35±0,05	±0,02
	ИД1 (наружная поверхность)	Ширина	0,30±0,20	±0,03
	ИД2 (боковая поверхность со стороны заводского номера)	Глубина	0,35±0,05	±0,02
	ИД2 (боковая поверхность со стороны заводского номера)	Ширина	0,45±0,35	±0,03
	ИД3 (поверхность качения)	Глубина	0,40±0,10	±0,02
	ИД3 (поверхность качения)	Ширина	0,30±0,20	±0,03
	ИД4 (верхняя поверхность борта со стороны заводского номера)	Глубина	0,35±0,05	±0,02
		Ширина	0,30±0,20	±0,03
	ИД5 (верхняя поверхность борта)	Глубина	0,35±0,05	±0,02
	ИД5 (верхняя поверхность борта)	Ширина	0,30±0,20	±0,03
	ИД6 (боковая поверхность)	Глубина	0,40±0,10	±0,02
	ИД6 (боковая поверхность)	Ширина	0,30±0,20	±0,03
ОСО-Г-233.1Н-01	ИД1 (поверхность качения)	Глубина	0,725±0,275	±0,06
		Ширина	0,20±0,10	±0,06
		Длина	4,0±1,0	±0,2
ОСО-Г-233.1В	ИД1 (зарубка на краю борта)	Глубина	0,375±0,125	±0,02
	ИД1 (зарубка на краю борта)	Ширина	0,30±0,20	±0,03
	ИД2 (на переходе от борта к поверхности качения)	Глубина	0,45±0,15	±0,02
	ИД2 (на переходе от борта к поверхности качения)	Ширина	0,30±0,20	±0,03
	ИД3 (боковая поверхность борта)	Глубина	0,20±0,05	±0,02
	ИД3 (боковая поверхность борта)	Ширина	0,30±0,20	±0,03
	ИД4 (посадочная поверхность)	Глубина	0,375±0,125	±0,02
	ИД4 (посадочная поверхность)	Ширина	0,30±0,20	±0,03
	ИД6 (поверхность качения)	Глубина	0,40±0,15	±0,02
	ИД6 (поверхность качения)	Ширина	0,35±0,25	±0,03

1	2	3	4	5
ОСО-Г- 233.1В-01	ИД1 (поверхность качения)	Глубина	0,675±0,325	±0,06
		Ширина	0,20±0,10	±0,03
		Длина	4,0±1,0	±0,2
ОСО-Г- 233.1У	ИД1 (наружная поверхность)	Глубина	0,45±0,15	±0,02
	ИД1 (наружная поверхность)	Ширина	0,175±0,075	±0,03
	ИД2 (боковая поверхность)	Глубина	0,45±0,15	±0,02
	ИД2 (боковая поверхность)	Ширина	0,175±0,075	±0,03
	ИД3 (боковая поверхность)	Глубина	0,35±0,05	±0,02
	ИД3 (боковая поверхность)	Ширина	0,175±0,075	±0,03
	ИД4 (внутренняя поверхность)	Глубина	0,35±0,05	±0,02
	ИД4 (внутренняя поверхность)	Ширина	0,175±0,075	±0,03
ОСО-Г-233.1У-01	ИД1 (боковая поверхность)	Глубина	0,725±0,275	±0,06
		Ширина	0,225±0,125	±0,03
		Длина	4,0±1,0	±0,2
ОСО-Г-903-01	ИД1 (параллельно оси ролика на цилиндрическо й поверхности качения)	Глубина	0,020±0,010	±0,01
ОСО-Г-903-01		Ширина	0,25±0,15	±0,06
ОСО-Г-903-02	ИД2 (параллельно оси ролика на цилиндрическо й поверхности качения)	Глубина	0,05±0,01	±0,01
ОСО-Г-903-02		Ширина	0,25±0,15	±0,06
ОСО-Г-903- 03	ИД3 (параллельно оси ролика на цилиндрическо й поверхности качения)	Глубина	0,09±0,03	±0,02
ОСО-Г-903- 03		Ширина	0,25±0,15	±0,06
ОСО-Г-903-04	ИД4 (параллельно оси ролика на цилиндрическо й поверхности качения)	Глубина	0,12±0,08	±0,03
		Ширина	0,25±0,15	±0,06
		Длина	3,0±1,0	±0,2
ОСО-Г-915-01	ИД1 (параллельно оси ролика на цилиндрическо й поверхности качения)	Глубина	0,020±0,010	±0,01
ОСО-Г-915-01		Ширина	0,25±0,15	±0,06
ОСО-Г-915-02	ИД2 (параллельно оси ролика на цилиндрическо й поверхности качения)	Глубина	0,05±0,01	±0,01
ОСО-Г-915-02		Ширина	0,25±0,15	±0,06

1	2	3	4	5
ОСО-Г-915- 03	ИД3 (параллельно оси ролика на цилиндрическо й поверхности качения)	Глубина	0,09±0,03	±0,02
ОСО-Г-915- 03		Ширина	0,25±0,15	±0,06
ОСО-Г-915- 04	ИД4 (параллельно оси ролика на цилиндрическо й поверхности качения)	Глубина	0,12±0,08	±0,03
		Ширина	0,25±0,15	±0,06
		Длина	3,0±1,0	±0,2
ОСО-Г-904	ИД1 (в углу окна одного из оснований сепаратора, на наружной стороне сепаратора)	Глубина	1,125±0,125	±0,06
ОСО-Г-904		Ширина	0,325±0,125	±0,06
ОСО-Г-917	ИД1 (в углу окна одного из оснований сепаратора, на наружной стороне сепаратора)	Глубина	1,025±0,225	±0,06
ОСО-Г-917		Ширина	0,325±0,125	±0,06
ОСО-Г-927	ИД1 (в углу окна одного из оснований сепаратора, на наружной стороне сепаратора)	Глубина	1,025±0,225	±0,06
ОСО-Г-927		Ширина	0,325±0,125	±0,06
ОСО-Г-041	ИД1 (плоская поверхность)	Глубина	1,6±0,6	±0,5
		Ширина	0,325±0,075	±0,06
		Длина	3,3±0,3	±0,2
	ИД2 (плоская поверхность)	Глубина	2,1±0,4	±0,5
		Ширина	0,325±0,075	±0,06
		Длина	36,0±0,5	±0,2
	ИД3 (плоская поверхность)	Глубина	0,575±0,075	±0,10
		Ширина	0,325±0,075	±0,06
		Длина	36,0±0,5	±0,2
	ИД4 (плоская поверхность)	Глубина	0,20±0,05	±0,02
		Ширина	0,325±0,075	±0,06
		Длина	36,0±0,5	±0,2
	ИД5 (плоская поверхность)	Глубина	0,80±0,20	±0,02
		Ширина	0,325±0,075	±0,06
		Длина	36,0±0,5	±0,2

1	2	3	4	5
ОСО-Г-042	ИД1 (вдоль образующей цилиндрическо й поверхности)	Глубина	1,6±0,6	±0,5
		Ширина	0,325±0,075	±0,06
		Длина	32,5±2,5	±0,2
	ИД2 (поперёк образующей цилиндрическо й поверхности)	Глубина	1,7±0,3	±0,5
		Ширина	0,325±0,075	±0,06
		Длина	17,5±2,5	±0,2
ОСО-Г-043	ИД1 (плоская поверхность)	Глубина	2,05±0,15	±0,5
		Ширина	0,325±0,075	±0,06
		Длина	3,3±0,3	±0,2
	ИД2 (плоская поверхность)	Глубина	2,25±0,25	±0,5
		Ширина	0,325±0,075	±0,06
		Длина	36,0±0,5	±0,2
	ИД3 (плоская поверхность)	Глубина	0,65±0,15	±0,02
		Ширина	0,325±0,075	±0,06
		Длина	36,0±0,5	±0,2
	ИД4 (плоская поверхность)	Глубина	0,30±0,10	±0,02
		Ширина	0,325±0,075	±0,06
		Длина	36,0±0,5	±0,2
	ИД5 (плоская поверхность)	Глубина	0,95±0,15	±0,02
		Ширина	0,325±0,075	±0,06
		Длина	36,0±0,5	±0,2
ОСО-Г-047	ИД1 (плоская поверхность)	Глубина	1,0±0,1	±0,1
		Ширина	0,325±0,075	±0,06
		Длина	4,95±0,55	±0,2
	ИД2 (плоская поверхность)	Глубина	1,975±0,075	±0,06
		Ширина	0,325±0,075	±0,06
		Длина	36,0±0,5	±0,2
	ИД3 (плоская поверхность)	Глубина	0,75±0,25	±0,2
		Ширина	0,325±0,075	±0,06
		Длина	36,0±0,5	±0,2
	ИД4 (плоская поверхность)	Глубина	2,7±0,4	±0,5
		Ширина	0,325±0,075	±0,06
		Длина	36,0±0,5	±0,2
ОСО-Г-109	ИД1 (плоская поверхность)	Ширина	0,003±0,001	±0,001
ОСО-Г-110	ИД1 (плоская поверхность)	Ширина	0,013±0,003	±0,003
ОСО-Г-111	ИД1 (плоская поверхность)	Ширина	0,024±0,004	±0,003

Таблица 3 - Основные технические характеристики

Обозначение меры	Материал изготовления	Наименование характеристики	Значение характеристики
1	2	3	4
ОСО-Г-233.1Н, ОСО-Г-233.1Н-01	Сталь ШХ-15	Габаритные размеры (наружный диаметр), мм, не более	250
		Габаритные размеры (высота), мм, не более	80
		Масса, кг, не более	7,5

1	2	3	4
ОСО-Г-233.1В, ОСО-Г-233.1В- 01	Сталь ШХ-4	Габаритные размеры (наружный диаметр), мм, не более	173
		Габаритные размеры (высота), мм, не более	80
		Масса, кг, не более	4,4
ОСО-Г-233.1У, ОСО-Г-233.1У-01	Сталь ШХ-4	Габаритные размеры (наружный диаметр), мм, не более	173
		Габаритные размеры (высота), мм, не более	14
		Масса, кг, не более	1,2
ОСО-Г-903-01, ОСО-Г-903-02, ОСО-Г-903-03, ОСО-Г-903-04	Сталь ШХ-4	Габаритные размеры (наружный диаметр), мм, не более	32
		Габаритные размеры (высота), мм, не более	52
		Масса, кг, не более	1,7
ОСО-Г-915-01, ОСО-Г-915-02, ОСО-Г-915-03, ОСО-Г-915-04	Сталь ШХ-4	Габаритные размеры (наружный диаметр), мм, не более	34
		Габаритные размеры (высота), мм, не более	55
		Масса, кг, не более	2,0
ОСО-Г-904	Латунь ЛС-961	Габаритные размеры (наружный диаметр), мм, не более	206,3
		Габаритные размеры (высота), мм, не более	69,3
		Масса, кг, не более	2,3
ОСО-Г-917	Латунь ЛС-961	Габаритные размеры (наружный диаметр), мм, не более	240,3
		Габаритные размеры (высота), мм, не более	72,3
		Масса, кг, не более	3,1
ОСО-Г-927	Латунь ЛС-961	Габаритные размеры (наружный диаметр), мм, не более	267,3
		Габаритные размеры (высота), мм, не более	73,0
		Масса, кг, не более	3,1
ОСО-Г-041, ОСО-Г-047	Сталь 20	Габаритные размеры (ДхШхВ), мм, не более	300х36х9
ОСО-Г-041, ОСО-Г-047	Сталь 20	Масса, кг, не более	0,9
ОСО-Г-042	Сталь 20	Габаритные размеры (ДхШхВ), мм, не более	150х28х22
ОСО-Г-042	Сталь 20	Масса, кг, не более	0,7
ОСО-Г-043	Сталь 45	Габаритные размеры (ДхШхВ), мм, не более	300х36х9
ОСО-Г-043	Сталь 45	Масса, кг, не более	0,9
ОСО-Г-109, ОСО-Г-110, ОСО-Г-111	Сталь 40Х	Габаритные размеры (ДхШхВ), мм, не более	300х38х5
ОСО-Г-109, ОСО-Г-110, ОСО-Г-111	Сталь 40Х	Масса, кг, не более	0,4
Условия эксплуатации: Температура окружающей среды, °С			от +15 до +25
Средний срок службы мер (комплекта мер), лет			12

Знак утверждения типа

наносится печатным способом на титульный лист формуляра и методом наклейки этикетки на упаковку (пенал) меры.

Комплектность

Таблица 4 - Комплектность мер

Наименование	Обозначение	Количество
Мера моделей дефектов ОСО-Г*		1 шт.
Упаковка (пенал)**		1 шт.
Транспортная тара		1 шт.
Формуляр**		1 экз.
Методика поверки	МП 064.Д4-19	1 экз.
* - тип и количество мер в соответствии с заказом * * - в соответствии с количеством мер

Поверка

осуществляется по документу МП 064.Д4-19 «ГСИ. Меры моделей дефектов ОСО-Г. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 25.12.2019.

Основные средства поверки:

Государственный вторичный эталон единицы шероховатости Rmax, Rz в диапазоне значений от 0,001 да 400 мкм, единицы шероховатости Ra в диапазоне значений от 0,001 до 100 мкм по ГПС ГОСТ 8.296-2015 «Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 3000 мкм и Ra в диапазоне от 0,001 до 750 мкм».

Микроскоп большой инструментальный БМИ-1 (рег. № 1363-60).

Допускается применять не указанные в перечне средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

МИ 2839-2003 «Геометрические параметры слепков-копий участков поверхностей изделий. Методика выполнения измерений», используя оттискно-слепочный материал «Компар-СТ»

Нормативные документы

ТУ 4276-110-20883295-2011 «Меры моделей дефектов ОСО-Г. Технические условия».

МКИЯ.427600.001 ТУ

Смотрите также

Установки испытательные высоковольтные ВИСТ

78209-20

ВИСТ Установки испытательные высоковольтные

ООО "Энергоспецтехника", г.Вологда

Установки испытательные высоковольтные ВИСТ (далее - установки) предназначены для воспроизведений и измерений напряжения постоянного и переменного тока, и измерений силы постоянного и переменного тока.

Подробнее

78210-20

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии АО "Международный аэропорт "Уфа"

ООО "КУРС", г.Уфа

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии АО «Международный аэропорт «Уфа» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электрической энергии, потребленной за ус...

Подробнее

78211-20

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) Тюменской ТЭЦ-2 филиала Энергосистема "Западная Сибирь" ПАО "Фортум"

ПАО "Фортум", г.Москва

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) Тюменской ТЭЦ-2 филиала Энергосистема «Западная Сибирь» ПАО «Фортум» предназначена для измерений активной и реактивной электрической энергии и...

Подробнее

Счетчики электрической энергии однофазные статические РиМ 189.1Х

78212-20

РиМ 189.1Х Счетчики электрической энергии однофазные статические

ООО "Рим-Рус", г.Рязань

Счетчики электрической энергии однофазные статические РиМ 189.1Х (далее -счетчики) предназначены для измерений (в зависимости от исполнения): активной и реактивной электрической энергии; мощности (активной, реактивной) в однофазных двухпроводных элек...

Подробнее

78213-20

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Газпром энерго" ООО "Газпром трансгаз Москва" Курское ЛПУ МГ КС "Курская"

ИТЦ ООО "Газпром энерго", г.Оренбург

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «Газпром энерго» ООО «Газпром трансгаз Москва» Курское ЛПУ МГ КС «Курская» (далее - АИИС КУЭ) предназначена для измерений приращений активной и реактивной э...

Подробнее
