Весы автомобильные Талант
| Номер в ГРСИ РФ: | 78259-20 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | ООО "Новые автоматизированные измерительные системы" (НАИС), г.Ростов-на-Дону |
| 78259-20: Описание типа СИ | Скачать | 221.3 КБ |
Весы автомобильные Талант (далее - весы) применяются для измерения массы автомобильных транспортных средств.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78259-20 |
| Наименование | Весы автомобильные |
| Модель | Талант |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 06.05.2025 |
Производитель / Заявитель
ООО "Новые автоматизированные измерительные системы" (НАИС), г.Ростов-на-Дону
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 813 |
| Найдено поверителей | 57 |
| Успешных поверок (СИ пригодно) | 810 (100%) |
| Неуспешных поверок (СИ непригодно) | 3 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 78259-20: Описание типа СИ | Скачать | 221.3 КБ |
Описание типа
Назначение
Весы автомобильные Талант (далее - весы) применяются для измерения массы автомобильных транспортных средств и транспортных средств сельскохозяйственного назначения.
Описание
Принцип действия весов основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента, которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами весов с дальнейшим определением значения массы объекта измерений.
Измеренное значение массы отображается в визуальной форме на дисплее весов, а также может быть передано через цифровой интерфейс связи на персональный компьютер и/или вторичный дисплей.
Весы состоят из:
- грузоприемного устройства (далее — ГПУ), включающего в себя тензорезисторные весоизмерительные датчики (Т.2.2.1 ГОСТ OIML R 76-1—2011; далее — датчики);
- весоизмерительного прибора (индикатор по Т.2.2.2 ГОСТ OIML R 76-1—2011 или терминал по Т.2.2.5 ГОСТ OIML R 76-1—2011; далее прибор) или устройства обработки аналоговых данных по Т.2.2.3 ГОСТ OIML R 76-1-2011 (далее - УОАД) (при использовании датчиков с аналоговым выходным сигналом и терминалом).
ГПУ включает в себя от одной до пяти секций, представляющих собой металлическую либо бетонную конструкцию для размещения транспортного средства (далее - ТС), каждая из которых опирается на четыре датчика. Соседние секции могут иметь общие точки опоры (датчик). ГПУ может быть установлено на одном уровне с поверхностью дорожного полотна или над ним. Во втором случае для заезда и съезда транспортных средств, ГПУ оборудуется пандусами. ГПУ монтируется на железобетонный фундамент или другое заранее подготовленное основание (свайное, асфальтобетонное, металлическое, щебёночное, железобетонные дорожные плиты).
В весах используются следующие датчики:
- датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS, модификации ZSFY, регистрационный № 75819-19;
- датчики весоизмерительные сжатия RC3, регистрационный № 50843-12;
- датчики весоизмерительные тензорезисторные CDL, регистрационный № 71534-18;
- датчики весоизмерительные тензорезисторные С, модификации С16А, C16i,
регистрационный № 67871-17;
- датчики весоизмерительные тензорезисторные Sierra, модификация SBM14, регистрационный № 76409-19;
- датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column, модификации HM14H1, HM14H, регистрационный № 55371-19;
- датчики весоизмерительные тензорезисторные WBK, регистрационный № 56685-14;
- датчики весоизмерительные тензорезисторные WBK-D, регистрационный № 54471-13.
В весах используются следующие приборы весоизмерительные:
- приборы весоизмерительные i 20, i 30, i 35, i 40, I 200, I 300, I 400 (I 410), I 700, модификации i 30, i 35, i 400, регистрационный № 58867-14;
- индикатор ВТ-008 или терминал ВТ-009, изготовитель ООО «НАИС»;
- терминалы весоизмерительные CI, NT, модификация CI-600D, регистрационный № 54472-13;
- прибор весоизмерительный CI, BI, NT и PDI, модификации CI-6000A, CI-5200A, CI-5010A регистрационный № 50968-12;
- приборы весоизмерительные DIS2116, DWS2103, модификация DIS2116,
регистрационный № 61809-15.
В весах используются следующие УОАД:
- блок преобразования аналогового сигнала тензодатчиков в цифровой код БТС4, изготовитель ООО «НАИС»;
Сигнальные кабели датчиков напрямую или через соединительную коробку подключаются к весоизмерительному прибору.
Общий вид ГПУ весов представлен на рисунке 1.

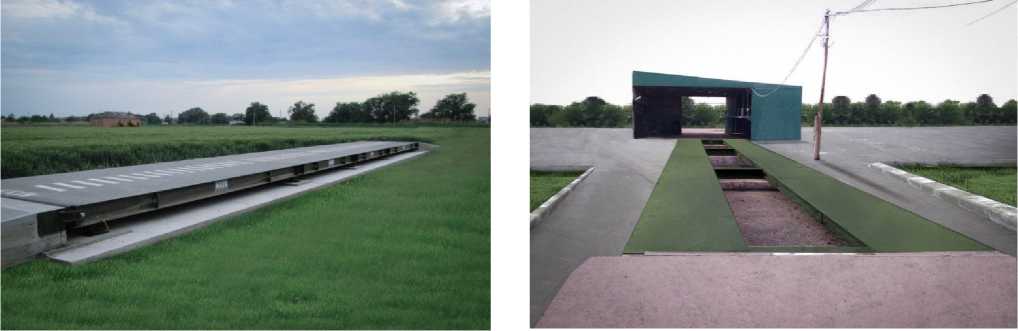

Рисунок 1 - Общий вид ГПУ весов (примеры)
Модификации весов имеют обозначения вида Талант-[1]-[2]-[3]-[4]-[5]-[6]. Расшифровка
индексов в обозначении модификаций приведена в таблице 1.
Таблица 1 — Расшифровка индексов в обозначении модификаций
|
Индекс |
Значение |
Расшифровка |
|
[1] |
20; 30; 40; 60; 80; 100; 120 |
Максимальное значение нагрузки (Max), т |
|
[2] |
от 4 до 30 |
Длина ГПУ, м |
|
[3] |
от 1 до 4 |
Значение ширины ГПУ, м |
|
[4] |
от 1 до 5 |
Количество секций (грузоприемных платформ) в составе ГПУ весов |
|
[5] |
Ц; а |
Условное обозначение датчика в составе весов: Ц (цифровой); А (аналоговый) |
|
Индекс |
Значение |
Расшифровка |
|
[6] |
Н; В; С; К |
Тип исполнения ГПУ (допускается сочетание букв в индексе): Н - надземный; В - врезной, поверхность секций устанавливается на уровне дорожного полотна; С - сборно-разборный; К - колейный. |
Маркировочная табличка весов содержит следующие основные данные:
- торговая марка изготовителя или его полное наименование;
- знак утверждения типа;
- обозначение типа и модификации весов;
- заводской (серийный) номер весов;
- класс точности;
- максимальная нагрузка (Max);
- минимальная нагрузка (Min);
- поверочный интервал (e);
- диапазон выборки массы тары;
- диапазон температур ГПУ (если применимо);
- диапазон температур прибора (если применимо);
- год выпуска.
Общий вид приборов, УОАД, а также схема пломбировки, представлены на рисунках 2-3
CI-5010A, CI-5200A CI-6000A i 30
i 35 i 400
ВТ-008, ВТ-009
CI-600D
DIS2116
БТС4

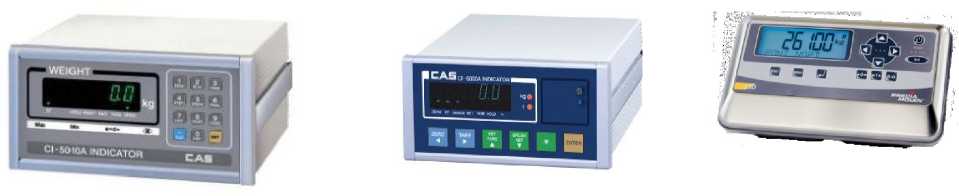

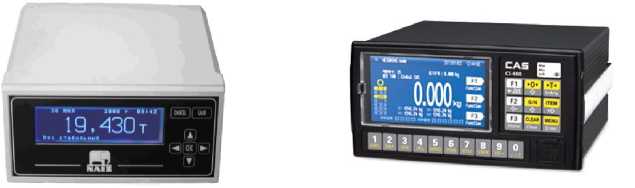

Рисунок 2 - Общий вид приборов
CI -6000А
ВТ-008, ВТ-009
i 400
i 30, i 35
DIS2116
2
БТС-4
CI-600D

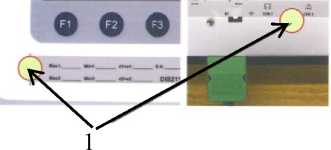

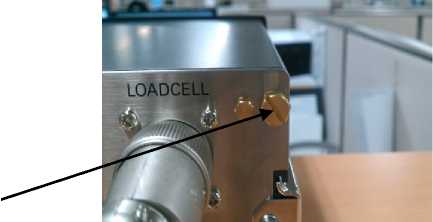

Рисунок 3 - Схема пломбировки от несанкционированного доступа (1-пломба в виде разрушаемой наклейки, 2-свинцовая или пластиковая пломба, 3-мастичная пломба)
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным используется в стационарной (закрепленной) аппаратной части с определенными программными средствами. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования изготовителя.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая ограничивает доступ к переключателю настройки и регулировки, находящемуся на печатной плате. Изменение метрологически значимых параметров, настройка и регулировка, не могут быть осуществлены без нарушения защитной пломбы.
Для защиты ПО приборов ВТ-008, ВТ-009 от несанкционированного доступа к
настройкам и данным измерений обеспечивается защитной пломбой (свинцовой или пластиковой), которая находится на корпусе прибора. Защитная пломба ограничивает доступ к переключателю регулировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы, также применяется разграничение прав доступа к параметрам регулировки посредством пароля. Для контроля изменений метрологически значимых параметров предусмотрен несбрасываемый счетчик (электронная пломба), значение которого меняется при изменении метрологически значимых параметров регулировки и настройки и могут быть выведены на дисплей (в соответствии с эксплуатационной документацией на прибор).
Защита ПО от непреднамеренных и преднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014
аблица 2 - Идентификационные признаки ПО
|
Идентификационные данные (признаки) |
Значение | ||||
|
Обозначение модификации прибора |
i 30; i 35; i 400 |
ВТ-008; ВТ-009 |
CI-600D |
CI-6000A |
CI-5200A; CI-5010A |
|
Идентификационное наименование ПО |
— |
— |
— |
CI-6000A series firmware |
CI 5000 series firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
V 2.х.у |
V1.10 |
1.00, 1.01, 1.02, 1.03, 1.04 |
1.01; 1.02; 1.03; |
1.0010; 1.0020; 1.0030 |
|
Цифровой идентификатор ПО |
— |
24354 |
— |
отсутствует, исполняемый код недоступен |
— |
|
* Примечание: «х» и «у» не относятся к метрологически значимой части ПО | |||||
Технические характеристики
Таблица 3 - Метрологические характеристики_____
|
Наименование характеристики |
Значение |
|
Класс точности по ГОСТ OIML R 76—1—2011 |
III |
|
Диапазон выборки массы тары, % Мах |
100 |
|
Максимальная нагрузка (Max), действительная цена деления (d), поверочный интервал (e), число поверочных интервалов (n) |
См. таблицы 4-6 |
Таблица 4 - Однодиапазонные весы
|
Обозначение модификации |
Метрологическая характеристика | ||
|
Max, т |
e=d, кг |
n | |
|
Талант-20-[2]-[3]-[4]-[5]-[6] |
20 |
10 |
2000 |
|
Талант-30-[2]-[3]-[4]-[5]-[6] |
30 |
10 |
3000 |
|
Талант-40-[2]-[3]-[4]-[5]-[6]* |
40 |
10 |
4000 |
|
Талант-60-[2]-[3]-[4]-[5]-[6] |
60 |
20 |
3000 |
|
Талант-80-[2]-[3]-[4]-[5]-[6]* |
80 |
20 |
4000 |
|
Талант-80-[2]-[3]-[4]-[5]-[6] |
80 |
50 |
1600 |
|
Талант-100-[2]-[3]-[4]-[5]-[6] |
100 |
50 |
2000 |
|
Талант-120-[2]-[3]-[4]-[5]-[6] |
120 |
50 |
2400 |
*) Используются весоизмерительные датчики с числом поверочных интервалов n lc > 4000
Весы с числом поверочных интервалов n более 3000 устанавливаются в защищенных от механических и атмосферных воздействий сооружениях.
Таблица 5 - Многодиапазонные весы
|
Обозначение модификации |
Метрологические характеристики в диапазоне взвешивания | ||||||||
|
W1 |
W2 |
W3 | |||||||
|
Maxi, т |
e i= di, кг |
П1 |
Max2, т |
e 2=d2, кг |
П2 |
Max3, т |
e 3=d3, кг |
П3 | |
|
Талант-40-[2]-[3]-[4]-[5]-[6] |
30 |
10 |
3000 |
40 |
20 |
2000 |
— |
— |
— |
|
Талант-60-[2]-[3]-[4]-[5]-[6] |
30 |
10 |
3000 |
60 |
20 |
3000 |
— |
— |
— |
|
Талант-80-[2]-[3]-[4]-[5]-[6]* |
30 |
10 |
3000 |
60 |
20 |
3000 |
80 |
50 |
1600 |
|
Талант-80-[2]-[3]-[4]-[5]-[6]* |
40 |
10 |
4000 |
80 |
20 |
4000 |
— |
— |
— |
|
Талант-80-[2]-[3]-[4]-Ц-[6]* |
35 |
10 |
3500 |
70 |
20 |
3500 |
80 |
50 |
1600 |
|
Талант-100-[2]-[3]-[4]-[5]-[6]* |
40 |
10 |
4000 |
80 |
20 |
4000 |
100 |
50 |
2000 |
|
Талант-100-[2]-[3]-[4]-[5]-[6]* |
30 |
10 |
3000 |
60 |
20 |
3000 |
100 |
50 |
2000 |
|
Талант-120-[2]-[3]-[4]-[5]-[6] |
60 |
20 |
3000 |
120 |
50 |
2400 |
— |
— |
— |
|
Талант-120-[2]-[3]-[4]-[5]-[6]* |
40 |
10 |
4000 |
80 |
20 |
4000 |
120 |
50 |
2400 |
|
Талант-120-[2]-[3]-[4]-Ц-[6]* |
35 |
10 |
3500 |
70 |
20 |
3500 |
120 |
50 |
2400 |
*) Используются весоизмерительные датчики с числом поверочных интервалов n lc > 4000
Весы с числом поверочных интервалов n более 3000, устанавливаются в защищенных от механических и атмосферных воздействий сооружениях.
Таблица 6 - Основные технические характеристики
|
Характеристика |
Значение |
|
Диапазон температуры для ГПУ, °C, при использовании датчиков: — ZSFY, CDL, WBK-D, — С16А, C16i — WBK С3 — WBK С4 — SBM14K, SBM14G, HM14H1, HM14H — RC3 |
от —40 до +40 от —50 до +50 от —40 до +50 от —20 до +50 от —30 до +40 от —10 до +40 |
|
Диапазоны рабочих температур для приборов — i 30, i 35, i 400, CI-6000A, CI-5200A, CI-5010A, DIS2116 —CI-600D —ВТ-008, ВТ-009 |
от —10 до +40 от —40 до +40 от +5 до +40 |
|
Диапазон температуры для БТС-4, °С |
от —30 до +50 |
|
Параметры электропитания весов от сети переменного тока: - напряжение, В - частота, Гц |
от 187 до 242 50±1 |
|
Параметры электропитания весов от сети постоянного тока: - номинальное напряжение, В - Потребляемая мощность, ВА, не более |
от 9 до 15 15 |
|
Габаритные размеры ГПУ, м, не более — длина — ширина |
30 4 |
Знак утверждения типа
наносится на маркировочную табличку, расположенную на корпусе прибора и/или ГПУ весов, а также типографским способом на титульный лист эксплуатационного документа.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы |
— |
1 шт. |
|
Руководство по эксплуатации. Паспорт |
РЭ (ПС) 4274-013-48254431-2019 |
1 экз. |
|
Руководство по эксплуатации на прибор |
— |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» Руководства по эксплуатации весов.
Нормативные документы
ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».
ТУ 4274-013-48254431-2019 «Весы автомобильные Талант. Технические условия».
