Трансформаторы напряжения VTB
| Номер в ГРСИ РФ: | 78284-20 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "ESITAS Elektrik Sanayi ve Ticaret. A.S.", Турция |
| 78284-20: Описание типа СИ | Скачать | 152.9 КБ |
Трансформаторы напряжения VTB (далее по тексту - трансформаторы) предназначены для масштабного преобразования напряжения переменного тока, передачи сигналов измерительной информации средствам измерений и устройствам защиты и управления в электрических сетях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78284-20 |
| Наименование | Трансформаторы напряжения |
| Модель | VTB |
| Страна-производитель | ТУРЦИЯ |
| Срок свидетельства (Или заводской номер) | 04.06.2025 |
Производитель / Заявитель
Фирма "ESITAS Elektrik Sanayi ve Ticaret. A.S.", Турция
ТУРЦИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 8 лет |
| Зарегистрировано поверок | 33 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 33 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 26.04.2024 |
Поверители
Скачать
| 78284-20: Описание типа СИ | Скачать | 152.9 КБ |
Описание типа
Назначение
Трансформаторы напряжения VTB (далее по тексту - трансформаторы) предназначены для масштабного преобразования напряжения переменного тока, передачи сигналов измерительной информации средствам измерений и устройствам защиты и управления в электрических сетях переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов основан на преобразовании напряжения промышленной частоты в напряжения для измерения, а также гальванического разделения измерительных приборов от цепи высокого напряжения.
Трансформаторы являются однофазными, индуктивными, заземляемыми с литой изоляцией. Первичные и вторичные обмотки залиты эпоксидной смолой. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции.
Выводы первичной обмотки трансформаторов расположены на верхней части корпуса.
Зажимы вторичных обмоток расположены на литом выступе корпуса и закрываются пластмассовой пломбируемой крышкой.
Основание трансформаторов снабжено металлической пластиной, соединенной с диэлектрическим корпусом. Для крепления трансформаторов на месте эксплуатации на металлической пластине изготовлены четыре отверстия.
Трансформаторы изготавливаются в следующих исполнениях, отличающихся классом напряжения, габаритными размерами и массой: VTB 10-K и VTB 20-K.
Заводской номер трансформатора наносится на шильд методом гравировки или штамповки.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке в соответствии с действующим законодательством.

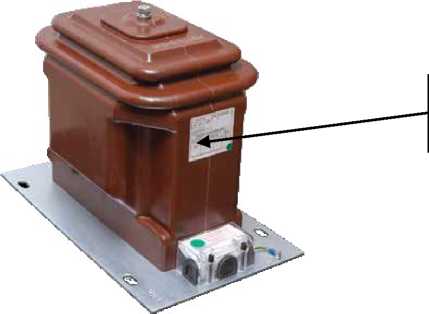

Общий вид трансформаторов с указанием места пломбирования от несанкционированного доступа представлен на рисунке 1.
Место пломбировки
несанкционированного доступа
Рисунок 1 - Общий вид трансформаторов с указанием места пломбирования от
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | |
|
VTB 10-K |
VTB 20-K | |
|
1 |
2 |
3 |
|
Класс напряжения |
от 3,3 до 17,51) |
от 12 до 241) |
|
Номинальное напряжение первичной обмотки, кВ |
от 3,3/^3 до 15,8/^32) |
от 10/^3 до 20/^32) |
|
Наибольшее рабочее напряжение, кВ |
от 3,6 до 17,5 |
от 12 до 24 |
|
Номинальное напряжение основных вторичных обмоток, В |
100/Д 110/Д 120/^3 |
100/\3; 110/Д 120/\3 |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3; 100; 110/3; 120/3 100/Д 110/Д 120/\3 | |
|
Классы точности основных вторичных обмоток для измерений |
0,2; 0,5; 1,0; 3 | |
|
Классы точности дополнительной вторичной обмотки для защиты |
3P; 6P | |
|
Номинальная мощность основных вторичных обмоток, В^А, при их суммарной нагрузке при коэффициенте мощности от 0,5 до 1 (нагрузка типа I по ГОСТ 1983-2015) |
от 5 до 20 включ. | |
|
Номинальная мощность основных вторичных обмоток, В^А, при их суммарной нагрузке при коэффициенте мощности 0,8 (нагрузка типа II по ГОСТ 1983-2015) |
от 10 до 100 включ. | |
Продолжение таблицы 1
|
1 |
2 |
3 |
|
Номинальная мощность основных вторичных обмоток, В\Л, при их суммарной нагрузке при коэффициенте мощности от 0,5 до 1 (нагрузка типа I по ГОСТ 1983-2015) |
от 5 до 20 включ. | |
|
Номинальная мощность дополнительной вторичной обмотки, В\Л, при их суммарной нагрузке при коэффициенте мощности 0,8 (нагрузка типа II по ГОСТ 1983-2015) |
от 5 до 100 включ. | |
|
Предельная мощность, В^А |
250 | |
|
Номинальная частота, Гц |
50 | |
|
1) - конкретное значение класса напряжения выбирается в соответствии с ГОСТ 1983-2015; 2) - конкретное значение номинального напряжения первичной выбирается в соответствии с ГОСТ 1983-2015. | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики | |
|
VTB 10-K |
VTB 20-K | |
|
Масса, кг, не более |
35 |
45 |
|
Габаритные размеры, мм, не более: - ширина - длина - высота |
148 355 220 |
178 355 280 |
|
Рабочие условия эксплуатации -температура окружающего воздуха, °C |
от -45 до + 40 | |
|
Средняя наработка на отказ, ч, не менее |
219000 | |
|
Средний срок службы, лет, не менее |
25 | |
Знак утверждения типа
наносится на табличку трансформатора и на титульный лист эксплуатационной документации -типографским способом.
Комплектность
Таблица 3 - Комплектность трансформаторов
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения VTB* |
VTB 10K VTB 20K |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
* - Обозначение изменяется в зависимости от заказа. | ||
Сведения о методах измерений
приведены в разделе «Установка» руководства по эксплуатации
Нормативные документы
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Техническая документация изготовителя
