Трансформаторы тока GI, GIS, GS, GSWS
| Номер в ГРСИ РФ: | 78292-20 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "RITZ Instrument Transformers GmbH", Германия |
| 78292-20: Описание типа СИ | Скачать | 135.6 КБ |
Трансформаторы тока GI, GIS, GS, GSWS (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78292-20 |
| Наименование | Трансформаторы тока |
| Модель | GI, GIS, GS, GSWS |
| Страна-производитель | ГЕРМАНИЯ |
| Срок свидетельства (Или заводской номер) | 04.06.2025 |
Производитель / Заявитель
Фирма "RITZ Instrument Transformers GmbH", Германия
ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 8 лет |
| Зарегистрировано поверок | 24 |
| Найдено поверителей | 3 |
| Успешных поверок (СИ пригодно) | 24 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 78292-20: Описание типа СИ | Скачать | 135.6 КБ |
Описание типа
Назначение
Трансформаторы тока GI, GIS, GS, GSWS (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы тока GI, GS, GIS, GSWS по принципу конструкции - опорные. По виду изоляции - литые. По числу ступеней трансформации - одноступенчатые. Предназначены для внутренней установки в комплектные распределительные устройства (КРУ) и другие электроустановки и являются самостоятельными изделиями.
Трансформаторы выполнены в виде опорной конструкции и содержат магнитопроводы, первичную и вторичные обмотки, залитые эпоксидным компаундом, который формирует корпус трансформатора и защищает его внутренние части от механических повреждений и проникновения влаги.
Выводы первичной обмотки расположены на верхнем торце трансформаторов и представляют собой контактные площадки с болтами М12 для крепления токоведущих шин.
Выводы вторичных обмоток расположены в контактной коробке, расположенной в нижней части корпуса трансформаторов. Для крепления вторичных цепей к выводам вторичной обмотки используются болты М5 или М6. Коробка снабжена защитной крышкой с возможностью пломбирования от несанкционированного доступа. На основании трансформаторов имеются отверстия для его крепления и клемма заземления с болтом М8.
Трансформаторы выпускаются в ряде модификаций, отличающихся номинальным напряжением, номинальным первичным током, формой корпуса, габаритными размерами и массой.
Модификации трансформаторов определяются структурой условного обозначения, представленной на рисунке 1.
На трансформаторах имеется табличка технических данных.
Общий вид трансформаторов представлен на рисунках 2 - 7.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Нанесение знака поверки на трансформаторы не предусмотрено.
Место нанесения заводских (серийных номеров) - на табличке технических данных на боковой панели корпуса трансформаторов; способ нанесения - типографская печать на самоклеющейся бумаге (или лазерная гравировка на металле); формат - цифровой код, состоящий из арабских цифр.
Рабочее положение в пространстве - любое.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
G I / S W S XX X - XX
| Номер конструктивного исполнения (сочетание цифр от 0 до 9) Габаритный размер (строчная или заглавная буква латинского _______алфавита)___________________________________________________ _________Номер модификации___________________________________ Schmale Bauform - особая узкая конструкция по DIN 42600
________________Wandler - трансформатор___________________________________ _______________________I - сила тока / S - Stutzer - опорный_______________________________
GieBharz - литая изоляция
Рисунок 1 - Структура условного обозначения трансформаторов тока GI, GIS, GS, GSWS

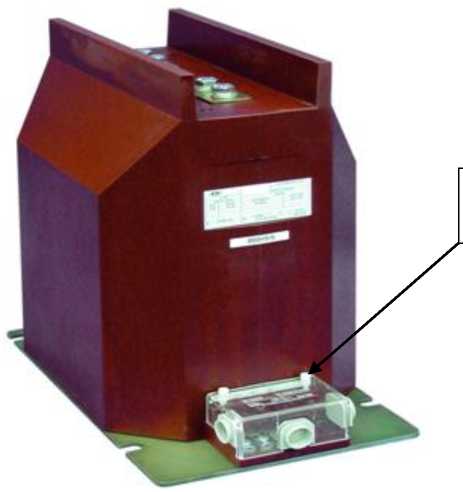

Место пломбировки

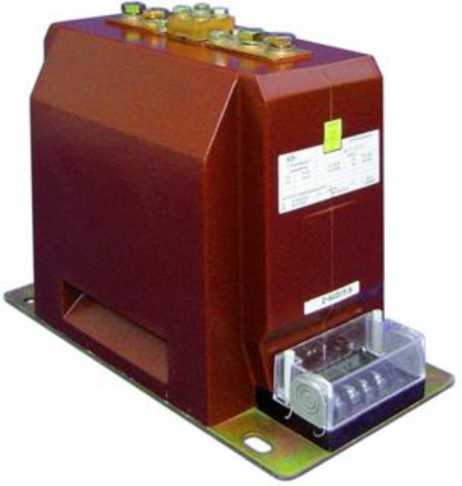

Рисунок 2 - Общий вид трансформаторов тока GI 36

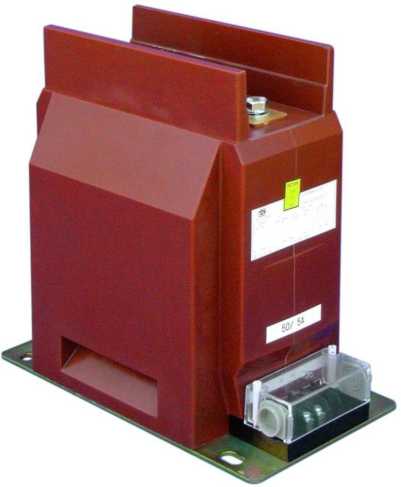

Рисунок 3 - Общий вид трансформаторов тока GIS 12, GIS 24 с изолирующим барьером

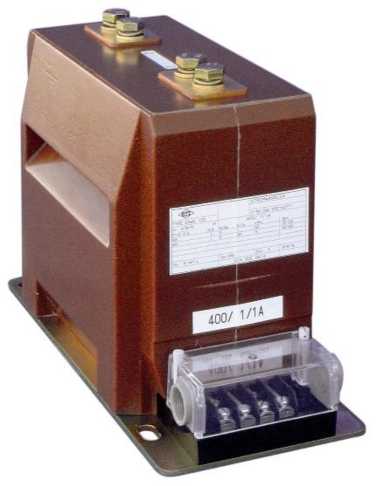

Рисунок 5 - Общий вид трансформаторов тока GS 12, GS 24

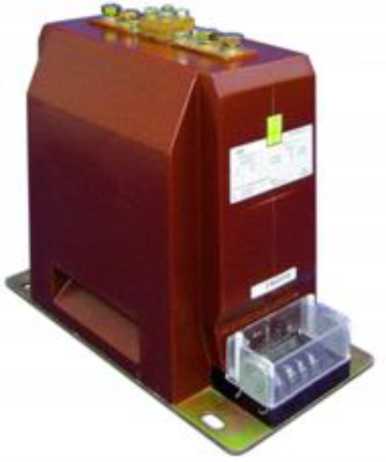

Рисунок 7 - Общий вид трансформаторов тока GSWS 24
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификаций | ||||
|
GS 12 |
GIS 12, GSWS 12 |
GS 24 |
GIS 24, GSWS 24 |
GI 36 | |
|
Номинальное напряжение, кВ |
6; 10 |
6; 10 |
15; 20 |
15; 20 |
35 |
|
Наибольшее рабочее напряжение, кВ |
7,2; 12 |
7,2; 12 |
17,5; 24 |
17,5; 24 |
40,5 |
|
Номинальный первичный ток, А |
от 5 до 1500 |
от 5 до 4000 |
от 5 до 1500 |
от 5 до 4000 |
от 5 до 3000 |
|
Номинальный вторичный ток, А |
1 и/или 5 | ||||
|
Число вторичных обмоток |
от 1 до 5 | ||||
|
Номинальная вторичная нагрузка, В^А: - с коэффициентом мощности COS ф2 = 1 - с коэффициентом мощности cos ф2 = 0,8 |
от 0,5 до 5 от 3 до 60 | ||||
|
Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 и ГОСТ Р МЭК 61869-2-2015 |
0,2; 0,2S; 0,5; 0,5S; 1; 3 | ||||
|
Класс точности вторичных обмоток для защиты - по ГОСТ 7746-2015 - по ГОСТ Р МЭК 61869-2-2015 |
5Р;10Р 5PR; 10РR | ||||
|
Номинальная предельная кратность вторичных обмоток для защиты, Кном |
от 5 до 60 | ||||
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, Кбном |
от 5 до 15 | ||||
|
Номинальная частота напряжения сети, Гц |
50 или 60 | ||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификаций | |||
|
GS 12, GS 24 |
GIS 12, GSWS 12 |
GIS 24, GSWS 24 |
GI 36 | |
|
Габаритные размеры, мм (длинахширинахвысота) |
от 234х165х252 до 341x183x260 |
от 347x148x220 до 460x178x280 |
от 335x178x280 до 460x178x280 |
403x249x440 |
|
Масса, кг, не более |
от 12 до 25 |
от 20 до 50 |
от 25 до 55 |
от 50 до 85 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У3; Т3 | |||
|
Средний срок службы, лет |
30 | |||
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока GI, GIS, GS, GSWS (модификация по заказу) |
— |
1 шт. |
|
Паспорт |
— |
1 экз. |
Сведения о методах измеренийНормативные документы
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ Р МЭК 61869-2-2015 Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Техническая документация изготовителя
