Контрольно-проверочная аппаратура "Кварц Н"
| Номер в ГРСИ РФ: | 78324-20 |
|---|---|
| Производитель / заявитель: | ЦНИИ РТК, г.С.-Петербург |
Контрольно-проверочная аппаратура «Кварц Н» (далее - КПА «Кварц Н») предназначена для измерений частоты выходных электрических сигналов первичных измерительных преобразователей (ПИП) давления и температуры, вычисления по результатам измерений значений абсолютного давления, температуры, давления, приведенного к температуре 20 0С (приведённого давления), и показателя негерметичности в гермоотсеках.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78324-20 |
| Действует | по 29.05.2030 |
| Наименование | Контрольно-проверочная аппаратура |
| Модель | "Кварц Н" |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 331c95ed-4d27-b0ee-7e4e-58f80cb3760c |
Производитель / Заявитель
Федеральное государственное автономное научное учреждение «Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики» (ЦНИИ РТК), г. Санкт-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
78324-20: Описание типа
2025-78324-20.pdf
|
Скачать | 116.4 КБ | |
|
78324-20: Методика поверки
2020-mp78324-20.pdf
|
Скачать | 4.6 MБ |
Описание типа
Назначение
Контрольно-проверочная аппаратура «Кварц Н» (далее - КПА «Кварц Н») предназначена для измерений частоты выходных электрических сигналов первичных измерительных преобразователей (ПИП) давления и температуры, вычисления по результатам измерений значений абсолютного давления, температуры, давления, приведенного к температуре 20 °С (приведённого давления), и показателя негерметичности в гермоотсеках.
Описание
Принцип действия КПА «Кварц Н» основан на измерении частоты выходных сигналов ПИП (не входящих в состав КПА «Кварц Н»), пропорциональных температуре и давлению, обработке результатов измерений и индикации контролируемых значений температуры, абсолютного давления, приведённого давления воздуха и показателя негерметичности (отношение разности двух значений приведённого давления ко времени, прошедшему между двумя измерениями).
Конструктивно КПА «Кварц Н» состоит из пульта наземного контроля и негерметичности (далее - КПА «Кварц Н») на основе портативной персональной ЭВМ ЕС1866, блока сопряжения, принтера и источника бесперебойного питания (ИБП). КПА «Кварц Н» имеет интерфейс RS-232 для приема выходных сигналов ПИП.
В качестве первичных измерительных преобразователей температуры и давления используются датчики «Кварц ТМ» или первичные преобразователи «Кварц ПП».
Общий вид КПА «Кварц Н», схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа и заводского номера представлены на рисунке 1.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на планку, приклеиваемую сверху к пульту КПА «Кварц Н» методом гравировки. Формат нанесения заводского номера буквенно-цифровой.
Нанесение знака поверки на КПА «Кварц Н» не предусмотрено.

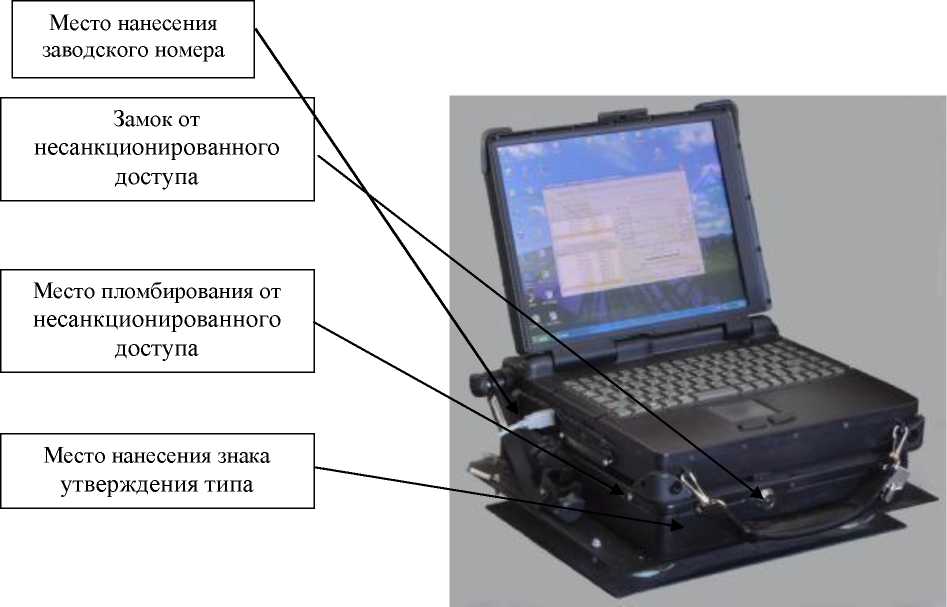

Рисунок 1 - Общий вид КПА «Кварц Н», схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа и заводского номера
Программное обеспечение
Программное обеспечение (ПО) предназначено для управления процессом измерений, сохранения результатов измерений и вычислений на жестком диске. К ПО относятся: операционная система, интегрированная среда разработки Delphi для создания приложений, драйвера и динамические библиотеки.
Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационное данные программного обеспечения
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
KvarzTM.exe |
|
Номер версии (идентификационный номер ПО) |
v.1.21.0.0 |
|
Цифровой идентификатор ПО |
F2479A8EAEA1960C10A4F23BDAEF 3744 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
MD5 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений частоты импульсов, кГц |
от 25 до 50 |
|
Пределы допускаемой относительной погрешности измерений частоты импульсов, % |
±2Ч0-4 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время непрерывной работы, ч, не более |
8 |
|
Выходное напряжение постоянного тока для питания первичных измерительных преобразователей, В |
5±0,1 |
|
Напряжение питания переменного тока частотой (50±0,5) Гц, В |
220±22 |
|
Потребляемая мощность, ВА, не более |
500 |
|
Габаритные размеры, мм, не более: | |
|
- пульт наземного контроля давления и негерметичности | |
|
- длина |
380 |
|
- ширина |
340 |
|
- высота |
200 |
|
- блок сопряжения | |
|
- длина |
230 |
|
- ширина |
148 |
|
- высота |
100 |
|
Масса, кг, не более: | |
|
- пульт наземного контроля давления и негерметичности |
14 |
|
- блок сопряжения |
0,9 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре воздуха +20 °С), % - атмосферное давление, кПа |
от +5 до +35 от 30 до 80 от 93,3 до 106,7 |
Знак утверждения типа
наносится на переднюю панель пультов КПА «Кварц Н» любым технологическим способом, обеспечивающим чёткое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость изображения знака в течение установленного срока службы КПА «Кварц Н», и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность КПА «Кварц Н»
|
Наименование |
Обозначение |
Количество |
|
Пульт наземного контроля давления и негерметичности |
- |
1 шт. |
|
Блок сопряжения |
- |
1 шт. |
|
Источник бесперебойного питания |
- |
1 шт. |
|
Принтер |
- |
1 шт. |
|
Комплект кабелей соединительных |
- |
1 к-т |
|
Комплект ЗИП |
- |
1 к-т |
|
Руководство по эксплуатации |
Т74.078.091 РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Формуляр |
Т74.078.091 ФО |
1 экз. |
|
Машина вычислительная электронная персональная портативная ЕС1866. Руководство по эксплуатации |
ПИРШ.466215.005 РЭ |
1 экз. |
|
Машина вычислительная электронная персональная портативная ЕС1866. Формуляр |
ПИРШ.466215.005 ФО |
1 экз. |
|
Программное обеспечение |
- |
2 CD |
Сведения о методах измерений
приведены в разделе 1 «Описание и работа» документа Т74.078.091 РЭ «Контрольнопроверочная аппаратура «Кварц Н». Руководство по эксплуатации».
Нормативные документы
Т74.078.091ТУ Контрольно-проверочная аппаратура «Кварц Н». Технические условия.
