Расходомеры-счетчики ультразвуковые Стримлюкс (Streamlux)

Номер в ГРСИ РФ: 78336-20
Категория: Расходомеры
Производитель / заявитель: ООО "Энергетика", г.Москва
Скачать
78336-20: Описание типа СИ Скачать 253.4 КБ
78336-20: Методика поверки МП 2550-0355-2019 Скачать 3.6 MБ
Заказать
Поставщик: ООО "Энергетика"
Расходомеры-счетчики ультразвуковые Стримлюкс (Streamlux) поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Расходомеры-счетчики ультразвуковые Стримлюкс (Streamlux) (далее - расходомеры) предназначены для измерений скорости потока, объемного расхода и объема жидкостей (в т.ч. сточных вод), протекающих по полностью заполненным (напорным) трубопроводам.

Информация по Госреестру

Основные данные
Номер по Госреестру 78336-20
Наименование Расходомеры-счетчики ультразвуковые
Модель Стримлюкс (Streamlux)
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 29.05.2025
Производитель / Заявитель

ООО "Энергетика", г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 4 года
Зарегистрировано поверок 6521
Найдено поверителей 30
Успешных поверок (СИ пригодно) 6518 (100%)
Неуспешных поверок (СИ непригодно) 3 (0%)
Актуальность информации 21.12.2024

Поверители

Скачать

78336-20: Описание типа СИ Скачать 253.4 КБ
78336-20: Методика поверки МП 2550-0355-2019 Скачать 3.6 MБ

Описание типа

Назначение

Расходомеры-счетчики ультразвуковые Стримлюкс (Streamlux) (далее - расходомеры) предназначены для измерений скорости потока, объемного расхода и объема жидкостей (в т.ч. сточных вод), протекающих по полностью заполненным (напорным) трубопроводам.

Описание

Принцип действия расходомера основан на ультразвуковом методе измерений. Ультразвуковой расходомер измеряет скорость потока, объемный расход и объем жидкости, используя принцип разности времени прохождения ультразвукового сигнала по направлению и против направления потока теплоносителя.

Конструктивно расходомеры состоят из электронного блока Стримлюкс с комплектом ультразвуковых датчиков.

Расходомер использует два ультразвуковых датчика, которые работают одновременно как ультразвуковой передатчик и ультразвуковой приемник. Расходомеры поставляются с датчиками расхода накладного и врезного типов и измерительного прямого участка. Накладные ультразвуковые датчики крепятся к трубопроводу снаружи на определенном расстоянии друг от друга. Ультразвуковые датчики могут быть установлены V-образным способом, при котором ультразвук пересекает трубу дважды, W-образным способом, когда ультразвук пересекает трубу четыре раза, или Z-образным способом, когда накладные ультразвуковые датчики монтируются на противоположных сторонах трубы, и ультразвук пересекает трубопровод один раз.

Врезные ультразвуковые датчики врезаются в трубопровод под давлением на определенном расстоянии друг от друга. Врезные ультразвуковые датчики могут быть установлены V-образным способом, Z-образным способом и параллельной вставкой, когда места для установки датчиков недостаточно.

Измерительные прямые участки монтируются в трубопровод с сопряженными фланцами. Выбор датчиков и способа монтажа зависит от трубопровода и характеристик жидкости. Размеры измерительных прямых участков зависят от диаметра трубопровода.

Электронные блоки выпускаются в портативном (SLS-720P) и стационарном (SLS-720F, SLS-720A, SLS-720MG, SLS-720E) исполнениях . Электронные блоки формируют электрические сигналы для датчиков, обрабатывают полученную информацию, отображают на дисплее значения скорости потока, скорости ультразвука в жидкости, расхода, объема жидкости, температуры жидкости (без нормирования погрешности) в единицах системы СИ или других.

Электронный блок обеспечивает представление текущих, архивных (часовых, суточных, декадных, месячных) и итоговых значений величин и посредством интерфейсов RS-232, RS485, токового 4-20 мА, частотного от 0 до 9999 Гц, аналогового и релейного выходов на внешнее устройство.

Длины прямых участков до и после расходомера, в зависимости от характера местных сопротивлений, должны быть не менее 10Ду и 5Ду соответственно.

Общий вид электронных блоков приведен на рисунке 1, накладных ультразвуковых датчиков на рисунке 2, измерительных прямых участков на рисунке 3, врезных датчиков на рисунке 4.

В целях предотвращения несанкционированного доступа к элементам конструкции и клеммам кабельных соединений, предусмотрены места пломбирования, указанные на рисунках 5-9.

Стационарное исполнение (SLS-720F)

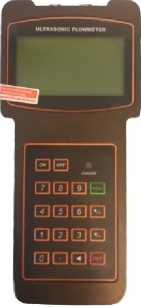

Портативное исполнение (SLS-720P)

Стационарное исполнение (SLS-720A)

Стационарное исполнение (SLS-720MG)

Стационарное исполнение (SLS-720E) Рисунок 1 - Общий вид электронных блоков

а)                                                  б)

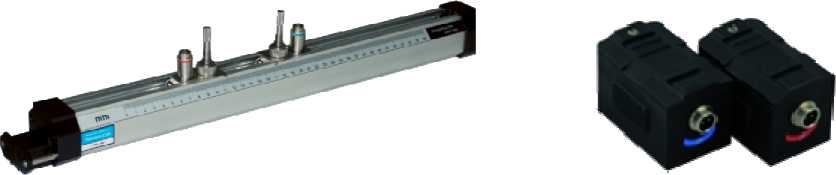

Рисунок 2 - Общий вид датчиков накладного типа а) накладные ультразвуковые датчики на прецизионной магнитной рейке. б) накладные ультразвуковые датчики

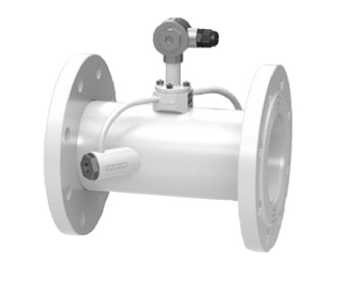

Рисунок 3 - Общий вид измерительного прямого

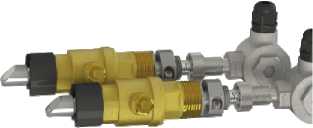

Рисунок 4 - Общий вид врезных ультразвуковых датчиков

участка

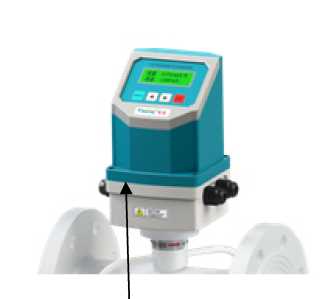

Рисунок 5 - Места пломбирования электронного блока SLS-720F

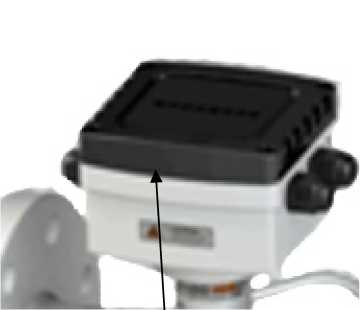

Рисунок 6 - Место пломбирования электронного блока SLS-720P

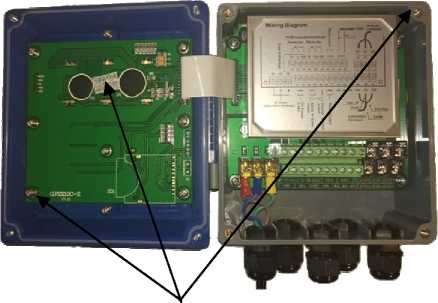

Рисунок 7 - Место пломбирования электронного блока SLS-720A

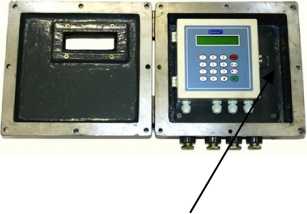

Рисунок 8 - Место пломбирования электронного блока SLS-720MG

Рисунок 9 - Место пломбирования электронного блока SLS-720E

Программное обеспечение (ПО)

Электронные блоки имеют встроенное программное обеспечение   (ПО).

Идентификационные данные ПО приведены в таблице 1.

Таблица 1- Идентификационные данные ПО

Идентификационные данные (признаки)

Значения

SLS-720P

SLS-720F

SLS-720A

SLS-720MG

SLS-720E

Наименование ПО

SUDT AccessPort (встроенное ПО)

Номер версии (идентификационный номер) ПО

Не ниже 8.50х32

Не ниже 18.56

Цифровой идентификатор

ПО

-

-

-

-

-

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Нормирование метрологических характеристик проведено с учетом того, что программное обеспечение является неотъемлемой частью электронного блока.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диаметр трубопровода, мм

от 15 до 6000

Диапазон измерений скорости потока, м/с

от -12 до -0,01 и от +0,01 до +12

Диапазон измерений объемного расхода, м3/с

от S'V мин до 8'^макс*

Пределы допускаемой относительной погрешности при измерении скорости потока V, объемного расхода и объема, %:

- в диапазоне скорости от -12 до -0,5 включ. и от +0,5 включ. до +12 м/с в диапазоне скорости св. - 0,5 до -0,01 включ. и от+0,01 включ. до +0,5 м/с.

±1,0

±0,5/V

*где S - площадь поперечного сечения трубопровода, м2;

Vmuh - минимальная скорость измеряемого потока, м/с;

Vмакс максимальная скорость измеряемого потока, м/с

Таблица 3-Основные технические характеристики

Наименование характеристики

Значение

Исполнение

SLS-720F

SLS-720A

SLS-720MG

SLS-720E

SLS-720P

Габаритные размеры, мм, не более:

- длина

156

117

96

300

200

- ширина

85

151

170

300

90

- высота

150

187

189

160

35

Масса, кг, не более

2,5

1,4

0,8

12

0,5

Наименование характеристики

Значение

Напряжение питания, постоянный ток, В - литиевая батарея - внешний источник переменный ток постоянный ток

от 90 до 242 от 10 до 36

3 батареи типоразмера ААА

Потребляемая мощность, Вт, не более

2

Условия эксплуатации: - температура окружающей среды, °C для датчиков для электронного блока -влажность, %, не более

от -30 до +160 от -10 до +50 90

от -30 до +160 от -10 до +70 90

Средний срок службы, лет

10

Средняя наработка на отказ, ч

65000

Знак утверждения типа

наносится на лицевую панель электронного блока методом наклейки на титульный лист эксплуатационной документации типографским способом.

Комплектность

Таблица 4 - Комплектность расходомеров

Наименование

Обозначение

Количество

Примечание

Расходомер-счетчик

Стримлюкс (Streamlux)

1 шт.

Согласно выбранной комплектации

Паспорт

ЭС.720.19 ПС

1 экз.

Руководство по эксплуатации

ЭС.720.19 РЭ

1 экэ.

Методика поверки

МП 2550-0355-2019

1 экз.

Поверка

осуществляется по документу МП 2550-0355-2019 «ГСИ. Расходомеры-счетчики ультразвуковые Стримлюкс (Streamlux). Методика поверки», утвержденному ФГУП «ВНИИМ им Д.И. Менделеева» 21.11.2019 г.

Основные средства поверки:

- рабочий эталон 3-го разряда в соответствии с Государственной поверочной схемой средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости (часть 1), утвержденной приказом Росстандарта от 07.02.2018 № 256 (установка поверочная с диапазоном измерений не меньше диапазона поверяемого расходомера, с погрешностью не более 1/3 пределов допускаемой погрешности поверяемого расходомера).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и/или в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости

Технический регламент Таможенного Союза ТР ТС 020/2011 Электромагнитная совместимость технических средств

ТУ 26.51.63-001-38320799-2019 Расходомеры ультразвуковые Стримлюкс (Streamlux). Технические условия
