Измерители-регистраторы параметров механических и климатических воздействий автономные СТР-КТ.01.00.000

Номер в ГРСИ РФ: 78340-20
Производитель / заявитель: ООО "Практик-М", г.Москва
Скачать
78340-20: Описание типа СИ Скачать 88.8 КБ
78340-20: Методика поверки МП 204/3-16-2019 Скачать 3.4 MБ
Нет данных о поставщике
Измерители-регистраторы параметров механических и климатических воздействий автономные СТР-КТ.01.00.000 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Измерители-регистраторы параметров механических и климатических воздействий автономные СТР-КТ.01.00.000 (далее - регистраторы) предназначены для измерений и регистрации амплитудного значения виброускорения в трех взаимно ортогональных направлениях (оси X, Y и Z), а также температуры, относительной влажности и атмосферного давления окружающей среды.

Информация по Госреестру

Основные данные
Номер по Госреестру 78340-20
Наименование Измерители-регистраторы параметров механических и климатических воздействий автономные
Модель СТР-КТ.01.00.000
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 29.05.2025
Производитель / Заявитель

ООО "Практик-М", г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 37
Найдено поверителей 1
Успешных поверок (СИ пригодно) 37 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 22.12.2024

Поверители

Скачать

78340-20: Описание типа СИ Скачать 88.8 КБ
78340-20: Методика поверки МП 204/3-16-2019 Скачать 3.4 MБ

Описание типа

Назначение

Измерители-регистраторы параметров механических и климатических воздействий автономные СТР-КТ.01.00.000 (далее - регистраторы) предназначены для измерений и регистрации амплитудного значения виброускорения в трех взаимно ортогональных направлениях (оси X, Y и Z), а также температуры, относительной влажности и атмосферного давления окружающей среды.

Описание

Принцип работы регистраторов основан на преобразовании значений измеряемой величины в электрический сигнал, последующей его обработке и сравнении измеренных значений с нормированными уровнями аварийной и предупредительной сигнализации .

Конструктивно регистраторы состоят из трехосевого акселерометра ADXL326, датчика температуры и относительной влажности STML75, датчика атмосферного давления MPL3115, микропроцессора, энергонезависимой памяти и аккумуляторной батареи, заключенных в корпус из алюминиевого сплава. На боковой поверхности корпуса расположены светодиодный индикатор состояния работы прибора и разъем для подключения кабеля связи с персональным компьютером (ПК) и зарядного устройства.

Микропроцессор обеспечивает обработку поступающих от датчиков аналоговых сигналов и накопление информации в энергонезависимой памяти.

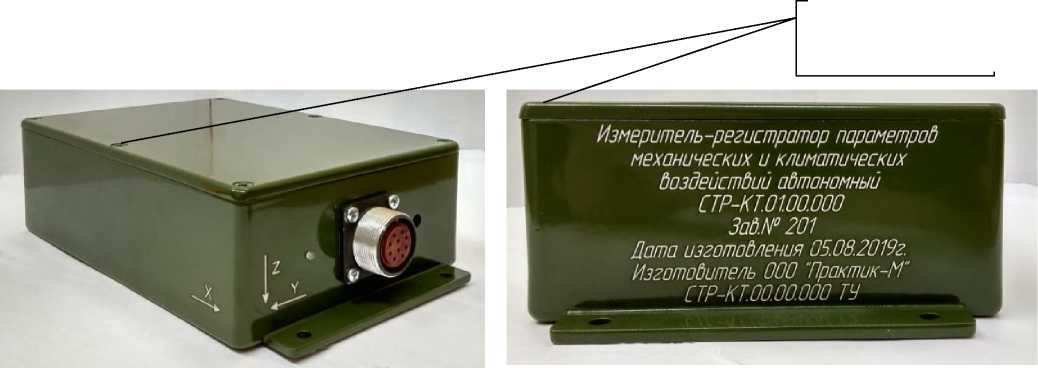

Общий вид регистраторов приведен на рисунке 1.

Место пломбирования

Рисунок 1 - Общий вид регистраторов

Пломбировка приборов от несанкционированного доступа осуществляется при помощи специальной наклейки, которая наносится на крепежный винт корпуса прибора.

Программное обеспечение

Программное обеспечение (ПО) приборов состоит из встроенного и автономного ПО.

Метрологически значимым является только встроенное ПО микроконтроллера измерителей-регистраторов параметров механических и климатических воздействий автономных СТР-КТ.01.00.000, которое обеспечивает управление работой приборов и процессом измерений. Доступ пользователя к встроенному ПО полностью отсутствует и в процессе эксплуатации данное ПО изменению не подлежит.

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1

Идентификационные данные

Значение

Идентификационное наименование ПО

BRUT.HEX

Номер версии ПО, не ниже

5

Цифровой идентификатор ПО

Не используется

Автономное ПО приборов представляет собой интерфейсную программу BRUT.EXE, функционирующую под управлением ОС Windows XP и выше. Данное ПО не является метрологически значимым и используется для считывания результатов измерений и управления рабочими параметрами приборов силами оператора.

Технические характеристики

Метрологические и основные технические характеристики регистраторов приведены в таблицах 2, 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений виброускорения по осям X,Yu Z (амплитудное значение), м/с2

от 4 до 150

Диапазон рабочих частот, Гц

от 5 до 150

Пределы допускаемой относительной погрешности измерений виброускорения в диапазоне рабочих частот и амплитуд, %

±5

Диапазон измерений температуры, °С

от -40 до +50

Пределы допускаемой абсолютной погрешности измерений температуры, оС

±2

Диапазон измерений относительной влажности, %

от 10 до 95

Пределы допускаемой абсолютной погрешности измерений относительной влажности (при температуре от +15 до +35 °С), %

±5

Диапазон измерений атмосферного давления, кПа

от 20 до 107

Пределы допускаемой относительной погрешности измерений атмосферного давления, %

±5

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: - напряжение постоянного тока, В

6±1

Нормальные условия измерений:

- температура окружающей среды, °С

от +20 до +25

Продолжение таблицы 3

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха, %, не более

от -40 до +50

98

Габаритные размеры (длинахширинахвысота), мм, не более

205x143x80

Масса, кг, не более

2

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации СТР-КТ.01.00.000 РЭ (в правом верхнем углу) типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Измеритель-регистратор параметров механических и климатических воздействий автономный

СТР-КТ.01.00.000

1 шт.

Кабель связи с ПК

СТР-КТ.03.08.000

1 шт.

Персональный компьютер (*)

-

1 шт.

Зарядное устройство

-

1 шт.

Руководство эксплуатации

СТР-КТ.01.00.000 РЭ

1 экз.

Формуляр

СТР-КТ.01.00.000 ФО

1 экз.

Методика поверки

МП 204/3-16-2019

1 экз.

Примечание:

(*)

- по дополнительному заказу

Поверка

осуществляется по документу МП 204/3-16-2019 «Измерители-регистраторы параметров механических и климатических воздействий автономные СТР-КТ.01.00.00. Методика поверки», утвержденному ФГУП «ВНИИМС» 22 июля 2019 г.

Основные средства поверки:

- поверочная вибрационная установка 2-го разряда в соответствии с Государственной поверочной схемой для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения, утверждённой Приказом Росстандарта № 2772 от 27.12.2018 г.;

- рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);

- измеритель температуры многоканальный прецизионный МИТ 8.10(М)/8.15(М) (Регистрационный № 19736-11);

- рабочий эталон 2, 3-го разрядов по ГОСТ 8.547-2009 - измеритель комбинированный Testo 645 (Регистрационный № 17740-12);

- барометр рабочий сетевой БРС-1М-3 3-го разряда по ГОСТ Р 8.840-2013. (Регистрационный № 16006-97).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в формуляр.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Приказ Федерального агентства по техническому регулированию и метрологии от 27.12.2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления.

СТР-КТ.01.00.00.000 ТУ. Измерители-регистраторы параметров механических и климатических воздействий автономные СТР-КТ.01.00.000. Технические условия.
