Усилители заряда и напряжения АР5230-ХХ
| Номер в ГРСИ РФ: | 78349-20 |
|---|---|
| Производитель / заявитель: | ООО "ГлобалТест", г.Саров |
Усилители заряда и напряжения АР5230-ХХ (далее по тексту - усилитель) предназначены для измерений, усиления и преобразования высокоимпедансного сигнала заряда пьезоэлектрических преобразователей и преобразователей со встроенным согласующим усилителем в низкоимпедансный сигнал напряжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78349-20 |
| Действует | по 29.05.2030 |
| Наименование | Усилители заряда и напряжения |
| Модель | АР5230-ХХ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6b13e1f7-28d3-0dd8-898a-fe71d8a4cfff |
Производитель / Заявитель
Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»), Нижегородская обл., г. Саров
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 72 (94%) |
| Неуспешных поверок (СИ непригодно) | 5 (6 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
78349-20: Описание типа
2025-78349-20.pdf
|
Скачать | 491.8 КБ | |
|
78349-20: Методика поверки
2020-mp78349-20.pdf
|
Скачать | 578.9 КБ |
Описание типа
Назначение
Усилители заряда и напряжения АР5230-ХХ (далее по тексту - усилитель) предназначены для измерения, усиления и преобразования высокоимпедансного сигнала заряда пьезоэлектрических преобразователей и преобразователей со встроенным согласующим усилителем в низкоимпедансный сигнал напряжения.
Описание
Принцип действия усилителя основан на преобразовании сигналов, поступающих от первичных преобразователей (вибропреобразователя, датчика силы, давления и т.д., далее -датчик) в низкоимпедансный сигнал напряжения. Усилитель может работать в режиме преобразования заряда или напряжения при работе с датчиками со встроенным согласующим усилителем.
Для работы с датчиками с разными коэффициентами преобразования в усилителе предусмотрена возможность изменения (нормирования) коэффициента преобразования для получения нормализованного значения выходного напряжения. Наличие встроенных фильтров верхних (ФВЧ) и нижних (ФНЧ) частот с затуханием 35 дБ/декада вне полосы пропускания позволяет выбрать оптимальную амплитудно-частотную характеристику усилителя. Конструкция усилителя допускает многоканальное (до 16 каналов) исполнение в одном корпусе. Количество каналов указывается в обозначении через дефис.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится с помощью самоклеящейся плёнки на корпус.
Внешний вид 16-ти канального исполнения усилителя и схема пломбирования от несанкционированного доступа представлены на рисунке 1.

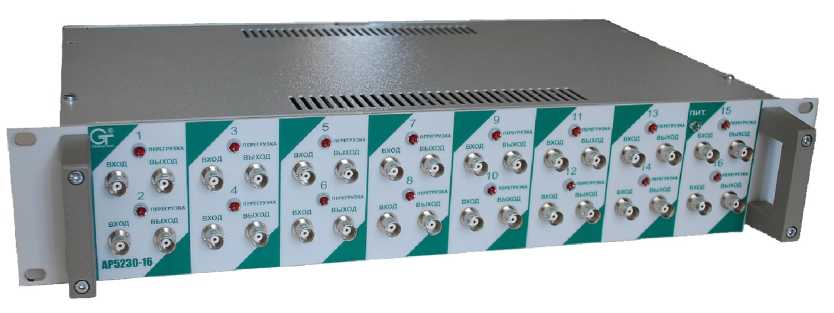

а) передняя панель

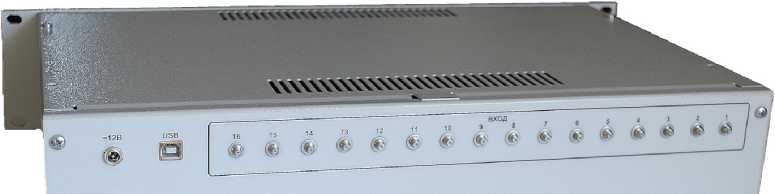

б) задняя панель
Место нанесения пломбы-этикетки
Рисунок 1 - Внешний вид усилителя заряда и напряжения АР5230-16
Программное обеспечение
Программное обеспечение (ПО) предназначено для установления требуемых режимов работы, коэффициентов преобразования и частоты среза ФНЧ и ФВЧ. Метрологические характеристики усилителя нормированы с учетом влияния на них ПО.
Уровень защиты ПО соответствует уровню «низкий» в соответствии с Р 50.2.077-2014. ПО не требует специальных средств защиты от преднамеренного воздействия, целостность ПО проверяется расчетом цифрового идентификатора (контрольной суммы исполняемого кода) с использованием алгоритма CRC-32. Характеристики ПО приведены в таблице 1.
Таблица 1 - Характеристики ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
АБКЖ.00019-01 |
|
Номер версии (идентификационный номер) ПО |
1.0.0 |
|
Цифровой идентификатор ПО (с использованием алгоритма CRC32) |
* |
|
* - Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) указывается в паспорте АБКЖ.431134.045ПС. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальный входной заряд (пик), пКл, не менее |
±105 |
|
Максимальное входное напряжение (пик), В, не менее |
±10 |
|
Коэффициент преобразования по заряду (соответствует ряду 1, 2, 5), мВ/пКл |
от 0,1 до 100 |
|
Коэффициент преобразования по напряжению (соответствует ряду 1, 2, 5) |
от 1 до 100 |
|
Диапазон нормирования (шаг 0,01) коэффициента преобразования |
от 1 до 9,99 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы основной относительной погрешности установки коэффициента преобразования на частоте 1 кГц, % |
±0,8 |
|
Пределы дополнительной погрешности установки коэффициента преобразования в температурном диапазоне от 0 до плюс 50 °С, % |
±0,5 |
|
Рабочий диапазон частот с затуханием на нижней и верхней границах минус 30 % и минус 10 % соответственно, Гц |
от 0,1 до 100000 |
|
Неравномерность АЧХ в диапазоне частот от 3 до 30000 Гц, % |
±0,4 |
|
Частоты среза встроенного ФВЧ (-10 % на частоте среза), Гц |
0,2; 1; 2; 10; 100 |
|
Частоты среза встроенных ФНЧ (-10 % на частоте среза), кГц |
1; 10; 30 |
|
Максимальное выходное напряжение (пик), В, не менее |
±10 |
|
СКЗ шума, приведенного ко входу, в режиме преобразования напряжения в диапазоне частот от 2 Гц до 30 кГц, мкВ, не более |
20 |
|
СКЗ шума, приведенное ко входу, в режиме преобразования заряда для ёмкости датчика 1 нФ в диапазоне частот от 2 Гц до 30 кГц, пКл, не более |
2040’3 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +18 до +25 80 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Режим питания датчиков со встроенным усилителем: - напряжение, В - ток, мА |
от 20 до 28 от 3 до 18* |
|
Напряжение питания усилителя, В |
12±2 |
|
Ток потребления усилителя, А, не более |
3,5 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при +35 °С, % |
от 0 до +50 до 80 |
|
Габаритные размеры усилителя (ширинахвысотахглубина), мм, не более |
481х91х325 |
|
Масса усилителя, кг, не более |
10 |
|
Гарантийный срок хранения с момента изготовления, месяцев |
42 |
|
Гарантийный срок эксплуатации с момента поставки заказчику, месяцев |
36 |
|
* - номинальное значение тока определяется при заказе, по умолчанию (5,7±0,7) мА | |
Знак утверждения типа
наносится на заглавный лист паспорта АБКЖ.431134.045ПС и руководства по эксплуатации
АБКЖ.431134.045РЭ типографским способом в левом верхнем углу.
Комплектность
Таблица 4 - Комплектность усилителя
|
Наименование |
Обозначение |
Количество, шт. |
|
Усилитель заряда и напряжения АР5230-ХХ |
АБКЖ.431134.045 | |
|
Усилитель заряда и напряжения АР5230-ХХ. Паспорт |
АБКЖ.431134.045ПС | |
|
АР5230 Explorer. Руководство оператора |
АБКЖ.00019-01 34 | |
|
Компакт-диск установочный |
- | |
|
Кабель интерфейсный USB А-В |
- |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество, шт. |
|
Усилитель заряда и напряжения АР523О-ХХ. Руководство по эксплуатации |
АБКЖ.431134.045РЭ |
одно на партию |
|
Усилители заряда и напряжения АР523О-ХХ. Методика поверки | ||
|
Блок питания |
по требованию | |
|
Эквивалент емкостной Е1000 | ||
|
Эквивалент электрический Е0.95, Е3.3 |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
АБКЖ.431134.045ТУ Усилитель заряда и напряжения АР5230-ХХ. Технические условия.
