Датчики напряжения ЭСТРА-ДН-01
| Номер в ГРСИ РФ: | 78365-20 |
|---|---|
| Производитель / заявитель: | ООО НПП "ЭСТРА", г.Новосибирск |
Датчики напряжения ЭСТРА-ДН-01 (далее - датчики) предназначены для преобразования напряжения переменного тока в пропорциональный выходной сигнал напряжения переменного тока и выработки сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических системах переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78365-20 |
| Наименование | Датчики напряжения |
| Модель | ЭСТРА-ДН-01 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 29.05.2025 |
Производитель / Заявитель
ООО НПП "ЭСТРА", г.Новосибирск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 8 лет |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 78365-20: Описание типа СИ | Скачать | 85.6 КБ | |
| 78365-20: Методика поверки ИЦРМ-МП-066-20 | Скачать | 4 MБ |
Описание типа
Назначение
Датчики напряжения ЭСТРА-ДН-01 (далее - датчики) предназначены для
преобразования напряжения переменного тока в пропорциональный выходной сигнал напряжения переменного тока и выработки сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических системах переменного тока частотой 50 Гц.
Описание
Принцип действия основан на делении высокого первичного напряжения переменного тока с помощью резистивного делителя.
Конструктивно датчики выполнены следующим образом - высоковольтный резистор делителя устанавливается в пустотелый опорный изолятор, который крепится на стальном кронштейне и заливается изолирующим компаундом. На кронштейне установлен болт «земля», который подлежит заземлению в процессе эксплуатации. Для защиты от перенапряжений в изолятор встраивается ограничитель перенапряжений, который подключается между выходом делителя и болтом «земля».
Резистор нижнего плеча делителя подключается параллельно ограничителю перенапряжения.
Датчики встраиваются в секционирующие пункты (реклоузеры) воздушных линий электропередач напряжением от 6 до 10,5 кВ для выполнения функций релейной защиты и автоматики и по принципу действия и установки являются аналогом трансформаторов напряжения.
Датчик имеет литую изоляцию класса нагревостойкости «В» по ГОСТ 8865-93.
Общий вид датчиков представлен на рисунке 1.

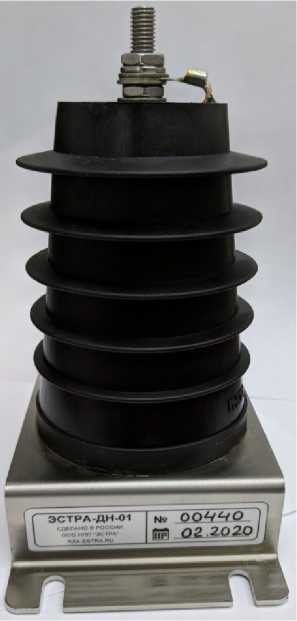

Рисунок 1 - Общий вид датчиков
Пломбирование датчика не предусмотрено из-за монолитного корпуса, исключающего несанкционированный доступ.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Рабочее напряжение переменного тока, кВ |
от 6 до 10,5 |
|
Наибольшее рабочее напряжение переменного тока, кВ |
13 |
|
Диапазон преобразования напряжения переменного тока UBX, В |
от 500 до 13000 |
|
Выходной сигнал напряжения переменного тока ивых, мВ |
от 108 до 2808 |
|
Пределы допускаемой основной относительной погрешности коэффициента преобразования напряжения переменного тока, % |
±2 |
|
Пределы допускаемой дополнительной относительной погрешности коэффициента преобразования напряжения переменного тока, вызванной изменением температуры окружающего воздуха в пределах рабочих условий на 1 °С, % |
±0,03 |
|
Коэффициент масштабного преобразования Кп, мВ/В* |
0,216 |
|
* - К ивых/ Ubx | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная частота переменного тока £ном, Гц |
50 |
|
Диапазон сопротивления нагрузки, кОм |
от 8,514 до 8,686 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
+15 до +25 от 30 до 80 от 80 до 106,7 |
|
Рабочие условия измерений, °С |
от -45 до +55 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ2 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
130х95х185 |
|
Масса, кг, не более |
1,5 |
|
Средняя наработка на отказ, ч |
160000 |
|
Срок службы, лет |
15 |
Знак утверждения типа
наносится на корпус датчика в виде наклейки, на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик напряжения ЭСТРА-ДН-01 |
- |
1 шт. |
|
Паспорт |
3433-353-23566247.ПС |
1 экз. |
|
Руководство по эксплуатации |
3433-172-23566247.РЭ |
1 экз.* |
|
Методика поверки |
ИЦРМ-МП-066-20 |
1 экз.* |
|
* - на партию. | ||
Поверка
осуществляется по документу ИЦРМ-МП-066-20 «Датчики напряжения ЭСТРА-ДН-01.
Методика поверки», утверждённому ООО «ИЦРМ» 06.03.2020 г.
Основные средства поверки:
- делитель напряжения ДН-100Е (регистрационный номер в Федеральном информационном фонде 38437-08);
- вольтметр универсальный цифровой GDM-78261(регистрационный номер в Федеральном информационном фонде 52669-13);
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор -
3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
27.12.31-201-23566247-2020 ТУ Датчики напряжения ЭСТРА-ДН-01. Технические условия
