Система измерительная массового расхода и массы фракции C9, поступающей на разбавление пиролизной смолы, ПАО "Нижнекамскнефтехим" (позиция E-FI-150)

ALL-Pribors default picture
Номер в ГРСИ РФ: 78394-20
Производитель / заявитель: ПАО "Нижнекамскнефтехим", г.Нижнекамск
Скачать
78394-20: Описание типа СИ Скачать 67.9 КБ
78394-20: Методика поверки МП 1511/2-311229-2019 Скачать 3.8 MБ
Нет данных о поставщике
Система измерительная массового расхода и массы фракции C9, поступающей на разбавление пиролизной смолы, ПАО "Нижнекамскнефтехим" (позиция E-FI-150) поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Система измерительная массового расхода и массы фракции C9, поступающей на разбавление пиролизной смолы, ПАО «Нижнекамскнефтехим» (позиция E-FI-150) (далее - ИС) предназначена для измерений массового расхода и массы фракции С9.

Информация по Госреестру

Основные данные
Номер по Госреестру 78394-20
Наименование Система измерительная массового расхода и массы фракции C9, поступающей на разбавление пиролизной смолы, ПАО "Нижнекамскнефтехим" (позиция E-FI-150)
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) зав.№ E-FI-150
Производитель / Заявитель

ПАО "Нижнекамскнефтехим", г.Нижнекамск

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 1
Найдено поверителей 1
Успешных поверок (СИ пригодно) 1 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

78394-20: Описание типа СИ Скачать 67.9 КБ
78394-20: Методика поверки МП 1511/2-311229-2019 Скачать 3.8 MБ

Описание типа

Назначение

Система измерительная массового расхода и массы фракции C9, поступающей на разбавление пиролизной смолы, ПАО «Нижнекамскнефтехим» (позиция E-FI-150) (далее - ИС) предназначена для измерений массового расхода и массы фракции С9.

Описание

Принцип действия ИС основан на непрерывном измерении, преобразовании и обработке при помощи системы обработки информации (далее - СОИ) входных сигналов, поступающих по измерительным каналам от преобразователей массового расхода (импульсный/частотный), давления (от 4 до 20 мА) и температуры (от 4 до 20 мА).

Состав первичных измерительных преобразователей (далее - ПИП) представлен в таблице 1.

Таблица 1 - Состав ПИП

Наименование

Количество

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

Расходомер     массовый     Promass

(модификация Promass 500, первичный преобразователь расхода (датчик) F, DN 25)

1

68358-17

Преобразователь (датчик) давления измерительный EJ* (модификация EJA (серия E), модель 530)

1

59868-15

Датчик температуры серии ТР

1

74164-19

Состав СОИ представлен в таблице 2.

Таблица 2 - Состав СОИ

Наименование

Количество

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

Комплекс              измерительно

вычислительный CENTUM модели CS3000 (модуль ввода аналоговых сигналов AAI143 модуль ввода импульсного/частотного        сигнала

AAP135)

1

21532-08

Основные функции ИС:

- измерение давления, температуры и массового расхода (массы) фракции С9;

- формирование отчетов, архивирование, хранение и передача на операторскую станцию измеренных и вычисленных значений;

- защита системной информации от несанкционированного доступа.

Пломбирование ИС не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) ИС обеспечивает реализацию функций ИС.

ПО ИС защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров паролем и ведением доступного только для чтения журнала событий.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО ИС приведены в таблице 3.

Таблица 3 - Идентификационные данные ПО ИС

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CENTUM CS3000

Номер версии (идентификационный номер) ПО

не ниже R3.09.50

Цифровой идентификатор ПО

_

Технические характеристики

Таблица 4 - Метрологические характеристики ИС

Наименование характеристики

Значение

Диапазон измерений массового расхода фракции С9, т/ч

от 0,95 до 10,00

Пределы допускаемой относительной погрешности измерений массового расхода (массы) фракции С9, %

±0,25

Пределы допускаемой приведенной погрешности измерений входного аналогового сигнала силы постоянного тока от 4 до

20 мА, %

±0,15

Пределы допускаемой относительной погрешности измерений входного импульсного сигнала, импульс

±1

Пределы допускаемой относительной погрешности измерений времени, %

±0,05

Таблица 5 - Основные технические характеристики ИС

Наименование характеристики

Значение

Температура фракции С9, °С

от +60 до +130

Избыточное давление фракции С9, МПа

от 0,6 до 0,9

Параметры электрического питания:

- напряжение переменного тока, В

- частота переменного тока, Гц

220-23 50±1

Потребляемая мощность, кВ •А, не более

1

Условия эксплуатации:

а) температура окружающей среды, °С:

- в месте установки ПИП

- в месте установки СОИ б) относительная влажность, %

в) атмосферное давление, кПа

от -40 до +40

от +15 до +30

не более 80, без конденсации влаги от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта по центру типографским способом.

Комплектность

Таблица 6 - Комплектность ИС

Наименование

Обозначение

Количество

Система измерительная массового расхода и массы фракции C9, поступающей на разбавление пиролизной смолы, ПАО «Нижнекамскнефтехим» (позиция E-FI-150), заводской № E-FI-150

_

1 шт.

Паспорт

_

1 экз.

Руководство по эксплуатации

_

1 экз.

Методика поверки

МП 1511/2-311229-2019

1 экз.

Поверка

осуществляется по документу МП 1511/2-311229-2019 «Государственная система обеспечения единства измерений. Система измерительная массового расхода и массы фракции C9, поступающей на разбавление пиролизной смолы, ПАО «Нижнекамскнефтехим» (позиция E-FI-150). Методика поверки», утвержденному ООО Центр Метрологии «СТП» 15 ноября 2019 г.

Основные средства поверки:

- средства измерений в соответствии с документами на поверку средств измерений, входящих в состав ИС;

- калибратор многофункциональный MC5-R-IS (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 22237-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой ИС с требуемой точностью.

Знак поверки наносится на свидетельство о поверке ИС.

Сведения о методах измерений

«Государственная система обеспечения единства измерений. Массовый расход и масса фракции С9. Методика измерений системой измерительной массового расхода и массы фракции C9, поступающей на разбавление пиролизной смолы, ПАО «Нижнекамскнефтехим» (позиция E-FI-150)», регистрационный номер ФР.1.29.2019.35588 в Федеральном информационном фонде по обеспечению единства измерений.

Нормативные документы

Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Смотрите также

Устройства весоизмерительные автоматические LS4000, WL4000 (далее — средство измерений) предназначены для измерений массы.
Резервуары вертикальные стальные цилиндрические РВС-5000, РВСП-5000 (далее -резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Резервуары вертикальные стальные цилиндрические РВСП-5000, РВСП-20000 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Default ALL-Pribors Device Photo
78398-20

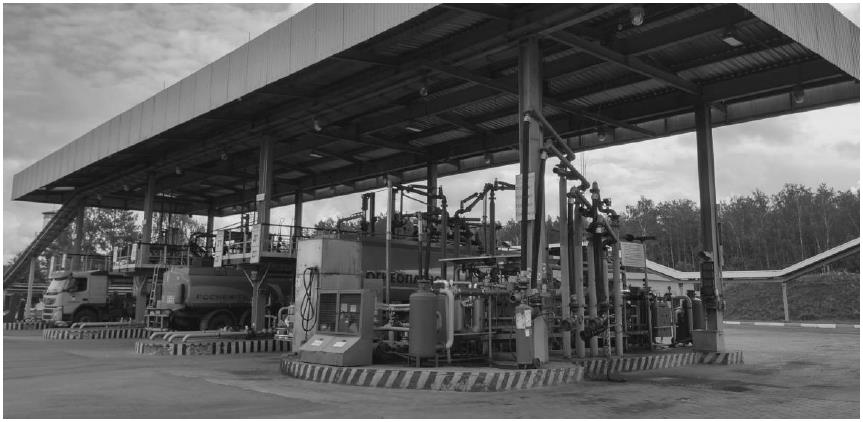

АСН КИМ-Брянск Комплекс измерения массы нефтепродуктов
