Вибропреобразователи АР2035Т
| Номер в ГРСИ РФ: | 78455-20 |
|---|---|
| Категория: | Вибропреобразователи |
| Производитель / заявитель: | ООО "ГлобалТест", г.Саров |
Вибропреобразователи АР2035Т (далее - датчик) предназначены для измерений вибрационных ускорений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78455-20 |
| Наименование | Вибропреобразователи |
| Модель | АР2035Т |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 29.06.2025 |
Производитель / Заявитель
ООО "ГлобалТест", г.Саров
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 33 |
| Найдено поверителей | 3 |
| Успешных поверок (СИ пригодно) | 33 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 78455-20: Описание типа СИ | Скачать | 79.4 КБ | |
| 78455-20: Методика поверки А 3009.0329.МП-2020 | Скачать | 1.1 MБ |
Описание типа
Назначение
Вибропреобразователи АР2035Т (далее - датчик) предназначены для измерений вибрационных ускорений.
Описание
Принцип действия датчика основан на генерации электрического сигнала, пропорционального воздействующему ускорению.
В конструкции датчика использована механическая схема с пьезоэлементом, работающим на сдвиг, и встроенный унифицированный усилитель - преобразователь среднего квадратического значения (СКЗ) виброускорения в пропорциональный токовый сигнал (4 - 20) мА.
В зависимости от диапазонов измерений и конструктивных особенностей датчики выпускаются в нескольких модификациях . Каждая модификация может иметь несколько исполнений, отличающихся номинальным значением коэффициента преобразования, типом соединителя или способом крепления к объекту контроля. Материал корпуса - нержавеющая сталь или титановый сплав. Степень защиты датчика от внешних воздействий IP65.
Структура обозначений датчиков (символы «Х» могут отсутствовать):
АР2035Т- ХХ- ХХ
индекс исполнения______________________________________
значение коэффициента преобразования, мА/g (до четырех символов)
Конструктивные особенности датчиков приведены в таблице 1. Внешний вид датчиков приведен на рисунке 1.
Таблица 1 - Конструктивные особенности датчиков
|
Тип исполнения |
Конструктивные особенности | |||
|
Способы крепления |
Диапазон измерений |
Коэффициент преобразования | ||
|
АР2035Т-0,5 |
Шпилька М6 12 |
0,1 • |
. 320 м/с2 |
0,05 мА/(м^с-2) |
|
АР2035Т-0,25 |
0,2 • |
. 640 м/с2 |
0,025 мА/(м<2) | |
|
АР2035Т-0,5-01 |
Винт М6 50 |
0,1 • |
. 320 м/с2 |
0,05 мА/(м^с-2) |
|
АР2035Т-0,25-01 |
0,2 • |
. 640 м/с2 |
0,025 мА/(м<2) | |

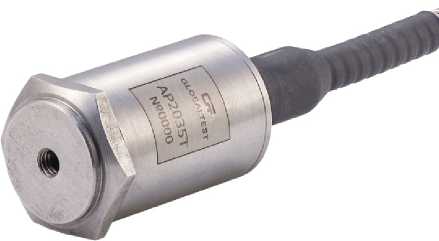

а) АР2035Т-ХХ в) АР2035Т-ХХ-01
Рисунок 1 - Внешний вид датчиков
Пломбирование датчиков не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений СКЗ виброускорения, м/с2: - для АР2035Т-0,5-ХХ - для АР2035Т-0,25-ХХ |
от 0,1 до 320 от 0,2 до 640 |
|
Номинальное значение коэффициента преобразования, мА/(м-с-2): - для АР2035Т-0,5-ХХ - для АР2035Т-0,25-ХХ |
0,05 0,025 |
|
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах |
±10 |
|
Рабочий диапазон частот, Гц |
от 1 до 8000 |
|
Неравномерность частотной характеристики относительно значения на базовой частоте 200 Гц, %, в пределах: - в диапазоне частот от 10 до 1000 Гц включ. - в диапазоне частот от 1 до 8000 Гц |
±4,0 ±12,5 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Нелинейность амплитудной характеристики, %, в пределах |
±4 |
|
Пределы допускаемой основной относительной погрешности при измерении виброускорения, %: - в диапазоне частот от 10 до 1000 Гц включ. - в диапазоне частот от 1 до 8000 Гц |
±7 ±15 |
|
Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах |
±0,2 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от 18 до 25 до 80 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Масса датчика без кабеля, г, не более |
95 |
|
Габаритные размеры датчика (диаметрхвысота), мм, не более: |
30x50 |
|
Напряжение питания постоянного тока, В |
от 9 до 25 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при 35 °С, % |
от -40 до +80 до 95 |
|
Гарантийный срок хранения с момента изготовления, месяцев |
42 |
|
Гарантийный срок эксплуатации с момента поставки заказчику, месяцев |
36 |
Знак утверждения типа
наносится на заглавный лист паспорта АБКЖ.433642.025ПС и руководства по эксплуатации
АБКЖ.433642.025РЭ типографским способом в левом верхнем углу.
Комплектность
Таблица 4 - Комплектность датчика
|
Наименование |
Обозначение |
Количество |
|
Вибропреобразователь АР2035Т |
АБКЖ.433642.025 |
1 шт. |
|
Вибропреобразователь АР2035Т. Паспорт |
АБКЖ.433642.025ПС |
1 шт. |
|
Крепежная шпилька М6 12 для АР2035Т-ХХ |
AH0106 |
1 шт. |
|
Крепежный винт М6 55 для АР2035Т-ХХ-01 |
1 шт. | |
|
Вибропреобразователи АР2035Т. Методика поверки |
А3009.0329.МП-2020 |
одно на партию |
|
Вибропреобразователь АР2035Т. Руководство по эксплуатации |
АБКЖ.433642.025РЭ | |
|
Дополнительные принадлежности |
по требованию |
Поверка
осуществляется по документу А3009.0329.МП-2020 «Вибропреобразователи АР2035Т. Методика поверки», утвержденному ФГУП «РФЯЦ-ВНИИЭФ» 07.02.2020 г.
Основные средства поверки: рабочий эталон 2-го разряда в соответствии с Приказом Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения» (диапазон частот от 1 до 8000 Гц, погрешность воспроизведения на базовой частоте в пределах ±2 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
АБКЖ.433642.025 ТУ Вибропреобразователь АР2035Т. Технические условия
