Газоанализаторы ИВЭ-50-4
| Номер в ГРСИ РФ: | 78482-20 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ЗАО "Предприятие В-1336", г.Пермь |
Газоанализаторы ИВЭ-50-4 (далее - газоанализаторы) предназначены для непрерывных автоматических измерений довзрывоопасной концентрации горючих газов (CH4, C3H8) и объемной доли и массовой концентрации токсичных газов (H2S, NH3, CO, NO2) во взрывоопасных газовых средах и преобразования измеряемых величин в унифицированный выходной сигнал силы постоянного тока, а также в цифровой сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78482-20 |
| Наименование | Газоанализаторы |
| Модель | ИВЭ-50-4 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 29.06.2025 |
Производитель / Заявитель
АО "Предприятие В-1336", г.Пермь
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 13583 |
| Найдено поверителей | 20 |
| Успешных поверок (СИ пригодно) | 13545 (100%) |
| Неуспешных поверок (СИ непригодно) | 38 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 78482-20: Описание типа СИ | Скачать | 107.2 КБ | |
| 78482-20: Методика поверки 1336.413311.003МП | Скачать | 6.1 MБ |
Описание типа
Назначение
Газоанализаторы ИВЭ-50-4 (далее - газоанализаторы) предназначены для непрерывных автоматических измерений объемной доли или массовой концентрации горючих газов (CH4, C3H8, ^(Сз-Сю) - суммы углеводородов) и объемной доли и массовой концентрации токсичных газов (H2S, NH3, CO, NO2) во взрывоопасных газовых средах и преобразования измеряемых величин в унифицированный выходной сигнал силы постоянного тока, а также в цифровой сигнал.
Описание
Принцип действия газоанализаторов определяется типом используемого сенсора.
Принцип действия электрохимических сенсоров заключается в том, что анализируемый окружающий воздух диффундирует через капилляры к измерительному электроду, на котором происходит электрохимическая реакция. Между измерительным электродом и дополнительным электродом сравнения в результате этой реакции возникает соответствующая постоянная разность потенциалов, пропорциональная содержанию определяемого компонента.
Принцип действия инфракрасных (оптических) сенсоров основан на зависимости поглощения инфракрасного излучения молекулами определяемого компонента от концентрации. Анализируемый воздух диффундирует в измерительную кювету. В сенсоре находится излучатель - источник инфракрасного излучения с широкой полосой. Излучение проникает в кювету, многократно отражается, выходит через оптическую щель и попадает на два узкополосных интерференционных фильтра: измерительный и сравнительный, из которых состоит двухэлементный детектор. Если кювета заполнена анализируемой смесью, то часть излучения поглощается в области длины волны измерительного фильтра, и измеряющий детектор дает изменившийся электрический сигнал. Сигнал соответствующего сравнительного детектора остается неизменным. Колебания энергии излучения, загрязнения кюветы и щели, а также помехи от пыли и аэрозолей воздуха действуют на оба детектора в равной степени, и их влияние скомпенсировано.
Газоанализаторы являются стационарными приборами непрерывного действия.
Конструктивно газоанализаторы представляют собой взрывонепроницаемую оболочку, состоящую из корпуса и завинчивающейся крышки. На внешней стороне корпуса расположены кабельные вводы и присоединенный блок сенсора. Внутри - плата индикации и управления, дисплей для отображения результатов измерений, кнопки управления. Через кабельные вводы осуществляется питание газоанализатора и вывод информации.
Блок сенсора состоит из корпуса, внутри которого находятся плата сенсора и сменный электрохимический или инфракрасный оптический датчик.
Специальный защитный фильтр обеспечивает необходимую защиту сенсора от пыли и повышенной влажности окружающей среды.
Газоанализаторы выпускаются в различных модификациях: ИВЭ-50-4.1, ИВЭ-50-4.2, ИВЭ-50-4.3, ИВЭ-50-4.3М, ИВЭ-50-4.4М, ИВЭ-50-4.5, ИВЭ-50-4.6, отличающихся
метрологическими и техническими характеристиками в соответствии со структурной схемой условного обозначения газоанализаторов. Газоанализаторы также выпускаются в различных корпусах, отличающихся цветом и размером.
Газоанализаторы модификаций ИВЭ-50-4.1, ИВЭ-50-4.2, ИВЭ-50-4.3, ИВЭ-50-4.3М, ИВЭ-50-4.5, ИВЭ-50-4.6 имеют светодиодную индикацию и жидкокристаллический дисплей.
Результаты измерений отображаются на жидкокристаллическом дисплее и могут быть представлены (по заказу) в единицах объемной доли: %, % НКПР или массовой концентрации мг/м1 2 3 4 5 6 или г/м3 (CH4, C3H8, £(С2-С10)-суммы углеводородов); объемной доли млн-1 или массовой концентрации мг/м3 (H2S, NH3, CO, NO2).
В газоанализаторах предусмотрены следующие выходные сигналы:
- унифицированный аналоговый выходной сигнал от 4 до 20 мА (модификации ИВЭ-50-4.1, ИВЭ-50-4.2, ИВЭ-50-4.3, ИВЭ-50-4.3М);
- цифровой сигнал, интерфейс RS-485 с протоколом Modbus RTU, MQTT, HART;
- радиоканал 868 МГц (модификация ИВЭ-50-4.5) и сеть GSM (NB-IoT) (модификация ИВЭ-50-4.6);
- дискретный сигнал срабатывания реле «сухой» контакт (модификация ИВЭ-50-4.2, ИВЭ-50-4.3, ИВЭ-50-4.3М).
Газоанализаторы имеют два настраиваемых порога срабатывания сигнализации о превышении содержания определяемого компонента. Также газоанализаторы могут автоматически определять тип подключенного сенсора с применением предварительно сохраненных градуировочных характеристик и сигнализировать об отказе установленных сенсоров.
Способ отбора пробы - диффузионный.
Структурная схема условного обозначения газоанализаторов:
ИВЭ-50-4. Х Х - Х (max) - Х (max) - Х (max)
1 2 3 “4 5Г ~4 5Г Г
Таблица 1
|
Код |
Газ |
|
CH4 |
CH4 (метан) в мг/м3, в % или в % НКПР |
|
C3H8 |
C3H8 (пропан) в % или в % НКПР |
|
C2-C10 |
ПС2-С10) (сумма углеводородов) мг/м3, г/м3 |
|
H2S |
H2S (сероводород) в млн-1 или мг/м3 |
|
NH3 |
NH3 (аммиак) в млн-1 или мг/м3 |
|
CO |
CO (монооксид углерода) в млн-1 или мг/м3 |
|
NO2 |
NO2 (диоксид азота) в млн-1 или мг/м3 |
5 - Максимальная концентрация определяемого газа (для горючих - % НКПР,
для токсичных - млн-1).
Одноканальные газоанализаторы модификаций ИВЭ-50-4.1, ИВЭ-50-4.2, ИВЭ-50-4.4М, ИВЭ-50-4.5, ИВЭ-50-4.6 измеряют довзрывоопасную концентрацию, объемную долю и массовую концентрацию CH4, C3H8, ПС2-С10), объемную долю и массовую концентрацию H2S, NH3, CO, NO2. Трехканальные газоанализаторы модификаций ИВЭ-50-4.3, ИВЭ-50-4.3М по одному каналу измеряют довзрывоопасную концентрацию, объемную долю и массовую концентрацию CH4, C3H8, Ж2-С10), по двум каналам измеряют объемную долю и массовую концентрацию H2S, NH3, CO, NO2.
Заводской номер наносится на маркировочную табличку (шильдик) любым
технологическим способом в виде цифрового кода.
Нанесение знака поверки на газоанализаторы в обязательном порядке
не предусмотрено. Пломбирование газоанализаторов не предусмотрено.

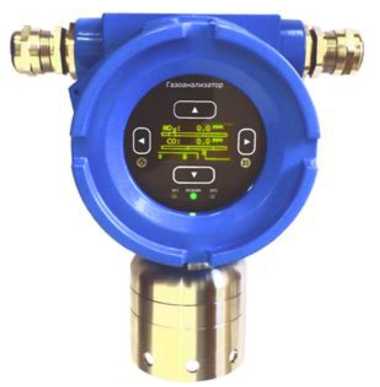

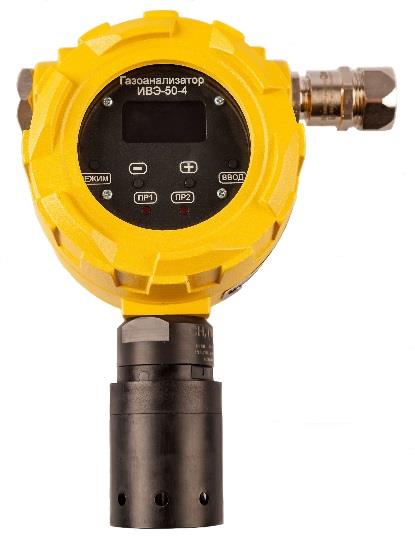

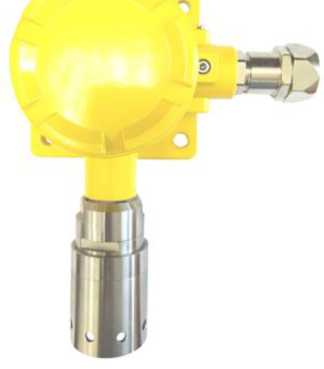

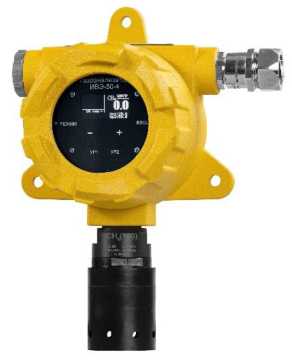

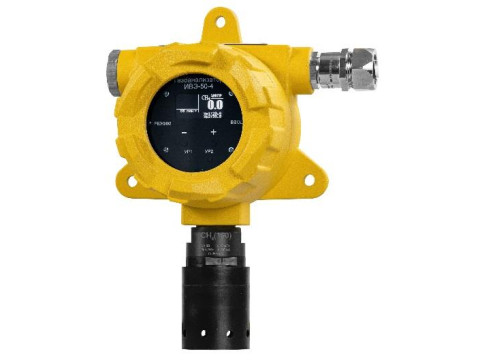

Общий вид газоанализаторов представлен на рисунке 1.
а) модификации ИВЭ-50-4.1, ИВЭ-50-
4.2

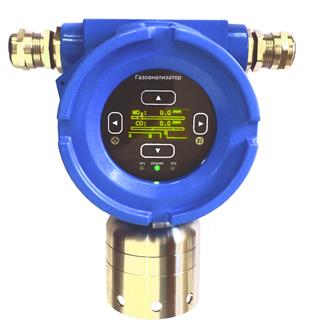

б) модификации ИВЭ-50-4.1, ИВЭ-50-4.2, ИВЭ-50-4.3, ИВЭ-50-4.3М

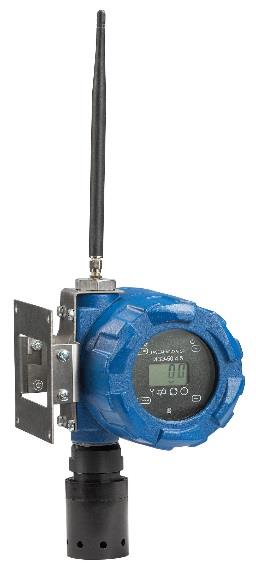

г) модификации ИВЭ-50-4.5, ИВЭ-50-4.6
Рисунок 1 - Общий вид газоанализаторов

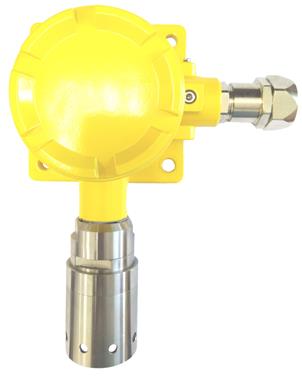

в) модификации ИВЭ-50-4.4М
Программное обеспечение
Газоанализаторы имеют встроенное и внешнее программное обеспечение (далее - ПО). Встроенное ПО не имеет средств программирования или измерения метрологически значимых функций, доступных пользователю. Газоанализаторы имеют защиту встроенного ПО от непреднамеренных и преднамеренных изменений, реализованную изготовителем на этапе производства.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии Р 50.2.077-2014. Конструкция газоанализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Влияние ПО газоанализаторов учтено при нормировании метрологических характеристик.
Внешнее ПО метрологически незначимо и используется для индикации показаний.
Идентификационные данные встроенного ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
не ниже v1.00 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 3 - Метрологические характеристики газоанализаторов с инфракрасными сенсорами
|
Определяемый компонент |
Диапазон* измерений довзрывоопасной концентрации определяемого компонента, % НКПР |
Диапазон* измерений объемной доли определяемого компонента, % |
Диапазон* измерений массовой концентрации определяемого компонента, мг/м3 |
Пределы допускаемой основной приведенной (к верхнему пределу измерений) погрешности измерений, % |
Пределы допускаемой основной абсолютной погрешности измерений, г/м3 |
Номинальное время установления показаний, Т0,9ном, с, не более |
|
метан (CH4) |
от 0 до 100 |
от 0 до 4,4 |
- |
±5 |
- |
30 |
|
- |
- |
от 0 до 30000 |
±10 |
- |
30 | |
|
пропан (C3H8) |
от 0 до 100 |
от 0 до 1,7 |
- |
±5 |
- |
30 |
|
Сумма углеводородов Ж2-С10) |
- |
- |
от 0 до 3000 |
- |
±(0,03+0,15Сх) |
30 |
|
* Диапазон измерений выбирается в зависимости от заказа. Примечания 1. Предел допускаемой вариации выходного сигнала, в долях от пределов основной допускаемой погрешности для суммы углеводородов - 0,05, для остальных определяемых компонентов - 0,5. 2. НКПР - нижний концентрационный предел распространения пламени, значения НКПР указаны в соответствии с ГОСТ Р МЭК 60079-29-1-2013. 3. Сх - массовая концентрация определяемого компонента на входе газоанализатора, г/м3. 4. £(С2-С10) - суммарное содержание предельных углеводородов: этан (C2H6), пропан (C3H8), бутан (C4H10), пентан (C5H12), гексан (СбН14), гептан (C7H16), октан (CsHxs), нонан (C9H20), декан (C10H22). | ||||||
Таблица 4 - Метрологические характеристики газоанализаторов с электрохимическими сенсорами
|
Определяемый компонент |
Диапазон измерений* объемной доли определяемого компонента, -1 млн |
Диапазон измерений* массовой концентрации определяемого компонента, мг/м3 |
Пределы допускаемой основной приведенной (к верхнему пределу измерений) погрешности измерений, % |
Номинальное время установления показаний Т0,9ном, с, не более |
|
H2S (сероводород) |
от 0 до 7,1 от 0 до 25 от 0 до 50 от 0 до 100 |
от 0 до 10 от 0 до 35,5 от 0 до 71 от 0 до 142 |
±15 |
60 |
|
NH3 (аммиак) |
от 0 до 84,5 от 0 до 100 |
от 0 до 60 от 0 до 71 |
±15 |
60 |
|
CO (монооксид углерода) |
от 0 до 50 от 0 до 100 от 0 до 200 |
от 0 до 58,5 от 0 до 117 от 0 до 234 |
±15 |
60 |
|
NO2 (диоксид азота) |
от 0 до 10 от 0 до 20 |
от 0 до 19,3 от 0 до 38,6 |
±15 |
60 |
|
* Диапазон измерений выбирается в зависимости от заказа. Примечание Предел допускаемой вариации выходного сигнала, в долях от пределов основной допускаемой погрешности - 0,5. | ||||
Таблица 5 - Метрологические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Диапазон выходного сигнала силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности преобразований цифрового сигнала в унифицированный выходной сигнал силы постоянного тока, в долях от пределов допускаемой основной приведенной (к верхнему пределу измерений) погрешности измерений |
0,2 |
|
Пределы допускаемой дополнительной приведенной (к верхнему пределу измерений) погрешности измерений, вызванной изменением температуры окружающей среды на каждые 10 °С от нормальных условий измерений в пределах рабочих условий измерений, % |
±0,5 |
Таблица 6 - Основные технические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В: - ИВЭ-50-4.1, ИВЭ-50-4.2, ИВЭ-50-4.4М - ИВЭ-50-4.3 - ИВЭ-50-4.3М - ИВЭ-50-4.5, ИВЭ-50-4.6 |
от 12 до 30 от 12 до 24 от 22 до 24 3,6 |
|
Потребляемая мощность, Вт: - ИВЭ-50-4.1, ИВЭ-50-4.2, ИВЭ-50-4.4М - ИВЭ-50-4.3 - ИВЭ-50-4.3М - ИВЭ-50-4.5, ИВЭ-50-4.6 |
2 5 9 - |
|
Габаритные размеры (ширинахглубинахвысота), мм, не более - ИВЭ-50-4.1, ИВЭ-50-4.2, ИВЭ-50-4.4М - ИВЭ-50-4.3, ИВЭ-50-4.3М - ИВЭ-50-4.5, ИВЭ-50-4.6 |
170x70x200 200x130x250 400x150x150 |
|
Масса, кг, не более |
2,5 |
|
Степень защиты по ГОСТ 14254-2015: - ИВЭ-50-4.1, ИВЭ-50-4.2, ИВЭ-50-4.3, ИВЭ-50-4.3М, ИВЭ-50- 4.4М |
IP66 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % |
от +15 до +25 от 45 до 80 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - ИВЭ-50-4.1, ИВЭ-50-4.2, ИВЭ-50-4.3, ИВЭ-50-4.5, ИВЭ-50-4.6 - ИВЭ-50-4.3М, ИВЭ-50-4.4М - относительная влажность окружающего воздуха при +35 °С, %, не более |
от -40 до +50 от -60 до +60 95 |
|
Маркировка взрывозащиты: - ИВЭ-50-4.1, ИВЭ-50-4.2, ИВЭ-50-4.3, ИВЭ-50-4.3М, ИВЭ-50- 4.4М |
1Ex db [ib] IIB T5 |
|
Средняя наработка на отказ, ч |
30000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на табличку (шильдик), прикрепленную к корпусу газоанализатора, способом лазерной маркировки, механической гравировки или другим способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.
Комплектность
Комплектность средства измерений представлена в таблице 7.
аблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор ИВЭ-50-4: - модификация ИВЭ-50-4.1 - модификация ИВЭ-50-4.2 - модификация ИВЭ-50-4.3М - модификация ИВЭ-50-4.3 - модификация ИВЭ-50-4.4М - модификация ИВЭ-50-4.5 - модификация ИВЭ-50-4.6 |
1336.413311.003 1336.413311.003-01 1336.413311.003-02 1336.413311.003-03 1336.413311.003-04 1336.413311.003-05 1336.413311.003-06 |
1 шт. |
|
Руководство по эксплуатации*: - модификации ИВЭ-50-4.1, ИВЭ-50-4.2 - модификация ИВЭ-50-4.3, ИВЭ-50-4.3М - модификация ИВЭ-50-4.4М - модификация ИВЭ-50-4.5 - модификация ИВЭ-50-4.6 |
1336.413311.003РЭ 1336.413311.003-02РЭ 1336.413311.003-04РЭ 1336.413311.003-05РЭ 1336.413311.003-06РЭ |
1 экз. |
|
Паспорт |
1336.413311.003ПС |
1 экз. |
|
* На партию газоанализаторов, поставляемых в один адрес, допускается поставка 1 экземпляра. | ||
Сведения о методах измерений
приведены в разделе «Устройство и работа» руководства по эксплуатации.
Нормативные документы
ГОСТ Р МЭК 60079-29-1-2013 Взрывоопасные среды. Часть 29-1. Газоанализаторы.
Требования к эксплуатационным характеристикам газоанализаторов горючих газов
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
1336.413311.003ТУ Газоанализаторы ИВЭ-50-4. Технические условия
