Контроллеры мониторинга бортовые АвтоГРАФ
| Номер в ГРСИ РФ: | 78505-20 |
|---|---|
| Производитель / заявитель: | ООО "Техноком", г.Челябинск |
Контроллеры мониторинга бортовые «АвтоГРАФ» (далее - контроллеры) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS, определения на их основе координат местоположения потребителя в системе координат WGS-84 и синхронизации внутренней шкалы времени контроллеров с национальной шкалой координированного времени UTC(SU).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78505-20 |
| Наименование | Контроллеры мониторинга бортовые |
| Модель | АвтоГРАФ |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 29.06.2025 |
Производитель / Заявитель
ООО "Техноком", г.Челябинск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 3 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 78505-20: Описание типа СИ | Скачать | 122 КБ | |
| 78505-20: Методика поверки 842-19-17 МП | Скачать | 4.5 MБ |
Описание типа
Назначение
Контроллеры мониторинга бортовые «АвтоГРАФ» (далее - контроллеры) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS, определения на их основе координат местоположения потребителя в системе координат WGS-84 и синхронизации внутренней шкалы времени контроллеров с национальной шкалой координированного времени UTC(SU).
Описание
Принцип действия контроллеров основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и GPS на частоте L1.
Примечание - Параметры сигналов ГНСС согласно интерфейсного контрольного документа «ГЛОНАСС», редакция 5.1 от 2008; IS-GPS-200E от 08.06.2010.
Конструктивно контроллеры состоят из моноблочного корпуса и антенн (ГЛОНАСС/GPS и GSM). В корпусе расположены плата навигационная для работы по сигналам навигационных космических аппаратов ГНСС ГЛОНАСС и GPS, модуль беспроводной связи GSM/GPRS, батарея аккумуляторная, микросхема памяти, модуль криптографической защиты, механический датчик движения (трехосный акселерометр) и датчик целостности корпуса.
Выдача потребителю измерительной информации осуществляется по протоколу разработчика с частотой одно измерение в секунду.
Контроллеры выпускаются в четырех исполнениях: «АвтоГРАФ-GSM», «АвтоГРАФ-GSM+», «АвтоГРАФ-GSM+WiFi» и «АвтоГРАФ-GSM/SL», которые отличаются функциональными характеристиками, габаритными размерами, типами разъемов питания и антенных разъемов.
Общий вид контроллеров приведен на рисунках 1, 2 и 3.
Места нанесения знака утверждения типа и пломбировки от несанкционированного доступа приведены на рисунках 4 и 5.

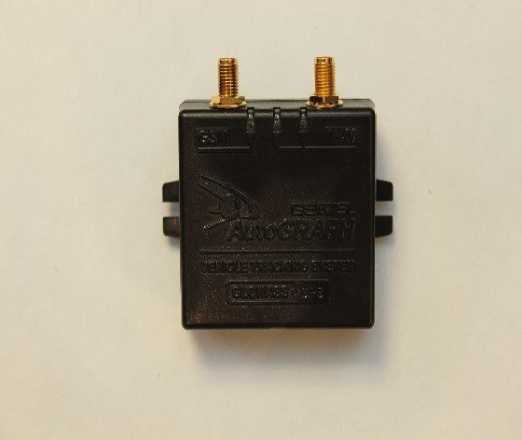

Рисунок 1 - Общий вид контроллера исполнения «АвтоГРАФ-GSM/SL»

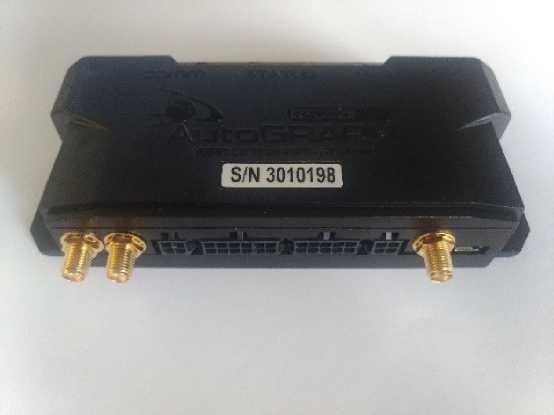

Рисунок 2 - Общий вид контроллера исполнения «АвтоГРАФ-GSM»
Рисунок 3 - Общий вид контроллеров исполнений «АвтоГРАФ-GSM+» и «АвтоГРАФ-GSM+WiFi»
Места пломбировки
Место нанесения знака утверждения типа
Рисунок 4 - Места нанесения знака утверждения типа и пломбировки от несанкционированного доступа контроллеров исполнений «АвтоГРАФ-GSM», «АвтоГРАФ-GSM+» и «АвтоГРАФ-GSM+WiFi»
Места пломбировки
Место нанесения знака утверждения типа

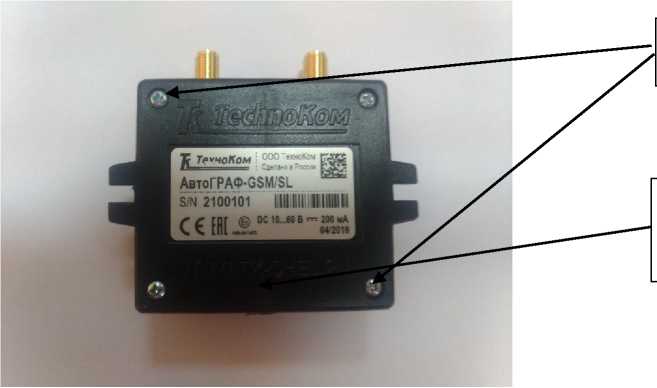

Рисунок 5 - Места нанесения знака утверждения типа и пломбировки от несанкционированного доступа контроллера исполнения «АвтоГРАФ-GSM/SL»
Программное обеспечение
Контроллеры работают под управлением специализированного ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное данные (признаки) |
Значение | |
|
«АвтоГРАФ-GSM», «АвтоГРАФ-О8М+», «АвтоГРАФ-GSM+WiFi» |
«АвтоГРАФ-GSM/SL» | |
|
Идентификационное наименование ПО |
AGEX |
AGXL |
|
Номер версии (идентификационный номер ПО) |
12.57 и выше |
11.88 и выше |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Доверительные границы допускаемой абсолютной инструментальной погрешности (при доверительной вероятности 0,67) определения координат местоположения в плане при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при скорости движения от 0 до 200 м/с и геометрическом факторе GDOP не более 4, м |
±3 |
|
Доверительные границы допускаемой абсолютной инструментальной погрешности (при доверительной вероятности 0,67) определения высоты при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при скорости движения от 0 до 200 м/с и геометрическом факторе GDOP не более 4, м |
±4,25 |
|
Доверительные границы допускаемой абсолютной инструментальной погрешности (при доверительной вероятности 0,67) определения скорости при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при скорости движения от 0 до 200 м/с и геометрическом факторе GDOP не более 4, м/с |
±0,05 |
|
Доверительные границы допускаемой абсолютной инструментальной погрешности (при доверительной вероятности 0,67) синхронизации шкалы времени контроллеров с национальной шкалой координированного времени UTC(SU), мкс |
±1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от сети постоянного тока, В |
от 10 до 60 |
|
Габаритные размеры, мм, не более: - исполнений «АвтоГРАФ-GSM», «АвтоГРАФ-GSM+», «АвтоГРАФ-GSM+WiFi» длина |
138 |
|
ширина |
67 |
|
высота |
27 |
|
- исполнения «АвтоГРАФ-GSM/SL» длина |
65 |
|
ширина |
50 |
|
высота |
20 |
|
Масса, кг, не более: - исполнений «АвтоГРАФ-GSM», «АвтоГРАФ-GSM+», «АвтоГРАФ-GSM+WiFi» |
0,11 |
|
- исполнения «АвтоГРАФ-GSM/SL» |
0,05 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от -40 до +85 |
|
- относительная влажность окружающего воздуха при 40 °С, %, не более |
95 |
|
- амплитуда синусоидального виброускорения в диапазоне частот от 10 до 70 Гц, м/с2, не более |
40 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом, на заднюю панель корпуса контроллера в виде наклейки.
Комплектность
Таблица 4 - Комплектность контроллеров
|
Наименование |
Обозначение |
Количество |
|
1 Контроллер мониторинга бортовой в составе |
«АвтоГРАФ-GSM» или «АвтоГРАФ-GSM+» или «АвтоГРАФ-GSM+WiFi» или «АвтоГРАФ-GSM/SL» |
1 к-т |
|
1.2 Кабель питания/интерфейсный основной |
- |
1 шт. |
|
1.3 Кабель 10-контактный RS-485/RS-232 |
- |
1 шт.* |
|
1.4 Кабель 4-контактный CAN/RPM/Вх. 9 |
- |
1 шт.* |
|
1.5 Комплект разъема для подключения громкой связи (разъем + контакты) |
- |
1 к-т* |
|
1.6 Кабель интерфейсный дополнительный CAN/1-Wire/ Вых /Вх/Вх |
- |
1 шт. ** |
|
1.7 Кабель интерфейсный дополнительный CAN /RS-485 /Вх/Вх |
- |
1 шт. ** |
|
1.8 Кабель интерфейсный дополнительный RS-232/RS-485/RPM/Высокоомный вход |
- |
1 шт. ** |
|
1.9 Предохранитель с держателем |
- |
1 шт. |
|
1.10 Антенна ГЛОНАСС/GPS |
- |
1 шт. |
|
1.11 Антенна GSM |
- |
1 шт.*** |
|
1.12 Кабель PPS |
- |
1 шт. |
П Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество | |
|
2 Паспорт |
«АвтоГРАФ-GSM» |
ПС 6811-001-12606363-2016 |
1 шт. |
|
«АвтоГРАФ^М+», «АвтоГРАФ-GSM+WiFi» |
ПС 6811-002-12606363-2016 |
1 шт. | |
|
«АвтоГРАФ-GSM/SL» |
ПС 6811-003-12606363-2016 |
1 шт. | |
|
3 Руководство по эксплуатации |
«АвтоГРАФ-GSM» |
РЭ 6811-001-12606363-2016 |
1 шт. |
|
«АвтоГРАФ^М+», «АвтоГРАФ-GSM+WiFi» |
РЭ 6811-002-12606363-2016 |
1 шт. | |
|
«АвтоГРАФ-GSM/SL» |
РЭ 6811-003-12606363-2016 |
1 шт. | |
|
4 Методика поверки |
842-19-17 МП |
1 шт. | |
|
* Опционально по отдельному заказу для контроллеров исполнений «АвтоГРАФ-GSM+», «АвтоГРАФ-GSM+WiFi» * * Опционально по отдельному заказу для контроллера исполнения «АвтоГРАФ-GSM» * ** Кроме контроллера исполнения «АвтоГРАФ-GSM+WiFi» | |||
Сведения о методах измерений
приведены в эксплуатационном документе
Нормативные документы
Приказ Росстандарта № 2831 от 29.12.2018 «Об утверждении Государственной
поверочной схемы для координатно-временных измерений»
ТУ 6811-002-12606363-2016 Контроллеры мониторинга бортовые «АвтоГРАФ». Технические условия
