Преобразователи пневмоэлектрические аналоговые АСТРА-ПЭ

Номер в ГРСИ РФ: 78521-20
Производитель / заявитель: ООО инженерная фирма "МИАС", г.Воронеж
Скачать
78521-20: Описание типа СИ Скачать 232.4 КБ
78521-20: Методика поверки МП 202-003-2020 Скачать 2.1 MБ
Нет данных о поставщике
Преобразователи пневмоэлектрические аналоговые АСТРА-ПЭ поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Преобразователи пневмоэлектрические аналоговые АСТРА-ПЭ (далее -преобразователи) предназначены для измерений и непрерывных преобразований избыточного давления воздуха в нормированный выходной сигнал постоянного электрического тока.

Информация по Госреестру

Основные данные
Номер по Госреестру 78521-20
Наименование Преобразователи пневмоэлектрические аналоговые
Модель АСТРА-ПЭ
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 29.06.2025
Производитель / Заявитель

ООО инженерная фирма "МИАС", г.Воронеж

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 9
Найдено поверителей 1
Успешных поверок (СИ пригодно) 9 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 22.12.2024

Поверители

Скачать

78521-20: Описание типа СИ Скачать 232.4 КБ
78521-20: Методика поверки МП 202-003-2020 Скачать 2.1 MБ

Описание типа

Назначение

Преобразователи пневмоэлектрические аналоговые АСТРА-ПЭ (далее -преобразователи) предназначены для измерений и непрерывных преобразований избыточного давления воздуха в нормированный выходной сигнал постоянного электрического тока.

Описание

Принцип действия преобразователей основан на упругой деформации чувствительного элемента, на который нанесены тензорезисторы, соединенные в мостовую схему. Под воздействием измеряемого давления чувствительный элемент деформируется, что приводит к изменению электрического сопротивления тензорезисторов и разбалансу мостовой схемы. При этом возникает электрический сигнал пропорциональный давлению, который поступает на вход электронного блока и преобразуется в нормированный выходной сигнал постоянного тока.

Преобразователи конструктивно состоят из чувствительного элемента и электронного блока, установленных в корпусе. Корпус закрывается крышкой. Измеряемое давление подается через штуцеры, расположенные снизу корпуса.

Преобразователи выпускаются в различных модификациях в зависимости от количества каналов измерений давления, вида электрического питания, способа крепления и наличия взрывонепроницаемой оболочки. Маркировка преобразователей осуществляется в соответствии с таблицей 1.

Таблица 1 - Конструктивные исполнения преобразователей

АСТРА-ПЭ-

Х

Х

Х

Х

Х

Х

I

I

I

Взрывозащита:

Вн

I

I

Есть

I

I

Нет

I

I

Количество измерительных каналов:

1

I

1

2

I

2

4

I

4

I

Электрическое питание:

0

I

от однофазной сети переменного тока напряжением 220 В

1

от сети постоянного тока напряжением от 9 до 36 В

Соединение с пневматическими линиями:

1

медная, полиэтиленовая трубка Dу = 4 мм

0

медная, полиэтиленовая трубка Dу = 6 мм

Способ монтажа:

0

по месту

1

на DIN-рейку

Градуировка пневматического сигнала в:

0

кгс/см2

1

кПа

Примечание: Преобразователь АСТ канал давление и электрическое пит напряжение от 9 до 38 В.

РА-ПЭ с взрывонепроницаемой оболочкой имеет один ание осуществляется от сети постоянного тока с

Общий вид преобразователей приведены на рисунках 1-4.

Пломбирование осуществляется с помощью пломбировочной чаши и мастики одного из крепежных винтов передней панели преобразователя.

Схемы пломбирования от несанкционированного доступа приведены на рисунках 5-8.

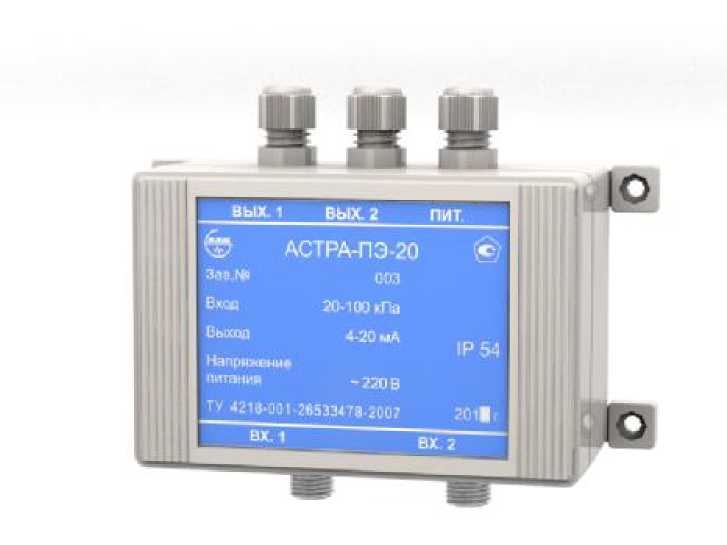

Рисунок 2 - Общий вид преобразователей АСТРА-ПЭ-20ХХХ.

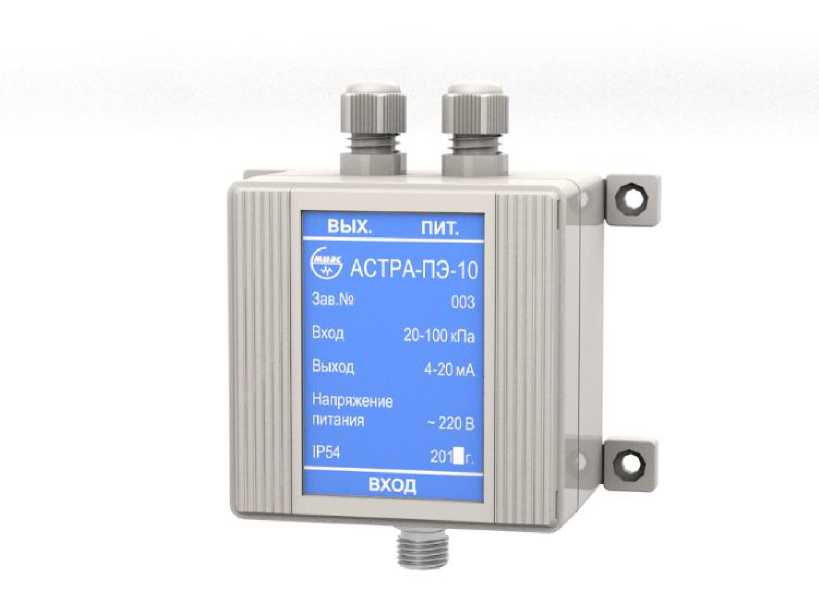

Рисунок 1 - Общий вид преобразователя АСТРА-ПЭ-10Х0Х.

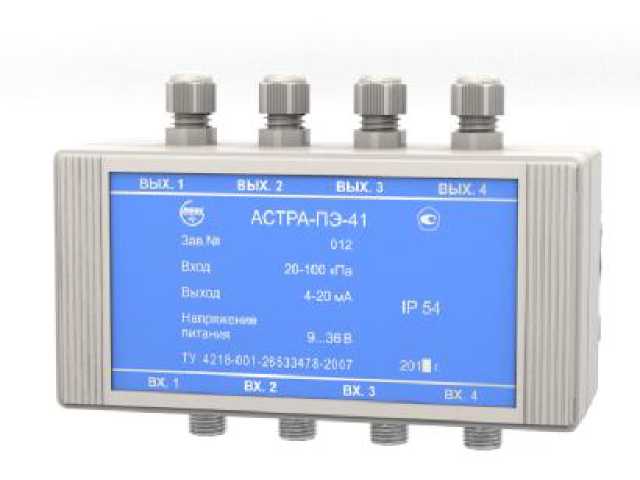

Рисунок 3 - Общий вид преобразователей АСТРА-ПЭ-41ХХХ.

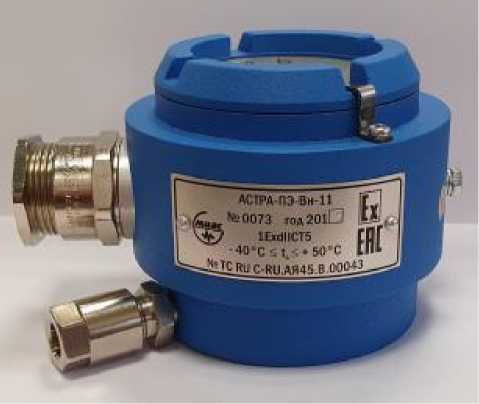

Рисунок 4 - Общий вид преобразователей АСТРА-ПЭ-Вн-11ХХХ.

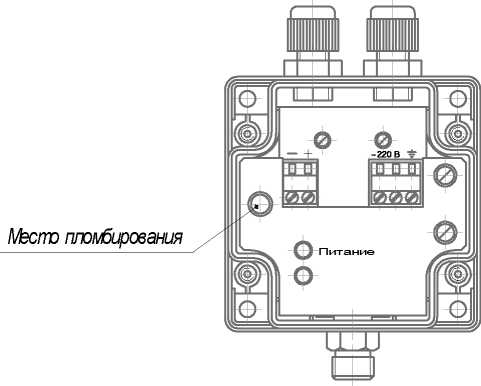

Рисунок 5 - Схема пломбирования от несанкционированного доступа преобразователя

АСТРА-ПЭ-10ХХХ

Место пломбирования

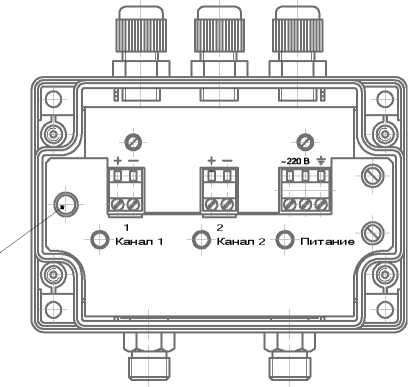

Рисунок 6 - Схема пломбирования от несанкционированного доступа преобразователя

АСТРА-ПЭ-20ХХХ

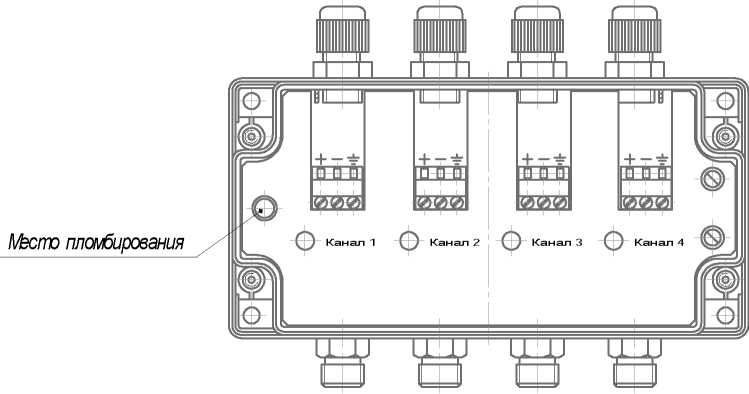

Рисунок 7 - Схема пломбирования от несанкционированного доступа преобразователя

Место пломбирования

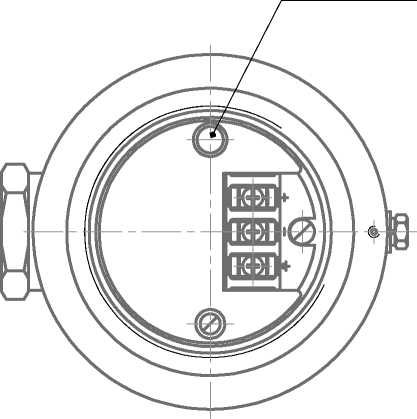

Рисунок 8 - Схема пломбирования от несанкционированного доступа преобразователя

АСТРА-ПЭ-Вн-11ХХХ

Программное обеспечение

отсутствует.

Метрологические и основные технические характеристики

Метрологические характеристики преобразователей приведены в таблице 2. Основные технические характеристики приведены в таблице 3.

Таблица 2 - Метрологические характеристики

Наименование характеристик

Значение характеристик

Диапазон измерений избыточного давления воздуха, кПа (кгс/см2)

от 20 до 100 (от 0,2 до 1)

Диапазон изменения выходного сигнала постоянного электрического тока, мА

от 4 до 20

Пределы основной допускаемой погрешности, у, % от диапазона измерений избыточного давления воздуха

± 0,5

Пределы допускаемой дополнительной погрешности при изменении температуры окружающего воздуха от нормальных условий на каждые 10 °С, % от диапазона измерений избыточного давления воздуха

± 0,45

Технические характеристики

Наименование характеристик

Значение характеристик

Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015

IP54 (IP65 для преобразователей с видом взрывозащиты «взрывонепроницаемая оболочка»

Величина максимально допустимого значения избыточного давления, кПа

150

Нормальные условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа (мм рт. ст.)

от +15 до +25 от 30 до 80 от 84 до 106,7 (от 630 до 800)

Потребляемая мощность, В*А, не более: для АСТРА-ПЭ-10ХХХ для АСТРА-ПЭ-20ХХХ для АСТРА-ПЭ-40ХХХ для АСТРА-ПЭ-Вн-1Х1ХХ

1,5

3,0

6,0

1,5

Габаритные размеры (ДхШ*В), мм, не более: - АСТРА-ПЭ-1ХХХХ

- АСТРА-ПЭ-2ХХХХ

- АСТРА-ПЭ-4ХХХХ

- АСТРА-ПЭ-Вн-1Х1ХХ

80x130x60 120x130x60 180x130x60 105x80x65

Масса, кг, не более:

- АСТРА-ПЭ-1ХХХХ

- АСТРА-ПЭ-2ХХХХ

- АСТРА-ПЭ-4ХХХХ

- АСТРА-ПЭ-Вн-1Х1ХХ

0,3 0,5 0,6

1,0

Средняя наработка на отказ, ч, не менее

100000

Средний срок службы, лет, не менее

10

Маркировка взрывозащиты АСТРА-ПЭ-Вн-1Х1ХХ

1Ех db IIC Т5 Gb

Наименование характеристик

Значение характеристик

Рабочие условия эксплуатации температура окружающего воздуха, °С относительная влажность, %, не более

Атмосферное давление, кПа (мм рт. ст.)

от - 40 до + 50 95 (при 35 °С и более низких температурах, без конденсации влаги) от 84 до 106,7 (от 630 до 800)

Знак утверждения типа

наносят на фирменную планку на лицевой панели методом металлофото и (или) на титульный лист руководства по эксплуатации типографским способом.

Комплектность

представлена в таблице 4

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Примечание

Методика поверки

МП 202-003-2020

«Преобразователи пневмоэлектрические аналоговые АСТРА-ПЭ. Методика поверки»

1 экз.

1 экз. на каждый заказ

Преобразователь пневмоэлектрический аналоговый АСТРА-ПЭ

АСТРА-ПЭ ХХХХ («ХХХХ» в зависимости от исполнения)

1 шт.

В соответствии с заказом

Руководство по эксплуатации

МС0.283.001 РЭ

1 экз.

1 экз. на каждый преобразователь

Паспорт

МС0.283.001 ПС

1 экз.

1 экз. на каждый преобразователь

Поверка

осуществляется по документу МП 202-003-2020 «Преобразователи пневмоэлектрические аналоговые АСТРА-ПЭ. Методика поверки» утвержденному ФГУП «ВНИИМС» 16.03.2020 г.

Основные средства поверки:

- Калибратор давления Crystal, модель HPC-42 (рег. номер 64480-16)

Допускается применение других средств поверки, удовлетворяющих требования по соотношению пределов допускаемых основных погрешностей в соответствии с Государственной поверочной схемой для средств измерений избыточного давления до 4000 МПа утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339

Знак поверки наносится в паспорт преобразователя и (или) на свидетельство о поверке

Сведения о методиках (методах) измерений приведены в эксплуатационных документах.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии №1339 от 29 июня 2018 года «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»

Технические условия ТУ 4212-004-26533478-2007
