Система коммерческого учета и контроля резервуарных запасов парков товарных нефтепродуктов Entis- т.910-02-04
| Номер в ГРСИ РФ: | 78588-20 |
|---|---|
| Производитель / заявитель: | Фирма "Enraf B.V.", Нидерланды |
Система коммерческого учета и контроля резервуарных запасов парков товарных нефтепродуктов Entis- т.910-02-04 (далее - система) предназначена для измерений уровня, давления, температуры, плотности и количества запасов жидких продуктов, расчета их объема и массы путем сбора измерительной информации, передаваемой в цифровом виде по протоколам GPU, IP-BPM, HART, Modbus, Fieldbus, ее обработки и индикации, формирования цифровых сигналов управления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78588-20 |
| Наименование | Система коммерческого учета и контроля резервуарных запасов парков товарных нефтепродуктов Entis- т.910-02-04 |
| Страна-производитель | НИДЕРЛАНДЫ |
| Срок свидетельства (Или заводской номер) | зав.№ 880550985/880025112 |
Производитель / Заявитель
Фирма "Enraf B.V.", Нидерланды
НИДЕРЛАНДЫ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 23 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 23 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 78588-20: Описание типа СИ | Скачать | 140.9 КБ | |
| 78588-20: Методика поверки МП 1124-7-2019 | Скачать | 6 MБ |
Описание типа
Назначение
Система коммерческого учета и контроля резервуарных запасов парков товарных нефтепродуктов Entis- т.910-02-04 (далее - система) предназначена для измерений уровня, давления, температуры, плотности и количества запасов жидких продуктов, расчета их объема и массы путем сбора измерительной информации, передаваемой в цифровом виде по протоколам GPU, IP-BPM, HART, Modbus, Fieldbus, ее обработки и индикации, формирования цифровых сигналов управления.
Описание
Система коммерческого учета и контроля резервуарных запасов парков товарных нефтепродуктов Entis- т.910-02-04 с заводским номером 880550985/880025112 включает в себя 18 комплектов средств измерений уровня (уровнемеры радарные 971 SmartRadar Lti, уровнемеры радарные SmartRadar 990 FlexLine и уровнемеры с сервоприводом Honeywell Enraf model 854 ATG Servo Gauge), температуры (преобразователь температуры Enraf Vito 762 датчик Vito Probe 767 и Vito Probe 768), давления (датчики давления ST3000, ST800 и 3051 производства фирмы «Honeywell-Enraf» Нидерланды, Rosemount Inc., США), установленных на резервуарах, контроллеров управления CIU Plus и CIU Prime, производства фирмы «Honeywell-Enraf» Нидерланды, а также АРМ оператора с программным обеспечением и информационно-измерительные каналы передачи измерительной информации, образованные перечисленными устройствами.
Принцип действия системы заключается в следующем:
На входы устройств полевых интерфейсов связи 880 CIU Prime от средств измерений уровня, температуры, давления продукта по цифровым протоколам связи поступает сигнал, содержащий значения измеряемых величин. В устройстве происходит преобразование полученного входного сигнала в выходной цифровой сигнал по протоколу Modbus, передающийся на устройства 880 CIU Plus. Микропроцессорная схема устройств 880 CIU Plus, используя введенные заранее конфигурационные данные о параметрах и характеристиках резервуаров, проводит расчет запасов продукта: массы, объема, в т.ч. приведенного к 15 °С и к 20 °С.
По протоколу ModBus полученная информация о состоянии резервуарных запасов передается в центральную станцию системы, на которой осуществляется ее визуализация, а также передача данных в системы регулирования и управления высшего уровня.

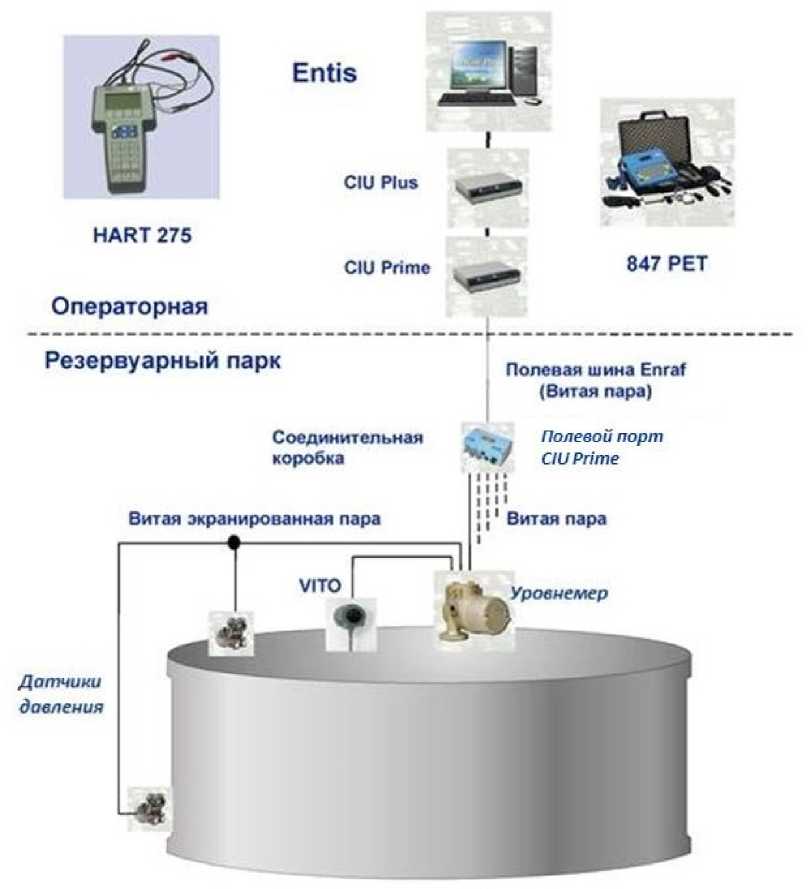

Схема системы коммерческого учета и контроля резервуарных запасов парков товарных нефтепродуктов Entis- т.910-02-04 представлена на рисунке 1.
2.
Рисунок 1 - Схема системы коммерческого учета и контроля резервуарных запасов парков товарных нефтепродуктов Entis- т.910-02-04
Общий вид устройств интерфейсов связи CIU 880 Prime/Plus представлен на рисунке
Рисунок 2 -Общий вид устройств интерфейсов связи CIU 880 Prime/Plus
Ограничения доступа к настройке (регулировке) от внешнего доступа осуществляется пломбированием замка переключателя расположенной на задней панели устройства интерфейса связи. Место пломбирования показано на рисунке 3.
Знак поверки наносится на свидетельство о поверке.
Положение переключателя ЗАБЛОКИРОВАНО
Переключатель «замок» (используется ключ и устанавливается пломбировочная пластина)
] 1ереключатель-«замок» (используется ключ)
Положение переключателя РАЗБЛОКИРОВАНО
Место опломбирования: Специальная проушина пломбировочной пластине
Рисунок 3 - Схема опломбирования (ограничения доступа).
Программное обеспечение
Устройства 880 CIU Prime, 880 CIU Plus, имеют микропрограмму, встроенную в EPROM, и не доступную для изменения вне заводских условий. Микропрограмма осуществляет функций преобразования, обработки сигналов измерительной информации, и их передачи. Настройки, применяемые на объекте эксплуатации, хранятся в микросхеме NOVRAM.
Защита микропрограммы, реализована использованием паролей доступа к данным, а также аппаратной блокировкой «замковыми» переключателями, находящимися на задней панели устройств.
Обозначение версии микропрограммы вносится в формуляр системы. Обозначение версии микропрограммы формируется по алгоритму, использующему данные о модели устройства (CIU 880 Prime или CIU 880 Plus), серийном номере, присвоенном при изготовлении, оснащению интерфейсами связи.
Микропрограмма защищена от недопустимых изменений с использованием комбинации программных средств (ограничение прав доступа с помощью пароля) и аппаратных средств (блокировка с помощью замковых переключателей).
Идентификационные данные программного обеспечения системы приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
Enraf Tank Inventory System |
|
Номер версии (идентификационный номер) программного обеспечения |
Ver.2.7.xxx |
|
Цифровой идентификатор программного обеспечения |
D71419BD-7476-4C62-9E5C-C5262DCB AD0F |
Уровень защиты программного обеспечения от непреднамеренных и
преднамеренных изменений: соответствует уровню «высокий» по Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, удаления и иных преднамеренных изменений программного обеспечения и изменений данных.
Технические характеристики
Основные метрологические характеристики систем приведены в таблице 2.
Таблица 2 - Метрологические характеристики систем
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений уровня продукта, мм |
от 30 до 20 000 |
|
Диапазон измерений температуры продукта, °С |
от 0 до +50 |
|
Диапазон измерений гидростатического давления продукта и давления паров в резервуаре средствами измерений давления, МПа |
от 0 до 0,4 |
|
Пределы допускаемой, приведенной к диапазону измерения, погрешности измерений давления паров в резервуаре средствами измерений давления, % |
±0,25 |
|
Пределы допускаемой абсолютной погрешности измерений уровня, мм |
±3,0 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
|
Диапазон измерений плотности, кг/м3 |
от 650 до 950 |
|
Пределы допускаемой абсолютной погрешности измерений плотности продукта, кг/м3 |
±2,0 |
|
Пределы допускаемой относительной погрешности измерений массы нефтепродуктов косвенным методом статических измерений, % 1) - 200 т и более - до 200 т |
±0,50 ±0,65 |
|
1) При уровне продукта, измеряемого при хранении для расчета массы, не менее 800 мм. При дозе приема/отпуска продукта, при проведении учетных операций, не менее 1100 мм. | |
Основные технические характеристики систем приведены в таблице 3.
Таблица 3 - Технические характеристики системы
|
Наименование характеристики |
Значение характеристики |
|
Температура окружающей среды при эксплуатации, °С |
от -18 до +39 |
|
Средний срок службы, лет |
15 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Комплектность систем приведена в таблице 4.
Таблица 4 - Комплектность системы
|
Наименование |
Обозначение |
Количество |
|
Система коммерческого учета и контроля резервуарных запасов парков товарных нефтепродуктов Entis- т.91002-04 |
т.910-02-04 |
1 шт. (заводской номер 880550985/880025112) |
|
Паспорт |
1 экз. | |
|
Методика поверки |
1 экз. |
Сведения о методах измерений
приведены в документе «ГСИ. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных резервуарах с применением систем коммерческого учета и контроля резервуарных запасов товарных нефтепродуктов «Entis» тит. 910-01, тит.910-02-04, тит.430-11 в резервуарных парках ООО «РН - Туапсинский НПЗ», ФР.1.29.2021.39408.
Нормативные документы
Постановление Правительства Российской федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
Приказ Росстандарта от 20 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
