Измерители влажности ВИМС-3
| Номер в ГРСИ РФ: | 78596-20 |
|---|---|
| Производитель / заявитель: | ООО НПП "Интерприбор", г.Челябинск |
Измерители влажности ВИМС-3 (далее - влагомеры) предназначены для измерений массового отношения влаги (влажности) твердых строительных материалов (легких, ячеистых и тяжелых бетонов; кирпича силикатного и керамического; древесины, пиломатериалов, деталей и изделий из химически необработанной древесины) и сыпучих строительных материалов (песка строительного, отсева каменной пыли, щебня и др.).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78596-20 |
| Наименование | Измерители влажности |
| Модель | ВИМС-3 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 29.06.2025 |
Производитель / Заявитель
ООО НПП "Интерприбор", г.Челябинск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 75 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 75 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 19.11.2024 |
Поверители
Скачать
| 78596-20: Описание типа СИ | Скачать | 78.4 КБ | |
| 78596-20: Методика поверки МП 109-241(243)-2019 | Скачать | 3.1 MБ |
Описание типа
Назначение
Измерители влажности ВИМС-3 (далее - влагомеры) предназначены для измерений массового отношения влаги (влажности) твердых строительных материалов (легких, ячеистых и тяжелых бетонов; кирпича силикатного и керамического; древесины, пиломатериалов, деталей и изделий из химически необработанной древесины) и сыпучих строительных материалов (песка строительного, отсева каменной пыли, щебня и др.).
Описание
Принцип действия влагомеров основан на диэлектрическом методе измерения влажности, а именно - на корреляционной зависимости диэлектрической проницаемости материала от содержания в нём влаги при положительных температурах.
При взаимодействии с измеряемым материалом емкостной преобразователь вырабатывает сигнал, пропорциональный диэлектрической проницаемости, который регистрируется измерительным устройством и преобразуется в значения влажности. Результаты измерений выводятся на дисплей.
Конструктивно влагомеры состоят из смартфона и емкостного преобразователя. Преобразователь соединяется со смартфоном через Bluetooth-связь. Для считывания информации со смартфона на компьютер в корпусе смартфона установлен разъем USB.
В зависимости от используемых емкостных преобразователей и назначения влагомеры выпускаются в четырех различных модификациях.
Модификация ВИМС-3.1 комплектуется объемно-планарным и зондовым преобразователями.
Модификация ВИМС-3.2 комплектуется объемно-планарным преобразователем.
Модификация ВИМС-3.3 комплектуется зондовым преобразователем.
Модификация ВИМС-3.4 комплектуется планарным преобразователем.

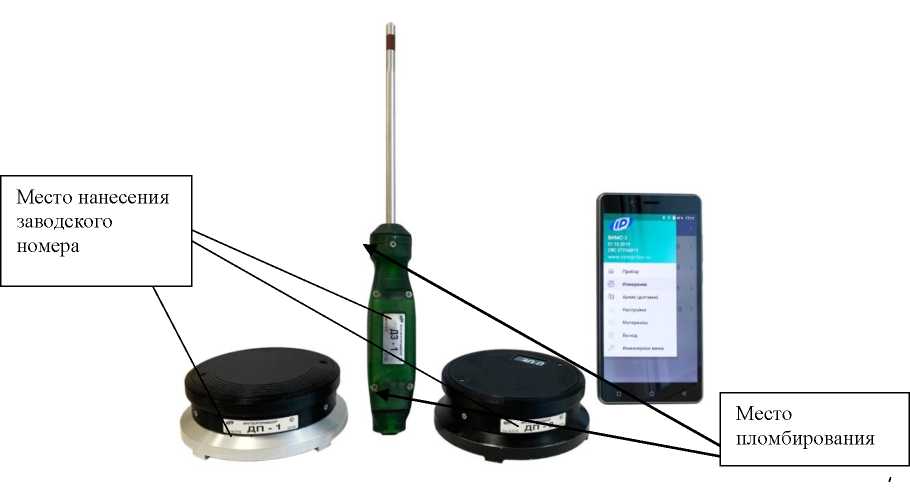

Фотографии общего вида измерителя влажности ВИМС-3 и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Место пломбирования
Рисунок 1 - Общий вид измерителя влажности ВИМС-3 и схема пломбировки от несанкционированного доступа.
Программное обеспечение
Программное обеспечение влагомеров (далее - ПО) неизменяемое и несчитываемое. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ВИМС3 |
|
Номер версии (идентификационный номер) ПО |
Не ниже 01.10.2019 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений массового отношения влаги (влажности), %: - древесины |
от 4 до 30 |
|
- тяжелого бетона плотностью от 2200 до 2500 кг/м3 |
от 0,5 до 6,0 |
|
- легкого бетона плотностью от 1600 до1800 кг/м3 и кирпича силикатного |
от 1 до 15 |
|
- легкого бетона плотностью от 1000 до 1600 кг/м3 и кирпича керамического |
от 1 до 20 |
|
- ячеистого бетона (газо-, пенобетона) без металлических примесей плотностью от 400 до 1000 кг/м3 |
от 1 до 20 |
|
- сыпучих материалов |
от 1 до 25 |
|
Пределы допускаемой абсолютной погрешности, %: Объемно-планарный преобразователь - для древесины в поддиапазоне влажности от 4 до 12 % включ. |
± 1,5 |
|
св. 12 до 30 % |
± 3,0 |
|
- для бетона тяжелого в диапазоне влажности от 0,5 до 6,0 % |
± 0,5 |
|
- для бетона ячеистого, легкого, кирпича силикатного и керамического в поддиапазоне влажности от 1 до 10 % включ. |
± 1,2 |
|
св. 10 до 20 % |
± 2,0 |
|
- для сыпучих материалов в поддиапазоне влажности от 1 до 12 % включ. |
± 1,5 |
|
св. 12 до 25 % |
± 2,5 |
|
Зондовый преобразователь - для твердых строительных материалов - бетон тяжелый в диапазоне влажности от 0,5 до 6,0 % |
± 0,8 |
|
- бетон ячеистый, легкий, кирпич силикатный и керамический в поддиапазоне влажности от 1 до 10 % включ. |
± 1,5 |
|
св. 10 до 20 % |
± 2,0 |
|
- для сыпучих материалов в поддиапазоне влажности от 1 до 12 % включ. |
± 2,0 |
|
св. 12 до 25 % |
± 3,0 |
|
Наименование характеристики |
Значение |
|
Планарный преобразователь - для древесины в поддиапазоне влажности от 4 до 12 % включ. |
± 1,5 |
|
св. 12 до 30 % |
± 3,0 |
|
- для твердых строительных материалов: - бетон тяжелый в диапазоне влажности от 0,5 до 6,0 % |
± 0,5 |
|
- бетон ячеистый, легкий, кирпич силикатный и керамический в поддиапазоне влажности от 1 до 10 % включ. |
± 1,2 |
|
св. 10 до 20 % |
± 2,0 |
Таблица 3 -Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: объемно-планарного преобразователя | |
|
- высота |
70 |
|
- диаметр |
110 |
|
зондового преобразователя | |
|
- высота |
270 |
|
- диаметр |
35 |
|
планарного преобразователя | |
|
- высота |
40 |
|
- диаметр |
110 |
|
Масса, кг, не более: | |
|
- объемно-планарного преобразователя |
0,3 |
|
- зондового преобразователя |
0,3 |
|
- планарного преобразователя |
0,3 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха °C |
от +5 до +40 |
|
- относительная влажность воздуха, %, не более |
90 |
Знак утверждения типа
наносится на датчик и заднюю панель смартфона в виде наклейки и печатается типографским способом в левом верхнем углу титульного листа руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерения
|
Наименование |
Обозначение |
Количество | |||
|
ВИМС-3.1 |
ВИМС-3.2 |
ВИМС-3.3 |
ВИМС-3.4 | ||
|
Смартфон |
- |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Объемно-планарный преобразователь |
- |
1шт. |
1 шт. |
- |
- |
|
Зондовый преобразователь |
- |
1 шт. |
- |
1 шт. |
- |
|
Планарный преобразователь |
- |
- |
- |
- |
1 шт. |
|
Транспортная тара |
- |
1 шт. | |||
|
Руководство по эксплуатации* |
НКИП. 408514.100 РЭ |
1экз. | |||
|
Методика поверки* |
МП 109241(243)-2019 |
1 экз. | |||
|
* Поставляется на бумажном или на цифровом носителе | |||||
Поверка
осуществляется по документу МП 109-241(243)-2019 «ГСИ. Измерители влажности ВИМС-3.
Методика поверки», утверждённому ФГУП «УНИИМ» 13.01.2020 г.
Основные средства поверки:
Рабочий эталон единицы массовой доли влаги в твердых веществах и материалах в соответствии с Государственной поверочной схемой для средств измерений содержания воды в твёрдых и жидких веществах и материалах, утвержденной Приказом Росстандарта от 29.12.2018 № 2832.
Стандартные образцы влажности пиломатериалов (ГСО 8837-2006), интервал допускаемых аттестованных значений от 6,0 до 18,0 %, абсолютная погрешность аттестованного значения: ±0,8 % в интервале от 6 до 12 %, ±1,0 % в интервале от 12 до 18 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 29.12.2018 № 2832 «Об утверждении государственной поверочной схемы для средств измерений содержания воды в твёрдых и жидких веществах и материалах»
ТУ 4276-036-7453096769-2019 «Измерители влажности ВИМС-3. Технические условия»
