Измерители содержания полярных веществ testo 270
| Номер в ГРСИ РФ: | 78608-20 |
|---|---|
| Производитель / заявитель: | Фирма "Testo AG", Германия |
Измерители содержания полярных веществ testo 270 (далее - измерители) предназначены для измерений массовой доли полярных веществ и температуры в жирах и маслах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78608-20 |
| Наименование | Измерители содержания полярных веществ |
| Модель | testo 270 |
| Страна-производитель | ГЕРМАНИЯ |
| Срок свидетельства (Или заводской номер) | 29.06.2025 |
Производитель / Заявитель
Фирма "Testo SE & Co. KGaA", Германия
ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 794 |
| Найдено поверителей | 5 |
| Успешных поверок (СИ пригодно) | 793 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0%) |
| Актуальность информации | 14.04.2024 |
Поверители
Скачать
| 78608-20: Описание типа СИ | Скачать | 70.4 КБ | |
| 78608-20: Методика поверки МП 38-251-2019 | Скачать | 10.6 MБ |
Описание типа
Назначение
Измерители содержания полярных веществ testo 270 (далее - измерители) предназначены для измерений массовой доли полярных веществ и температуры в жирах и маслах.
Описание
Принцип действия измерителей основан на измерении диэлектрической проницаемости жира или масла. Для измерения диэлектрической проницаемости используется пластинчатый конденсатор, емкость которого изменяется в зависимости от содержания полярных веществ: чем больше полярных веществ, тем выше емкость конденсатора. Изменение емкости конденсатора преобразуется в электрический сигнал и содержание полярных веществ в процентах (total polar materials - TPM) выводится на дисплей измерителя. Полярные соединения включают в себя моноглицериды, диглицериды, свободные жирные кислоты, а также продукты превращений, образующихся в процессе жарки. Неполярные соединения в основном представляют собой неизменные триглицериды жирных кислот.
Для измерений температуры используется сенсор PTC, сопротивление которого изменяется в зависимости от изменения температуры исследуемой среды.
Измерители состоят из зонда и электронного блока. На конце зонда расположен пластинчатый конденсатор большой площади и сенсор PTC. Электронный блок заключен в пластмассовый корпус, на лицевой поверхности которого находятся окно жидкокристаллического буквенно-цифрового индикатора и клавиатура.
Общий вид измерителей представлен на рисунке 1. Пломбирование измерителей не предусмотрено.

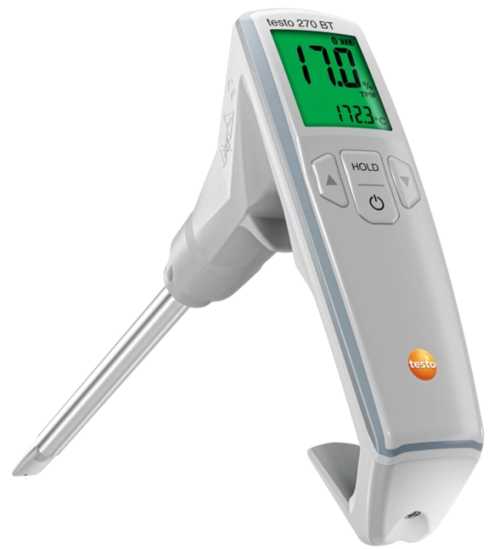

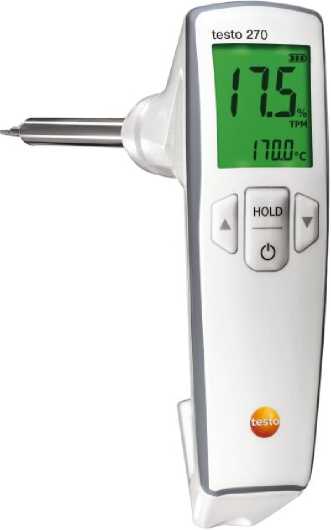

Рисунок 1 - Общий вид измерителей
Программное обеспечение
Программное обеспечение встроенное, записывается при выпуске из производства и не может быть изменено в процессе эксплуатации. Идентификация программного обеспечения (ПО) не предусмотрена конструкцией. Конструкция измерителей исключает возможность несанкционированного влияния на ПО. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой доли полярных веществ, % |
от 0 до 25 |
|
Пределы допускаемой абсолютной погрешности измерений массовой доли полярных веществ, % |
±4 |
|
Диапазон показаний массовой доли полярных веществ, % |
от 0 до 40 |
|
Диапазон измерений температуры исследуемой среды, °С |
от +40 до +200 |
|
Пределы допускаемой абсолютной погрешности измерений температуры исследуемой среды, °С |
±1,5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Дискретность значений: | |
|
- массовая доля полярных веществ, % |
0,5 |
|
- температура, °С |
0,1 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +10 до +35 |
|
- относительная влажность, %, не более |
80 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
170 |
|
- ширина |
50 |
|
- длина |
300 |
|
Масса, кг, не более |
0,26 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерения
|
Наименование |
Обозначение |
Количество |
|
Измеритель содержания полярных веществ |
testo 270 |
1 шт. |
|
Пластиковый кейс |
- |
1 шт. |
|
Батареи тип ААА |
- |
2 шт. |
|
Калибровочное масло |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. (в электронном виде) |
|
Методика поверки |
МП 38-251-2019 |
1 экз. |
Поверка
осуществляется по документу МП 38-251-2019 «ГСИ. Измерители содержания полярных веществ testo 270. Методика поверки», утвержденному УНИИМ - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 05 марта 2020 г.
Основные средства поверки:
- ГСО 9437-2009 стандартный образец смеси триглицеридов жирных кислот, аттестованное значение массовой доли суммы триглицеридов жирных кислот не менее 99,0 %, границы допускаемых значений абсолютной погрешности аттестованного значения СО при Р=0,95 составляют ±0,4 %;
- измеритель температуры двухканальный прецизионный МИТ 2.05 (диапазон измерений температуры при подключении термометра сопротивления на 100 Ом от минус 200 до плюс 500 оС, пределы допускаемой абсолютной погрешности измерений температуры ±(0,004+10’5-t) оС), рег. № 29933-05;
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-3-3 (диапазон измерений температуры от минус 50 до плюс 500 оС, доверительная погрешность термометра в диапазоне от плюс 30 до плюс 150 оС составляет ±0,03 оС, в диапазоне от плюс 150 до плюс 230 оС составляет ±0,04 оС), рег. № 32777-06.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Техническая документация Testo SE & Co. KGaA, Германия
