Термопреобразователи сопротивления AVL

Номер в ГРСИ РФ: 78612-20
Категория: Термопреобразователи
Производитель / заявитель: Фирма "AVL List GmbH", Австрия
Скачать
78612-20: Описание типа СИ Скачать 71.8 КБ
Заказать
Поставщик: ООО "НПП "ПРОМА"
Термопреобразователи сопротивления AVL поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Термопреобразователи сопротивления AVL (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры жидких, газообразных, сыпучих сред.

Информация по Госреестру

Основные данные
Номер по Госреестру 78612-20
Наименование Термопреобразователи сопротивления
Модель AVL
Страна-производитель АВСТРИЯ
Срок свидетельства (Или заводской номер) 29.06.2025
Производитель / Заявитель

Фирма "AVL List GmbH", Австрия

АВСТРИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 22
Найдено поверителей 2
Успешных поверок (СИ пригодно) 22 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

78612-20: Описание типа СИ Скачать 71.8 КБ

Описание типа

Назначение

Термопреобразователи сопротивления AVL (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры жидких, газообразных, сыпучих сред.

Описание

Принцип действия ТС основан на зависимости электрического сопротивления материала чувствительного элемента (ЧЭ) от температуры окружающей среды.

Термопреобразователи выпускаются с 4-х проводной схемой подключения.

Опломбирование ТС изготовителем не предусмотрено.

Серийные номера в виде цифрового обозначения, состоящие из арабских цифр, наносятся на этикетки кабелей ТС методом струйной печати.

Общий вид ТС и места нанесения серийных номеров представлены на рисунке 1.

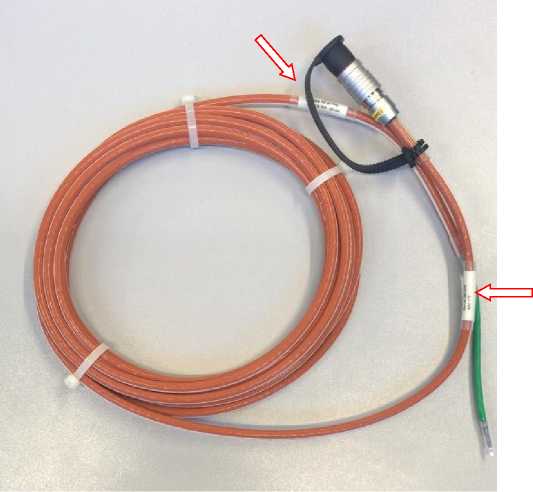

Рисунок 1 - Общий вид ТС и места нанесения серийных номеров

Программное обеспечение

Отсутствует

Технические характеристики

Метрологические и технические характеристики термопреобразователей приведены в таблице 1

Таблица 1 - Основные метрологические и технические характеристики термопреобразователей

Наименование характеристики

Значение

Диапазон измерений температуры, °C

от -40 до +180

Условное обозначение номинальной статической характеристики (НСХ) преобразования по ГОСТ 6651-2009

Pt100

Температурный коэффициент ТС а, °C-1

0,00385

Класс допуска ТС по ГОСТ 6651-2009

А

Пределы допускаемого отклонения сопротивления ТС в температурном эквиваленте (допуск) по ГОСТ 6651-2009: - для А

±(0,15+0,002|t|)

Время термической реакции ТС, с, не более

15

Электрическое сопротивление изоляции при температуре от +15 до +35 оС и относительной влажности воздуха от 30 до 80%, МОм (при 100 В), не менее

100

Максимальный измерительный ток, мА

10

Рабочие условия эксплуатации:

- температура окружающего воздуха, °C

- относительная влажность окружающего воздуха (без конденсации), %

от -40 до + 180

от 20 до 98

Габаритные размеры, мм: Длина монтажной части Диаметр монтажной части

100 5

Масса с кабелем, не более, кг

3

Срок эксплуатации лет, не менее

10

Средняя наработка на отказ, ч, не менее

20160

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Комплектность термопреобразователей приведена в таблице 2.

Таблица 2 - Комплект поставки термопреобразователей сопротивления AVL

Наименование

Обозначение

Количество

Термопреобразователь сопротивления AVL

-

1 шт.

Паспорт

РТ100.00.001.ПС

1 экз.

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» документа РТ100.00.001.ПС Паспорт

Нормативные документы

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.

Общие технические условия.

Техническая документация изготовителя «AVL List GmbH», Австрия
