Счетчики-расходомеры массовые Micro Motion

Номер в ГРСИ РФ: 78675-20
Категория: Расходомеры
Производитель / заявитель: Фирма "Emerson Process Management, Rosemount Analytical, Inc.", США
Скачать
78675-20: Описание типа СИ Скачать 86.2 КБ
78675-20: Методика поверки МП 1059-9-2019 Скачать 20.2 MБ
Заказать
Поставщик: ЗАО "ЭМИС"
Счетчики-расходомеры массовые Micro Motion поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Счетчики-расходомеры массовые Micro Motion (далее по тексту - СРМ) предназначены для измерений массового расхода и массы жидкости в составе измерительной линии систем измерений количества нефтепродуктов.

Информация по Госреестру

Основные данные
Номер по Госреестру 78675-20
Наименование Счетчики-расходомеры массовые
Модель Micro Motion
Страна-производитель СОЕДИНЕННЫЕ ШТАТЫ
Срок свидетельства (Или заводской номер) на 8 шт. с зав.№ 14295339, 14289015, 14288866, 14296579, 14288596, 14288865, 14288185, 14289014
Производитель / Заявитель

Фирма "Emerson Process Management / Micro Motion Inc.", США

СОЕДИНЕННЫЕ ШТАТЫ

Поверка

Межповерочный интервал / Периодичность поверки 4 года
Зарегистрировано поверок 22
Найдено поверителей 3
Успешных поверок (СИ пригодно) 22 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 24.03.2024

Поверители

Скачать

78675-20: Описание типа СИ Скачать 86.2 КБ
78675-20: Методика поверки МП 1059-9-2019 Скачать 20.2 MБ

Описание типа

Назначение

Счетчики-расходомеры массовые Micro Motion (далее по тексту - СРМ) предназначены для измерений массового расхода и массы жидкости в составе измерительной линии систем измерений количества нефтепродуктов.

Описание

Принцип действия СРМ основан на использовании силы Кориолиса, значение которой зависит от массы жидкости и скорости ее движения по трубкам сенсора, следовательно, пропорционально массовому расходу рабочей жидкости. При прохождении рабочей жидкости по двум трубкам первичного преобразователя (сенсора), которые колеблются с одинаковой частотой, возникает разность фаз колебаний трубок. Данный сигнал передается на трансмиттер 2700R, где обрабатывается и преобразуется в измерительную информацию.

Выходным сигналом трансмиттера 2700R является последовательность импульсов, частота следования, которых пропорциональна массовому расходу жидкости.

СРМ состоят из сенсора модели CMF4OOM46ONWEZEZZZ и трансмиттера модели 2700R12AEGEZWZ.

Отклонение температуры рабочей среды от температуры калибровки компенсируется установкой нуля СРМ.

Общий вид СРМ представлен на рисунке 1.

Рисунок 1 - Общий вид СРМ

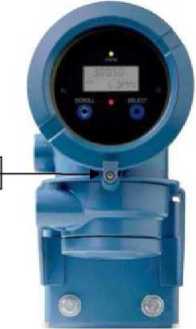

Трансмиттер пломбируется с помощью проволоки и свинцовой (пластмассовой) пломбы. Место пломбировки СРМ представлено на рисунке 2.

Рисунок 2 - Схема пломбировки СРМ

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) является встроенным. ПО имеет программную и физическую защиту от непреднамеренных и преднамеренных изменений. Программная защита обеспечивается разграничением прав пользователей, введением паролей, а также функцией защиты конфигурации. Физическая защита обеспечивается пломбированием клемм порта обслуживания. ПО СРМ имеет уровень защиты «высокий» по Р 50.2.077 -2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Наименование ПО

2000 series firmware

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО

4.0/1.0

2.0 Profibus

4.0 Fieldbus

Цифровой идентификатор ПО

-

Алгоритм вычисления цифрового идентификатора ПО

-

Технические характеристики

Метрологические и основные технические характеристики СРМ, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2, 3.

Таблица 2 - Метрологические характеристики_________________________________________

Наименование характеристики

Значение

Диапазон измерений массового расхода жидкости, т/ч

от 30 до 310

Пределы допускаемой относительной погрешности при измерениях массового расхода и массы жидкости, %

±0,25

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Номинальный диаметр

DN 100

Выходной сигнал

Импульсный, частотой до 10 кГц

Температура измеряемой среды, оС

от -30 до +50

Избыточное давление измеряемой среды, МПа, не более

4,0

Плотность жидкости в рабочем диапазоне температуры, кг/м3, не более

922,1

Продолжение таблицы 3

Наименование характеристики

Значение

Кинематическая вязкость жидкости, сСт, не более

11,4

Потребляемая мощность, Вт, не более

11

Параметры окружающей среды: - температура, °С

- относительная влажность, %

от -35 до +30 от 5 до 95

Параметры электропитания: - напряжение питания, В - частота, Г ц

220 (+10 %, -15 %)

50

Г абаритные размеры, длина х ширина х высота, мм, не более - трансмиттер 2700R - сенсор

120х233х214 1021х1118х274

Масса, кг, не более - трансмиттер 2700R - сенсор

3,6

200

Знак утверждения типа

наносится на маркировочную табличку методом наклейки и на центральную часть титульных листов паспорта типографским способом.

Комплектность

Комплектность СРМ приведена в таблице 4. Таблица 4 - Комплектность СРМ

Наименование

Обозначение

Количество

Счетчик-расходомер массовый Micro Motion. Зав. №14295339

1 экз.

Счетчик-расходомер массовый Micro Motion. Зав. №14289015

1 экз.

Счетчик-расходомер массовый Micro Motion. Зав. №14288866

1 экз.

Счетчик-расходомер массовый Micro Motion. Зав. №14296579

1 экз.

Счетчик-расходомер массовый Micro Motion. Зав. №14288596

1 экз.

Счетчик-расходомер массовый Micro Motion. Зав. №14288865

1 экз.

Счетчик-расходомер массовый Micro Motion. Зав. №14288185

1 экз.

Счетчик-расходомер массовый Micro Motion. Зав. №14289014

1 экз.

Комплект эксплуатационных документов фирмы «Emerson Process Management/ Micro Motion Inc.»

1 экз.

Методика поверки

МП 1059-9-2019

1 экз.

Поверка

осуществляется по документам: МП 1059-9-2019 «Инструкция. ГСИ. Счетчики-расходомеры массовые Micro Motion. Методика поверки», утвержден ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 20.03.2020 г.; МИ 3272-2010 «Счетчики-расходомеры массовые. Методика поверки на месте эксплуатации компакт-прувером в комплекте с турбинным преобразователем расхода и поточным преобразователем плотности».

Основные средства поверки:

- рабочий эталон 1 разряда с диапазоном расхода, соответствующим поверяемому СРМ и пределами допускаемой относительной погрешности не более ±0,05 % в соответствии с Государственной поверочной схемой, утвержденной приказом Росстандарта от 07.02.2018 г. № 256;

- рабочий эталон 2 разряда с диапазоном расхода, соответствующим поверяемому СРМ и пределами допускаемой относительной погрешности не более ±0,1 % в соответствии с Государственной поверочной схемой, утвержденной приказом Росстандарта от 07.02.2018 г. № 256.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке СРМ.

Сведения о методах измерений

приведены в эксплуатационных документах.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. N 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
