Генераторы сигналов векторные SMW200A
| Номер в ГРСИ РФ: | 78696-20 |
|---|---|
| Производитель / заявитель: | Фирма "Rohde & Schwarz zavod Vimperk, s.r.o.", Чехия |
Генераторы сигналов векторные SMW200A предназначены для формирования смодулированных синусоидальных СВЧ колебаний с нормированными уровнем и частотой выходного сигнала, а также колебаний с различными видами модуляций.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78696-20 |
| Наименование | Генераторы сигналов векторные |
| Модель | SMW200A |
| Страна-производитель | ЧЕШСКАЯ РЕСПУБЛИКА |
| Срок свидетельства (Или заводской номер) | 14.07.2025 |
Производитель / Заявитель
Фирма "Rohde & Schwarz zavod Vimperk, s.r.o.", Чехия
ЧЕШСКАЯ РЕСПУБЛИКА
Поверка
| Межповерочный интервал / Периодичность поверки | 3 года |
| Зарегистрировано поверок | 69 |
| Найдено поверителей | 8 |
| Успешных поверок (СИ пригодно) | 68 (99%) |
| Неуспешных поверок (СИ непригодно) | 1 (1%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 78696-20: Описание типа СИ | Скачать | 185.8 КБ | |
| 78696-20: Методика поверки РТ-МП-7145-441-2020 | Скачать | 8.2 MБ |
Описание типа
Назначение
Генераторы сигналов векторные SMW200A предназначены для формирования немодулированных синусоидальных СВЧ колебаний с нормированными уровнем и частотой выходного сигнала, а также колебаний с различными видами модуляций.
Описание
Принцип работы генераторов сигналов векторных SMW200A основан на формировании в приборе базового диапазона частот синтезатором высокой частоты и расширением его вниз и вверх в устройстве формирования выходного сигнала. Источником опорной частоты для синтезатора высокой частоты служит кварцевый генератор частотой 10 МГц. Выходной уровень генератора регулируется аттенюатором и контролируется системой автоматической регулировки уровня. Для воспроизведения сигналов с различными видами модуляции генератор оснащен модуляторами и источниками модулирующих сигналов на основе цифро-аналоговых преобразователей. Расчет необходимых данных для цифро-аналоговых преобразователей при формировании сигналов с цифровой модуляцией или со сложными корреляционными зависимостями производится в микропроцессоре. В генераторе возможна установка второго канала, который может работать независимо от первого канала, синхронно с первым каналом и фазово-когерентно с первым каналом.
Конструктивно генераторы сигналов векторные SMW200A выполнены в виде настольного лабораторного прибора. Управление прибором осуществляется с передней панели, оснащенной дисплеем и кнопочным табло, или по интерфейсу дистанционного управления с помощью внешнего ПЭВМ. Генераторы сигналов векторные SMW200A оснащены интерфейсами USB, LAN, GPIB.
Генераторы сигналов векторные SMW200A имеют следующие опции:
B1003/B1006/B1007/B1012/B1020/B1031/B1040/B1040N/B1044/B1044N - опции
частотного диапазона до 3 ГГц/6 ГГц/7,5 ГГц/12,75 ГГц/20 ГГц/31,8 ГГц/40 ГГц/44 ГГц;
В13/13Т - модуль АЦП и маршрутизации квадратурных сигналов (один/два пути);
B13XT - широкополосный модуль АЦП и маршрутизации квадратурных сигналов;
В709/В719 - опции пониженных фазовых шумов для первого/второго каналов;
В710/В720 - опции улучшения фазовых шумов в ближней зоне для первого/второго каналов;
В711/В721 - опции низких фазовых шумов для первого/второго каналов;
B2003/B2006/B2007/B2012/B2020/B2031/B2044/B2044N - опции частотного
диапазона до 3 ГГц/6 ГГц/7,5 ГГц/12,75 ГГц/20 ГГц/31,8 ГГц/44 ГГц для второго канала;
В90 - опция фазовой когерентности;
К22 - импульсный модулятор;
K23 - импульсный генератор;
К24 - многофункциональный генератор сигналов для аналоговой модуляции;
K703 - вход/выход опорных частот 100 МГц и 1 ГГц;
К720 - опция модулятора амплитудной, частотной и фазовой модуляций;
В10 - модулирующий генератор квадратурных сигналов;
К522 - расширение полосы частот для модулирующего генератора квадратурных сигналов;
В9 - широкополосный модулирующий генератор квадратурных сигналов;
К525/К527 - расширение полосы частот для широкополосного модулирующего генератора квадратурных сигналов;
К62 - добавление «белого» шума в модулированный сигнал;
К810 - профили фазового и импульсного шумов;
В14/В15 - опции имитатора и широкополосного имитатора многолучевого распространения;
B81 - опция разъема СВЧ выхода на задней панели для частотных опций 3/6 ГГц;
B82 - опция разъема СВЧ выхода на задней панели для частотных опций 3/6 ГГц для второго канала;
B83 - опция разъема СВЧ выхода на задней панели для частотных опций 20/31,8/ 40 ГГц;
B84 - опция разъема СВЧ выхода на задней панели для частотной опции 20 ГГц второго канала.
Для предотвращения несанкционированного доступа генераторы сигналов векторные SMW200A имеют защитную наклейку завода-изготовителя, закрывающую головку винта крепления корпуса. Серийный номер, идентифицирующий каждый экземпляр СИ, наносится методом наклейки на заднюю панель генераторов сигналов векторных SMW200A в соответствии с рисунком 2 и имеет формат шестизначного цифрового номера.
Знак поверки может наноситься также на заднюю панель генераторов сигналов векторных SMM100A.

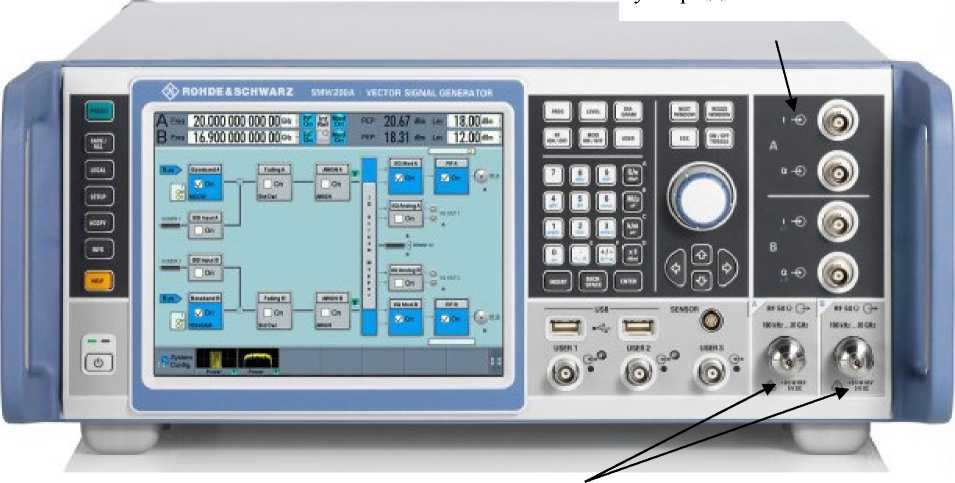

Общий вид генераторов сигналов векторных SMW200A и обозначение места для нанесения знака утверждения типа приведены на рисунке 1.

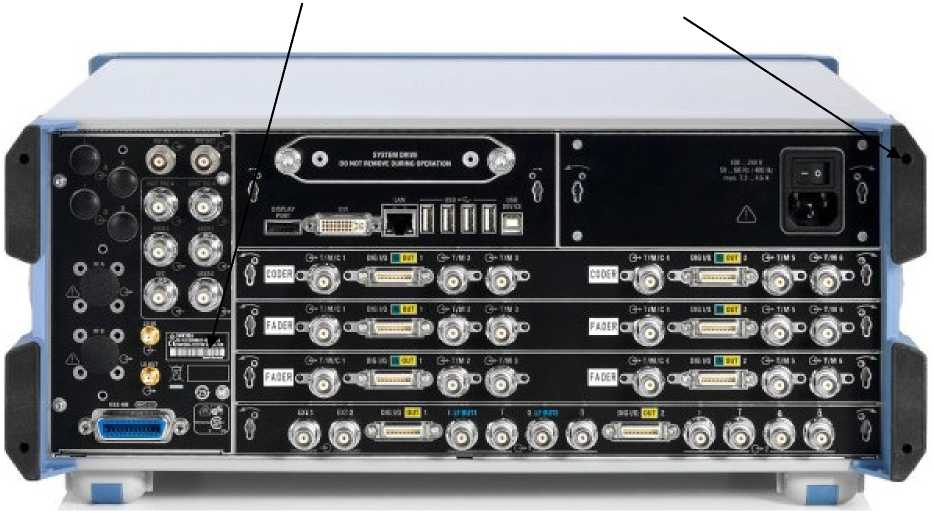

Схема пломбировки от несанкционированного доступа и нанесения серийного номера, идентифицирующего каждый экземпляр СИ, приведены на рисунке 2.
место нанесения знака
утверждения типа
первый и второй каналы
Рисунок 1 - Общий вид средства измерений
место нанесения
серийного номера
место пломбировки от несанкционированного доступа
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение «FW SMW200A» предназначено для управления режимами работы генераторов сигналов векторных SMW200A, обработки выходных сигналов, формирования заданий на проведение измерений, управления работой генераторов в процессе проведения измерений, отображения хода измерений. Программное обеспечение «FW SMW200A» предназначено только для работы с генераторами сигналов векторными SMW200A и не может быть использовано отдельно от их измерительно-вычислительной платформы.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов сигналов векторных SMW200A за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FW SMW200A |
|
Номер версии (идентификационный номер) ПО |
не ниже 4.90.049.47 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Метрологические и технические характеристики генераторов сигналов векторных SMW200A приведены в таблицах 2 - 11.
Таблица 2 - Частотные параметры
|
Наименование характеристики |
Значение | |
|
Диапазон частот, Гц |
опции B1003, В2003 |
от 1405 до 3-109 |
|
опции B1006, В2006 |
от 1405 до 6-109 | |
|
опции B1007, В2007 |
от 1405 до 7,5-109 | |
|
опция B1012, В2012 |
от 1-105 до 12,75-109 | |
|
опции B1020, В2020 |
от 1-105 до 20409 | |
|
опция B1031, В2031 |
от 1-105 до 31,8-109 | |
|
опции B1040, B1040N |
от 14 05 до 40-109 | |
|
опции B1044, В2044, B1044N, B2044N |
от 14 05 до 44-109 | |
|
Дискретность установки частоты, Г ц |
0,001 | |
|
Вход/выход опорной частоты, Гц |
Штатно |
1-107 |
|
опция K703 |
1-107, 1408, 1-109 | |
|
Пределы допускаемой относительной погрешности установки частоты при работе от внутреннего опорного генератора |
Штатно |
+140’7 |
|
опции B709/B710/B711 |
+340’8 | |
Таблица 3 - Параметры уровня выходного сигнала
|
Наименование характеристики |
Значение | |
|
1 |
2 | |
|
Диапазон установки значений уровня выходного сигнала для опций B1003, B2003, В1006, В2006, В1007, В2007, В1012, B2012, В1020, В2020 в зависимости от частоты, дБ (1 мВт) |
от 100 кГц до 1 МГц включ. |
от -120 до +3 |
|
св. 1 до 3 МГц включ. |
от -120 до +8 | |
|
св. 3 МГц до 20 ГГц |
от -120 до +18 | |
|
Диапазон установки значений уровня выходного сигнала для опций B1031, B2031, B1040, B1O4ON, В1044, B2044, B1O44N, B2044N в зависимости от частоты, дБ (1 мВт) |
от 100 кГц до 1 МГц включ. |
от -120 до +3 |
|
св. 1 до 3 МГц включ. |
от -120 до +8 | |
|
св. 3 МГц до 3 ГГц включ. |
от -120 до +18 | |
|
св. 3 до 16 ГГц включ. |
от -120 до +17 | |
|
св. 16 до 19,5 ГГц включ. |
от -120 до +15 | |
|
св. 19,5 до 29 ГГц включ. |
от -120 до +18 | |
|
св. 29 до 33 ГГц включ. |
от -120 до +17 | |
|
св. 33 до 40 ГГц включ. |
от -120 до +15 | |
|
св. 40 до 42 ГГц включ. |
от -120 до +13 | |
|
св. 42 до 44 ГГц |
от -120 до +11 | |
|
Дискретность установки уровня выходного сигнала, дБ |
0,01 | |
|
Пределы допускаемой основной абсолютной погрешности установки уровня выходного синусоидального сигнала, дБ |
от 100 кГц до 3 ГГц включ. |
±0,5 |
|
св. 3 до 6 ГГц включ. |
±0,7 | |
|
св. 6 до 20 ГГц включ. |
±0,9 | |
|
св. 20 до 44 ГГц |
±1,2 | |
|
Пределы допускаемой дополнительной абсолютной погрешности установки уровня выходного модулированного сигнала, дБ |
квадратурная модуляция |
±0,3 |
|
импульсная модуляция |
±0,5 | |
|
КСВН выходов СВЧ, не более |
2,4 | |
Таблица 4 - Параметры спектра выходного сигнала в режиме непрерывных колебаний
|
Наименование характеристики |
Значение | ||
|
1 |
2 | ||
|
Уровень гармонических составляющих для уровня выходного сигнала не более 10 дБ (1 мВт), дБ относительно несущей, не более |
опции В1003, В2003, В1006, В2006, В1007, В2007, В1012, В2012 |
-30 | |
|
опции В1020, В2020, В1031, В2031, В1040, B1O4ON, В1044, В2044, B1O44N, B2O44N |
от 100 кГц до 3,5 ГГц включ. |
-30 | |
|
св. 3,5 до 22 ГГц |
-55 | ||
|
1 |
2 | ||
|
Спектральная плотность мощности фазовых шумов при отстройке от несущей 20 кГц и уровне выходного сигнала 10 дБ (1 мВт) в зависимости от частоты несущей, дБ относительно несущей в полосе 1 Гц, не более |
штатно |
100 МГц |
-134 |
|
1 ГГц |
-134 | ||
|
2 ГГц |
-128 | ||
|
3 ГГц |
-124 | ||
|
4 ГГц |
-122 | ||
|
6 ГГц |
-118 | ||
|
10 ГГц |
-114 | ||
|
20 ГГц |
-108 | ||
|
30 ГГц |
-104 | ||
|
40 ГГц |
-102 | ||
|
44 ГГц |
-101 | ||
|
опции B709, В719 |
приведены в таблице 5 | ||
|
опции B710, В720 |
приведены в таблице 6 | ||
|
опции B711, B721 |
приведены в таблице 7 | ||
Таблица 5 - Спектральная плотность мощности фазовых шумов для опции В709/В719 при уровне выходного сигнала 10 дБ (1 мВт) в зависимости от частоты несущей и отстройки, дБ относительно несущей в полосе 1 Гц, не более
|
Частота несущей F |
Частота отстройки AF | ||||||
|
10 Гц |
100 Гц |
1 кГц |
10 кГц |
100 кГц |
1 МГц |
10 МГц | |
|
10 МГц |
-112 |
-121 |
-131 |
-138 |
-136 |
-141 |
- |
|
100 МГц |
-99 |
-120 |
-131 |
-138 |
-136 |
-141 |
-149 |
|
1 ГГц |
-83 |
-104 |
-124 |
-139 |
-137 |
-144 |
-155 |
|
2 ГГц |
-77 |
-98 |
-118 |
-133 |
-131 |
-138 |
-154 |
|
3 ГГц |
-73 |
-94 |
-114 |
-129 |
-127 |
-134 |
-153 |
|
4 ГГц |
-71 |
-92 |
-112 |
-127 |
-125 |
-132 |
-152 |
|
6 ГГц |
-67 |
-88 |
-108 |
-123 |
-121 |
-128 |
-151 |
|
10 ГГц |
-63 |
-84 |
-104 |
-119 |
-117 |
-124 |
-145 |
|
20 ГГц |
-57 |
-78 |
-98 |
-113 |
-111 |
-118 |
-137 |
|
30 ГГц |
-53 |
-74 |
-94 |
-109 |
-107 |
-114 |
-134 |
|
40 ГГц |
-51 |
-72 |
-92 |
-107 |
-105 |
-112 |
-132 |
|
44 ГГц |
-50 |
-71 |
-91 |
-106 |
-104 |
-111 |
-130 |
Таблица 6 - Спектральная плотность мощности фазовых шумов для опции B710/B720 при уровне выходного сигнала 10 дБ (1 мВт) в зависимости от частоты несущей и отстройки, дБ относительно несущей в полосе 1 Гц, не более
|
Частота несущей F |
Частота отстройки AF | ||||||
|
10 Гц |
100 Гц |
1 кГц |
10 кГц |
100 кГц |
1 МГц |
10 МГц | |
|
1 |
2 | ||||||
|
10 МГц |
-112 |
-122 |
-131 |
-138 |
-136 |
-141 |
- |
|
100 МГц |
-110 |
-121 |
-131 |
-138 |
-136 |
-141 |
-149 |
|
1 ГГц |
-97 |
-111 |
-131 |
-139 |
-137 |
-144 |
-155 |
|
2 ГГц |
-91 |
-105 |
-125 |
-133 |
-131 |
-138 |
-154 |
|
3 ГГц |
-87 |
-101 |
-121 |
-129 |
-127 |
-134 |
-153 |
|
4 ГГц |
-85 |
-99 |
-119 |
-127 |
-125 |
-132 |
-152 |
|
6 ГГц |
-81 |
-95 |
-115 |
-123 |
-121 |
-128 |
-151 |
|
10 ГГц |
-77 |
-91 |
-111 |
-119 |
-117 |
-124 |
-145 |
|
20 ГГц |
-71 |
-85 |
-105 |
-113 |
-111 |
-118 |
-137 |
|
30 ГГц |
-67 |
-81 |
-101 |
-109 |
-107 |
-114 |
-134 |
|
40 ГГц |
-65 |
-79 |
-99 |
-107 |
-105 |
-112 |
-132 |
|
44 ГГц |
-64 |
-78 |
-98 |
-106 |
-104 |
-111 |
-130 |
Таблица 7 - Спектральная плотность мощности фазовых шумов для опции B711/B721 при уровне выходного сигнала 10 дБ (1 мВт) в зависимости от частоты несущей и отстройки, дБ относительно несущей в полосе 1 Гц, не более
|
Частота несущей F |
Частота отстройки AF | ||||||
|
10 Гц |
100 Гц |
1 кГц |
10 кГц |
100 кГц |
1 МГц |
10 МГц | |
|
10 МГц |
-112 |
-122 |
-133 |
-143 |
-146 |
-146 |
- |
|
100 МГц |
-110 |
-121 |
-133 |
-143 |
-146 |
-146 |
-149 |
|
1 ГГц |
-97 |
-111 |
-135 |
-144 |
-145 |
-151 |
-155 |
|
2 ГГц |
-91 |
-105 |
-129 |
-138 |
-139 |
-145 |
-155 |
|
3 ГГц |
-87 |
-101 |
-125 |
-134 |
-135 |
-141 |
-155 |
|
4 ГГц |
-85 |
-99 |
-123 |
-132 |
-133 |
-139 |
-154 |
|
6 ГГц |
-81 |
-95 |
-119 |
-128 |
-129 |
-135 |
-153 |
|
10 ГГц |
-77 |
-91 |
-115 |
-124 |
-125 |
-131 |
-147 |
|
20 ГГц |
-71 |
-85 |
-109 |
-118 |
-119 |
-125 |
-139 |
|
30 ГГц |
-67 |
-81 |
-105 |
-114 |
-115 |
-121 |
-135 |
|
40 ГГц |
-65 |
-79 |
-103 |
-112 |
-113 |
-119 |
-133 |
|
44 ГГц |
-64 |
-78 |
-102 |
-111 |
-112 |
-118 |
-132 |
Таблица 8 - Параметры выходного сигнала в режиме внутренней импульсной модуляции (опции K22 и K23)________________________________________________________________
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон установки периода следования импульсов модулирующего генератора, с |
от 2-10-8 до 100 |
|
Диапазон установки длительности импульсов модулирующего генератора, с |
от 540’9 до 100 |
|
1 |
2 | ||
|
Дискретность установки длительности импульсов и периода следования модулирующего генератора, нс |
5 | ||
|
Минимальная длительность радиоимпульсов, нс, не более |
опции В1003, В2003, B1006, В2006, В1007, В2007, B1012, B2012, B1020, В2020, B1031, B2031, B1040, B1044, B2044 |
20 | |
|
Минимальная длительность радиоимпульсов, нс, не более |
опции B1040N, B1044N, B2044N |
от 100 кГц до 19,5 ГГц включ. |
20 |
|
св. 19,5 до 44 ГГц |
30 | ||
|
Время нарастания/спада радиоимпульсов, нс, не более |
опции В1003, В2003, B1006, В2006, В1007, В2007, B1012, B2012, B1020, В2020, B1031, B2031, B1040, B1040N |
10 | |
|
Время нарастания/спада радиоимпульсов, нс, не более |
опции B1044, B2044, B1044N, B2044N |
от 100 кГц до 19,5 ГГц включ. |
10 |
|
св. 19,5 до 44 ГГц |
15 | ||
|
Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, дБ, не менее |
80 | ||
Таблица 9 - Параметры выходного сигнала в режиме внутренней амплитудной модуляции (опция K720)
|
Наименование характеристики |
Значение | |
|
Диапазон установки коэффициента амплитудной модуляции,% |
от 0 до 100 | |
|
Дискретность установки коэффициента амплитудной модуляции, % |
0,1 | |
|
Пределы допускаемой абсолютной погрешности установки коэффициента амплитудной модуляции (Кам) при модулирующей частоте 1 кГц и Кам не более 80 %, % |
от 100 кГц до 30 ГГц включ. |
±(0,01- Кам + 1) |
|
св. 30 до 44 ГГц |
±(0,02- Кам + 1) | |
|
Коэффициент гармоник огибающей при Кам = 80 % и модулирующей частоте 1 кГц, %, не более |
2,4 | |
|
Диапазон модулирующих частот, Г ц |
штатно |
от 0,1 до 1-106 |
|
опция K24 |
от 0,1 до 1-107 | |
Таблица 10 - Параметры выходного сигнала в режиме внутренней частотной модуляции (опция K720)
|
Наименование характеристики |
Значение | |
|
1 |
2 | |
|
Максимальная устанавливаемая девиация частоты в зависимости от частоты несущей, МГ ц |
от 100 кГц до 200 МГц включ. |
10 |
|
св. 200 до 375 МГц включ. |
2,5 | |
|
св. 375 до 750 МГц включ. |
5 | |
|
св. 750 МГц до 1,5 ГГц включ. |
10 | |
|
св. 1,5 до 3,0 ГГц включ. |
20 | |
|
св. 3 до 6 ГГц включ. |
40 | |
|
1 |
2 | ||
|
св. 6 до 12 ГГц включ. |
80 | ||
|
св. 12 до 24 ГГц включ. |
160 | ||
|
св. 24 до 44 ГГц |
320 | ||
|
Дискретность установки девиации частоты, % |
0,02 | ||
|
Пределы допускаемой абсолютной погрешности установки девиации частоты ^д) при модулирующей частоте 10 кГц и Fд не более 1 МГц, Гц |
±(0,015Тд + 20) | ||
|
Коэффициент гармоник огибающей при Fд = 1 МГц и модулирующей частоте 10 кГц, %, не более |
0,1 | ||
|
Диапазон модулирующих частот, Г ц |
штатно |
от 0,1 до 1-106 | |
|
опция K24 |
от 0,1 до 1-107 | ||
Таблица 11 - Параметры выходного сигнала в режиме внутренней квадратурной модуляции (опции В13/В13Т/В13ХТ, В10 и B9)
|
Наименование характеристики |
Значение | ||
|
Полоса модуляции, МГц |
опция B10 совместно с опцией В13/В13Т в диапазоне частот св. 250 МГц до 44 ГГц |
штатно |
120 |
|
опция К522 |
160 | ||
|
опция B9 совместно с опцией В13ХТ в диапазоне частот св. 2,5 до 44 ГГц |
штатно |
500 | |
|
опция К525* |
1000 | ||
|
опция К527* |
2000 | ||
|
Неравномерность АЧХ в полосе модуляции, дБ |
±1,0 | ||
|
Подавление несущей, в диапазоне частот, дБ, не менее |
от 250 МГц до 19,5 ГГц включ. |
55 | |
|
св.19,5 до 40 ГГц для опций В1031, В2031, В1040, B1040N |
40 | ||
|
св.19,5 до 44 ГГц для опций В1044, В2044, B1044N, B2044N |
30 | ||
|
Подавление зеркального канала, в полосе модуляции, дБ, не менее |
опции В13, В13Т |
50 | |
|
опция B13XT |
37 | ||
|
Пределы допускаемой абсолютной погрешности среднеквадратического значения векторной ошибки на частоте 1 ГГц для модуляции типа 16QAM и скорости передачи до 10 МГц, % |
±0,7 | ||
|
* Примечание: Для опций B1040N, B1044N, B2044N полоса модуляции = 500 МГц в диапазоне частот св. 19,5 до 44 ГГц | |||
Таблица 12 - Параметры выходного сигнала в режиме внутренней квадратурной модуляции с имитацией многолучевого распространения (опции В14, B15)
|
Наименование характеристики |
Значение | |
|
1 |
2 | |
|
Полоса частот, МГ ц |
опция В14 |
160 |
|
опция В15 |
200 | |
|
Диапазон установки потерь в каналах распространения, дБ |
от 0 до 50 | |
|
Дискретность установки потерь, дБ |
0,01 | |
|
Диапазон установки задержки в каналах распространения, с |
от 0 до 0,5 | |
|
Дискретность установки задержки, пс |
2,5 | |
|
Диапазон установки доплеровского сдвига частот в каналах распространения, Г ц |
от 0 до 4000 | |
|
Пределы допускаемой относительной погрешности установки доплеровского сдвига, % |
±0,1 | |
Таблица 13 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
2 | ||
|
Тип выходного СВЧ разъема |
опции B1003, B1006, В1007, В2003, В2006, В2007 |
N «розетка» |
|
опции B1012, B1020, B1031, B1040, B1040N, B2012, В2020, B2031 |
2,92 мм «розетка» | |
|
опции B1044, B1044N, B2044, B2044N |
1,85 мм «вилка» | |
|
опция В90 выход гетеродина |
SMA «розетка» | |
|
Расположение СВЧ разъема |
штатно |
передняя панель |
|
опции B81, B82, B83, B84 |
задняя панель | |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре 40 °С, %, не более |
от +5 до +45 85 | |
|
Условия хранения и транспортирования: - температура окружающей среды, °С - относительная влажность воздуха при температуре 40 °С, %, не более |
от -40 до +60 95 | |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
от 207 до 253 от 50 до 60 | |
|
Потребляемая мощность, Вт, не более |
600 | |
|
Масса, кг, не более |
21 | |
|
Габаритные размеры (ширина х глубина х высота), мм, не более |
435x192x460 | |
|
Время прогрева, мин |
30 | |
|
Средняя наработка на отказ, лет |
10 | |
Знак утверждения типа
наносится на переднюю панель генераторов сигналов векторных SMM100A в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 14 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Г енератор сигналов векторный |
SMW200A |
1 шт. |
|
Опция частотного диапазона до 3 ГГ ц |
B1003 |
по отдельному заказу |
|
Опция частотного диапазона до 6 ГГ ц |
B1006 | |
|
Опция частотного диапазона до 7,5 ГГц |
B1007 | |
|
Опция частотного диапазона до 12,75 ГГц |
B1012 | |
|
Опция частотного диапазона до 20 ГГ ц |
B1020 | |
|
Опция частотного диапазона до 31,8 ГГц |
B1031 | |
|
Опция частотного диапазона до 40 ГГ ц |
B1040 |
по отдельному заказу |
|
Опция частотного диапазона до 40 ГГ ц |
B1040N | |
|
Опция частотного диапазона до 44 ГГ ц |
B1044 |
по отдельному заказу |
|
Опция частотного диапазона до 44 ГГ ц |
B1044N | |
|
Опция модулирующего генератора квадратурных сигналов |
B10 |
по отдельному заказу |
|
Опция модуля АЦП и маршрутизации квадратурных сигналов (один путь) |
B13 |
по отдельному заказу |
|
Опция модуля АЦП и маршрутизации квадратурных сигналов (два пути) |
B13T |
по отдельному заказу |
|
Опция широкополосного модуля АЦП и маршрутизации квадратурных сигналов |
B13XT |
по отдельному заказу |
|
Опция имитатора многолучевого распространения |
В14 |
по отдельному заказу |
|
Опция широкополосного имитатора многолучевого распространения |
В15 |
по отдельному заказу |
|
Опция частотного диапазона до 3 ГГ ц для второго канала |
B2003 |
по отдельному заказу |
|
Опция частотного диапазона до 6 ГГ ц для второго канала |
B2006 | |
|
Опция частотного диапазона до 7,5 ГГц для второго канала |
B2007 | |
|
Опция частотного диапазона до 12,75 ГГц для второго канала |
B2012 | |
|
Опция частотного диапазона до 20 ГГ ц для второго канала |
B2020 | |
|
Опция частотного диапазона до 31,8 ГГц для второго канала |
B2031 | |
|
Опция частотного диапазона до 44 ГГ ц для второго канала |
B2044 | |
|
Опция частотного диапазона до 44 ГГ ц для второго канала |
B2044N | |
|
Опция пониженных фазовых шумов для первого канала |
B709 |
по отдельному заказу |
|
1 |
2 |
3 |
|
Опция пониженных фазовых шумов для второго канала |
В719 |
по отдельному заказу |
|
Опция улучшения фазовых шумов в ближней зоне для первого канала |
B710 |
по отдельному заказу |
|
Опция улучшения фазовых шумов в ближней зоне для второго канала |
B720 |
по отдельному заказу |
|
Опция низких фазовых шумов для первого канала |
B711 |
по отдельному заказу |
|
Опция низких фазовых шумов для второго канала |
B721 |
по отдельному заказу |
|
Опция разъема СВЧ выхода на задней панели для частотных опций 3/6 ГГц |
B81 |
по отдельному заказу |
|
Опция разъема СВЧ выхода на задней панели для частотных опций 3/6 ГГц для второго канала |
B82 |
по отдельному заказу |
|
Опция разъема СВЧ выхода на задней панели для частотных опций 20/31,8/40 ГГц |
B83 |
по отдельному заказу |
|
Опция разъема СВЧ выхода на задней панели для частотной опции 20 ГГц второго канала |
B84 |
по отдельному заказу |
|
Опция широкополосного модулирующего генератора квадратурных сигналов |
В9 |
по отдельному заказу |
|
Опция фазовой когерентности |
В90 |
по отдельному заказу |
|
Опция импульсного модулятора |
К22 |
по отдельному заказу |
|
Опция импульсного генератора |
К23 |
по отдельному заказу |
|
Опция многофункционального генератора сигналов для аналоговой модуляции |
К24 |
по отдельному заказу |
|
Опция расширения полосы частот для модулирующего генератора квадратурных сигналов в полосе модуляции 160 МГ ц |
К522 |
по отдельному заказу |
|
Опция расширения полосы частот для широкополосного модулирующего генератора квадратурных сигналов в полосе модуляции 1000 МГц |
К525 |
по отдельному заказу |
|
Опция расширения полосы частот для широкополосного модулирующего генератора квадратурных сигналов в полосе модуляции 2000 МГц |
К527 |
по отдельному заказу |
|
Опция добавления «белого» шума в модулированный сигнал |
К62 |
по отдельному заказу |
|
Опция входа/выхода опорных частот 100 МГц и 1 ГГц |
К703 |
по отдельному заказу |
|
Опция модулятора амплитудной, частотной и фазовой модуляции |
К720 |
по отдельному заказу |
Окончание таблицы 14
|
1 |
2 |
3 |
|
Опция профиля фазового и импульсного шума |
К810 |
по отдельному заказу |
|
Комплект ЗИП |
- |
1 компл. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 3.3 «Пробная работа с прибором» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта № 1621 от 31.07.2018 Об утверждении государственной поверочной схемы для средств измерений времени и частоты
Приказ Росстандарта № 3461 от 30.12.2019 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц
Приказ Росстандарта № 2839 от 29.12.2018 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,50 до 78,33 ГГц
ГОСТ Р 8.607-2004 ГСИ. Государственная поверочная схема для средств измерений девиации частоты
ГОСТ Р 8.717-2010 ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний
Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия
Смотрите также
