Весы платформенные электронные ВПЭ

Номер в ГРСИ РФ: 78718-20
Категория: Весы
Производитель / заявитель: ООО "Завод весов", Беларусь, г.Молодечно
Нужна поверка? Найдите поверителя на сайте www.ktopoverit.ru

Весы платформенные электронные ВПЭ (далее - весы) предназначены для измерений массы в режиме статического взвешивания.

Скачать

78718-20: Описание типа СИ Скачать 148.2 КБ

Информация по Госреестру

Основные данные
Номер по Госреестру 78718-20
Наименование Весы платформенные электронные
Модель ВПЭ
Межповерочный интервал / Периодичность поверки 1 год
Страна-производитель БЕЛАРУСЬ
Срок свидетельства (Или заводской номер) 27.06.2024
Производитель / Заявитель

ООО "Завод весов", Беларусь, г.Молодечно

БЕЛАРУСЬ


Назначение

Весы платформенные электронные ВПЭ (далее - весы) предназначены для измерений массы в режиме статического взвешивания.

Описание

Принцип работы весов основан на преобразовании механического воздействия силы тяжести взвешиваемого груза на силоизмерительные тензрезисторные датчики в электрический сигнал. Электрический сигнал, величина которого пропорциональна массе взвешиваемого груза, поступает на терминал. Терминал производит преобразование сигналов тензодатчиков и индицирует массу взвешиваемого груза на цифровом табло.

Конструктивно весы состоят из грузоприемного устройства, укомплектованного четырьмя тензорезисторными датчиками типа SQB А, произведенные компанией «Keli», Китай и терминала XK3118T1 изготовленного компанией «Keli» (Китай). Весы снабжены указателем уровня для установки весов в горизонтальной плоскости.

Весы платформенные электронные ВПЭ в зависимости от максимальной нагрузки Max изготавливают в пяти модификациях:

ВПЭ- 600 - весы с Мах 600 кг;

ВПЭ - 1000 - весы с Мах 1000 кг;

ВПЭ - 2000 - весы с Мах 2000 кг;

ВПЭ - 3000 - весы с Мах 3000 кг;

ВПЭ - 6000 - весы с Мах 6000 кг.

Весы могут работать в следующих режимах:

-    простое взвешивание;

-    взвешивание груза с тарой;

-    взвешивание груза с нестабильной массой.

Весы платформенные электронные ВПЭ по типу грузоприёмного устройства изготавливаются в пяти основных модификациях:

-    A - со съёмным ограждением и опорой датчика на твёрдую поверхность;

-    П - с несъёмным ограждением и опорой датчика на специальные стойки на 4-х колесах для перемещения по гладкой ровной поверхности;

-    М- с несъёмным ограждением и опорой датчика на специальные стойки с модулем для перевозки весов на навесном устройстве трактора;

-    C - с несъёмным ограждением и опорой датчика на твёрдую поверхность;

-    Т - со съёмным ограждением и опорой датчика на твёрдую поверхность и оборудованные специальными колёсами для перемещения.

модификация А    модификация К

Рисунок 1 - Общий вид весов.

Программное обеспечение

Программное обеспечение (далее - ПО) весов реализовано в терминале. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов в сеть или может быть вызван через меню весов.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Keli

Номер версии (идентификационный номер) ПО*

U 3.4

Цифровой идентификатор ПО

-

* Номер версии (идентификационный номер) ПО не ниже указанного

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

ВПЭ-600

ВПЭ-1000

ВПЭ-2000

ВПЭ-3000

ВПЭ-6000

Класс точности по ГОСТ OIML R76-1-2011

Средний

Максимальная нагрузка Max, кг

600

1000

2000

3000

6000

Минимальная нагрузка Min, кг

4

10

20

20

40

Действительная цена деления (шкалы) d и поверочный интервал весов е, кг

0,2

0,5

1,0

1,0

2,0

Диапазон выборки массы тары, %

от Min до 100

Влияние устройства установки нуля на результат взвешивания

±0,25 е*

* е - поверочный интервал весов

Таблица 3 - Метрологические характеристики

Интервал взвешивания в ценах поверочного деления

Пределы допускаемой погрешности при поверке, кг

ВПЭ-600

ВПЭ-1000

ВПЭ-2000

ВПЭ-3000

ВПЭ-6000

от Min до 500 е

±0,1

±0,25

±0,5

±0,5

±1

св. 500 е до 2000 е

±0,2

±0,5

±1,0

±1,0

±2

св. 2000 е до Max

±0,3

-

-

±1,5

±3

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Предельные значения температуры, °С:

- грузоприемное устройство,

от -10 до +40

- терминал

от 0 до +40

Напряжение питания, В

6,0±0,5

Потребляемая мощность, В-А, не более

8

Степень защиты оболочки по ГОСТ 14254

- грузоприемное устройство

IP42

- терминал

IP55

- датчики

IP67

Средний срок службы весов, лет, не менее

15

Время установления рабочего режима, мин, не более

10

Время установления показаний, с, не более

10

Время непрерывной работы, ч, не менее

16

Вероятность безотказной работы

0,9

Таблица 5 - Габаритные размеры весов

Модификация весов

Г абаритные размеры весов (длина; ширина; высота), мм, не более

Масса весов, кг, не более

ВПЭ-600

2500; 2500; 2500

380

ВПЭ-1000

4000; 4000; 2500

520

ВПЭ-2000

5000; 3000; 2500

850

ВПЭ-3000

6000; 4000; 2500

1200

ВПЭ-6000

6000; 5000; 2500

1500

Знак утверждения типа

наносится на таблички, закрепленные на панели терминала и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование

Количество

Грузоприемное устройство в сборе с тензорезисторными датчиками, и кабелем

1 шт.

Терминал

1 шт.

Руководство по эксплуатации

1 экз.

Уровень пузырьковый

1 шт.

Кабель соединительный

1шт.

Поверка

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011. Основные средства поверки: гири класса точности М1 по ГОСТ OIML R 111-1-2009. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.

Знак поверки наносится на корпус терминала или свидетельство о поверке средств измерений.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от

29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ТУ BY 692010812.002-2019 Весы платформенные электронные ВПЭ

Другие Весы

78717-20
Енисей Весы автомобильные электронные
ООО "Завод весов", Беларусь, г.Молодечно
Весы автомобильные электронные Енисей (далее - весы) предназначены для измерений массы автомобилей и автопоездов в режиме статического взвешивания.
78731-20
ВАТ-Д Весы автомобильные электронные
ООО "Южно-Уральский Весовой Завод" (ЮУВЗ), г.Белорецк

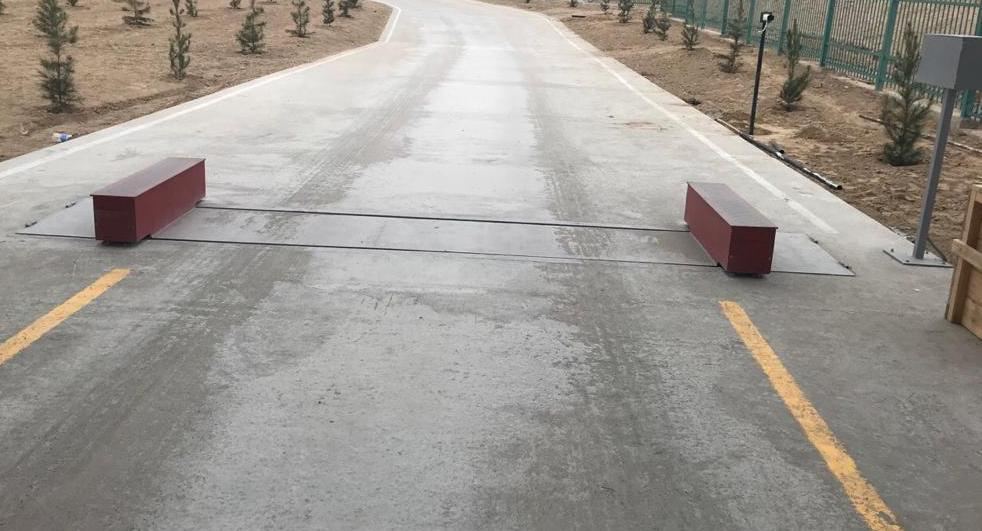

Весы автомобильные электронные ВАТ-Д (далее - весы) предназначены для измерений полной массы ТС и нагрузок на отдельные оси или группы осей в движении.
