Дозаторы весовые дискретного действия ДТР

Назначение

Дозаторы весовые дискретного действия «ДТР» (далее - дозаторы) предназначены для определения массы (весового дозирования) сыпучих материалов в составе технологических линий предприятий различных отраслей промышленности.

Описание

Принцип действия дозаторов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого материала в электрический аналоговый выходной сигнал, изменяющийся пропорционально массе взвешиваемого материала. Этот сигнал подвергается аналого-цифровому преобразованию весоизмерительным преобразователем (индикатором) с дальнейшим определением значения массы.

Средство измерений представляет собой автоматический весовой дозатор дискретного действия по ГОСТ 8.610-2012 для дозирования сыпучих материалов.

Конструктивно дозаторы состоят из одного или нескольких грузоприёмных устройств (далее - ГПУ), одного или нескольких весовых устройств и системы управления и контроля.

ГПУ дозатора может быть выполнено в виде грузоприемного бункера, воронки, пространственной рамы, платформы, патрубка заполнения клапанного мешка с элементами фиксации тары.

Весовое устройство (далее - ВУ) состоит из одного или нескольких тензорезисторных весоизмерительных датчиков, установленных между ГПУ и силовым каркасом дозатора, либо на пол (специальное основание) рабочего помещения, а также индикатора.

Система управления включает в себя многофункциональный шкаф автоматики (далее - МША), шкаф пневматики (далее - ШП), шкаф силовой (далее - ШС) и может быть интегрирована в состав другой системы управления технологическим процессом. Возможно также объединение ШП и ШС с МША.

В дозаторах применяется весовой индикатор КВ-007КМ, КВ-107КС, изготовитель ООО «Южно-Уральский Весовой Завод».

Индикатор монтируется в МША или отдельно.

Управление дозатором осуществляются при помощи кнопок, расположенных на лицевой панели индикатора и дверце МША, или с выносного пульта управления (кнопочного поста).

Подача продукта в тару может осуществляться с помощью различных питателей, их сочетаний и количества в зависимости от свойств дозируемых материалов (самотёком через заслонку или клапан, шнеком, ленточным или вибрационным питателем и т.п.).

В дозаторах могут использоваться следующие датчики:

- датчики весоизмерительные тензорезисторные ST, SHB, модификации SHB-M-C12, ST-M-A22, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 68154-17, изготовитель ООО «ЮжноУральский Весовой Завод», г.Уфа;

- датчики весоизмерительные тензорезисторные Т, модификации Т2, Т4, Т24АМ2, Т40А, Т60АМ1, Т50М1; (регистрационный номер 53838-13), изготовитель ЗАО «Весоизмерительная компания Тензо-М», пос. Красково;

- датчики весоизмерительные тензорезисторные Н2 и Н11 мод. Н2-1-С1, Н2-2-С1, Н2-5-С1, Н2-10-С1, Н2-15-С1, Н2-1-С3, Н2-2-С3, Н2-5-С3, Н2-10-С3, Н2-15-С3, Н11-0,5-С1, Н11-1-С1, Н11-0,5-С3, Н11-1-С3, модификации Н2-1-С3, Н2-2-С3, Н2-5-С3, Н2-10-С3, Н2-15-С3, Н11-0,5-С3, Н11-1-С3 (регистрационный номер 55200-13), изготовитель ЗАО «Весоизмерительная компания Тензо-М», пос. Красково;

- датчики весоизмерительные тензорезисторные HLC, BLC, ELC (регистрационный номер 21177-13), изготовитель фирма «Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.», Китай;

- датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS, BCA и BCM, модификации BSA, BSS, HBS, BCA (регистрационный номер 51261-12), изготовитель фирма «С AS Corporation», Корея.

Дозаторы выпускаются в различных модификациях и конструктивных исполнениях , отличающихся метрологическими характеристиками и имеющих обозначение:

ДТР-Н-К,

где Н - наибольший предел (Мах), кг;

К - класс точности в соответствии с ГОСТ 8.610-2012.

На МША прикрепляется маркировочная табличка, содержащая следующую информацию:

- наименование и товарный знак изготовителя;

- наименование и тип дозатора;

- наибольший предел, Мах;

- обозначение модификации дозатора;

- наименьший предел, Min;

- класс точности, Х(х);

- цена деления шкалы, d;

- регистрационный номер;

- напряжение электропитания, В;

- частота переменного тока электропитания, Гц;

- заводской номер;

- дата изготовления;

- знак утверждения типа средства измерений;

- диапазон рабочих температур °С.

Общий вид различных ГПУ дозаторов показан на рисунках 1, 2. Общий вид индикаторов показан на рисунке 3.

Схема пломбировки контроллера от несанкционированного доступа показана на рисунке 4.

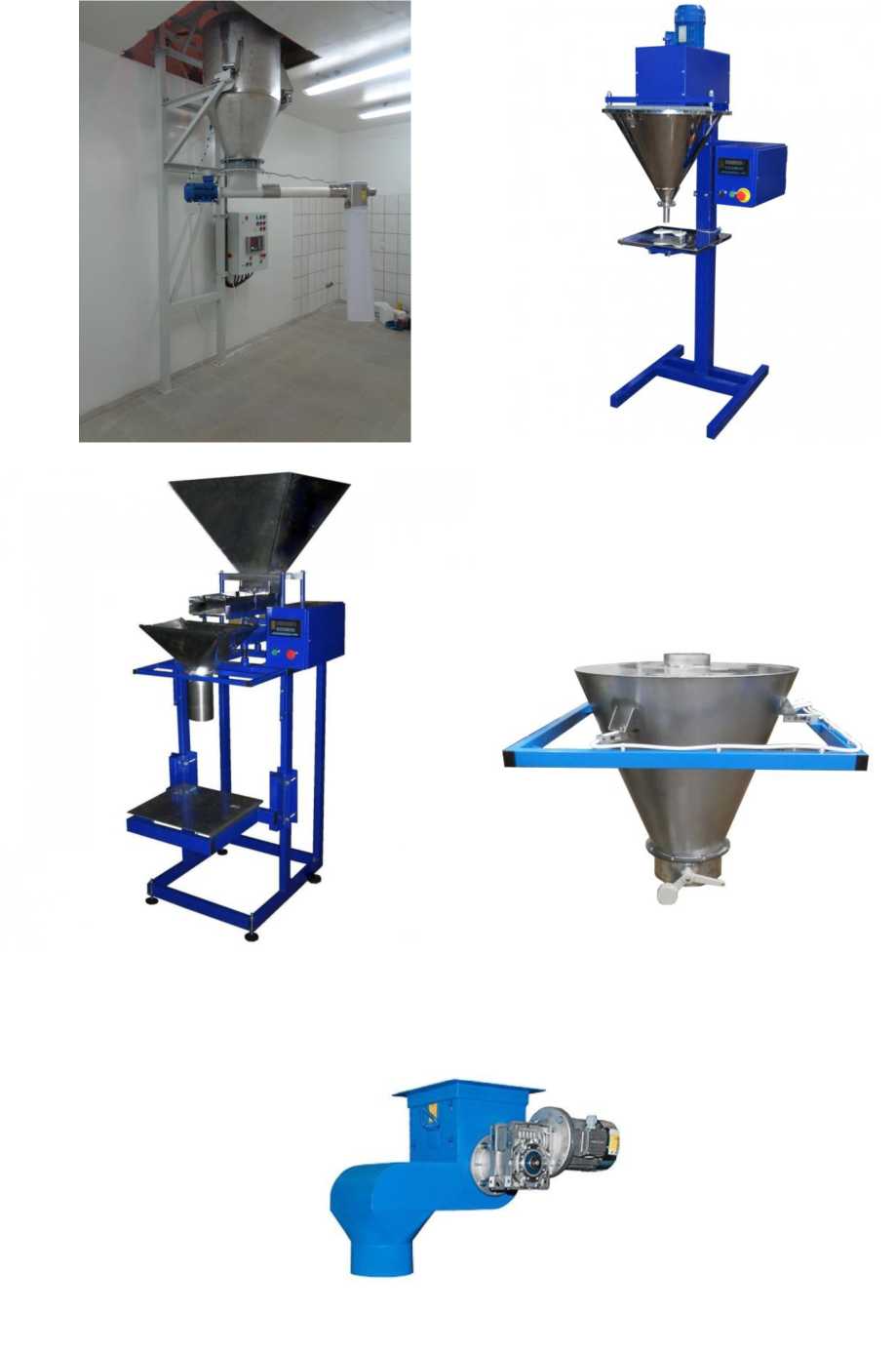

Рисунок 1 - Внешний вид ГПУ дозаторов «ДТР»

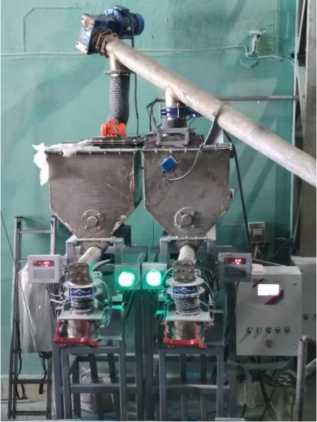

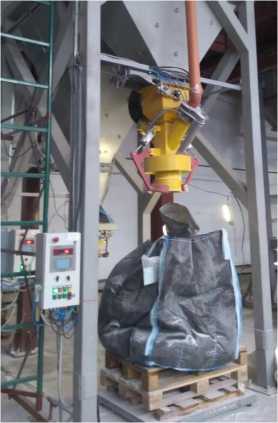

Рисунок 2 - Внешний вид ГПУ дозаторов «ДТР»

КВ-007КМ

КВ-107КС

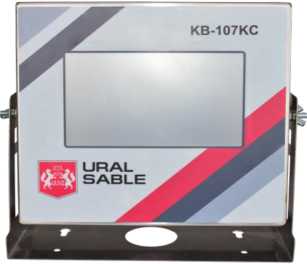

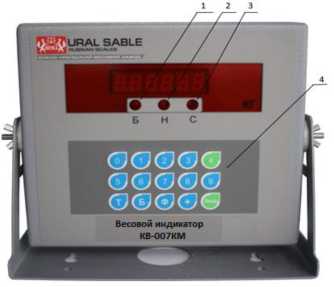

Рисунок 3 - Общий вид весовых индикаторов

КВ-007КМ

КВ-107КС

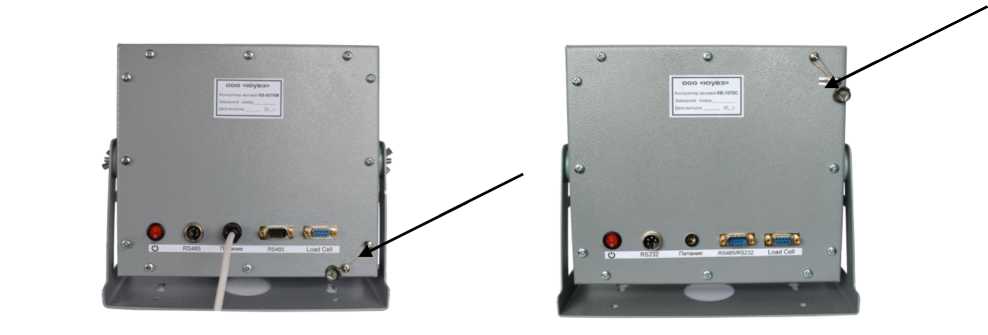

Рисунок 4 - Схема пломбировки индикаторов от несанкционированного доступа

Программное обеспечение

Программное обеспечение (далее - ПО) является встроенным, используется в стационарной (закрепленной) аппаратной части индикаторов .

ПО индикаторов КВ-107КС включает в себя метрологически значимую и не значимую части.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора при включении дозатора.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя .

Изменение ПО дозаторов через интерфейс пользователя невозможно.

Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, используется перемычка, расположенная на печатной плате внутри пломбируемого корпуса, а так же пароль ограничивающий доступ к настройкам;

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Номинальное значение класса точности по ГОСТ 8.610-2012 .............................................Ref(1).

Класс точности по ГОСТ 8.610-2012 ......................................................................................... Х(1).

Примечание - Класс точности Х(х) определяется при первичной поверке при испытании на материале, для дозирования которого предназначен дозатор.

Значения Мах, Min, d, максимальная производительность и допустимое значение номинальной минимальной дозы (Minfill) по ГОСТ 8.610-2012 модификаций представлены в таблице 2.

Таблица 2 - Метрологические характеристики

Максимально допустимое отклонение каждой дозы от среднего значения MPD приведены в таблице 3.

аблица 3 - Максимально допустимое отклонение каждой дозы от среднего значения

аблица 4 - Основные технические характеристики

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации и термосублимационным или другим износозащитным способом на маркировочную табличку, расположенную на МША дозатора.

Комплектность

Таблица 5 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.523-2014 «ГСИ. Дозаторы весовые автоматические дискретного действия. Методика поверки».

Основные средства поверки:

- рабочие эталоны единицы массы 4-го разряда по приказу Росстандарта от 29 декабря 2018 № 2818 - гири номинальной массой от 1 г до 2000 кг, соответствующие классу точности М1, по ГОСТ OIML R 111-1-2009;

- весы неавтоматического действия по ГОСТ OIML R 76-1-2011 или весовое устройство поверяемого дозатора с пределом допускаемой погрешности, не превышающим 1/3 пределов допускаемых отклонений действительных значений массы дозы от среднего значения.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на пломбу, как показано на рисунке 4.

Сведения о методах измерений

изложены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.610-2012 ГСИ. Дозаторы весовые автоматические дискретного действия. Метрологические и технические требования. Методы испытаний

Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы

ГОСТ 8.523-2014 ГСИ. Дозаторы весовые автоматические дискретного действия. Методика поверки

ТУ 28.29.39-027-15285126-2019 Дозаторы весовые дискретного действия «ДТР». Технические условия
