Расходомеры массовые Dosimass
| Номер в ГРСИ РФ: | 78735-20 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | Фирма "Endress+Hauser GmbH + Co. KG", Германия |
Расходомеры массовые Dosimass (далее по тексту - расходомеры) предназначены для измерения массового и объемного расхода, жидкостей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78735-20 |
| Наименование | Расходомеры массовые |
| Модель | Dosimass |
| Страна-производитель | ШВЕЙЦАРИЯ |
| Срок свидетельства (Или заводской номер) | 15.07.2025 |
Производитель / Заявитель
Фирма "Endress+Hauser Flowtec AG", Швейцария
ШВЕЙЦАРИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Зарегистрировано поверок | 4 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 78735-20: Описание типа СИ | Скачать | 74.5 КБ | |
| 78735-20: Методика поверки МП 208-009-2020 | Скачать | 3.6 MБ |
Описание типа
Назначение
Расходомеры массовые Dosimass (далее по тексту - расходомеры) предназначены для измерения массового и объемного расхода, жидкостей.
Описание
Принцип измерения массового расхода основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них измеряемой среды. Принцип измерения плотности основан на измерении резонансной частоты колебаний трубок первичного преобразователя. Измерение температуры осуществляется с помощью термосопротивления. Объемный расход определяют на базе измеренных значений массового расхода и плотности рабочей среды.
Расходомеры изготавливаются в компактном исполнении и состоят из датчика расхода с встроенным термопреобразователем и измерительного преобразователя, находящихся в одном корпусе. Датчик расхода (далее - датчик) представляет собой сенсорную часть расходомера, встраиваемую непосредственно в трубопровод. Сигнал с датчика и от термопреобразователя поступает в измерительный преобразователь (далее - преобразователь), где происходит обработка, вычисление и формирование выходных сигналов. Измерительная информация может передаваться по частотным, импульсным, релейным и цифровым выходным сигналам по Modbus RS485.
Общий вид расходомеров представлен на рисунке 1.

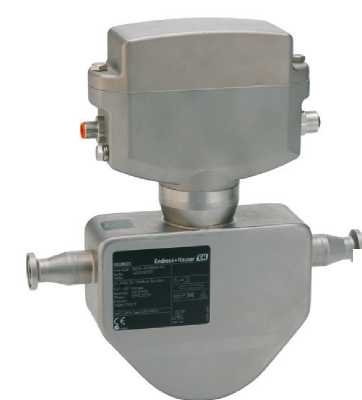

Рисунок 1 - Общий вид расходомера массового Dosimass
Программное обеспечение
Программное обеспечение (ПО) является встроенным, разделения ПО на метрологически значимую часть ПО и метрологически незначимую часть ПО нет.
ПО расходомеров выполняет функции вычисления массового и объемного расхода жидкостей, передачи измеренных и вычисленных параметров, дозирования.
Конструкция расходомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «средний» в соответствии с Р 50.2.007-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
не отображается |
|
Номер версии (идентификационный номер) ПО |
не ниже 03.00.zz1) |
|
1) zz - служебный идентификационный номер, не влияет на функциональность и метрологические характеристики расходомера. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диаметры условных проходов, мм |
от 8 до 25 |
|
Диапазон измерений массового и объемного расхода, т/ч (м3/ч) |
от 0,02 до 18,0 |
|
Пределы допускаемой относительной погрешности измерений массового и объемного расхода, %, |
±(0,15+ Д)1); ±(0,3+Д)1); ±(5+Д) 1) |
|
Диапазон измерений плотности, кг/м3 |
от 500 до 1800 |
|
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 |
±0,52); ±20,0 |
|
Диапазон температуры рабочей среды, °C |
от -40 до +150 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±(0,5+0,005*Т)3) |
|
Давление рабочей среды, МПа, не более |
4,0 |
|
Примечание: 1) где Д определяется по формуле (Zs/Q)^ 100%; Zs - значение стабильности нуля расходомера (Zero stability), указанное в руководстве по эксплуатации; Q - текущее значение расхода 2) при нормальных условиях, указанных в технической документации или после калибровки на месте эксплуатации 3) Т - температура рабочей среды °C | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 20 до 30 |
|
Условия эксплуатации по : - температура окружающей среды, °С - относительная влажность воздуха при +25 °C, не более, % - атмосферное давление, кПа |
от -40 до +60 80 от 86 до 107 |
|
Температура транспортировки и хранения, °C |
от -40 до +80 |
|
Монтажная длина с (фланцами), мм, не более |
329 |
|
Масса, кг, не более |
4,5 |
|
Степень защищенности от воздействия окружающей среды (пыли и воды): |
IP67 |
|
Наработка на отказ, ч, не менее |
1138800 |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на корпус расходомера методом наклейки и на титульные листы эксплуатационной документации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер массовый |
Dosimass |
1 шт. в соответствии с заказом |
|
Принадлежности: - Сервисный адаптер - Кабель для подключения сервисного адаптера - Адаптер RSE4 для разъема 4х-пинового; - Адаптер RSE5 для разъема 5ти-пинового; - Адаптер RSE8 для разъема 8-пинового |
FXA291 71035809 50107167 50107168 50107169 |
1 шт. в соответствии с заказом |
|
Руководство по эксплуатации |
1 экз. | |
|
Паспорт |
1 экз. | |
|
Методика поверки |
1 экз. на партию |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
Техническая документация фирмы изготовителя «Endress+Hauser Flowtec AG», Швейцария
