Расходомеры электромагнитные Dosimag
| Номер в ГРСИ РФ: | 78736-20 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | Фирма "Endress+Hauser GmbH + Co. KG", Германия |
Расходомеры электромагнитные Dosimag (далее по тексту - расходомеры) предназначены для измерения объемного расхода и накопленного объема электропроводящих жидкостей, с электропроводностью более 5 мкСм/см.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78736-20 |
| Действует | по 15.07.2025 |
| Наименование | Расходомеры электромагнитные |
| Модель | Dosimag |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9c2e3e80-4ef7-46cd-276b-25bc6a9dc597 |
Производитель / Заявитель
Фирма "Endress+Hauser Flowtec AG", Швейцария; Производственные площадки: Endress+Hauser Flowtec AG, Швейцария; Endress+Hauser Flowtec AG, Франция; Endress+Hauser Flowtec (China) Co. Ltd; Endress+Hauser Flowtec (India) Pvt. Ltd., Индия
ШВЕЙЦАРИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 226 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
78736-20: Описание типа
2022-78736-20.pdf
|
Скачать | 172.1 КБ | |
|
78736-20: Методика поверки
2020-mp78736-20.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Расходомеры электромагнитные Dosimag (далее по тексту - расходомеры) предназначены для измерения объемного расхода и накопленного объема электропроводящих жидкостей, с электропроводностью более 5 мкСм/см.
Описание
Принцип работы расходомера основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС) пропорциональная скорости потока жидкости, которой в свою очередь пропорционален объемный расход жидкости.
Расходомеры изготавливаются в компактном исполнении и состоят из датчика расхода и измерительного преобразователя, находящихся в одном корпусе. Датчик расхода (далее -датчик) состоит из участка трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (изоляцией), помещенного между полюсами электромагнита, и двух электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля. Сигнал с электродов поступает в измерительный преобразователь (далее - преобразователь), где усиливается и обрабатывается, после чего формируются выходные сигналы, несущие информацию о расходе.
Преобразователь обеспечивает питание цепи возбуждения магнитного поля расходомера, а также преобразует сигналы от электродов датчика в частотные, импульсные, релейные и цифровые выходные сигналы по Modbus RS485.
Общий вид расходомеров представлен на рисунке 1.
Лист № 2
Всего листов 4
Пломбирование расходомеров от несанкционированного доступа, не предусмотрено.

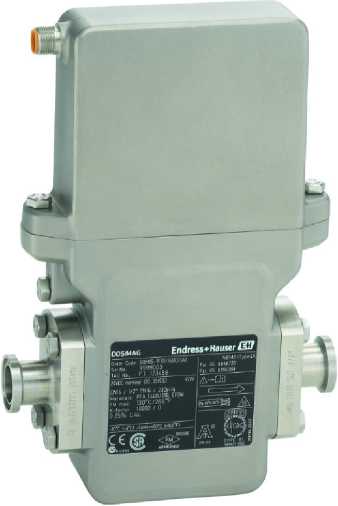

Рисунок 1 - Общий вид расходомеров электромагнитных Dosimag
Программное обеспечение
Программное обеспечение (ПО) является встроенным, разделения ПО на метрологически значимую часть ПО и метрологически незначимую часть ПО нет.
ПО расходомеров выполняет функции вычисления расхода и объема жидкостей, передачи измеренных и вычисленных параметров, дозирования.
Конструкция расходомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «средний» в соответствии с Р 50.2.007-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
не отображается |
|
Номер версии (идентификационный номер) ПО |
не ниже 03.00.zz1) |
|
1) zz - служебный идентификационный номер, не влияет на функциональность и метрологические характеристики расходомера. | |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диаметры условных проходов, мм |
от 4 до 25 |
|
Диапазон измерений объемного расхода, м3/ч |
от 0,02 до 18,0 |
|
Пределы допускаемой относительной погрешности измерения объемного расхода и объема, %, |
±0,251); ±(0,5+Л)2); ±5 |
|
Давление рабочей среды, МПа, не более |
1,6 |
|
Диапазон температуры рабочей среды, °C |
от -20 до +150 |
|
Примечание: 1) в диапазоне скорости потока от 1 до 4 м/с 2) где Л = 0,1/v (%), где v (м/с) - скорость потока | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 20 до 30 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при +25 °C, не более, % - атмосферное давление, кПа |
от -40 до +60 80 от 86 до 107 |
|
Температура транспортировки и хранения, °C |
от -40 до +60 |
|
Монтажная длина с (фланцами), мм, не более |
176 |
|
Масса, кг, не более |
4,5 |
|
Степень защищенности от воздействия окружающей среды (пыли и воды): |
IP67 |
|
Наработка на отказ, ч, не менее |
842 712 |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на корпус расходомера методом наклейки и на титульные листы эксплуатационной документации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер электромагнитный |
Dosimag |
1 шт. в соответствии с заказом |
|
Принадлежности: - Сервисный адаптер - Кабель для подключения сервисного адаптера - Адаптер RSE4 для разъема 4х-пинового; - Адаптер RSE5 для разъема 5ти-пинового; - Адаптер RSE8 для разъема 8-пинового |
FXA291 71035809 50107167 50107168 50107169 |
1 шт в соответствии с заказом |
|
Руководство по эксплуатации |
1 экз. | |
|
Паспорт |
1 экз. | |
|
Методика поверки |
1 экз. на партию |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
Техническая документация фирмы изготовителя «Endress+Hauser Flowtec AG», Швейцария
