Анализаторы спектра и сигналов FSW8, FSW13, FSW26, FSW43, FSW50, FSW67, FSW85 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Анализаторы спектра и сигналов FSW8, FSW13, FSW26, FSW43, FSW50, FSW67, FSW85 предназначены для измерений частоты, уровня мощности и параметров модуляции спектральных составляющих радиотехнических сигналов.

Информация по Госреестру

Основные данные
Номер по Госреестру 78802-20
Наименование Анализаторы спектра и сигналов
Модель FSW8, FSW13, FSW26, FSW43, FSW50, FSW67, FSW85
Страна-производитель ГЕРМАНИЯ
Срок свидетельства (Или заводской номер) 28.07.2025
Производитель / Заявитель

Фирма "Rohde & Schwarz GmbH & Co. KG", Германия

ГЕРМАНИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 279
Найдено поверителей 25
Успешных поверок (СИ пригодно) 275 (99%)
Неуспешных поверок (СИ непригодно) 4 (1%)
Актуальность информации 22.12.2024

Поверители

Скачать

78802-20: Описание типа СИ Скачать 218.6 КБ
78802-20: Методика поверки РТ-МП-7037-441-2020 Скачать 17.4 MБ

Описание типа

Назначение

Анализаторы спектра и сигналов FSW8, FSW13, FSW26, FSW43, FSW50, FSW67, FSW85 предназначены для измерений частоты, уровня мощности и параметров модуляции спектральных составляющих радиотехнических сигналов.

Описание

Принцип действия анализаторов спектра и сигналов FSW8, FSW13, FSW26, FSW43, FSW50, FSW67, FSW85 основан на гетеродинном переносе исследуемого сигнала на промежуточную частоту (ПЧ) и последующей его обработке с помощью аналогово-цифрового преобразователя (АЦП) с блоком цифровой обработки. В низкочастотной области предусмотрена непосредственная подача сигнала на АЦП в обход смесителя. В высокочастотной области подавление зеркального канала приема осуществляется с помощью фиксированных полосовых фильтров или перестраиваемого фильтра на резонаторе с возможностью его отключения для анализа широкополосных сигналов. Информация о сигнале, полученная в блоке цифровой обработки, выводится на экран прибора в виде спектрограмм и цифровых значений.

Конструктивно анализаторы спектра и сигналов FSW8, FSW13, FSW26, FSW43, FSW50, FSW67, FSW85 выполнены в виде моноблока, на передней панели которого расположены органы управления, входной высокочастотный разъем и жидкокристаллический цветной дисплей. На задней панели расположены входы и выходы опорных частот, входы и выходы синхронизации, выход сигнала ПЧ. Для работы в составе автоматизированных систем анализаторы спектра обеспечивают подключение по интерфейсам LAN и GPIB.

Анализаторы спектра и сигналов отличаются диапазоном частот и могут иметь следующие опции:

B4 - кварцевый опорный генератор повышенной точности;

B8E/B8 - расширение ширины полосы фильтра ПЧ;

B21 - подключение внешних смесителей;

B24 - предусилитель (B24.13 для FSW8 и FSW13; B24.26 для FSW26; B24.43 для FSW43; B24.49 и B24.51 для FSW50; B24.66 и B24.67 для FSW67);

B25 - электронный СВЧ аттенюатор;

B28/B40/B80/B160/B320/B512 - полоса анализа 28 МГц/40 МГц/80 МГц/160 МГц/ 320 МГц/512 МГц;

B1200/B2001/B4001/B6001/B8001 - полоса анализа 1200 МГц/2000/4400/6400/8312 МГц;

B61H - улучшенные фазовые шумы;

B90G - расширение диапазона частот до 90 ГГц для FSW85;

K7 - анализ амплитудной и частотной модуляции;

K30 - измерение коэффициента шума;

K40 - измерение фазового шума;

K70 - анализ сигналов c квадратурной модуляцией;

K161R/B512R/B800R  - полоса анализа в реальном масштабе времени

160МГц/512МГц/800 МГц для сигналов длительностью менее 15 мкс;

K512RE/K800RE - полоса анализа в реальном масштабе времени 512 МГц/800 МГц для сигналов длительностью более 15 мкс.

Нанесение знака поверки на анализаторы не предусмотрено.

Общий вид анализаторов спектра и сигналов FSW8, FSW13, FSW26, FSW43, FSW50, FSW67, FSW85 и обозначение места нанесения знака утверждения типа приведены на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

Место нанесения знака

Диапазон частот

утверждения типа

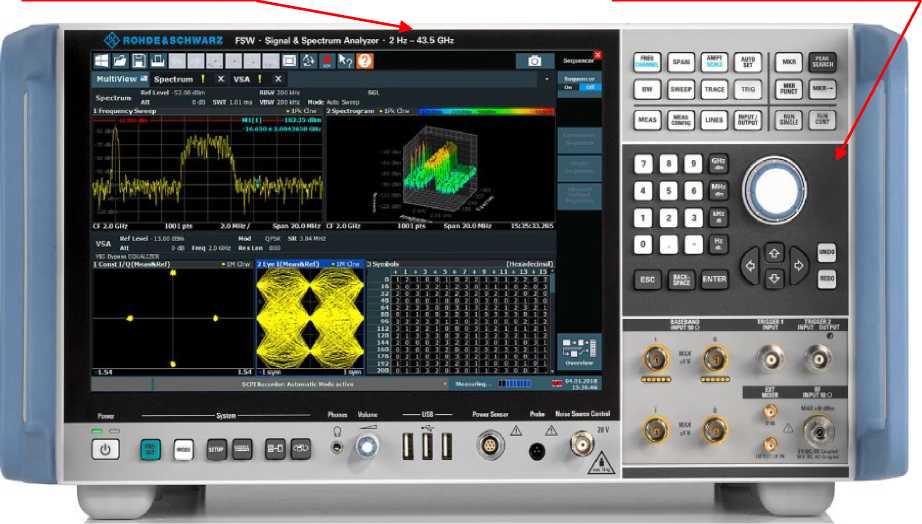

Рисунок 1 - Общий вид средства измерений

Места пломбировки

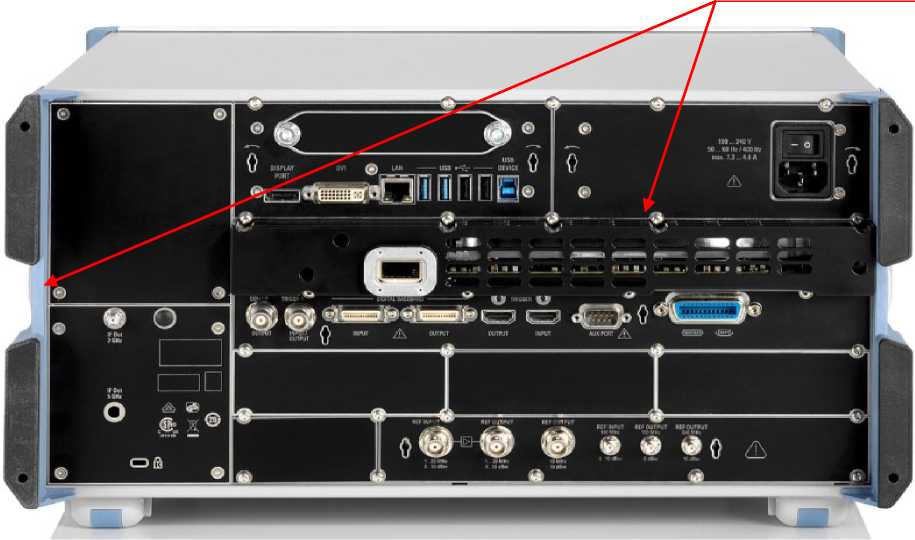

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

Программное обеспечение «FW FSW» предназначено для управления режимами работы анализаторов спектра и сигналов FSW8, FSW13, FSW26, FSW43, FSW50, FSW67, FSW85, обработки измерительных сигналов, управления работой анализаторов в процессе проведения измерений, отображения хода измерений. Программное обеспечение «FW FSW» предназначено только для работы с анализаторами спектра и сигналов FSW8, FSW13, FSW26, FSW43, FSW50, FSW67, FSW85 и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.

Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов спектра и сигналов FSW8, FSW13, FSW26, FSW43, FSW50, FSW67, FSW85 за пределы допускаемых значений.

Уровень защиты программного обеспечения «низкий» в соответствии с              Р

50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения (ПО)

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

FW FSW

Номер версии (идентификационный номер) ПО

не ниже 4.70

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

1

2

3

Диапазон частот, Гц

FSW8

от 2 до 8-109

FSW13

от 2 до 1,36М010

FSW26

от 2 до 2,65-1010

FSW43

от 2 до 4,35М010

FSW50

от 2 до 5 -1010

FSW67

от 2 до 6,7-1010

FSW85

Вход 1

от 2 до 8,5М010

опция B90G

от 2 до 9М010

Вход 2

от 2 до 6,7М010

Номинальные значения частот выхода опорного кварцевого генератора, МГц

10, 100, 640

Пределы допускаемой относительной погрешности установки частоты опорного кварцевого генератора 5оп

штатно

±2-10-7

опция B4

±3-10-8

Пределы допускаемой абсолютной погрешности измерений частоты Ризм в режиме частотомера, Гц

+(5оп • Ризм + R)

Разрешение частотомера R, Гц

0,001

Диапазон полос обзора, Гц

от 0 до полного диапазона частот

Уровень фазовых шумов на частоте 1 ГГц в полосе пропускания 1 Гц относительно уровня несущей в режиме анализатора спектра, а также для опции K40, при отстройке от несущей, дБ, не более

штатно

опция B61H

10 Гц

-80

-80

10 Гц (опция B4)

-90

-95

100 Гц

-100

-109

1 кГц

-125

-127

10 кГц

-134

-136

100 кГц

-136

-139

1 МГц

-145

-145

Полосы пропускания фильтров ПЧ по уровню минус 3 дБ с шагом 1-2-3-5, Гц

штатно

от 1 до 1-107

дополнительно с опцией B8E

2-107, 4-107

дополнительно с опцией B8

2-107, 4-107, 5-107, 8-107

Полосы пропускания видеофильтра, с шагом 1-2-3-5, Гц

штатно

от 1 до 1 -107

дополнительно с опцией В8Е, B8

2-107, 5-107, 8-107

Полоса анализа сигналов, Гц

штатно

1-107

опция B28

2,8-107

опция B40

4,0-107

опция B80

8,0-107

опции B160, K161R

1,6-108

опция B320

3,2-108

опции B512, B512R, K512RE

5,12-108

опция B1200

1,2-109

опция B2001, B800R

2,0-109

опция B4001

4,4-109

опция B6001

6,4-109

опция B8001

8,312-109

Диапазон измеряемого уровня сигнала, дБ (1 мВт)

от среднего уровня шумов до +30

Средний уровень собственных шумов, приведенный к 1 Гц, в диапазоне частот в режиме анализатора спектра, а также для опции K30, в зависимости от состояния предусилителя опции B24, дБ (1 мВт), не более

см. таблицы 3 - 10

Пределы допускаемой относительной погрешности измерений уровня мощности входного сигнала минус 10 дБ (1 мВт) на частоте 64 МГц, в зависимости от состояния электронного СВЧ аттенюатора, дБ

штатно

±0,2

опция B25 -электронный СВЧ аттенюатор включен

±0,4

Неравномерность амплитудно-частотной характеристики относительно уровня на частоте 64 МГц в зависимости от температуры эксплуатации, состояния СВЧ аттенюатора и предусилителя и диапазона частот, дБ, не более

см. таблицу 11

Диапазон и шаг перестройки СВЧ аттенюатора и аттенюатора ПЧ, дБ

от 0 до 79 через 1

Диапазон и шаг перестройки электронного СВЧ аттенюатора (опция B25) для частот до 13,6 ГГц, дБ, не более

от 0 до 30 через 1

Пределы допускаемой относительной погрешности измерений уровня мощности входного сигнала из-за переключения СВЧ аттенюатора на частоте 64 МГц относительно ослабления 10 дБ, дБ

±0,2

Пределы допускаемой относительной погрешности измерений уровня мощности входного сигнала из-за переключения полосы пропускания фильтров ПЧ относительно полосы пропускания 10 кГц, дБ

±0,1

Пределы допускаемой относительной погрешности измерений уровня мощности входного сигнала из-за нелинейности шкалы (при отношении сигнал/шум не менее 16 дБ), в диапазоне измерений уровня от 0 до минус 70 дБ, относительно установленного опорного уровня, дБ

±0,1

Пределы допускаемой относительной погрешности измерений уровня мощности входного сигнала в диапазоне от минус 70 до 0 дБ относительно опорного уровня минус 10 дБ (1 мВт), при отношении сигнал/шум не менее 20 дБ, ослабление СВЧ аттенюатора 0 дБ, 20 дБ, 30 дБ, 40 дБ, выключенном предусилителе, включенном преселекторе, температуре окружающей среды от плюс 20 до плюс 30 °С, уровне доверительной вероятности 0,95 в

от 9 кГц до 10 МГц включ.

±0,37

св. 10 МГц до 3,6 ГГц включ.

±0,3

(±0,4 для FSW85)

св. 3,6 до 8 ГГц включ.

±0,4

св. 8 до 22 ГГц включ.

±1,4

св. 22 до 26,5 ГГц включ.

±1,7

св. 26,5 до 50 ГГц

±2,5

зависимости от диапазона частот, дБ, не более

включ.

св. 50 до 67 ГГц включ.

±2,8

св. 67 до 85 ГГц включ.

±3,1

св. 85 до 90 ГГц (преселектор выкл.)

±2,0

Относительный уровень интермодуляционных искажений 3-го порядка Lимз, выраженный в виде точки пересечения 3-го порядка (TOI) , в диапазоне частот, при выключенном предусилителе и включенном преселекторе, дБ (1 мВт), не менее

Все модели, кроме FSW85

FSW85

от 10 МГц до 0,1 ГГц включ.

25

-

св. 0,1 до 1 ГГц включ.

25

22

св. 1 до 3 ГГц включ.

20

20

св. 3 до 8 ГГц включ.

17

17

св. 8 до 40 ГГц

см. таблицу 12

^Примечание - TOI = (2-^мес- Lимз)/2, где: Lсмес. - уровень входного сигнала смесителя, дБ (1 мВт)

Относительный уровень гармонических искажений 2-го порядка Lk2, выраженный в виде точки пересечения 2-го порядка (SHI) , в диапазоне частот, при выключенном предусилителе и включенном преселекторе, дБ (1 мВт), не менее

FSW8, FSW13, FSW26

FSW43, FSW50, FSW67, FSW85

от 1 до 350 МГц включ.

50

45

св. 350 до 500 МГц включ.

70

45

св. 0,5 до 1,5 ГГц включ.

47

47

св. 1,5 до 4 ГГц

62

62

^Примечание - SHI = ^мес,- Lk2, где: Lсмес. - уровень входного сигнала смесителя, дБ (1 мВт)

Уровень каналов приема зеркальных частот, промежуточных частот, дБ относительно несущей, не более

-90

Уровень остаточных сигналов комбинационных частот, в диапазоне частот, дБ (1 мВт), не более

от 2 Гц до 1 МГ ц включ.

-90

св. 1 МГц до 8,9 ГГц включ.

-110

св. 8,9 до 85 ГГц

-100

КСВН входа (аттенюатор СВЧ 10 дБ), в диапазоне частот, не более

FSW8, FSW13

FSW26, FSW43, FSW50, FSW67, FSW85

от 10 МГц до 1 ГГц включ.

1,2

1,2

св. 1 до 3,6 ГГц включ.

1,5

1,5

св. 3,6 до 18 ГГц включ.

2,0

1,5

св. 18 до 26,5 ГГц включ.

-

2,0

св. 26,5 до 40 ГГц

-

2,5

Опции анализа сигналов B1200, B2001, B800R, B4001, B6001, B8001

Неравномерность АЧХ в полосе анализа 1200 МГц для опции B1200 в диапазоне частот, дБ, не более

от 650 МГц до 8 ГГц включ.

±1,0

св.8 до 22 ГГц включ.

±1,2

св. 22 до 26,5 ГГц включ.

±1,4

св.26,5 до 42,9 ГГц включ.

±1,6

св. 42,9 до 50 ГГц включ.

±1,7

св. 50 до 67 ГГц включ.

±2,0

св. 67 до 90 ГГц

±2,5

Неравномерность АЧХ в полосе анализа 2000 МГц для опций B2001, B800R в диапазоне частот, дБ, не более

от 1,5 до 4 ГГц включ.

±1,0

Неравномерность АЧХ в полосе анализа 2000 МГц для опций B2001, B800R в диапазоне частот, дБ, не более

св.4 до 42,5 ГГц включ.

±2,0

св. 42,5 до 66,5 ГГц

±2,5

св. 66,5 до 90 ГГц

±3,0

Неравномерность АЧХ в полосе анализа до 8312 МГц для опций B4001, B6001, B8001 в диапазоне частот*, дБ, не более

св. 2,1 до 5 ГГц включ.

±1,5

св. 5 до 43,5 ГГц

±2,5

св. 43,5 до 86 ГГц

±3,0

Минимальная длительность сигнала в полосе анализа 800 МГц в режиме реального масштаба времени, мкс, не более

опция B800R

0,5

опция K800RE

17

^Примечание - минимальная частота для опций B6001, B8001 составляет 1,8М010 Гц.

Измерительный демодулятор (опция К7)

Диапазон измерений пикового значения коэффициента амплитудной модуляции (АМ), %

от 0 до 100

Пределы допускаемой абсолютной погрешности измерений коэффициента АМ (Кам) при частоте модулирующего сигнала не более 1 МГц, %, не более

±(0,2 + 0,001- Кам)

Наибольшая девиация частоты входного сигнала для сигналов с частотной модуляцией (ЧМ) в диапазоне несущих частот при частоте модулирующего сигнала не более 1 МГц, МГц

штатно

2

опция B28

7

опция B40

10

опция B80

20

опция B160

40

опция B320

80

опция B512, B512R

130

опция B1200

300

опция B2001, B800R

600

Пределы допускаемой абсолютной погрешности измерений девиации частоты (при полосе анализа от 3,3^(FMod + Fdee) до 10-(FMod + Fdee), где FMod — модулирующая частота, Fdee - девиация частоты), Гц, не более

±(0,003 •(FMod + Fdee) + 2)

Анализ сигналов с квадратурной модуляцией (опция K70)

Остаточное среднеквадратическое значение векторной ошибки модуляции для модуляции QPSK и частоты несущей 1 ГГц в зависимости от скорости модуляции, %, не более

100 кГц

0,3

1 МГц

0,4

10 МГц

0,6

Таблица 3 - Средний уровень собственных шумов для анализатора спектра FSW8, приведенный к полосе пропускания 1 Гц, в диапазоне частот, в зависимости от состояния предусилителя, дБ (1 мВт), не более___________________________________________________________________________

Диапазон частот

Предусилитель выключен

Предусилитель включен опция B24.13

от 2 до 100 Гц включ.

-110

-

св. 100 Гц до 1 кГц включ.

-120

-

св. 1 до 9 кГц включ.

-135

-

св. 9 кГц до 1 МГц включ.

-145

-

св. 1 до 50 МГц включ.

-150

-

св. 50 до 150 МГц включ.

-150

-163

св. 150 МГц до 1 ГГц включ.

-150

-163

св. 1 до 8 ГГц

-152

-163

^Примечание - при наличии опции B25 приведенные значения на 1

дБ больше

Таблица 4 - Средний уровень собственных шумов для анализаторов спектра FSW13, FSW26, приведенный к полосе пропускания 1 Гц, в диапазоне частот, в зависимости от состояния предусилителя, дБ (1 мВт), не более_______________________________________________________

Диапазон частот

Предусилителя нет

Предусилитель выключен

Предусилитель включен опции B24.13 и B24.26

от 2 до 100 Гц включ.

-110

-110

-

св. 100 Гц до 1 кГц включ.

-120

-120

-

св. 1 до 9 кГц включ.

-135

-135

-

св. 9 кГц до 1 МГц включ.

-145

-145

-

св. 1 до 50 МГц включ.

-149

-149

-

св. 50 до 150 МГц включ.

-149

-149

-163

св. 150 МГц до 1 ГГц включ.

-149

-149

-166

св. 1 до 8 ГГц включ.

-151

-151

-166

св. 8 до 13,6 ГГц включ.

-150

-149

-164

св. 13,6 до 18 ГГц включ.

-149

-148

-162

св. 18 до 22 ГГц включ.

-147

-145

-162

св. 22 до 25 ГГц включ.

-147

-145

-157

св. 25 до 26,5 ГГц

-143

-141

-157

^Примечание - при наличии опции B25 приведенные значения на 2 дБ больше

Таблица 5 - Средний уровень собственных шумов для анализатора спектра FSW43, приведенный к полосе пропускания 1 Гц, в диапазоне частот, в зависимости от состояния предусилителя, дБ (1 мВт), не более___________________________________________________________________________

Диапазон частот

Предусилителя нет

Предусилитель выключен

Предусилитель включен опция B24.43

1

2

3

4

от 2 до 100 Гц включ.

-110

-110

-

св. 100 Гц до 1 кГц включ.

-120

-120

-

св. 1 до 9 кГц включ.

-135

-135

-

св. 9 до 100 кГц включ.

-145

-145

-

св. 100 кГц до 1 МГц включ.

-145

-145

-160

св. 1 МГц до 1 ГГц включ.

-149

-149

-165

св. 1 до 3 ГГц включ.

-151

-150

-165

св. 3 до 8 ГГц включ.

-151

-150

-162

св. 8 до 13,6 ГГц включ.

-150

-148

-162

св. 13,6 до 18 ГГц включ.

-149

-147

-162

св. 18 до 25 ГГц включ.

-147

-145

-161

св. 25 до 26,5 ГГц включ.

-143

-140

-161

св. 26,5 до 34 ГГц включ.

-143

-140

-160

св. 34 до 40 ГГц включ.

-140

-137

-160

св. 40 до 43,5 ГГц

-138

-135

-157

^Примечание - при наличии опций B1200/B2001/B800R/B4001/B6001/B8001 приведенные значения на 1 дБ больше

Таблица 6 - Средний уровень собственных шумов для анализатора спектра FSW50, приведенный к полосе пропускания 1 Гц, в диапазоне частот, в зависимости от состояния предусилителя, дБ (1 мВт), не более___________________________________________________________________________

Диапазон частот

Предусилителя нет

Предусилитель выключен

Предусилитель включен опции B24.49 и B24.51

от 2 до 100 Гц включ.

-110

-110

-

св. 100 Гц до 1 кГц включ.

-120

-120

-

св. 1 до 9 кГц включ.

-135

-135

-

св. 9 до 100 кГц включ.

-145

-145

-

св. 100 кГц до 1 МГц включ.

-145

-145

-160

св. 1 МГц до 1 ГГц включ.

-149

-149

-165

св. 1 до 3 ГГц включ.

-151

-150

-165

св. 3 до 8 ГГц включ.

-151

-150

-162

св. 8 до 13,6 ГГц включ.

-150

-148

-162

св. 13,6 до 18 ГГц включ.

-149

-147

-162

св. 18 до 25 ГГц включ.

-147

-145

-161

св. 25 до 26,5 ГГц включ.

-143

-140

-161

св. 26,5 до 34 ГГц включ.

-143

-140

-160

св. 34 до 40 ГГц включ.

-140

-137

-160

св. 40 до 43,5 ГГц включ.

-138

-135

-157

св. 43,5 до 47 ГГц включ.

-136

-133

см. таблицу 7

св. 47 до 49 ГГц включ.

-134

-131

св. 49 до 50 ГГц

-132

-129

*Примечание - при наличии опций B1200/B2001/B800R/B4001/B6001/B8001 приведенные значения на 1 дБ больше

Таблица 7 - Средний уровень собственных шумов для анализатора спектра FSW50, приведенный к полосе пропускания 1 Гц, в диапазоне частот, в зависимости от состояния предусилителя, дБ (1 мВт), не более___________________________________________________________________________

Диапазон частот

Предусилитель включен опция B24.49

Предусилитель включен опция B24.51

св. 43,5 до 47 ГГц включ.

-149

-155

св. 47 до 49 ГГц включ.

-149

-153

св. 49 до 50 ГГц

-149

-153

^Примечание - при наличии опций B1200/B2001/B800R/B4001/B6001/B8001 приведенные значения на 1 дБ больше

Таблица 8 - Средний уровень собственных шумов для анализатора спектра FSW67, приведенный к полосе пропускания 1 Гц, в диапазоне частот, в зависимости от состояния предусилителя, дБ (1 мВт), не более___________________________________________________________________________

Диапазон частот

Предусилителя нет

Предусилитель выключен

Предусилитель включен опции B24.66 и B24.67

от 2 до 100 Гц включ.

-110

-110

-

св. 100 Гц до 1 кГц включ.

-120

-120

-

св. 1 до 9 кГц включ.

-135

-135

-

св. 9 до 100 кГц включ.

-145

-145

-

св. 100 кГц до 1 МГц включ.

-145

-145

-160

св. 1 МГц до 1 ГГц включ.

-149

-149

-165

св. 1 до 3 ГГц включ.

-151

-150

-165

св. 3 до 8 ГГц включ.

-151

-150

-162

св. 8 до 13,6 ГГц включ.

-146

-144

-161

св. 13,6 до 18 ГГц включ.

-144

-142

-161

св. 18 до 23 ГГц включ.

-141

-139

-160

св. 23 до 26,5 ГГц включ.

-137

-135

-160

св. 26,5 до 30 ГГц включ.

-137

-135

см. таблицу 9

св. 30 до 34 ГГц включ.

-135

-132

св. 34 до 43,5 ГГц включ.

-131

-128

св. 43,5 до 47 ГГц включ.

-127

-124

св. 47 до 49 ГГц включ.

-124

-121

св. 49 до 50 ГГц включ.

-122

-119

св. 50 до 55 ГГц включ.

-141

-138

см. таблицу 9

св. 55 до 62 ГГц включ.

-137

-134

св. 62 до 67 ГГц

-133

-130

*Примечание - при наличии опций B1200/B2001/B800R/B4001/B6001/B8001 приведенные значения на 2 дБ больше

Таблица 9 - Средний уровень собственных шумов для анализатора спектра FSW67, приведенный к полосе пропускания 1 Гц, в диапазоне частот свыше 26,5 ГГц с включенным предусилителем, дБ (1 мВт), не более*________________________________________________________________________

Диапазон частот

Предусилитель включен опция B24.66

Предусилитель включен опция B24.67

св. 26,5 до 35 ГГц включ.

-159

-159

св. 35 до 42 ГГц включ.

-157

-157

св. 42 до 43 ГГц включ.

-150

-150

св. 43 до 47 ГГц включ.

-146

-150

св. 47 до 50 ГГц включ.

-144

-146

св. 50 до 52 ГГц включ.

-148

-154

св. 52 до 54 ГГц включ.

-148

-152

св. 54 до 56 ГГц включ.

-146

-150

св. 56 до 62 ГГц включ.

-144

-150

св. 62 до 65 ГГц включ.

-142

-147

св. 65 до 67 ГГц

-140

-147

^Примечание - при наличии опций B1200/B2001/B800R/B4001/B6001/B8001 приведенные значения на 2 дБ больше

Таблица 10 - Средний уровень собственных шумов для анализатора спектра FSW85, приведенный к полосе пропускания 1 Гц, в диапазоне частот, по входу 2, дБ (1 мВт), не более______________

Диапазон частот

Значение

от 2 до 100 Гц включ.

-105

от 100 Гц до 1 кГц включ.

-110

от 1 до 9 кГц включ.

-125

от 9 кГц до 1 МГц включ.

-135

св. 1 МГц до 1 ГГц включ.

-145

св. 1 до 3 ГГц включ.

-151

св. 3 до 8 ГГц включ.

-151

св. 8 до 13,6 ГГц включ.

-146

св. 13,6 до 18 ГГц включ.

-144

св. 18 до 23 ГГц включ.

-141

св. 23 до 30 ГГц включ.

-137

св. 30 до 34 ГГц включ.

-135

св. 34 до 44 ГГц включ.

-129

св. 44 до 58 ГГц включ.

-136

св. 58 до 70 ГГц включ.

-131

св. 70 до 75 ГГц включ.

-127

св. 75 до 80 ГГц включ.

-122

св. 80 до 85 ГГц включ.

-120

св. 85 до 90 ГГц (преселектор выкл.)

-120

^Примечание - при наличии опций B1200/B2001/B800R/B4001/B6001/B8001 приведенные значения на 2 дБ больше

Таблица 11 - Неравномерность амплитудно-частотной характеристики относительно уровня на

частоте 64 МГц, дБ

Диапазон частот

СВЧ аттенюатор: от 10 до 40 дБ. Предусилитель: выключен. Температура окружающей среды: от +20 до +30 ОС

СВЧ аттенюатор: любой.

Предусилитель: выключен. Температура окружающей среды: от +15 до +40 ОС

СВЧ аттенюатор: от 0 до 20 дБ.

Предусилитель: включен.

Температура окружающей среды: от +20 до +30 ОС

от 2 Гц до 9 кГц включ.

±1,0

±1,0

-

св. 9 кГц до 10 МГц включ.

±0,45

±0,6

-

св. 10 МГц до 3,6 ГГц включ.

±0,3

(±0,5 для FSW85)

±0,6

±0,6

св. 3,6 до 8 ГГц включ.

±0,5

±0,8

±0,8

св. 8 до 22 ГГц включ.

±1,5

±2,0

±2,0

св. 22 до 26,5 ГГц включ.

±2,0

±2,5

±2,5

св. 26,5 до 50 ГГц включ.

±2,5

±3,0

±3,0

св. 50 до 67 ГГц включ.

±3,0

±3,5

±3,5

св. 67 до 85 ГГц включ.

±3,5

±4,0

-

св. 85 до 90 ГГц (преселектор выкл.)

±3,0

±3,5

-

Таблица 12 - Относительный уровень интермодуляционных искажений 3-го порядка Lимз, выраженный в виде точки пересечения 3-го порядка (TOI), в диапазоне частот, при выключенном предусилителе и включенном преселекторе, дБ (1 мВт), не менее___________________________

Диапазон частот

FSW13, FSW26

FSW43, FSW50, FSW67, FSW85

св. 8 до 10 ГГц включ.

14

8

св. 10 до 12 ГГц включ.

16

8

св. 12 до 13,6 ГГц включ.

18

8

св. 13,6 до 17 ГГц включ.

18

10

св. 17 до 19 ГГц включ.

16

10

св. 19 до 26,5 ГГц включ.

18

10

св. 26,5 до 40 ГГц

-

10

Таблица 13 - Основные технические характеристики

Наименование характеристики

Значение

Разъем СВЧ

FSW8, FSW13

Тип N, «розетка»

FSW26

3,5 мм, «вилка»

FSW43

2,92 мм, «вилка»

FSW50, FSW67

1,85 мм, «вилка»

FSW85

Вход 1

1 мм, «вилка»

Вход 2

1,85 мм, «вилка»

опция B21

SMA, «розетка»

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц

от 100 до 240 от 50 до 60

Потребляемая мощность, Вт, не более

350

Время прогрева, мин

30

Габаритные размеры (ширинахвысотахглубина), мм

Модели кроме FSW85

462x240x504

FSW85

462x240x610

Масса без опций, кг, не более

27

Рабочие условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха, %

от +5 до +40 от 40 до 90

Условия хранения и транспортирования:

- температура окружающей среды, °С

- относительная влажность воздуха, %, не более

от -40 до +70 90

Средняя наработка на отказ, лет

10

Знак утверждения типа

наносится на переднюю панель анализаторов спектра и сигналов FSW8, FSW13, FSW26, FSW43, FSW50, FSW67, FSW85 в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 14 - Комплектность средства измерений

Наименование

Обозначение

Количество

1

2

3

Анализатор спектра и сигналов

FSW8, FSW13, FSW26, FSW43, FSW50, FSW67, FSW85

1 шт.

Опция   кварцевого   опорного   генератора

повышенной точности

B4

по отдельному заказу

Опция расширения ширины полосы фильтра ПЧ

B8E/B8

по отдельному заказу

Опция подключения внешних смесителей

B21

по отдельному заказу

Опция предусилителя для FSW8 и FSW13

B24.13

по отдельному заказу

Опция предусилителя для FSW26

B24.26

по отдельному заказу

Опция предусилителя для FSW43

B24.43

по отдельному заказу

Опция предусилителя для FSW50

B24.49

по отдельному заказу

Опция предусилителя для FSW50

B24.51

по отдельному заказу

Опция предусилителя для FSW67

B24.66

по отдельному заказу

Опция предусилителя для FSW67

B24.67

по отдельному заказу

Продолжение таблицы 14 Опция электронного СВЧ аттенюатора

B25

по отдельному заказу

Опция полосы анализа 28 МГц

B28

по отдельному заказу

Опция полосы анализа 40 МГц

B40

по отдельному заказу

Опция полосы анализа 80 МГц

B80

по отдельному заказу

Опция полосы анализа 160 МГц

B160

по отдельному заказу

Опция полосы анализа 320 МГц

B320

по отдельному заказу

Опция полосы анализа 512 МГц

B512

по отдельному заказу

Опция полосы анализа 1200 МГц

B1200

по отдельному заказу

Опция полосы анализа 2000 МГц

B2001

по отдельному заказу

Опция полосы анализа 4400 МГц

B4001

по отдельному заказу

Опция полосы анализа 6400 МГц

B6001

по отдельному заказу

Опция полосы анализа 8312 МГц

B8001

по отдельному заказу

Опция улучшенных фазовых шумов

B61H

по отдельному заказу

Опция расширения диапазона частот до 90 ГГц для FSW85

B90G

по отдельному заказу

Опция анализа амплитудной и частотной модуляции

K7

по отдельному заказу

Опция измерения коэффициента шума

K30

по отдельному заказу

Опция измерения фазового шума

K40

по отдельному заказу

Опция анализа сигналов c квадратурной модуляцией

К70

по отдельному заказу

Опция полосы анализа в реальном масштабе времени 160 МГц для сигналов длительностью менее 15 мкс

K161R

по отдельному заказу

Опция полосы анализа в реальном масштабе времени 512 МГц для сигналов длительностью менее 15 мкс

B512R

по отдельному заказу

Продолжение таблицы 14

1

2

3

Опция полосы анализа в реальном масштабе времени 800 МГц для сигналов длительностью менее 15 мкс

B800R

по отдельному заказу

Опция полосы анализа в реальном масштабе времени 512 МГц для сигналов длительностью более 15 мкс

K512RE

по отдельному заказу

Опция полосы анализа в реальном масштабе времени 800 МГц для сигналов длительностью более 15 мкс

K800RE

по отдельному заказу

Комплект ЗИП

-

1 компл.

Руководство по эксплуатации

-

1 экз.

Сведения о методах измерений

приведены в эксплуатационном документе и методике измерения МИ D1-2017/1 «Анализаторы спектра серии FSx c опцией K30. Методика измерений коэффициента шума четырехполюсника» (Свидетельство об аттестации методики измерений № 513-RA.RU.311243-2018 от 30 марта 2018 г.)

Нормативные документы

Приказ Росстандарта № 1621 от 31.07.2018 Об утверждении государственной поверочной схемы для средств измерений времени и частоты

Приказ Росстандарта № 3461 от 30.12.2019 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц

Приказ Росстандарта № 2839 от 29.12.2018 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,50 до 78,33 ГГц

Приказ Росстандарта №3383 от 30.12.2019 Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц

ГОСТ Р 8.607-2004 ГСИ. Государственная поверочная схема для средств измерений девиации частоты

ГОСТ Р 8.717-2010 ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний

Техническая документация изготовителя фирмы “Rohde & Schwarz GmbH & Co. KG”

Смотрите также

Default ALL-Pribors Device Photo
Системы измерительные расхода и количества жидкостей и газов НеоТрейд (далее - ИС) предназначены для измерений перепада давления, расхода, давления, температуры среды и вычисления объемного расхода и объема газа, приведенных к стандартным условиям (т...
78804-20
ОЗНА-Агидель ЖДС-150-025 Установки измерительные
ООО "НПП "ОЗНА-Инжиниринг", г.Уфа
Установки измерительные ОЗНА-Агидель ЖДС-150-025 предназначены для измерений массы, объема, плотности, температуры и избыточного давления жидкости в потоке при повагонном сливе из железнодорожных цистерн.
78805-20
ECD и ECV Измерители-регуляторы
ООО "ЭЛХАРТ", г.Краснодар
Измерители-регуляторы серии ECD и ECV предназначены для измерений аналоговых сигналов силы и напряжения постоянного тока, сигналов от термопреобразователей сопротивления и термопар, преобразований их в цифровой код и отображений на дисплее текущего з...
78806-20
МТ Комплексы программно-технические на базе контроллеров телеметрии
ООО "Невская Радиоэлектронная Компания", г.С.-Петербург
Комплексы программно-технические на базе контроллеров телеметрии серии MT (далее - комплексы) предназначены для измерений силы, напряжения постоянного тока и преобразований электрического сопротивления в значения температуры.
78807-20
ТВ Трансформаторы тока
ООО "ЗЭТО-Газовые Технологии", г.Великие Луки
Трансформаторы тока ТВ (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока промышленной частоты с номинальным напряжением 110 и 22...
