Измерители-регуляторы ECD и ECV
| Номер в ГРСИ РФ: | 78805-20 |
|---|---|
| Производитель / заявитель: | ООО "ЭЛХАРТ", г.Краснодар |
Измерители-регуляторы серии ECD и ECV предназначены для измерений аналоговых сигналов силы и напряжения постоянного тока, сигналов от термопреобразователей сопротивления и термопар, преобразований их в цифровой код и отображений на дисплее текущего значения измеряемых величин.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78805-20 |
| Действует | по 23.07.2030 |
| Наименование | Измерители-регуляторы |
| Модель | ECD и ECV |
| Приказы |
№1461 от
18.07.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства | |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a21f5b53-4308-d418-534e-d5b6a006410f |
Производитель / Заявитель
ООО "ЭЛХАРТ", РОССИЯ, г.Краснодар
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 394 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
78805-20: Описание типа
2020-78805-20.pdf
Файл устарел
|
Скачать | 138.2 КБ | |
|
78805-20: Методика поверки
2020-mp78805-20.pdf
Файл устарел
|
Скачать | 2.8 MБ | |
|
78805-20: Описание типа
2020-78805-20-1.pdf
|
Скачать | 138.2 КБ | |
|
78805-20: Методика поверки
2020-mp78805-20-1.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Измерители-регуляторы серии ECD и ECV предназначены для измерений аналоговых сигналов силы и напряжения постоянного тока, сигналов от термопреобразователей сопротивления и термопар, преобразований их в цифровой код и отображений на дисплее текущего значения измеряемых величин.
Описание
Принцип действия измерителей-регуляторов серии ECD и ECV основан на преобразовании мгновенных значений аналоговых входных сигналов в цифровую форму и вычислении значений измеряемых величин.
Измерители-регуляторы серии ECD и ECV применяются для регулирования и управления технологическими процессами в системах автоматического контроля в различных отраслях промышленности, коммунального и сельского хозяйства в составе автоматизированных комплексов управления.
Измерители-регуляторы реализуют следующие функции :
- измерение технологических параметров при помощи внешних первичных преобразователей с помощью универсального входа;
- работа в автоматическом и в ручном режимах;
- регулирование в автоматическом режиме согласно настроенной логике прибора (например ПИД, двухпозиционное регулирование);
- в ручном режиме - плавное или двухпозиционное задание выходного сигнала;
- аварийная сигнализация при выходе измеренного сигнала за допустимые границы;
- установка безопасного значения выходного сигнала в случае потери сигнала с первичных преобразователей или при выходе измеренного сигнала за допустимые границы;
- просмотр и изменение параметров прибора по интерфейсу RS-485 (протокол Modbus RTU);
- отображение измеренных сигналов на LED-индикаторе и отображение уставки;
- защита паролем от несанкционированного доступа к параметрам.
Фотографии общего вида измерителей-регуляторов серии ECD и ECV приведены на рисунках 1-8.

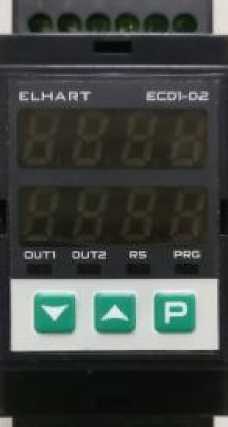

Рисунок 1 - Общий вид ECD1-D2

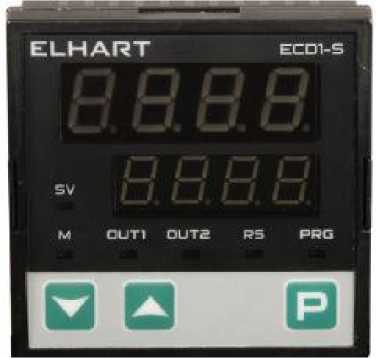

Рисунок 2 - Общий вид ECD1-S

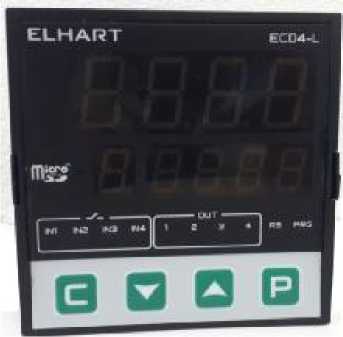

Рисунок 3 - Общий вид ECD4-L

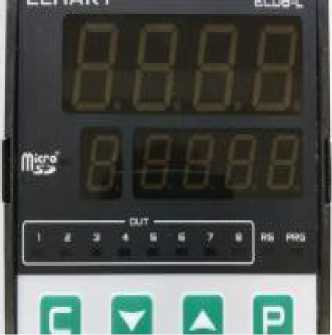

Рисунок 4 - Общий вид ECD8-L

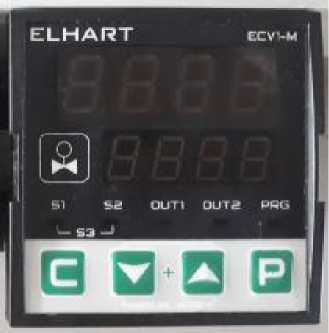

Рисунок 5 - Общий вид ECV1-M

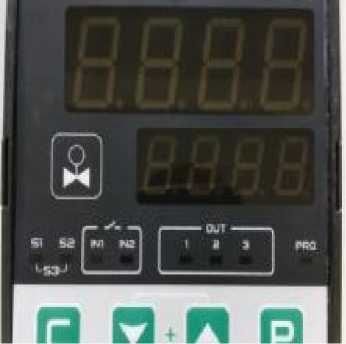

Рисунок 6 - Общий вид ECV1-L

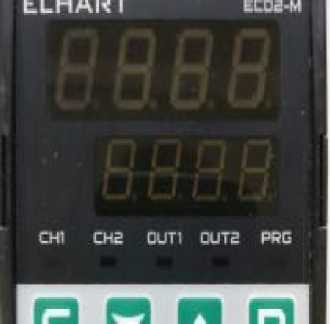

Рисунок 7 - Общий вид ECD2-M

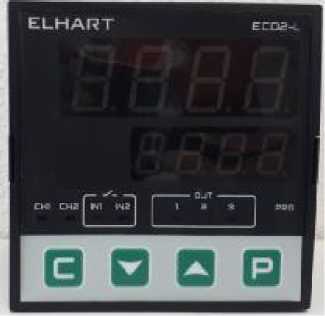

Рисунок 8 - Общий вид ECD2-L
Программное обеспечение
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение | |||
|
Наименование прибора |
ECD1-D2 |
ECD1-S |
ECV1-M |
ECV1-L |
|
Идентификационное наименование ПО |
ПД.ЭЛХТ-ВПО-ПР01-М.07 |
ПД.ЭЛХТ-ВПО-ПР01-М.08 |
ПД.ЭЛХТ-ВПО- ПР01-М.05 |
ПД.ЭЛХТ-ВПО-ПР01-М.04 |
|
Номер версии ПО модификаций, не ниже |
v1.0 |
v1.0 |
v1.0 |
v1.0 |
|
Наименование прибора |
ECD2-M |
ECD2-L |
ECD4-L |
ECD8-L |
|
Идентификационное наименование ПО |
ПД.ЭЛХТ-ВПО-ПР01-М.01 |
ПД.ЭЛХТ-ВПО-ПР01-М.02 |
ПД.ЭЛХТ-ВПО-ПР01-М.06 |
ПД.ЭЛХТ-ВПО-ПР01-М.03 |
|
Номер версии ПО модификаций, не ниже |
v2.0 |
v1.0 |
v1.0 |
v1.0 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||||
|
Тип измерителя |
ECD1-D2 |
ECD1-S |
ECD4-L |
ECD8-I |
E ECV1-M |
ECV1-L |
ECD2-M |
ECD2-L |
|
Количество измерительных каналов |
1 |
4 |
8 |
2 |
2 |
2 |
2 | |
|
Диапазоны преобразования аналоговых сигналов |
от 0 до 20 мА, от 4 до 20 мА, от 0 до 10 В |
от 0 до 5 мА, 0 до 20 мА, от 4 до 20 мА, от 0 до 1 В, от 0 до 10 В, от 0 до 75 мВ, от -50 до +50 мВ | ||||||
|
Диапазоны преобразования сигналов от термопреобразователей сопротивления (ТС) |
50М, 100П, Pt100, Pt1000 (см. таблицу 3) |
50М, 100М, 500М, 1000М, 50П, 100П, 500П, 1000П, Pt100, Pt500, Pt1000, Ni100, Ni500, Ni1000 (см. таблицу 3) | ||||||
|
Диапазоны преобразования сигналов от термопар (ТП) |
L, K, J, B, S (см. таблицу 3) |
А-1, А-2, А-3, R, T, S, K, L, N, B, J (см. таблицу 3) | ||||||
|
Разрядность отображения измеренного значения |
- аналоговых сигналов: 0,01 ед. изм.; - сигналов ТС: 0,1 °С; - сигналов ТП: 0,1 °С (при измеренном значении менее 1000 °С); 1 °С (при измеренном значении более 1000 °С) | |||||||
|
Разрядность передачи измеренного значения по интерфейсу RS-485 |
- аналоговых сигналов: 0,01 ед. изм.; - сигналов ТС: 0,1 °С; - сигналов ТП: 0,1 °С | |||||||
|
Разрядность АЦП |
6 бит | |||||||
|
Пределы допускаемой основной приведенной погрешности преобразования (приведенной к диапазону) |
±0,25 % |
±0,25 % (в рабочем диапазоне температур от -20 до +50 °С) | ||||||
|
Пределы допускаемой дополнительной приведенной погрешности |
±0,1 % на каждые 10 °С температуры окружающего воздуха, относительно температуры от +15 до +25 °С |
- | ||||||
|
Количество выходных аналоговых каналов |
- |
от 0 до 2 (в зависимости от модификации) | ||||||
|
Диапазон выходного аналогового сигнала |
- |
от 0 до 20 мА с разрешением 2,5 мкА | ||||||
|
Разрядность ЦАП |
- |
13 бит | ||||||
|
Пределы допускаемой приведенной погрешности цифро-аналогового преобразования (приведенной к диапазону) |
- |
±0,15 % | ||||||
|
Примечания 1 Для каналов измерений сигналов от термопар значения основной погрешности указаны без учёта погрешности канала компенсации температуры холодного спая. 2 Пределы допускаемой абсолютной погрешности встроенного датчика температуры (канала компенсации температуры холодного спая) ±2,0 °С. | ||||||||
Таблица 3 - Температурные диапазоны ТС и ТП
|
Типы ТС и ТП |
Диапазон измерений, °С | |||||||
|
ECD1-D2 |
ECD1-S |
ECV1-M |
ECV1-L |
ECD2-M |
ECD2-L |
ECD4-L |
ECD8-L | |
|
Термопары по ГОСТ Р 8.585-2001 | ||||||||
|
ТХК (L) |
от -50 до +800 |
от -200 до +800 |
от -200 до +800 |
от -50 до +800 | ||||
|
ТЖК (J) |
от -100 до +1200 |
от -210 до +1200 |
от -210 до +1200 |
от -100 до +1200 | ||||
|
ТНН (N) |
- |
от -200 до +1300 |
от -200 до +1300 |
- | ||||
|
ТХА (K) |
от -100 до +1372 |
от -200 до +1372 |
от -200 до +1372 |
от -100 до +1372 | ||||
|
ТПП (S) |
от 0 до +1700 |
от -50 до +1700 |
от -50 до +1700 |
от 0 до +1700 | ||||
|
ТПП (R) |
- |
от -50 до +1768 |
от -50 до +1768 |
- | ||||
|
ТПР (B) |
от 300 до +1820 |
от 300 до +1820 |
от 300 до +1820 |
от 300 до +1820 | ||||
|
ТВР (A-1) |
- |
от 0 до +2500 |
от 0 до +2500 |
- | ||||
|
ТВР (A-2) |
- |
от 0 до +1800 |
от 0 до +1800 |
- | ||||
|
ТВР (A-3) |
- |
от 0 до +1800 |
от 0 до +1800 |
- | ||||
|
ТМК (T) |
- |
от -200 до +400 |
от -200 до +400 |
- | ||||
|
Термопреобразователи сопротивления по ГОСТ 6651-2009 | ||||||||
|
50М (а=0,00428 °С-1) |
от -180 до +200 |
от -180 до +200 |
от -180 до +200 |
от -180 до +200 | ||||
|
100М (а=0,00428 °С-1) |
- |
от -180 до +200 |
от -180 до +200 |
- | ||||
|
500М (а=0,00428 °С-1) |
- |
от -180 до +200 |
от -180 до +200 |
- | ||||
|
1000М (а=0,00428 °С-1) |
- |
от -180 до +200 |
от -180 до +200 |
- | ||||
|
50М (а=0,00426 °С-1) |
- |
от -50 до +200 |
от -50 до +200 |
- | ||||
|
100М (а=0,00426 °С-1) |
- |
от -50 до +200 |
от -50 до +200 |
- | ||||
|
500М (а=0,00426 °С-1) |
- |
от -50 до +200 |
от -50 до +200 |
- | ||||
|
1000М (а=0,00426 °С-1) |
- |
от -50 до +200 |
от -50 до +200 |
- | ||||
|
50П (а=0,00391 °С-1) |
- |
от -200 до +850 |
от -200 до +850 |
- | ||||
|
100П (а=0,00391 °С-1) |
от -200 до +850 |
от -200 до +850 |
от -200 до +850 |
от -200 до +850 | ||||
|
500П (а=0,00391 °С-1) |
- |
от -200 до +850 |
от -200 до +850 |
- | ||||
|
1000П (а=0,00391 °С-1) |
- |
от -200 до +850 |
от -200 до +850 |
- | ||||
|
Pt100 (а=0,00385 °С-1) |
от -200 до +850 |
от -200 до +850 |
от -200 до +850 |
от -200 до +850 | ||||
|
Pt500 (а=0,00385 °С-1) |
- |
от -200 до +850 |
от -200 до +850 |
- | ||||
|
Pt1000 (а=0,00385 °С-1) |
от -200 до +850 |
от -200 до +850 |
от -200 до +850 |
от -200 до +850 | ||||
|
Ni100 (а=0,00617 °С-1) |
- |
от -60 до +180 |
от -60 до +180 |
- | ||||
|
Ni500 (а=0,00617 °С-1) |
- |
от -60 до +180 |
от -60 до +180 |
- | ||||
|
Ni1000 (а=0,00617°С-1) |
- |
от -60 до +180 |
от -60 до +180 |
- | ||||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 90 до 240 |
|
- частота переменного тока, Гц |
50 |
|
Потребляемая мощность, Вт | |
|
- ECD1-D2, ECD1-S |
3,0 |
|
- ECV1-M, ECV1-L, ECD2-M, ECD2-L |
3,3 |
|
- ECD4-L, ECD8-L |
4,5 |
|
Габаритные размеры Ш*В*Г, мм | |
|
- ECD1-D2 |
90,2x36,3x57,5 |
|
- ECD1-S |
48x48x88,2 |
|
- ECV1-M, ECD2-M |
72x72x88,2 |
|
- ECV1-L, ECD2-L, ECD4-L, ECD8-L |
96x96x88,2 |
|
Масса, г, не более | |
|
- ECD1-D2, ECD1-S, ECD2-M, ECV1-M |
220 |
|
- ECV1-L, ECD2-L |
300 |
|
- ECD4-L |
380 |
|
- ECD8-L |
400 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -20 до +50 |
|
- относительная влажность, % |
до 80 |
|
- атмосферное давление, кПа |
от 84 до 107 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель-регулятор |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. на партию |
|
Методика поверки |
26.51.70-001-12241237-2017 МП |
1 экз. на партию |
Поверка
осуществляется по документу 26.51.70-001-12241237-2017 МП «Измерители-регуляторы серии ECD и ECV. Методика поверки», утвержденному ФГУП «ВНИИМС» 14.02.2020 г.
Основные средства поверки:
- калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 20580-06;
- магазин сопротивлений Р4831, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 48930-12;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Знак поверки в виде оттиска клейма и/или наклейки наносится на свидетельство о поверке или в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивлений из платины, меди и никеля. Общие технические требования и методы испытаний
ТУ 26.51.70-001-12241237-2017 Измерители-регуляторы серии ECD и ECV. Технические условия
