Меры индуктивности ЭИ-2, ЭИ-3
| Номер в ГРСИ РФ: | 78851-20 |
|---|---|
| Производитель / заявитель: | ФГУП "ВНИИМ им.Д.И.Менделеева", г.С.-Петербург |
Меры индуктивности ЭИ-2, ЭИ-3 (далее меры индуктивности) предназначены для воспроизведения, хранения и передачи единицы индуктивности при частоте 1 кГц.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 78851-20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Меры индуктивности | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ЭИ-2, ЭИ-3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 7dd33e8a-4cfd-8f3e-5b71-a316776702ff | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Экспериментальный завод "Эталон" НПО "ВНИИМ им. Д.И.Менделеева", г. Санкт-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
78851-20: Описание типа
2024-78851-20.pdf
|
Скачать | 1.8 MБ | |
|
78851-20: Методика поверки
2021-mp78851-20.pdf
|
Скачать | 5.7 MБ |
Описание типа
Назначение
Меры индуктивности ЭИ-2, ЭИ-3 (далее меры индуктивности) предназначены для воспроизведения, хранения и передачи единицы индуктивности при частоте 1 кГц.
Описание
Принцип действия мер индуктивности заключается в воспроизведении значений индуктивности от 1 мкГн до 1 Гн (с номинальными значениями кратными 10) посредством намотанных тороидальных катушек индуктивности с возможностью включения в электрическую цепь по двух или трехзажимной схеме при частоте 1 кГц.
Меры индуктивности ЭИ-2, ЭИ-3 имеют 20 модификаций, отличающихся номинальным значением индуктивности.
Меры индуктивности ЭИ-2, ЭИ-3 представляют собой диэлектрическое основание тороидальной формы, на которое намотана обмотка проводом ЛЭШО с последующей вакуумной пропиткой компаундом КТ-102 в смеси с касторовым маслом или церезином. Тороид с обмоткой закреплен посредством пластмассовых стоек между двумя платами. Верхняя плата крепится к крышке наружного корпуса. В мерах индуктивности ЭИ-2 в качестве диэлектрического материала основания используется керамика, а в мерах ЭИ-3 - пластмасса. Пространство между корпусом и катушкой заполнено пенополиуретаном.
Меры индуктивности с номинальными значениями от 1 мкГн до 100 мкГн имеют дополнительные коммутационные клеммы, посредством переключения которых достигается компенсация соединительных проводников при включении в электрическую цепь.
Меры индуктивности помещены в литой корпус из сплава алюминия.

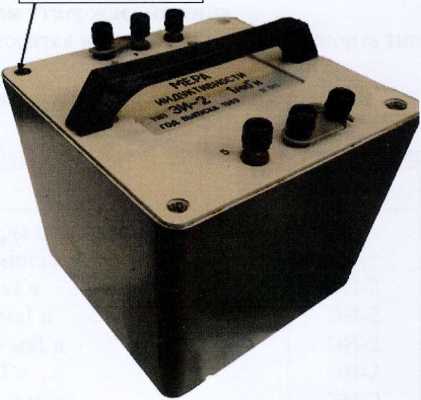

Общий вид мер индуктивности и схема пломбирования от несанкционированного доступа представлен на рисунке 1.
Схема-пломбировки -от ■ несанкционированного доступа^
Рисунок 1 - Общий вид мер индуктивности и схема пломбировки от несанкционированного доступа
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон номинальных значений индуктивности, Гн |
от Г10'6 до 1 |
|
Частота, Гц |
1000 |
|
Предел допускаемого значения относительного среднеквадратического отклонения суммарной погрешности измерений индуктивности |
1-10'5 |
|
Пределы относительной годовой нестабильности значений индуктивности |
±1-10'5 |
|
Температурный коэффициент индуктивности, К'1, не более |
от 2-10’5 до 4-10’5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значения |
|
Габаритные размеры, мм, не более | |
|
- высота |
210 |
|
- длина |
170 |
|
- ширина |
170 |
|
Масса, кг, не более |
6 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °C |
20 ± 1 |
|
- относительная влажность, не более, % |
65 ± 15 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Тип |
Кол-во, шт. |
Заводской номер |
|
Меры индуктивности с | |||
|
номинальными значениями: | |||
|
1 мкГн |
ЭИ-2 |
2 |
011,009 |
|
10 мкГн |
ЭИ-2 |
2 |
025,028 |
|
100 мкГн |
ЭИ-2 |
2 |
069,071 |
|
1 мГн |
ЭИ-2 |
2 |
008,002 |
|
10 мГн |
ЭИ-2 |
5 |
060, 056, 063, 047, 037 |
|
100 мГн |
ЭИ-2 |
2 |
068,078 |
|
1 Гн |
ЭИ-2 |
2 |
88, 019 |
|
100 мГн |
ЭИ-3 |
3 |
040, 042, 045 |
|
Паспорт |
- |
1 |
- |
Поверка
осуществляется по документу МИ 1985-89 «ГСИ. Меры индуктивности и взаимной индуктивности. Методика поверки».
Основные средства поверки:
измеритель LCR Е4980А, диапазон измерений от 0,01 мкГн до 100 кГн, CKO 510'6 (регистрационный номер в Федеральном информационном фонде 40676-09);
- меры индуктивности из состава государственного вторичного эталона (эталона-копии) единицы индуктивности ВЭТ 15-1-81, 10 и 100 мГн, стандартная неопределенность 5-Ю’6.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.732-2011 ГСИ. Государственная поверочная схема для средств измерений индуктивности
ГОСТ 21175-75 Меры индуктивности. Общие технические условия
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
МИ 1985-89 ГСИ. Меры индуктивности и взаимной индуктивности. Методика поверки
