Газоанализаторы комбинированные СК-2
| Номер в ГРСИ РФ: | 78869-20 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО "НПП "Астра", г.Климовск |
Газоанализаторы комбинированные СК-2 (далее - газоанализаторы) предназначены для непрерывного автоматического контроля содержания кислорода, диоксида углерода, оксида углерода, горючих газов и паров жидкостей, относящихся к категории взрывоопасности IIA, в атмосфере промышленной зоны: в колодцах, коллекторах, подземных коммуникациях и технологическом оборудовании.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78869-20 |
| Наименование | Газоанализаторы комбинированные |
| Модель | СК-2 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 03.08.2025 |
Производитель / Заявитель
ООО "НПП АСТРА-М", г.Подольск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 1080 |
| Найдено поверителей | 14 |
| Успешных поверок (СИ пригодно) | 1026 (95%) |
| Неуспешных поверок (СИ непригодно) | 54 (5%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 78869-20: Описание типа СИ | Скачать | 99.8 КБ | |
| 78869-20: Методика поверки МП-147/01-2020 | Скачать | 4.2 MБ |
Описание типа
Назначение
Газоанализаторы комбинированные СК-2 (далее - газоанализаторы) предназначены для непрерывного автоматического контроля содержания кислорода, диоксида углерода, оксида углерода, горючих газов и паров жидкостей, относящихся к категории взрывоопасности IIA, в атмосфере промышленной зоны: в колодцах, коллекторах, подземных коммуникациях и технологическом оборудовании.
Описание
Конструктивно газоанализаторы представляют собой переносные автоматические приборы, выполненные в четырех типах корпусов.
Пробу газа для анализа отбирают при помощи встроенного электрического насоса или диффузионным способом.
Принцип действия газоанализаторов основан на непрерывном преобразовании сигнала, поступающего с газочувствительных измерительных преобразователей (сенсоров), в аналоговом или в цифровом виде, с последующей обработкой встроенным микропроцессором и выводом результатов измерений на цифровой индикатор или графический дисплей газоанализаторов.
Общий вид газоанализаторов представлен на рисунках 1 - 5.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт газоанализаторов в соответствии с действующим законодательством. Газоанализаторы имеют заводские номера, обеспечивающие идентификацию каждого экземпляра, номер наносится методом гравировки на идентификационной табличке в виде цифрового обозначения. Пломбирование от несанкционированного доступа не предусмотрено.

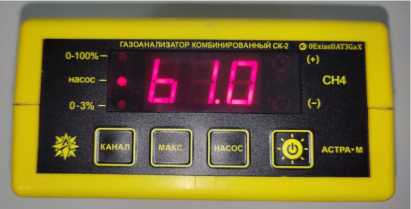

Рисунок 1 - Общий вид газоанализаторов комбинированных СК-2, исполнения: СК-2-ПМ1, СК-2-ПМ2-Ех

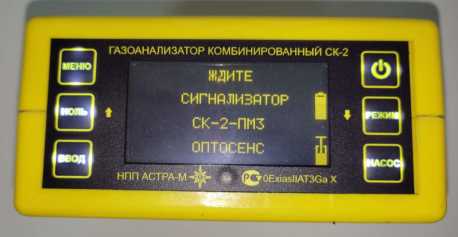

Рисунок 2 - Общий вид газоанализаторов комбинированных СК-2, исполнения: СК-2-ПМ1, СК-2-ПМ2, СК-2-ПМ3, СК-2-ПМ2-Ех

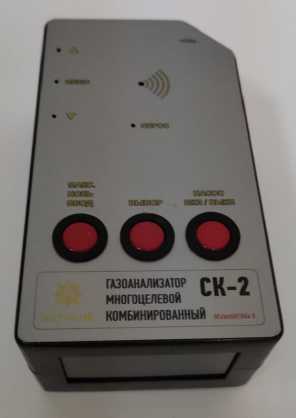

Рисунок 3 - Общий вид газоанализаторов комбинированных СК-2, исполнения: СК-2-ПМ1, СК-2-ПМ2, СК-2-ПМ3, СК-2-ПМ2-Ех

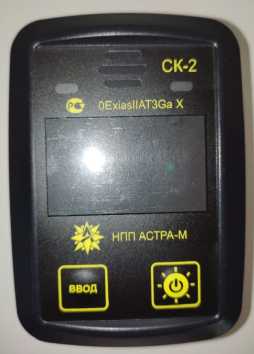

Рисунок 4 - Общий вид газоанализаторов комбинированных СК-2, исполнения: СК-2-ПБ1, ПБ2, ПБ3

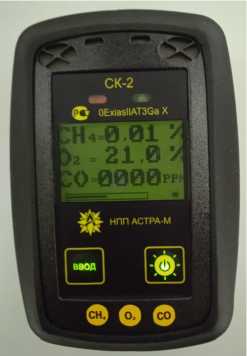

Рисунок 5 - Общий вид газоанализаторов комбинированных СК-2, исполнения: СК-2- ПБ1, ПБ2, ПБ3
Условные наименования и обозначения исполнений газоанализаторов соответствуют данным, приведены в таблице 1
Таблица 1 - Условные наименования и обозначения исполнений газоанализаторов
|
Условные наименования и обозначения исполнений газоанализаторов |
Тип газоанализатора |
Измеряемые компоненты по выбору заказчика |
|
СК-2-ПМ3 КРАГ.413.226.900-01 |
портативный, многоканальный |
кислород (О2), метан (СН4) оксид углерода (СО), диоксид углерода (СО2), пропан (С3Н8), водород (Н2) |
|
СК-2-ПМ2 КРАГ.413.226.900-02 |
портативный, двухканальный |
кислород (О2), метан (СН4) оксид углерода (СО), диоксид углерода (СО2), пропан (С3Н8), водород (Н2) |
|
СК-2-ПМ2-Ех КРАГ.413.226.900-03 |
портативный, двух или трехканальный |
метан(СН4),пропан (С3Н8), водород (Н2), НКПР горючих газов |
|
СК-2-ПМ1 КРАГ.413.226.900-04 |
портативный, одноканальный |
кислород (О2), метан (СН4) оксид углерода (СО), диоксид углерода (СО2), пропан (С3Н8), водород (Н2) |
|
СК-2-ПБ1 КРАГ.413.226.900-05 |
портативный, одноканальный, диффузионный |
кислород (О2), метан (СН4) оксид углерода (СО), водород (Н2) диоксид углерода (СО2), пропан (С3Н8), НКПР горючих газов |
|
СК-2-ПБ2 КРАГ.413.226.900-06 |
портативный, двухканальный, диффузионный |
кислород (О2), метан (СН4) оксид углерода (СО), водород (Н2) диоксид углерода (СО2), пропан (СзН«), НКПР горючих газов |
|
СК-2-ПБ3 КРАГ.413.226.900-07 |
портативный, многоканальный, диффузионный |
кислород (О2), метан (СН4) оксид углерода (СО), водород (Н2) диоксид углерода (СО2), пропан (СзНз), НКПР горючих газов |
В газоанализаторах в качестве измерительных преобразователей используются каталитические, термокондуктометрические, электрохимические и оптические ИК (NDIR) сенсоры.
Принцип действия каталитических сенсоров - термокаталитический. Сенсор состоит из рабочего и сравнительного чувствительных элементов пелисторного типа. Применяются для измерений содержания горючих газов в воздухе.
Принцип действия термокондуктометрических сенсоров - измерение теплопроводности газа. Применяются для измерений больших концентраций метана в воздухе. Может применятся для поиска течек гелия, водорода.
Также используется полупроводниковые сенсоры. Принцип действия полупроводниковых сенсоров основан на измерении проводимости в пленках SnO2 при наличии газа. Применяются для индикаций малых концентраций метана в воздухе (погрешность не нормируется).
Принцип действия электрохимических сенсоров основан на изменении электрической проводимости раствора электролита при взаимодействии с определяемым компонентом. Применяются для измерений содержания кислорода или оксида углерода в газовых средах.
Принцип действия инфракрасных сенсоров основан на поглощении газами излучения в ИК-области. Применяются для измерений содержания горючих газов или диоксида углерода в газовых средах. В газоанализаторах могут применяться ИК сенсоры двух типов: «Динамент» с ИК излучателем в виде лампы накаливания и «Оптосенс» с твердотельным лазерным ИК излучателем.
Газоанализаторы позволяют одновременно принимать и обрабатывать измерительную информацию от 6 сенсоров. Каждый установленный сенсор имеет один настраиваемый порог срабатывания сигнализации, который сконфигурирован как со звуковой, так и со световой сигнализацией. Уровень порога сигнализации определяется потребителем в пределах диапазона измерений для каждого определяемого компонента.
Уровень и вид взрывозащиты газоанализатора 0ExiasllAT3Ga X.
Степень защиты, обеспечиваемая оболочкой сигнализатора IP54.
Программное обеспечение
Уровень защиты от преднамеренных или непреднамеренных изменений, соответствует уровню «высокий» в соответствии Р 50.20.2.077-2014, реализованный изготовителем с помощью специальных программных и аппаратных средств.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Наименование программного обеспечения |
ПО для сигнализатора СК-2 (микропрограмма) |
|
Идентификационное наименование ПО |
интегр ированное |
|
Номер версии (идентификационный номер) ПО, не ниже* |
1.02 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
_ |
|
Алгоритм вычисления цифрового идентификатора ПО |
_ |
|
* Номер версии ПО может варьироваться в промежутке от 1.02 до 1.18 | |
Технические характеристики
Метрологические и технические характеристики газоанализаторов комбинированных СК-2 приведены в таблицах 3 - 4.
Таблица 3 - Метрологические характеристики
|
Определяемый компонент |
Сенсор |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности |
Время установления выходного сигнала Т0,9, с |
|
Метан (СН4) |
оптический NDIR ("Динамент") |
от 0 до 100 об. д., % |
± (0,1+0,06Сх) об. д., % |
40 |
|
оптический NDIR ("Оптосенс") |
от 0 до 5 об. д., % |
± (0,05+0,06Сх) об. д., % |
4 | |
|
каталитический сенсор (ДТК) |
от 0 до 3 об. д., % |
± (0,02+0,08Сх) об. д., % |
4 | |
|
термокондуктометрический (ТКМ) |
от 0 до 100 об. д. % |
± (0,2+0,1Сх) об. д., % |
10 | |
|
Пропан (СэНб) |
оптический NDIR ("Динамент") |
от 0 до 2 об. д., % |
± (0,1+0,06Сх) об. д., % |
30 |
|
оптический NDIR ("Оптосенс") |
от 0 до 2 об. д., % |
± (0,1+0,06Сх) об. д., % |
30 | |
|
каталитический сенсор (ДТК) |
от 0 до 1 об. д., % |
± 0,15 об. д., % |
4 | |
|
Водород (Н2) |
каталитический сенсор (ДТК) |
от 0 до 2 об. д., % |
± 0,15 об. д., % |
4 |
|
термокондуктометрический (ТКМ) |
от 0 до 2 об. д. % |
± 0,2 об. д., % |
10 | |
|
Диоксид углерода (СО) |
оптический NDIR ("Динамент") |
от 0 до 100 об. д., % |
± (0,1+0,06Сх) об. д., % |
30 |
|
оптический NDIR ("Оптосенс") |
от 0 до 5 об. д., % |
± (0,05+0,06Сх) об. д., % |
30 | |
|
Оксид углерода (СО) |
Электрохимический СО |
от 0 до 250 млн-1 |
± 15 млн-1 |
60 |
|
Кислород (О2) |
Электрохимический О2 |
от 0 до 25 об. д., % |
± 0,7 об. д., % |
30 |
|
Примечание: Сх - концентрация определяемого компонента. | ||||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемой дополнительной погрешности при изменении температуры окружающего воздуха на каждые 10оС от нормальной (20оС) в диапазоне рабочих температур, % |
±0,5 До |
|
Время прогрева (выхода на режим), с, не более |
40 |
|
Потребляемая мощность, Вт, не более |
1,0 Вт |
|
Габаритные размеры (ДхШ*В), мм, не более - исполнения: СК-2-ПМ1, СК-2-ПМ2, СК-2-ПМ3, СК-2-ПМ2-Ех - исполнения: СК-2-ПМ1, СК-2-ПМ2, СК-2-ПМ3, СК-2-ПМ2-Ех - исполнения: СК-2-ПБ1, СК-2-ПБ2, СК-2-ПБ3 - исполнения: СК-2-ПБ1, СК-2-ПБ2, СК-2-ПБ3 |
120x58x90 147x79x51 105x70x43 89x63x36 |
|
Масса, кг, не более |
0,67 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность воздуха без конденсации, %, не более |
от -20 до +45 90 |
|
Напряжение питания постоянного тока (аккумуляторная батарея), В |
5,4 |
|
Маркировка взрывозащиты |
0ExiasllAT3Ga X |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
5000 |
Знак утверждения типа
наносится способом наклейки на торцевую поверхность корпуса газоанализатора и титульный лист руководства по эксплуатации типографским способом.
Комплектность
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор комбинированный СК-2 |
_ | |
|
Руководство по эксплуатации |
КРАГ.413.226.900-ХХ РЭ |
1 экз. |
|
Паспорт |
КРАГ.413.226.900-ХХ ПС |
1 экз. |
|
Формуляр |
КРАГ.413.226.900-ХХ ФО |
1 экз. |
|
Штанга для забора проб |
_ |
1 шт. |
|
Зарядное устройство |
_ |
1 шт. |
|
Защитный кожаный чехол |
_ |
1 шт. |
|
Технологическая трубка для отбора газа |
_ |
1 шт. |
Сведения о методах измерений
приведены в разделе 4 Руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 52350.29.1-2010 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний.
КРАГ.413.226.900 ТУ. Газоанализаторы комбинированные СК-2. Технические условия
