Весы платформенные подкладные WWS

Назначение

Весы платформенные подкладные WWS (далее - весы) предназначены для статических измерений массы различных грузов.

Описание

Принцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Аналоговый электрический сигнал от весоизмерительных датчиков передается в индикатор для аналогоцифрового преобразования, обработки и индикации результатов измерений.

Конструктивно весы состоят из весоизмерительного устройства и индикатора. В состав весоизмерительного устройства входят грузоприемное устройство, весоизмерительные датчики (4, 6, 8, 10 шт.), грузопередающие устройства. При необходимости несколько независимых весов могут подсоединяться к одному индикатору для отображения суммарного результата измерений всех весов, образуя при этом весовую систему с максимальной нагрузкой до 320 тонн.

Грузоприемное устройство включает одну грузоприемную платформу. Грузоприемная платформа снабжена пузырьковым уровнем. Грузопередающие устройства (узлы встройки) поставляются с весоизмерительными датчиками и служат для обеспечения нормальной работы весов при деформации грузоприемной платформы, вызванной изменением температуры и (или) объектом взвешивания.

В весах устанавливаются датчики весоизмерительные тензорезисторные SBZ, SBX, производства DINI ARGEO S.r.l., Италия.

Весы выпускаются в двух вариантах исполнения:

- весы со встроенным индикатором в грузоприемную платформу, аккумулятором и беспроводной передачей информации на выносной индикатор или персональный компьютер (в обозначении указывается RF);

- весы с выносным индикатором, передачей сигнала от весоизмерительного устройства на индикатор по экранированному кабелю.

В весах применяются индикаторы весоизмерительные 3590Еххх, DFWxxx, производства DINI ARGEO S.r.l., Италия. Индикаторы снабжены встроенным аккумулятором.

Модификации весов отличаются максимальными и минимальными нагрузками, действительной ценой деления и пределами допускаемой погрешности.

В весах предусмотрены следующие устройства и функции по ГОСТ OIML R 76-12011:

- устройство первоначальной установки нуля (п. Т.2.7.2.4);

- устройство слежения за нулем (п. Т.2.7.3);

- полуавтоматическое устройство установки нуля (п. Т.2.7.2.2);

- устройство выборки массы тары (п. Т.2.7.4).

Весы со встроенным индикатором в грузоприемную платформу и беспроводной передачей информации имеют обозначение WWSABTRF-X, где WWS- обозначение типа весов;

А - варинат исполнения грузоприемной платформы в зависимости от ее габаритных размеров (в обозначении указывается C; Е; D);

ВТ- максимальная нагрузка в тоннах;

RF - обозначение весов с беспроводной передачей информации;

Х - варинат упаковки (в обозначении указывается: 1, 2, 3 и т.д.; при варинате упаковки «0» обозначение не указывается).

Весы с выносным индикатором имеют обозначение WWSABT-Х, где WWS- обозначение типа весов;

А - варинат исполнения грузоприемной платформы в зависимости от ее габаритных размеров (в обозначении указывается B; C; Е; D; F);

В - максимальная нагрузка в килограмма для весов WWSB600, WWSB1500, для остальных моделей весов максимальная нагрузка указывается в тоннах;

Т - указывается в обозначении, если максимальная нагрузка весов указывается в тоннах;

Х - варинат упаковки (в обозначении указывается: 1, 2, 3 и т.д.; при варинате упаковки «0» обозначение не указывается).

Весы со встроенным индикатором в         Весы с выносным индикатором WWSABT-Х

грузоприемную платформу и беспроводной передачей информации WWSABTRF-X

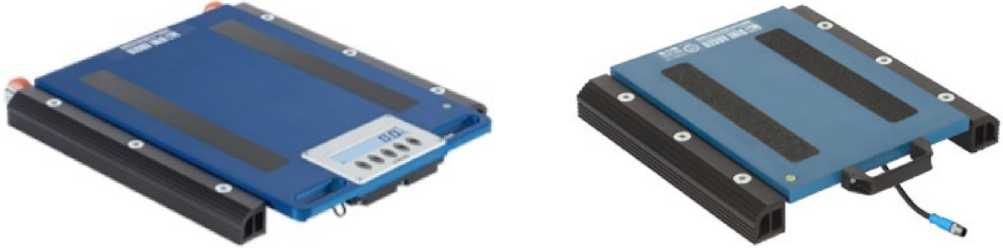

Рисунок 1 - Общий вид весов платформенных подкладных WWS

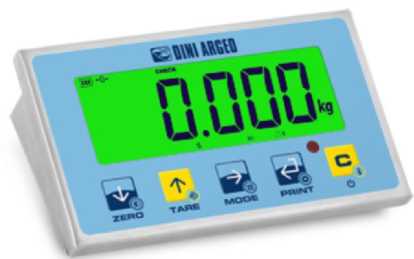

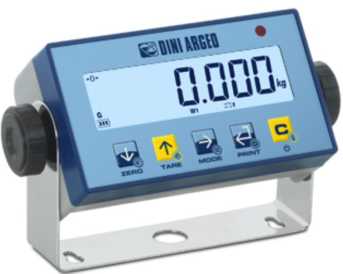

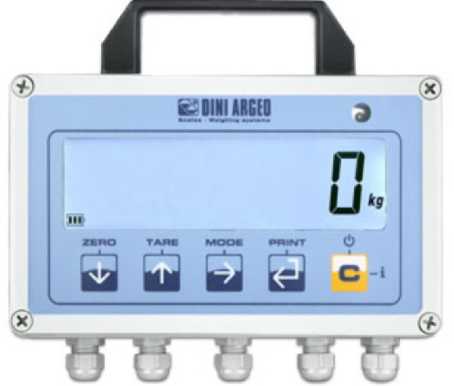

Рисунок 3 - Общий вид индикатора DFWxxx

3590ЕКР

3590ЕХР

3590ЕТЕХ

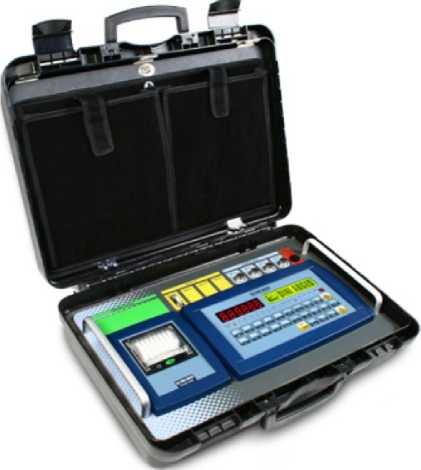

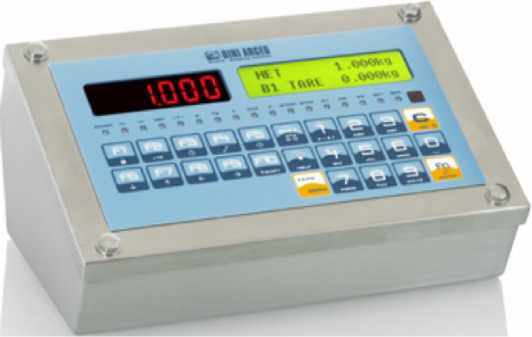

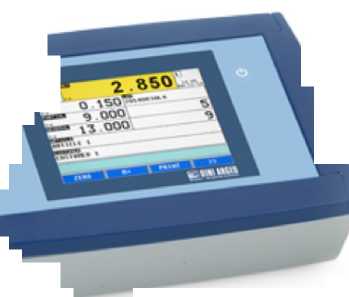

Рисунок 5 - Общий вид индикатора 3590Exxx

Маркировка весов производится на фирменных наклейках, разрушаемых при снятии, и закрепленных на грузоприемном устройстве и на выносном индикаторе, на которых нанесено:

- обозначение весов;

- максимальная нагрузка (Max);

- минимальная нагрузка (Min);

- поверочный интервал (e);

- серийный номер весов;

- класс точности;

- знак утверждения типа;

- наименование предприятия-изготовителя;

- год производства весов.

В весах предусмотрена защита от несанкционированного изменения установленных регулировок (установленных параметров и регулировки чувствительности (юстировки)) при помощи перемычки, расположенной внутри корпуса индикатора. После поверки весы пломбируются поверителем пломбой, закрывающей доступ внутрь корпуса индикатора (рисунок 5). Обозначение места нанесения знака поверки представлено на рисунке 6.

Проволока для опломбирования проходит через отверстия двух винтов

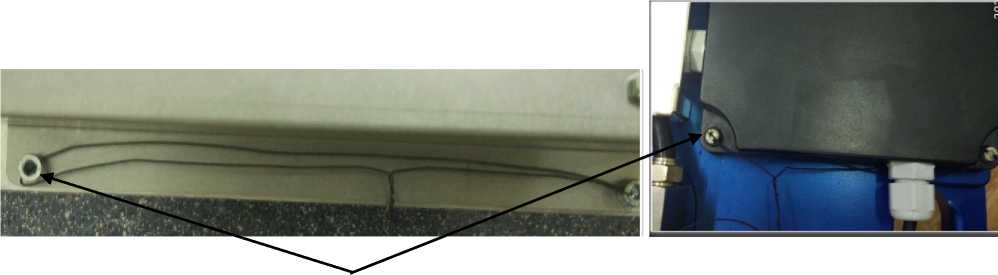

Рисунок 5 - Схема пломбировки от несанкционированного доступа.

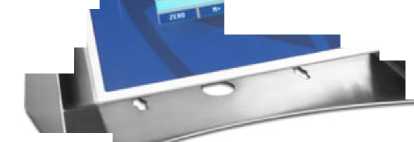

Рисунок 6 - Обозначение места нанесения знака поверки весов

Место нанесения знака поверки

Программное обеспечение

В весах используется встроенное программное обеспечение, которое жестко привязано к электрической схеме индикаторов. Программное обеспечение выполняет функции по сбору, обработке, передаче и предоставлению измерительной информации. Программное обеспечение не может быть модифицировано или загружено через какой-либо интерфейс, или с помощью других средств.

Идентификация программы для весов с индикатором 3590Еххх: после включения весов на индикаторе отображается версия программного обеспечения, после этого проходит тест индикации и весы переходят в рабочий режим. Также номер версии программного обеспечения может быть вызван через меню.

Идентификация программы для весов с индикатором DFWxxx: версия программного обеспечения отображается при нажатии клавиши «ZERO» сразу после включения весов.

Идентификация программы для весов со встроенным индикатором: версия программного обеспечения отображается при нажатии клавиши «ZERO» сразу после включения весов.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.

Влияние программного обеспечения на метрологические характеристики учтено при

нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные (признаки) программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3- Метрологические характеристики

Продолжение таблицы 3

Продолжение таблицы 3

Таблица 4 - Основные технические характеристики

Таблица 5 - Габаритные размеры и масса грузоприемной платформы

Таблица 6- Перечень и число весоизмерительных датчиков, применяемых в различных модификациях весов______________________________________________________________

Знак утверждения типа

наносится графическим способом на маркировочные таблички в виде наклеек, закрепленных на грузоприемном устройстве и корпусе индикатора, и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 9 - Комплектность средства измерений

Поверка осуществляется по документу МП 2301-316-2020 «ГСИ.Весы платформенные подкладные

WWS. Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 09.09.2020 г.

Основные средства поверки:

- Эталонные гири 4-го разряда по приказу Росстандарта от 29.12.2018 г. № 2818

«Об утверждении Государственной поверочной схемы для средств измерений массы»;

- Рабочие эталоны 1-го разряда по приказу Росстандарта от 22.10.2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы» с пределами допускаемых относительной погрешности 6 = 0,017 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде наклейки наносится на переднюю панель индикатора (рисунок 6).

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

Техническая документация DINI ARGEO S.r.l., Италия
