Установки трубопоршневые НАФТА-ПРУВЕР-100
| Номер в ГРСИ РФ: | 78881-20 |
|---|---|
| Производитель / заявитель: | ОАО "Нефтеавтоматика", г.Уфа |
| 78881-20: Описание типа СИ | Скачать | 103.2 КБ |
Установки трубопоршневые «НАФТА-ПРУВЕР»-100 (далее - ТПУ) предназначены для воспроизведения, хранения и передачи единиц объёма и объемного расхода протекающей жидкости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78881-20 |
| Наименование | Установки трубопоршневые |
| Модель | НАФТА-ПРУВЕР-100 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 03.08.2025 |
Производитель / Заявитель
АО "Нефтеавтоматика", г.Уфа
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года - для ТПУ стационарного исполнения; 1 год - для ТПУ передвижного исполнения |
| Зарегистрировано поверок | 4 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 78881-20: Описание типа СИ | Скачать | 103.2 КБ |
Описание типа
Назначение
Установки трубопоршневые «НАФТА-ПРУВЕР»-100 (далее - ТПУ) предназначены для воспроизведения, хранения и передачи единиц объёма и объемного расхода протекающей жидкости.
Описание
Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка установок трубопоршневых «НАФТА-ПРУВЕР »-100. Шаровый поршень совершает движение под действием потока жидкости, проходящего через калиброванный участок.
ТПУ состоят из следующих основных элементов: калиброванный участок, ограниченный одной парой детекторов прохождения шарового поршня; тройник ; расширитель; двухходовой переключающий кран-манипулятор приемно-пусковой камеры; шаровый поршень. Для измерений температуры применяются преобразователи температуры или термометры с пределами допускаемой абсолютной погрешности при измерениях температуры не более ±0,2 °С. Для измерений давления применяются преобразователи давления или манометры с пределами допускаемой приведенной погрешности при измерениях давления ±0,6 % для манометров и ±0,5 % для преобразователей давления. Применяются средства измерений температуры и давления утвержденного типа.
ТПУ являются однонаправленными и имеют стационарное и передвижное исполнения.
Общий вид ТПУ приведен на рисунке 1.
Рисунок 1 - Общий вид ТПУ
Пломбировка ТПУ осуществляется с помощью проволоки и свинцовых (пластмассовых) пломб с нанесением знака поверки давлением на пломбы, установленные на контровочных проволоках, пропущенных через отверстия завернутых винтов крепления детекторов прохождения шарового поршня, и установленных на контровочных проволоках, пропущенных через отверстия в двух шпильках, расположенных диаметрально на всех присоединительных фланцах калиброванного участка. Места пломбировки приведены на рисунке 2.

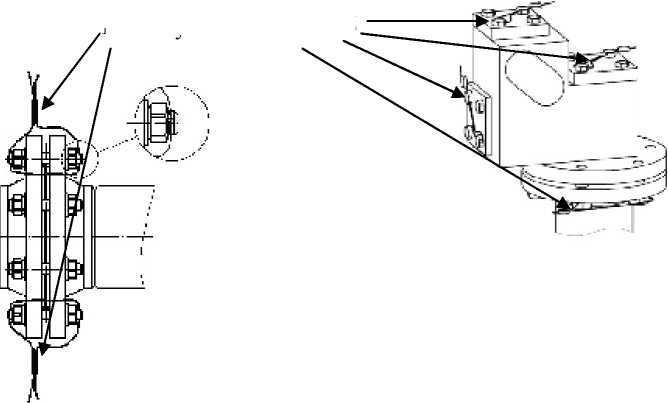

Места установки пломб
а) фланец калиброванного участка б) детектор прохождения шарового поршня
Рисунок 2 - Места пломбировки ТПУ
Программное обеспечение отсутствует.
Технические характеристики
Т а б л и ц а 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности при измерении вместимости калиброванного участка, % |
±0,051); ±0,12) |
|
Рабочий диапазон расхода, м3/ч |
от 5 до 100 |
|
Номинальное значение вместимости калиброванного участка при температуре +20 °С и избыточном давлении, равном нулю, м3 |
от 0,4 до 0,55 |
|
1) При проведении поверки ТПУ в соответствии с МИ 1972 2) При проведении поверки ТПУ в соответствии с МИ 2974 или МИ 3268 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Измеряемая среда |
вода, нефть, нефтепродукты, газовый конденсат, жидкие углеводороды, промышленные жидкости |
|
Диапазон температуры измеряемой среды, °С |
от 0 до +90 |
|
Давление измеряемой среды, МПа, не более |
6,3 |
|
Вязкость измеряемой среды, мм2/с |
от 0,55 до 1000 |
|
Содержание свободного газа |
не допускается |
Окончание таблицы 2
|
1 |
2 |
|
Параметры электрического питания: | |
|
- напряжение постоянного тока, В, не более |
30 |
|
- напряжение переменного тока, В |
230±23/400±40 |
|
- частота переменного тока, Гц |
50±0,4 |
|
Потребляемая мощность, кВ • А, не более |
2,0 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
6500 |
|
- ширина |
2300 |
|
- высота |
2400 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -60 до +50 |
|
- атмосферное давление, кПа |
от 96 до 104 |
|
- относительная влажность окружающего воздуха, при | |
|
температуре 25 °С, %, не более |
95 |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет, не менее |
25 |
Знак утверждения типа
наносится на фирменную табличку с основными техническими данными, прикрепляемую на боковую поверхность расширителя ТПУ, фотохимическим способом и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность ТПУ
|
Наименование |
Обозначение |
Количество |
|
Установка трубопоршневая |
«НАФТА-ПРУВЕР»-100 |
1 шт. |
|
Комплект ЗИП |
- |
1 компл. |
|
Руководство по эксплуатации |
КДНА 407365.100.00.00.000 РЭ |
1 экз. |
|
Паспорт |
КДНА.407365.116.00.00.000 ПС |
1 экз. |
Поверка
осуществляется по документам:
- МИ 1972-95 «Рекомендация. ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе весов ОГВ или мерников»;
- МИ 2974-2006 «Рекомендация. ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки трубопоршневой установкой 1-го разряда с компаратором»;
- МИ 3268-2010 «Рекомендация. ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки установками поверочными на базе компакт-прувера и компаратора».
Основные средства поверки:
- рабочий эталон единицы объема жидкости 1-го разряда в соответствии с частью 3 ГПС, утвержденной приказом Росстандарта от 07.02.2018 г. № 256, с пределами допускаемой относительной погрешности ± 0,02 %;
- рабочий эталон единицы массы 4-го разряда по ГОСТ 8.021-2015 с пределами допускаемой относительной погрешности ±0,01 %;
- рабочий эталон 1-го разряда в соответствии с частью 2 ГПС, утвержденной приказом Росстандарта от 07.02.2018 г. № 256, с пределами допускаемой относительной погрешности ± 0,05 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ТПУ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке ТПУ, а также на пломбы, установленные в соответствии с рисунком 2.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 4213-032-00137093-2019 Установки трубопоршневые «НАФТА-ПРУВЕР».
Технические условия
