Системы видеоизмерительные NORGAU
Номер в ГРСИ РФ: | 78908-20 |
---|---|
Производитель / заявитель: | ООО "Норгау Руссланд", г.Москва |
Системы видеоизмерительные NORGAU (далее - системы) предназначены для контактных и бесконтактных измерений линейных и угловых размеров деталей.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 78908-20 |
Наименование | Системы видеоизмерительные |
Модель | NORGAU |
Страна-производитель | РОССИЯ |
Срок свидетельства (Или заводской номер) | 07.08.2025 |
Производитель / Заявитель
ООО "Норгау Руссланд", г.Москва
РОССИЯ
Поверка
Межповерочный интервал / Периодичность поверки | 1 год |
Зарегистрировано поверок | 302 |
Найдено поверителей | 20 |
Успешных поверок (СИ пригодно) | 300 (99%) |
Неуспешных поверок (СИ непригодно) | 2 (1%) |
Актуальность информации | 22.12.2024 |
Поверители
Скачать
78908-20: Описание типа СИ | Скачать | 572.2 КБ | |
78908-20: Методика поверки МП АПМ 22-20 | Скачать | 4.5 MБ |
Описание типа
Назначение
Системы видеоизмерительные NORGAU (далее - системы) предназначены для контактных и бесконтактных измерений линейных и угловых размеров деталей.
Описание
Принцип работы систем основан на считывании с измерительных шкал значений по осям X и Y положения оптоэлектронного измерительного блока. Для измерений по оси Z системы могут быть оснащены контактным датчиком. Измерения проводятся как в ручном, так и в автоматическом режимах.
Системы состоят из гранитного основания, подвижного измерительного стола, встроенных измерительных шкал, оптоэлектронного измерительного блока, включающего осветитель, оптическую систему и датчики, вычислительного блока, персонального компьютера (ПК), интегрированного в стол-верстак, который является неотъемлемой частью оборудования.
Системы выпускаются в шести модификациях : NVMII, NVMII-D, NVMII-CNC, NVM PRO, NVM-D PRO, NVM-CNC PRO, которые отличаются внешним видом, метрологическими и техническими характеристиками.
Системы NVMII-D, NVM-D PRO имеют моторизованную ось Z, обеспечивается автоматическая фокусировка.
В системах модификаций NVM-CNC и NVM-CNC PRO перемещение по осям осуществляется при помощи числового программного управления.
По заказу системы видеоизмерительные модификаций NVMII, NVMII-D, NVMII-CNC могут выпускаться в исполнении (i) с повышенной точностью.
Системы имеют обозначение NVM(II)-XXYY(D)-(CNC) (PRO), где:
XX - верхняя граница диапазона измерений в направлении оси X в см;
YY - верхняя граница диапазона измерений в направлении оси Y в см;
D - система с моторизованной осью Z;
CNC - система, в которой перемещение по осям осуществляется при помощи числового программного управления;
PRO - обозначение модификации без возможности изготовления в исполнении (i).
Общий вид систем представлен на рисунках 1-6.

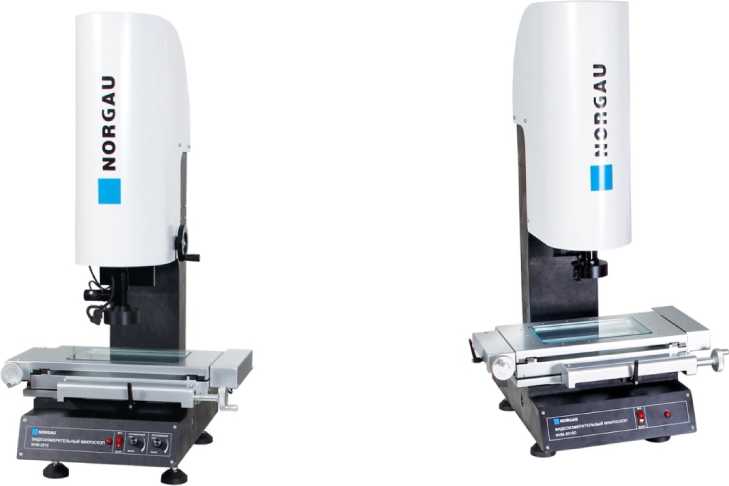

Рисунок 1 - Общий вид систем видеоиз-мерительных NORGAU модификации NVMII

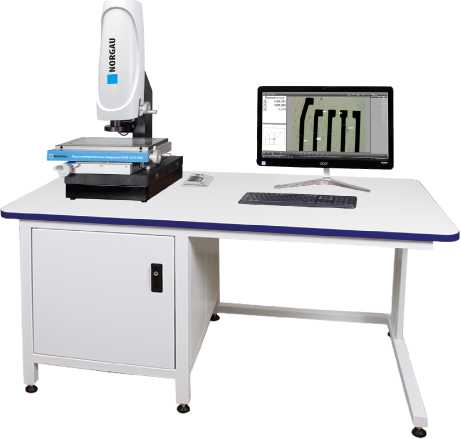

Рисунок 2 - Общий вид систем видеоизме-рительных NORGAU модификации NVMII-D

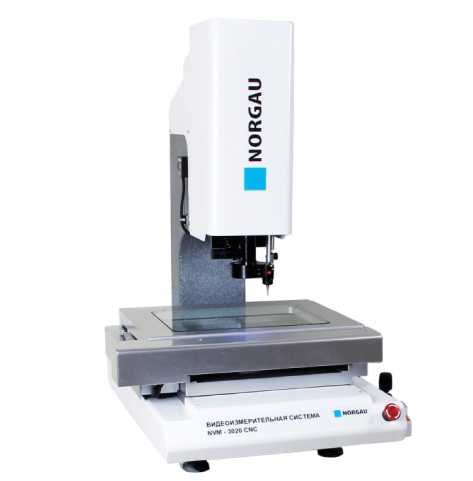

Рисунок 3 - Общий вид систем видеоизме-рительных NORGAU модификации NVMII-CNC

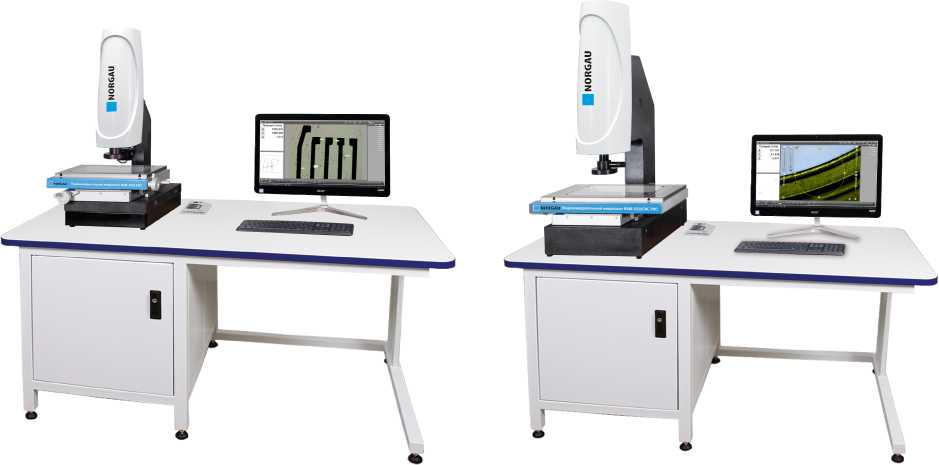

Рисунок 4 - Общий вид систем видеоизмерительных NORGAU модификации NVM PRO
Рисунок 5 - Общий вид систем видеоизме-рительных NORGAU модификации NVM-D PRO
Рисунок 6 - Общий вид систем видеоизмерительных NORGAU модификации NVM-CNC PRO
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится нанесение двух пломбирующих этикеток на корпус систем (рисунок 7).

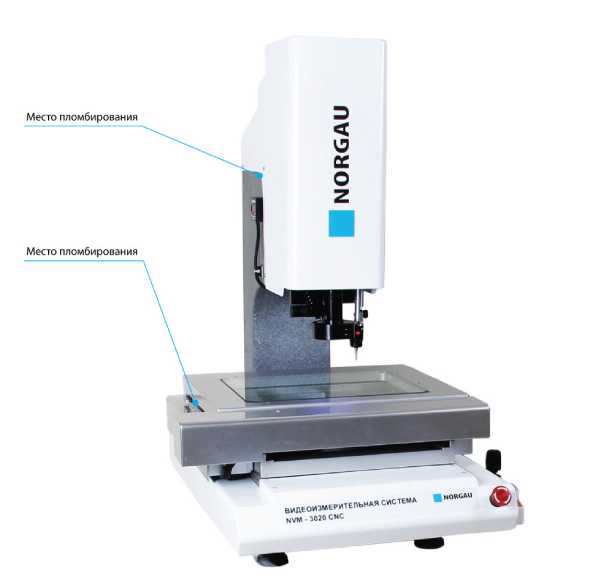

Рисунок 7 - Место пломбирования корпуса
Программное обеспечение
Для работы с системами применяется программное обеспечение (далее - ПО) «VMM3D», «Inspec-M», «RationalVue» или «М3». Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы. Для защиты ПО от несанкционированного доступа используют USB-ключ.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные п |
рограммного обеспечения | |||
Идентификационные данные (признаки) |
Значение | |||
Идентификационное наименование ПО |
VMM3D |
Inspec-M |
RationalVue |
M3 |
Номер версии (идентификационный номер) ПО |
не ниже v.1.3 |
не ниже v.5.2 |
не ниже v.2.1 |
не ниже v.3.30 |
Цифровой идентификатор ПО |
- |
- |
- |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики систем модификаций NVMII-D и NVMII-CNC
Модификация |
NVMII-D |
NVMII-CNC | |||||
Диапазон измерений, мм - По оси X - По оси Y |
от 0 до 200 от 0 до 100 |
от 0 до 300 от 0 до 200 |
от 0 до 400 от 0 до 300 |
от 0 до 500 от 0 до 400 |
от 0 до 300 от 0 до 200 |
от 0 до 400 от 0 до 300 |
от 0 до 500 от 0 до 400 |
Диапазон измерений, мм - По оси Z1 |
от 0 до 150 от 0 до 200 |
от 0 до 150 от 0 до 200 |
от 0 до 150 от 0 до 200 от 0 до 250 от 0 до 350 |
от 0 до 150 от 0 до 200 от 0 до 250 от 0 до 350 от 0 до 450 |
от 0 до 150 от 0 до 200 |
от 0 до 150 от 0 до 200 от 0 до 250 от 0 до 350 |
от 0 до 150 от 0 до 200 от 0 до 250 от 0 до 350 от 0 до 450 |
Пределы допускаемой абсолютной погрешности линейных измерений, мкм11: - по осям X и Y - по оси Z1 - в плоскости XY |
±(2,5 + L/200) ±(2,5+ L/100) ±(4+ L/200) |
±(2,3 + L/200) ±(2+ L/100) ±(4+ L/200) | |||||
Пределы допускаемой абсолютной погрешности линейных измерений для систем в исполнении (i), мкм11: - по осям X и Y - по оси Z1 - в плоскости XY |
±(1,5 + L/100) ±(2 + L/100) ±(2 + L/100) |
±(1,5 + L/100) ±(2+ L/100) ±(2 + L/100) | |||||
Разрешение измерительных шкал, мм 1 |
0,001 / 0,0005 / 0,0001 |
0,001 / 0,0005 / 0,0001 | |||||
Диапазон измерений плоского угла, ° |
±180 | ||||||
Пределы допускаемой абсолютной погрешности измерений плоского угла, " 1 1 |
±15 |
где L - измеряемая длина в мм.
Таблица 3 - Метрологические характеристики систем модификации NVMII
Модификация |
NVMII | |||
Диапазон измерений, мм - По оси X - По оси Y |
от 0 до 200 от 0 до 100 |
от 0 до 300 от 0 до 200 |
от 0 до 400 от 0 до 300 |
от 0 до 500 от 0 до 400 |
Диапазон измерений, мм - По оси Z2 |
от 0 до 150 от 0 до 200 |
от 0 до 150 от 0 до 200 |
от 0 до 150 от 0 до 200 от 0 до 250 от 0 до 350 |
от 0 до 150 от 0 до 200 от 0 до 250 от 0 до 350 от 0 до 450 |
Пределы допускаемой абсолютной погрешности линейных измерений, мкм21: - по осям X и Y - по оси Z2 - в плоскости XY |
±(2,5 + L/200) ±(2+ L/100) ±(4+ L/200) | |||
Пределы допускаемой абсолютной погрешности линейных измерений для моделей в исполнении (i), *1. мкм2 : - по осям X и Y - по оси Z2 - в плоскости XY |
±(1,5 + L/100) ±(2 + L/100) ±(2 + L/100) | |||
Разрешение измерительных шкал, мм 22 |
0,001 / 0,0005/ 0,0001 | |||
Диапазон измерений плоского угла, ° |
±180 | |||
Пределы допускаемой абсолютной погрешности измерений плоского угла, "21 |
±15 |
Где L - измеряемая длина в мм.
Таблица 4 - Метрологические характеристики систем модификаций NVM PRO / NVM-D PRO / NVM-CNC PRO
Модификация |
NVM PRO / NVM-D PRO / NVM-CNC PRO | ||||
Диапазон измерений, мм - По оси X - По оси Y |
от 0 до 150 от 0 до 150 |
от 0 до 300 от 0 до 200 |
от 0 до 300 от 0 до 300 |
от 0 до 400 от 0 до 300 |
от 0 до 500 от 0 до 400 |
Диапазон измерений, мм - По оси Z3 |
от 0 до 150 от 0 до 200 |
от 0 до 150 от 0 до 200 от 0 до 250 |
от 0 до 150 от 0 до 200 от 0 до 250 от 0 до 300 |
от 0 до 150 от 0 до 200 от 0 до 250 от 0 до 300 от 0 до 350 от 0 до 400 |
от 0 до 150 от 0 до 200 от 0 до 250 от 0 до 300 от 0 до 350 от 0 до 400 от 0 до 450 |
Пределы допускаемой абсолютной погрешности линейных измерений, мкм31: - по осям X и Y - по оси Z3 - в плоскости XY |
±(1,2+ L/150) ±(2,0 + L/100) ±(2,0+ L/100) | ||||
Разрешение измерительных шкал, мм 32 |
0,0005 / 0,0001 | ||||
Диапазон измерений плоского угла, ° |
±180 | ||||
Пределы допускаемой абсолютной погрешности измерений плоского угла, "31 |
±15 |
Где L - измеряемая длина в мм.
Таблица 5 - Технические характеристики систем модификаций NVMII-D и NVMII-CNC
Модификация |
NVMII-D |
NVMII-CNC | |||||
Диапазон измерений, мм - По оси X - По оси Y |
от 0 до 200 от 0 до 100 |
от 0 до 300 от 0 до 200 |
от 0 до 400 от 0 до 300 |
от 0 до 500 от 0 до 400 |
от 0 до 300 от 0 до 200 |
от 0 до 400 от 0 до 300 |
от 0 до 500 от 0 до 400 |
Масса, кг, не более |
180 |
260 |
330 |
500 |
260 |
330 |
500 |
Габаритные размеры, мм, не более - длина |
556 |
670 |
720 |
800 |
670 |
720 |
800 |
- ширина |
540 |
660 |
950 |
1040 |
660 |
950 |
1040 |
- высота |
860 |
950 |
1020 |
1020 |
950 |
1020 |
1020 |
Таблица 6 - Технические характеристики систем модификации NVMII
Модификация |
NVMII | |||
Диапазон измерений, мм - По оси X - По оси Y |
от 0 до 200 от 0 до 100 |
от 0 до 300 от 0 до 200 |
от 0 до 400 от 0 до 300 |
от 0 до 500 от 0 до 400 |
Масса, кг, не более |
180 |
260 |
330 |
500 |
Габаритные размеры, мм, не более | ||||
- длина |
556 |
670 |
720 |
800 |
- ширина |
540 |
660 |
950 |
1040 |
- высота |
860 |
950 |
1020 |
1020 |
Таблица 7 - Технические характеристики систем модификаций NVM PRO / NVM-D PRO / NVM-CNC PRO
Модификация |
NVM PRO / NVM-D PRO / NVM-CNC PRO | ||||
Диапазон измерений, мм - По оси X - По оси Y |
от 0 до 150 от 0 до 150 |
от 0 до 300 от 0 до 200 |
от 0 до 300 от 0 до 300 |
от 0 до 400 от 0 до 300 |
от 0 до 500 от 0 до 400 |
Масса, кг, не более |
80 |
80 |
140 |
160 |
180 |
Габаритные размеры, мм, не более - длина |
485 |
485 |
560 |
700 |
800 |
- ширина |
370 |
370 |
440 |
500 |
580 |
- высота |
800 |
800 |
950 |
1000 |
1000 |
Таблица 8 - Общие технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50±2,5 |
Нормальные условия: - температура окружающей среды, °С - относительная влажность воздуха, % |
от +18 до +22 от 40 до 80 |
Знак утверждения типа
наносится в виде наклейки на корпус системы видеоизмерительной и типографским способом на титульные листы руководства по эксплуатации и паспорта.
Комплектность
Таблица 9 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Система видеоизмерительная NORGAU |
- |
1 шт. |
Программное обеспечение, USB ключ |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Руководство пользователя ПО |
- |
1 экз. |
Паспорт |
ВМ.01.ХХХХХХ ПС* |
1 экз. |
Методика поверки |
МП АПМ 22-20 |
1 экз. |
* - см. соответствие шифров модификация систем видеоизмерительных в таблице 7 |
Таблица 10 - Соответствие шифров паспорта модификациям систем видеоизмерительных
Модификация |
Шифр паспорта |
NVMII |
ВМ.01.042170 ПС |
NVMII-D |
ВМ.01.042171 ПС |
NVMII-CNC |
ВМ.01.042172 ПС |
NVM PRO |
ВМ.01.042170 ПС |
NVM-D PRO |
ВМ.01.042171 ПС |
NVM-CNC PRO |
ВМ.01.042172 ПС |
Поверка
осуществляется по документу МП АПМ 22-20 «Системы видеоизмерительные NORGAU. Методика поверки», утверждённому ООО «Автопрогресс-М» «15» апреля 2020 г.
Основные средства поверки:
- Рабочий эталон единицы длины 2 разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от М0-9до 100 м и длин волн, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 - мера длины штриховая;
- Рабочий эталон 4-го разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от М0-9до 100 м и длин волн в диапазоне от 0,2 до 50 мкм утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 - меры длины концевые плоскопараллельные;
- Рабочий эталон единицы плоского угла 3 разряда по Государственной поверочной схеме для средств измерений плоского угла утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 26.11.2018 г. № 2482 - меры угловые призматические.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ТУ 26.70.22-001-49360276-2020 «Системы видеоизмерительные NORGAU. Технические условия»
