Комплексы для автоматического измерения геометрических параметров ULTRAMETRIX

Номер в ГРСИ РФ: 78916-20
Производитель / заявитель: ЗАО "УЛЬТРАКРАФТ", г.Череповец
Скачать
78916-20: Описание типа СИ Скачать 103.2 КБ
78916-20: Методика поверки 437-171-2019МП Скачать 7.6 MБ
Нет данных о поставщике
Комплексы для автоматического измерения геометрических параметров ULTRAMETRIX поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Комплексы для автоматического измерения геометрических параметров «ULTRAMETRIX» (далее по тексту - комплексы) предназначены для измерений геометрических параметров (длина, диаметр, овальность, толщина стенки, отклонение от прямолинейности и перпендикулярности, отклонение от теоретической окружности, угол фаски, ширина притупления, высота и ширина усиления сварного шва) изделий или заготовок цилиндрической формы (далее по тексту - объект) из различных материалов в потоке производственных или транспортных линий.

Информация по Госреестру

Основные данные
Номер по Госреестру 78916-20
Наименование Комплексы для автоматического измерения геометрических параметров
Модель ULTRAMETRIX
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 07.08.2025
Производитель / Заявитель

ЗАО "Ультракрафт", г.Череповец

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 12
Найдено поверителей 2
Успешных поверок (СИ пригодно) 12 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

78916-20: Описание типа СИ Скачать 103.2 КБ
78916-20: Методика поверки 437-171-2019МП Скачать 7.6 MБ

Описание типа

Назначение

Комплексы для автоматического измерения геометрических параметров «ULTRAMETRIX» (далее по тексту - комплексы) предназначены для измерений геометрических параметров (длина, диаметр, овальность, толщина стенки, отклонение от прямолинейности и перпендикулярности, отклонение от теоретической окружности, угол фаски, ширина притупления, высота и ширина усиления сварного шва) изделий или заготовок цилиндрической формы (далее по тексту - объект) из различных материалов в потоке производственных или транспортных линий .

Описание

Принцип действия комплекса основан на оптическом триангуляционном методе определения расстояния, реализованном с помощью лазерных триангуляционных датчиков, которые осуществляют излучение и регистрацию луча. Луч лазера, развернутый в линию, отражается от измеряемой поверхности и фокусируется на светочувствительную матрицу триангуляционного датчика, а процессор (или программируемая логическая интегральная схема) датчика вычисляет расстояние от текущего положения датчика до каждой точки линии лазера на объекте контроля.

Комплексы состоят из следующих условно независимых измерительных систем:

- система измерений фаски, отклонения от перпендикулярности (косины реза) и длины объекта измерений;

- система измерений диаметра, овальности и отклонения от прямолинейности (кривизны) объекта измерений;

- система измерений толщины стенки на концевых участках объекта измерений (применительно для труб);

- система измерений геометрических параметров сварного шва объекта измерений.

Каждая измерительная система имеет оборудование для калибровки и юстировки.

Все системы комплекса объединены единым центром управления, который координирует их работу, осуществляет управлением информационными потоками, организует процесс, сбор, обработку, предоставление и хранение результатов измерений.

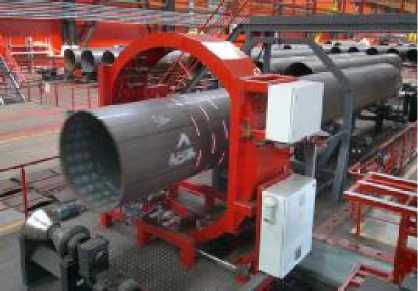

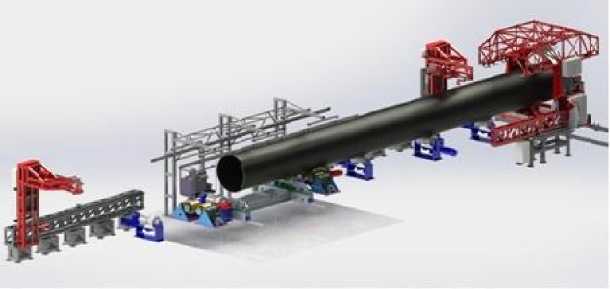

О бщий вид комплекса приведен на рисунке 1:

Рисунок 1 - Общий вид комплекса

Пломбирование не предусмотрено.

Комплексы могут поставляться в различных комплектациях. Конфигурация комплексов по количеству, типу измерительных систем и диапазонам измерений определяется потребителем в закупочной документации и указывается в паспорте.

Программное обеспечение

Программное обеспечение (ПО) ULTRAMETRIX предназначено для обработки результатов измерений, управления комплексом и параметрами контроля, создания и сохранения файлов с данными контроля.

Идентификационные признаки ПО системы приведены в таблице 1.

Таблица 1 - Идентификационные признаки ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ULTRAMETRIX

Номер версии (идентификационный номер) ПО

7.0.0.0 и выше

Цифровой идентификатор ПО

отсутствует

Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Диапазон измерений наружного диаметра1, мм: - в категории диаметров: малый и средний - в категории диаметров: большие

от 60 до 530 от 508 до 1820

Пределы допускаемой абсолютной погрешности измерений наружного диаметра, мм:

- в категории диаметров: малый и средний

- в категории диаметров: большие

±0,03

±0,10

Диапазон измерений овальности, мм

от 0 до 60

Пределы допускаемой абсолютной погрешности измерений овальности, мм:

- в категории диаметров: малый и средний

- в категории диаметров: большие

±0,06 ±0,2

Диапазон измерений отклонений от прямолинейности (кривизны) объекта2, мм

от 0 до 40

Пределы допускаемой абсолютной погрешности измерений отклонений от прямолинейности (кривизны), мм:

- для объекта длиной до 4,0 м

- для объекта длиной от 4,0 м

±0,1

±0,5

Диапазон измерений отклонения от перпендикулярности (косины ре-за)2, мм

от 0 до 20

Пределы допускаемой абсолютной погрешности измерений отклонения от перпендикулярности (косины реза), мм

±0,1

Диапазон измерений длины1,2, мм

от 0 до 24000

Пределы допускаемой абсолютной погрешности измерений длины, мм

±1,0

Диапазон измерений толщины стенки на концевых участках1,2, мм

от 1 до 100

Пределы допускаемой абсолютной погрешности измерений толщины стенки на концевых участках, мм

±0,05

Диапазон измерений угла фаски2, °

от 0 до 60

Пределы допускаемой абсолютной погрешности измерений угла фаски,°

±0,5

Диапазон измерений ширины притупления2, мм

от 0 до 35

Пределы допускаемой абсолютной погрешности измерений ширины притупления, мм

±0,15

Продолжение таблицы 2

1

2

Диапазон измерений высоты усиления сварного шва2, мм

от 0 до 5

Пределы допускаемой абсолютной погрешности измерений высоты усиления сварного шва, мм

± 0,1

Диапазон измерений ширины усиления сварного шва2, мм

от 5 до 60

Пределы допускаемой погрешности измерений ширины усиления сварного шва, мм

± 0,3

Диапазон измерений радиального смещения кромок сварного шва2, мм

от 0 до 5

Пределы допускаемой абсолютной погрешности измерений радиального смещения кромок сварного шва, мм

±0,1

Примечания:

1 диапазон измерения объекта определяется в закупочной документации и указывается в техническом паспорте, при этом минимальное и максимальное значения измеряемого диапазона устанавливаются в пределах значений указанных в описании типа.

2 количество и тип измерительных систем определяются в закупочной документации и указываются в паспорте.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Время установления рабочего режима, мин, не более

5

Время непрерывной работы, ч/сут, не менее

24

Габаритные размеры, мм, не более

- длина

- ширина

- высота

32500

12000

6000

Масса, кг, не более

- механического оборудования

- электронного оборудования

- оборудования автоматики

25000

600

700

Напряжение питания переменного тока частотой 50 Гц, В

от 342 до 418

от 198 до 242

Потребляемая мощность, В^А, не более:

- при номинальном напряжении питания 380 В

- при номинальном напряжении питания 220 В

50

6

Средняя наработка на отказ, ч, не менее

50000

Средний срок службы, лет, не менее

15

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность воздуха при температуре +25 °С, %, не более

- атмосферное давление, кПа

от -10 до +55

98

от 86 до 106,7

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Комплекс для автоматического измерения геометрических параметров в составе: оборудование механики и пневматики оборудование автоматики и электропитания оборудование вычислительной техники оптическая электроника оборудование дефектоотметки Комплект контрольных образцов

«ULTRAMETRIX»

------

1 шт.

1 комплект

1 комплект

1 комплект

1 комплект

1 комплект

1 комплект

Руководство по эксплуатации

4276-410-66744541-19РЭ

1 экз.

Паспорт

4276-410-66744541-19ПС

1 экз.

Методика поверки

437-171-2019МП

1 экз.

Поверка

осуществляется по документу 437-171-2019МП «Комплексы для автоматического измерения геометрических параметров «ULTRAMETRIX». Методика поверки», утверждённому ФБУ «Тест-С.-Петербург» и ООО «Автопрогресс-М» 02.10.2019 г.

Основные средства поверки:

- нутромеры микрометрические мод. НМ (регистрационный № 35818-13);

- меры длины концевые плоскопараллельные, разряд 4 согласно государственной поверочной схеме для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта № 2840 от 28.12.2018 г. (регистрационный № 62321-15);

- угольник поверочный 90° УШ, КТ 2 (регистрационный номер № 666-10);

- микрометр МК50 (регистрационный № 63396-16);

- угломер с нониусом мод.1-5 (регистрационный № 317-05);

- микроскоп отсчетный тип МПБ-2 (регистрационный № 1120-57);

- индикатор часового типа ИЧ с ценой деления 0,01 мм ИЧ10, КТ0 (регистрационный № 69534-17);

- штангенциркуль ШЦЦ-I, 0-150 мм, (регистрационный № 64144-16);

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки и (или) оттиска по-верительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

4276-410-66744541-19ТУ Комплексы для автоматического измерения геометрических параметров «ULTRAMETRIX». Технические условия
