Описание типа
Назначение
Микрометры МК, МК Ц, МЛ, МЛ Ц, МТ, МТ Ц, МЗ, МЗ Ц, МГ, МГ Ц, МП, МП Ц (далее по тексту - микрометры) предназначены:
- МК, МК Ц - для измерений наружных размеров изделий;
- МЛ, МЛ Ц - для измерений толщины листов и лент;
- МТ, МТ Ц - для измерений толщины стенок труб;
- МЗ, МЗ Ц - для измерений длины общей нормали зубчатых колес;
- МГ, МГ Ц - для измерений перемещения;
- МП, МП Ц - для измерений толщины проволоки.
Описание
Принцип действия микрометров основан на преобразовании вращательного движения микрометрического винта в поступательное движение измерительного наконечника с помощью точной винтовой пары.
Микрометры (кроме МГ и МГ Ц) представляют собой скобу, в которой с одной стороны установлена пятка, а с другой стороны - микрометрическая головка. На барабане микрометрической головки имеется трещотка, которая выполняет роль устройства, обеспечивающего постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта имеется стопорное устройство.
Микрометры МГ и МГ Ц представляют собой микрометрическую головку с трещоткой, предназначенную для использования в качестве отсчетного устройства в стендах и приспособлениях.
В корпусе цифровых микрометров установлено электронное цифровое отсчетное устройство, которое соединено с емкостной системой, установленной на микрометрическом винте. На лицевой поверхности электронного устройства расположено цифровое табло и кнопки управления. На обратной стороне корпуса расположено гнездо для источника питания, которое закрывается резьбовой крышкой. В корпусе имеется гнездо для подключения системы вывода результатов измерений на внешнее устройство.
Для установки в исходное положение микрометры с верхним пределом диапазона измерений свыше 25 мм имеют установочные меры с теплоизолирующими накладками. Измерительные поверхности установочных мер длиной до 300 мм плоские, а более 300 мм -сферические.
Микрометры выпускаются в различных модификациях, отличающихся друг от друга диапазонами измерений, погрешностью, габаритными размерами и массой.
Микрометры выпускаются под товарными знаками WOGEEL, и ^. Товарный знак наносится на паспорт микрометров типографским методом, на скобу или другой элемент микрометра и на крышку футляра краской, методом лазерной маркировки или в виде наклейки. Места нанесения знака утверждения типа и товарного знака могут отличаться от представленных на рисунках. Привязки определенного товарного знака к модификации нет

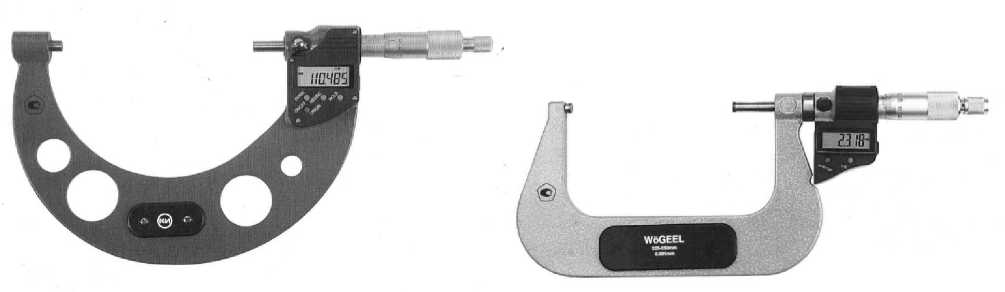

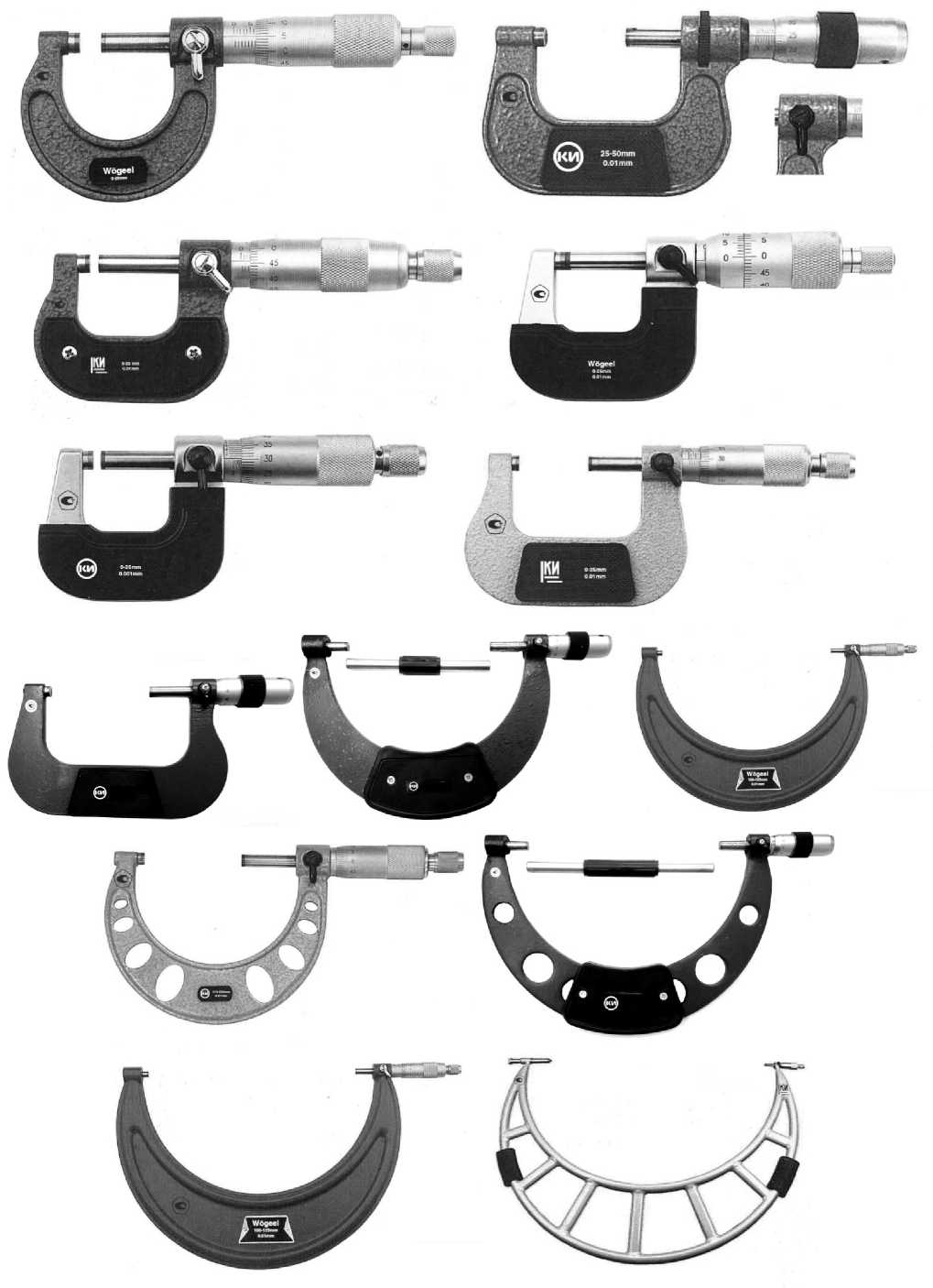

Общий вид микрометров представлен на рисунках 1-7. Пломбирование микрометров не предусмотрено.

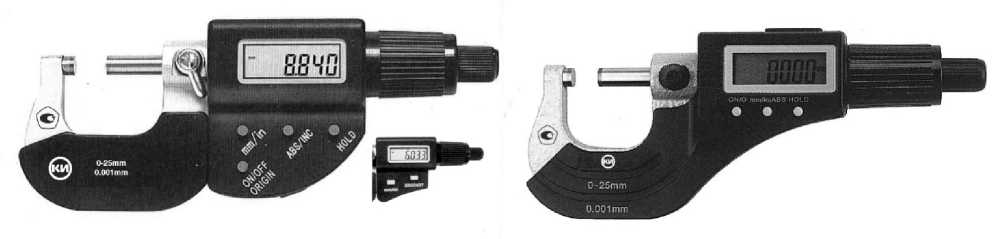

Рисунок 2 - Общий вид микрометров МК Ц

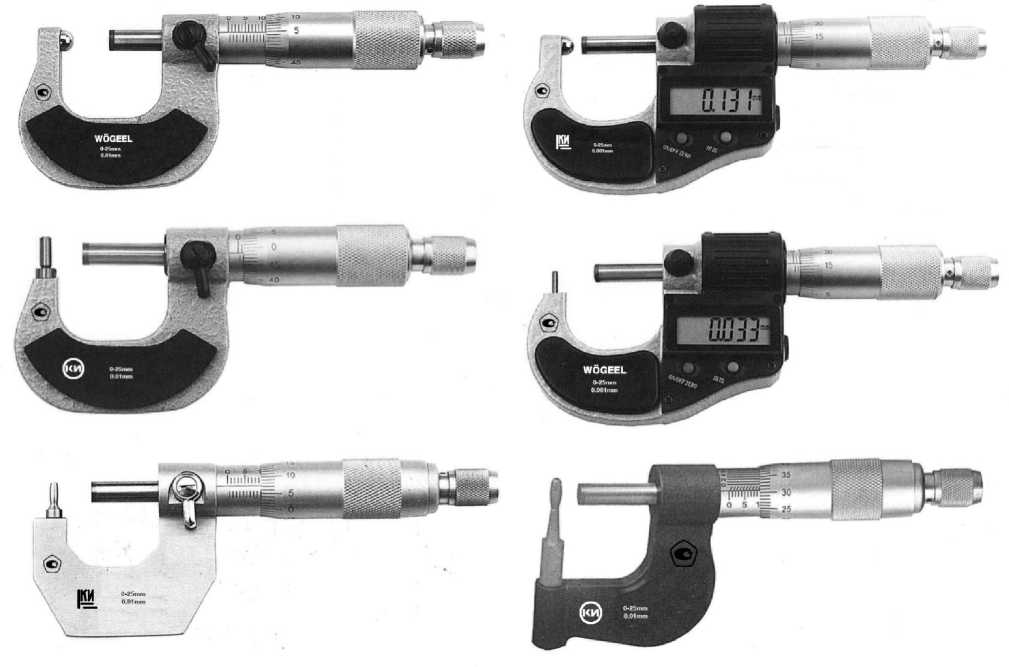

Рисунок 3 - Общий вид микрометров МЛ, МЛ Ц
Рисунок 4 - Общий вид микрометров МТ, МТ Ц

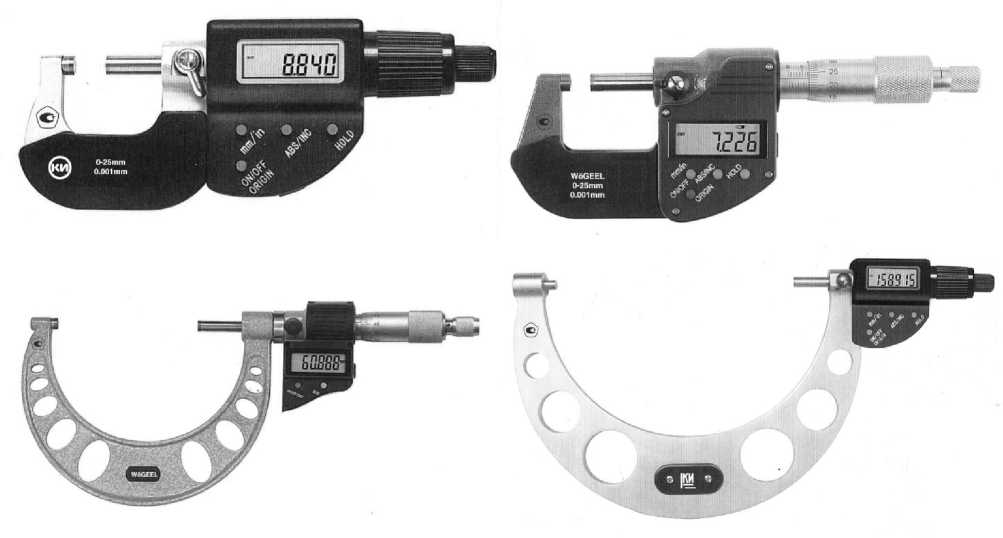

Рисунок 5- Общий вид микрометров МЗ, МЗ Ц

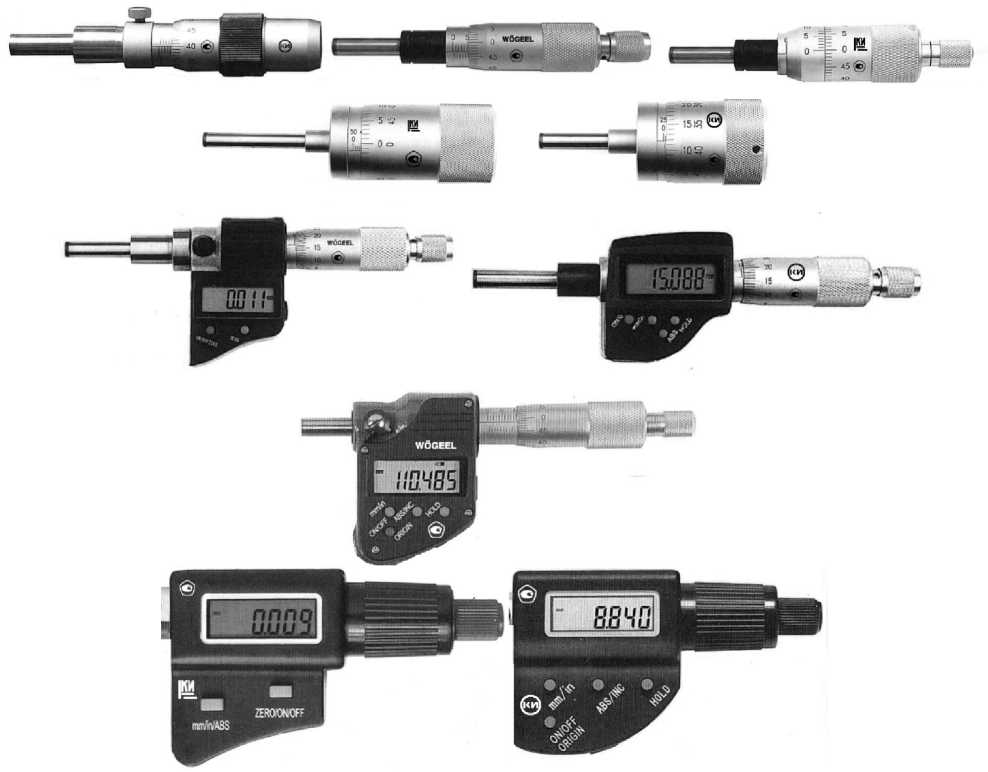

Рисунок 6 - Общий вид микрометров МГ, МГ Ц

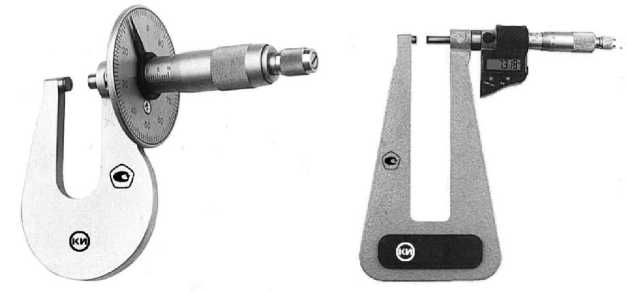

Рисунок 7 - Общий вид микрометров МП, МП Ц
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1- Метрологические характеристики
|
Модификация |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности микрометра, мкм, с отчетом показаний |
Допускаемое изменение показаний от изгиба скобы при усилии 10 Н, мкм | ||||
|
по шкалам стебля и барабана |
по шкалам стебля, барабана и нониуса |
по электронному цифровому устройству | |||||
|
цена деления 0,01 мм |
цена деления 0,001 мм |
шаг дискретности 0,001 мм | |||||
|
КТ 1 |
КТ 2 |
КТ 1 |
КТ 2 | ||||
|
МК МК Ц |
от 0 до 25 |
±2,0 |
±4,0 |
±2,0 |
±2,0 |
±4,0 |
2,0 |
|
от 25 до 50 |
±2,5 |
±4,0 |
±2,0 |
±2,0 |
±4,0 |
2,0 | |
|
от 50 до 75 |
±2,5 |
±4,0 |
±3,0 |
±2,0 |
±4,0 |
3,0 | |
|
от 75 до 100 |
±2,5 |
±4,0 |
±3,0 |
±3,0 |
±4,0 |
3,0 | |
|
от 100 до 125 |
±3,0 |
±5,0 |
±3,0 |
— |
— |
4,0 | |
|
от 125 до 150 |
±3,0 |
±5,0 |
±3,0 |
— |
— |
4,0 | |
|
от 150 до 175 |
±3,0 |
±5,0 |
±3,0 |
— |
— |
5,0 | |
|
от 175 до 200 |
±3,0 |
±5,0 |
±3,0 |
— |
— |
5,0 | |
|
от 200 до 225 |
±4,0 |
±6,0 |
±4,0 |
— |
— |
6,0 | |
|
от 225 до 250 |
±4,0 |
±6,0 |
±4,0 |
— |
— |
6,0 | |
|
от 250 до 275 |
±4,0 |
±6,0 |
±4,0 |
— |
— |
6,0 | |
|
от 275 до 300 |
±4,0 |
±6,0 |
±4,0 |
— |
— |
6,0 | |
|
от 300 до 400 |
±5,0 |
±8,0 |
— |
— |
— |
8,0 | |
|
от 400 до 500 |
±5,0 |
±8,0 |
— |
— |
— |
10,0 | |
|
от 500 до 600 |
±6,0 |
±10,0 |
— |
— |
— |
12,0 | |
|
МЛ МЛ Ц |
от 0 до 5 |
— |
±4,0 |
±2,0 |
±2,0 |
±4,0 |
2,0 |
|
от 0 до 10 |
— |
±4,0 |
±2,0 |
±2,0 |
±4,0 |
2,0 | |
|
от 0 до 25 |
— |
±4,0 |
±2,0 |
±2,0 |
±4,0 |
2,0 | |
|
МТ МТ Ц |
от 0 до 25 |
±2,0 |
±4,0 |
±2,0 |
±2,0 |
±4,0 |
2,0 |
|
МЗ МЗ Ц |
от 0 до 25 |
±4,0 |
±5,0 |
±2,0 |
±3,0 |
±5,0 |
2,0 |
|
от 25 до 50 |
±4,0 |
±5,0 |
±3,0 |
±3,0 |
±5,0 |
2,0 | |
|
от 50 до 75 |
±4,0 |
±5,0 |
±3,0 |
±3,0 |
±5,0 |
3,0 | |
|
от 75 до 100 |
±4,0 |
±5,0 |
±3,0 |
±3,0 |
±5,0 |
3,0 | |
|
МГ МГ Ц |
от 0 до 15 |
±1,5 |
±3,0 |
±2,0 |
±2,0 |
±3,0 |
— |
|
от 0 до 25 |
±1,5 |
±3,0 |
±2,0 |
±2,0 |
±3,0 |
— | |
|
от 0 до 50 |
— |
±4,0 |
— |
— |
— |
— | |
|
МП МП Ц |
от 0 до 10 |
±2,0 |
±4,0 |
±2,0 |
±2,0 |
±4,0 |
2,0 |
Таблица 2 - Измерительное усилие
|
Модификация |
Измерительное усилие, Н |
Колебание измерительного усилия, Н |
|
МК; МК Ц; МГ; МГ Ц; МП; МП Ц |
от 5 до 10 |
2,0 |
|
МЛ; МЛ Ц; МТ; МТ Ц; МЗ; МЗ Ц |
от 3 до 7 |
2,0 |
Таблица 3 - Допуск плоскостности и параллельности измерительных поверхностей
|
Модификация |
Диапазон измерений, мм |
Допуск плоскостности, мкм |
Допуск параллельности, мкм | ||
|
КТ 1 |
КТ 2 |
КТ 1 |
КТ 2 | ||
|
МК МК Ц |
от 0 до 25 |
0,6 |
0,9 |
1,5 |
2,0 |
|
от 25 до 50 |
0,6 |
0,9 |
2,0 |
2,0 | |
|
от 50 до 75 |
0,6 |
0,9 |
3,0 |
3,0 | |
|
от 75 до 100 |
0,6 |
0,9 |
3,0 |
3,0 | |
|
от 100 до 125 |
0,6 |
0,9 |
3,0 |
4,0 | |
|
от 125 до 150 |
0,6 |
0,9 |
3,0 |
4,0 | |
|
от 150 до 175 |
0,6 |
0,9 |
3,0 |
4,0 | |
|
от 175 до 200 |
0,6 |
0,9 |
3,0 |
4,0 | |
|
от 200 до 225 |
0,6 |
0,9 |
4,0 |
6,0 | |
|
от 225 до 250 |
0,6 |
0,9 |
4,0 |
6,0 | |
|
от 250 до 275 |
0,6 |
0,9 |
5,0 |
8,0 | |
|
от 275 до 300 |
0,6 |
0,9 |
5,0 |
8,0 | |
|
от 300 до 400 |
0,6 |
0,9 |
5,0 |
8,0 | |
|
от 400 до 500 |
0,6 |
0,9 |
7,0 |
10,0 | |
|
от 500 до 600 |
0,6 |
0,9 |
7,0 |
12,0 | |
|
МЛ МЛ Ц |
от 0 до 5 |
0,6 |
0,9 |
— |
— |
|
от 0 до 10 |
0,6 |
0,9 |
— |
— | |
|
от 0 до 25 |
0,6 |
0,9 |
— |
— | |
|
МТ МТ Ц |
от 0 до 25 |
0,6 |
0,9 |
— |
— |
|
МЗ МЗ Ц |
от 0 до 25 |
0,9 |
0,9 |
2,0 |
2,0 |
|
от 25 до 50 |
0,9 |
0,9 |
2,0 |
2,0 | |
|
от 50 до 75 |
0,9 |
0,9 |
3,0 |
3,0 | |
|
от 75 до 100 |
0,9 |
0,9 |
3,0 |
3,0 | |
|
МГ МГ Ц |
от 0 до 15 |
0,6 |
0,9 |
— |
— |
|
от 0 до 25 |
0,6 |
0,9 |
— |
— | |
|
от 0 до 50 |
0,6 |
0,9 |
— |
— | |
|
МП МП Ц |
от 0 до 10 |
0,6 |
0,9 |
— |
— |
Примечание - Для микрометров с нониусом допуски параллельности и плоскостности измерительных поверхностей должны соответствовать нормам класса точности 1.
Т а б л и ц а 4 - Метрологические и технические характеристики установочных мер
|
Номинальный размер установочных мер, мм |
Допускаемое отклонение длины установочных мер от номинального размера, мкм |
Суммарный допуск плоскостности и параллельности измерительных поверхностей, мкм | |
|
КТ 1 |
КТ 2 | ||
|
25 |
±1,0 |
±1,5 |
0,5 |
|
50 |
±1,0 |
±1,5 |
0,5 |
|
75 |
±1,0 |
±1,5 |
0,5 |
|
100 |
±1,2 |
±2,0 |
0,75 |
|
125 |
±1,2 |
±2,0 |
0,75 |
|
150 |
±1,2 |
±2,0 |
1,0 |
|
175 |
±1,2 |
±2,0 |
1,0 |
|
200 |
±1,5 |
±2,0 |
1,5 |
Продолжение таблицы 4
|
Номинальный размер установочных мер, мм |
Допускаемое отклонение длины установочных мер от номинального размера, мкм |
Суммарный допуск плоскостности и параллельности измерительных поверхностей, мкм | |
|
КТ 1 |
КТ 2 | ||
|
225 |
±1,5 |
±2,0 |
1,5 |
|
250 |
±1,5 |
±2,0 |
1,5 |
|
275 |
±1,5 |
±2,0 |
1,5 |
|
325 |
±2,0 |
±3,5 |
— |
|
375 |
±2,0 |
±3,5 |
— |
|
425 |
±2,0 |
±3,5 |
— |
|
475 |
±2,0 |
±3,5 |
— |
|
500 |
±2,0 |
±3,5 |
— |
|
525 |
±2,0 |
±4,0 |
— |
|
575 |
±2,0 |
±4,0 |
— |
Примечание - Для микрометров с нониусом допускаемое отклонение длины установочных мер от номинального размера должно соответствовать нормам класса точности 1.
Таблица 5- Вылет скобы, габаритные размеры и масса
|
Модификация |
Диапазон измерений, мм |
Вылет скобы, мм, не менее |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
высота |
длина |
ширина | ||||
|
МК МК Ц |
от 0 до 25 |
16,5 |
350 |
170 |
56 |
0,500 |
|
от 25 до 50 |
29,0 |
350 |
230 |
56 |
0,600 | |
|
от 50 до 75 |
41,5 |
350 |
230 |
56 |
0,700 | |
|
от 75 до 100 |
54,0 |
350 |
260 |
56 |
0,800 | |
|
от 100 до 125 |
66,5 |
150 |
275 |
50 |
0,830 | |
|
от 125 до 150 |
79,0 |
163 |
290 |
50 |
0,850 | |
|
от 150 до 175 |
91,5 |
175 |
320 |
50 |
0,970 | |
|
от 175 до 200 |
104,0 |
190 |
350 |
50 |
1,200 | |
|
от 200 до 225 |
116,5 |
219 |
370 |
50 |
1,550 | |
|
от 225 до 250 |
129,0 |
221 |
400 |
50 |
1,570 | |
|
от 250 до 275 |
141,5 |
254 |
440 |
50 |
1,310 | |
|
от 275 до 300 |
154,0 |
267 |
480 |
50 |
1,420 | |
|
от 300 до 400 |
216,0 |
342 |
550 |
50 |
2,400 | |
|
от 400 до 500 |
266,0 |
365 |
650 |
50 |
4,010 | |
|
от 500 до 600 |
316,0 |
435 |
775 |
50 |
5,170 | |
|
МЛ МЛ Ц |
от 0 до 5 |
100 |
105 |
80 |
0,500 |
100 |
|
от 0 до 10 |
110 |
140 |
56 |
0,500 |
110 | |
|
от 0 до 25 |
16,5 |
350 |
170 |
56 |
0,500 | |
|
МТ МТ Ц |
от 0 до 25 |
17,0 |
350 |
170 |
56 |
0,500 |
|
МЗ МЗ Ц |
от 0 до 25 |
30,0 |
350 |
170 |
56 |
0,500 |
|
от 25 до 50 |
30,0 |
350 |
230 |
56 |
0,600 | |
|
от 50 до 75 |
30,0 |
350 |
230 |
56 |
0,700 | |
|
от 75 до 100 |
30,0 |
350 |
260 |
56 |
0,800 | |
|
МГ МГ Ц |
от 0 до 15 |
— |
110 |
165 |
56 |
0,500 |
|
от 0 до 25 |
— |
350 |
170 |
56 |
0,500 | |
|
от 0 до 50 |
— |
350 |
230 |
56 |
0,600 | |
Продолжение таблицы 5
|
Модификация |
Диапазон измерений, мм |
Вылет скобы, мм, не менее |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
высота |
длина |
ширина | ||||
|
МП МП Ц |
от 0 до 10 |
— |
110 |
140 |
56 |
0,500 |
Таблица 6 - Общие технические характеристики
|
Наименование характеристики |
Значение |
|
Изменение показаний при зажатии стопора микрометров МК, МКЦ, мкм, не более: - с верхним пределом измерений до 100 мм - с верхним пределом измерений свыше100 мм |
1 2 |
|
Шаг микровинта, мм: - МК; МК Ц; МТ; МТ Ц; МЗ; МЗ Ц; МГ; МГ Ц; МП; МП Ц - МЛ; МЛ Ц |
0,5 1,0 |
|
Параметр шероховатости измерительных поверхностей микрометров и установочных мер Ra по ГОСТ 2789-73, мкм, не более |
0,08 |
|
Условия эксплуатации: - температура окружающего воздуха, °С, для микрометров с верхним пределом диапазона измерений: - до 150 мм включ. - св. 150 до 500 мм включ. - св. 500 мм до 600 мм - относительная влажность, %, не более |
от +16 до +24 от +17 до +23 от +18 до +22 80 |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
на паспорт микрометров типографским методом, на скобу или другой элемент микрометра и на крышку футляра краской, методом лазерной маркировки или в виде наклейки.
Комплектность
Т а б л и ц а 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Микрометр |
— |
1 шт. |
|
Элемент питания для цифровых микрометров |
— |
1 шт. |
|
Футляр |
— |
1 шт. |
|
Установочная мера для микрометров с верхним пределом диапазона измерений свыше 25 мм |
— |
1 комплект |
|
Ключ |
— |
1 шт. |
|
Паспорт |
— |
1 экз. |
|
Методика поверки |
ОЦСМ 062196-2019 МП |
1 экз. в один адрес |
Сведения о методах измерений
приведены в разделе 5 «Подготовка к работе и правила эксплуатации» паспорта
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
ГОСТ 6507-90 Микрометры. Технические условия.
Другие Микрометры
