Системы лазерные координатно-измерительные Leica Absolute Tracker серий AT930 и AT960
| Номер в ГРСИ РФ: | 78939-20 |
|---|---|
| Производитель / заявитель: | Фирма "Leica Geosystems AG", Швейцария |
Системы лазерные координатно-измерительные Leica Absolute Tracker серий АТ930 и АТ960 (далее - системы) предназначены для определения координат точек на поверхности объекта с целью контроля его геометрических характеристик.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78939-20 |
| Действует | по 12.08.2030 |
| Наименование | Системы лазерные координатно-измерительные |
| Модель | Leica Absolute Tracker серий AT930 и AT960 |
| Приказы |
№1404 от
10.07.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства | |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1b9e95fe-f809-4550-9e77-c2c460941f9a |
Производитель / Заявитель
Фирма "Leica Geosystems AG", ШВЕЙЦАРИЯ
ШВЕЙЦАРИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 234 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
78939-20: Описание типа
2020-78939-20.pdf
Файл устарел
|
Скачать | 153.4 КБ | |
|
78939-20: Методика поверки
2020-mp78939-20.pdf
Файл устарел
|
Скачать | 2.4 MБ | |
|
78939-20: Описание типа
2020-78939-20-1.pdf
|
Скачать | 153.4 КБ | |
|
78939-20: Методика поверки
2020-mp78939-20-1.pdf
|
Скачать | 2.4 MБ |
Описание типа
Назначение
Системы лазерные координатно-измерительные Leica Absolute Tracker серий АТ930 и АТ960 (далее - системы) предназначены для определения координат точек на поверхности объекта с целью контроля его геометрических характеристик.
Описание
Принцип действия систем основан на автоматическом измерении расстояния до визирной цели (уголковый отражатель в сферическом корпусе) и определении горизонтального и вертикального углов. Измеренные два угла и расстояние позволяют вычислить пространственные координаты визирной цели. Поиск и слежение за отражателем во время его перемещения осуществляются автоматически.
Система состоит из измерительного блока (сенсора) на фиксируемом основании, внешнего электронного блока (контроллера), комплекта отражателей и оснастки к ним.
Сенсор имеет две ортогональные оси вращения, каждая из которых оснащена датчиком угла поворота (энкодером). Вращение вокруг осей осуществляется с помощью приводов, осуществляющих наведение прибора на отражатель и слежение за ним.
Для определения дистанции до визирной цели сенсор оснащен абсолютным светодальномером и интерферометром. Лазерное излучение соответствует классу 2 по ГОСТ 31581-2012.
Для определения ориентации вертикальной оси вращения сенсора относительно горизонта, сенсор снабжен встроенным двухосевым электронным уровнем.
Системы Leica Absolute Tracker АТ960 выпускаются в четырех модификациях, отличающихся друг от друга диапазонами измерений расстояний и диапазонами работы с дополнительными устройствами.
Системы Leica Absolute Tracker АТ960 могут использоваться с дополнительными устройствами: контактным щупом Leica T-Probe; сканирующими устройствами Leica T-Scan 5, Leica Absolute Scanner (LAS, LAS-XL); многофункциональными устройствами Leica T-Mac. Устройства отличаются друг от друга формой, цветом и размерами.
Пломбирование корпуса систем от несанкционированного доступа не предусмотрено.
Общий вид систем и дополнительных устройств показан на рисунках 1 - 3.
Рисунок 1 - Общий вид визирной цели

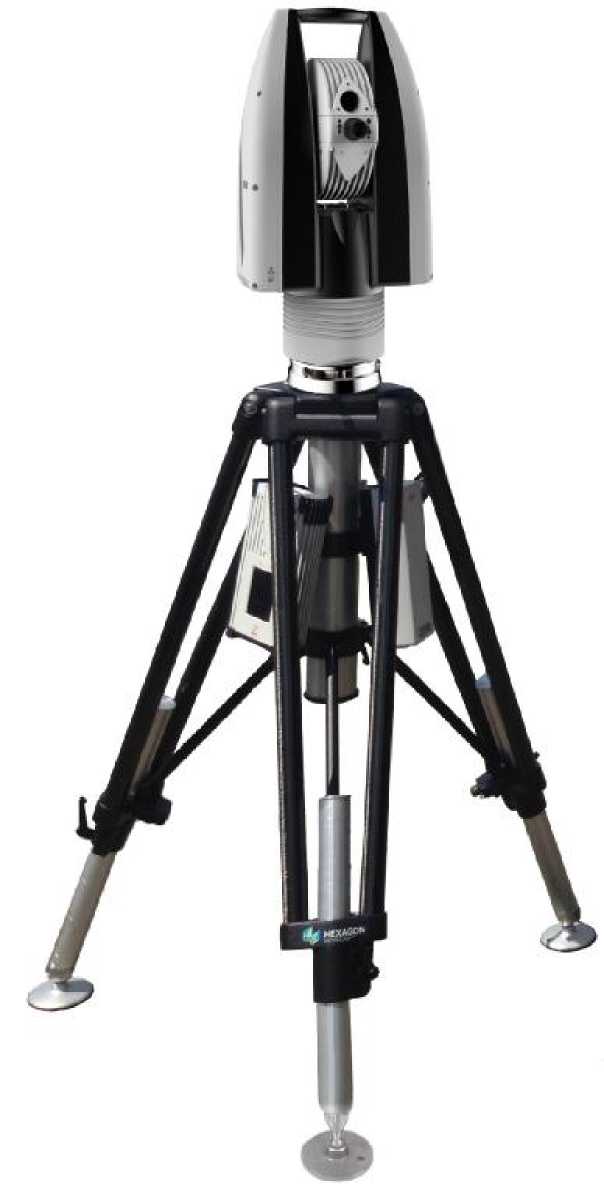

Рисунок 2 - Общий вид систем

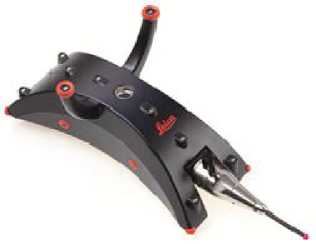

а) контактный щуп Leica T-Probe

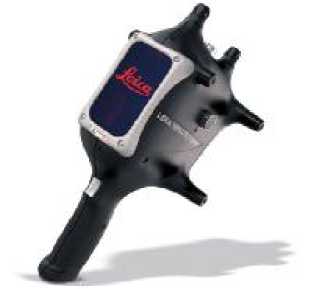

Leica T-Scan 5
LAS
LAS-XL
TMC-30 F
б) сканирующие устройства
TMC30-B, TMC30-I
Рисунок 3 - Общий вид дополнительных устройств
TMC-30 M
Программное обеспечение
ПО Tracker Pilot представляет собой ПО для выполнения настроек систем и выполнения проверок и компенсаций.
ПО PolyWorks и ПО Spatial Analyzer применяются для сбора, обработки и анализа измерительной информации.
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «средний» по
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
Tracker Pilot |
Spatial Analyzer |
PolyWorks |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.0 |
не ниже 11.11.2014 |
не ниже 2014.IR14 |
|
Цифровой идентификатор |
_ | ||
Технические характеристики
Метрологические и технические характеристики систем и дополнительных устройств представлены в таблицах 2 - 6.
Таблица 2 - Метрологические характеристики систем
|
Характеристика |
Leica Absolute Tracker AT930 |
Leica Absolute Tracker AT960 SR |
Leica Absolute Tracker AT960 MR |
Leica Absolute Tracker AT960 LR |
Leica Absolute Tracker AT960 XR |
|
Диапазон (радиус) измерений расстояний абсолютным дальномером, м |
от 1 до 80 |
от 1 до 6 |
от 1 до 20 |
от 1 до 80 |
от 1 до 80 |
|
Диапазон (радиус) измерений расстояний интерферометром, м |
от 0 до 80 |
от 0 до 6 |
от 0 до 20 |
от 0 до 80 |
от 0 до 80 |
|
Диапазон (радиус) работы с дополнительными устройствами, м |
_ |
от 1,5 до 5,0 |
от 1,5 до 10,0 |
от 1,5 до 20,0 |
от 1,5 до 30,0 |
|
Пределы допускаемой абсолютной погрешности определения пространственных координат во всем рабочем объеме при выполнении измерений на сферический отражатель*, мкм |
±(10+5-L), где L - расстояние от системы до отражателя, м | ||||
|
Примечание: * - при температуре воздуха от плюс 15 до плюс 25 °С и относительной влажности воздуха не более 90 % | |||||
Таблица 3 - Технические характеристики систем
|
Характеристика |
Leica Absolute Tracker AT930 |
Leica Absolute Tracker AT960 SR |
Leica Absolute Tracker AT960 MR |
Leica Absolute Tracker AT960 LR |
Leica Absolute Tracker AT960 XR |
|
Диапазон показаний горизонтальных углов, ° |
от 0 до 360 | ||||
|
Диапазон показаний вертикальных углов, ° |
от -145 до +127 | ||||
|
Тип электронного уровня |
Встроенный, двухосевой | ||||
|
Диапазон работы электронного уровня," |
±616 | ||||
|
Частота измерений, Гц |
1000 | ||||
|
Тип камеры обзора |
Встроенная | ||||
|
Тип электропитания: Внешний: - напряжение переменного тока, В - частота переменного тока, Гц Автономный: |
220±22 50/60 Li-Ion аккумулятор | ||||
|
Габаритные размеры системы, мм, не более -длина -ширина -высота |
258 225 477 | ||||
|
Характеристика |
Leica Absolute Tracker AT930 |
Leica Absolute Tracker AT960 SR |
Leica Absolute Tracker AT960 MR |
Leica Absolute Tracker AT960 LR |
Leica Absolute Tracker AT960 XR |
|
Масса системы, кг, не более |
13,8 | ||||
|
Габаритные размеры контролера, мм, не более | |||||
|
-длина |
249 | ||||
|
-ширина |
59 | ||||
|
-высота |
148 | ||||
|
Масса контролера, кг, не более |
1,65 | ||||
Таблица 4 - Метрологические характеристики систем с контактными щупами Leica T-Probe и многофункциональными устройствами Leica T-Mac
|
Характеристика |
Leica T-Probe |
Leica T-Mac | ||
|
TMC-30 F |
TMC30-B, TMC30-I |
TMC-30 M | ||
|
Пределы допускаемой абсолютной погрешности определения пространственных координат во всем рабочем объеме*, мкм |
±(30+5-L), где L - расстояние от системы до устройства, м | |||
|
Примечание: * - при использовании стандартных щупов диаметром 0,5 дюймов; - при температуре воздуха от плюс 15 до плюс 25 °С и относительной влажности воздуха не более 90 % | ||||
Таблица 5 - Технические характеристики контактных щупов Leica T-Probe и многофункциональных устройств Leica T-Mac
|
Характеристика |
Leica T-Probe |
Leica T-Mac | ||
|
TMC-30 F |
TMC30-B, TMC30-I |
TMC-30 M | ||
|
Габаритные размеры устройства, мм, не более -длина |
129 |
199 |
125 |
209 |
|
-ширина |
123 |
110 |
140 |
203 |
|
-высота |
223 |
231 |
270 |
327 |
|
Масса устройства, кг, не более |
0,650 |
1,113 |
1,480 |
2,900 |
Таблица 6 - Метрологические характеристики систем со сканирующими устройствами Leica
T-Scan 5, Leica Absolute Scanner (LAS, LAS-XL)
|
Характеристика |
Leica T-Scan 5 |
LAS |
LAS-XL |
|
Пределы допускаемой абсолютной погрешности измерений пространственных координат во всем рабочем объеме*, мкм: -в диапазоне от 1,5 до 8,5 м включ. -в диапазоне св. 8,5 до 30,0 м |
±60 ±(26+4-L), где L - расстояние от системы до устройства, м |
±150 | |
|
Примечание: * - при температуре воздуха от плюс 15 до плюс 25 °С и относительной влажности воздуха не более 90 % | |||
Таблица 7 - Технические характеристики сканирующих устройств Leica T-Scan 5, Leica
Absolute Scanner (LAS, LAS-XL)
|
Характеристика |
Leica T-Scan 5 |
LAS |
LAS-XL |
|
Габаритные размеры устройства, мм, не более | |||
|
-длина |
210 |
201 |
201 |
|
-ширина |
138 |
140 |
140 |
|
-высота |
380 |
300 |
300 |
|
Масса устройства, кг, не более |
1,10 |
0,94 |
0,96 |
Таблица 8 - Условия эксплуатации систем
|
Наименование характеристики |
Значение |
|
Температура окружающей среды, °С |
от 0 до +40 |
|
Относительная влажность воздуха, %, без конденсата, не более |
90 |
Знак утверждения типа
наносится на руководство по эксплуатации систем лазерных координатно-измерительных Leica Absolute Tracker серий АТ930 и АТ960 типографским способом.
Комплектность
Таблица 9 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Система лазерная координатно-измерительная Leica Absolute Tracker серий АТ930 и АТ960 |
в соответствии с заказом |
1 шт. |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП № 203-1-2019 |
1 экз. |
|
Набор отражателей |
1 компл. | |
|
Контактный щуп1) |
Leica T-Probe | |
|
Сканирующее устройство1) |
Leica T-Scan 5 и/или LAS и/или LAS-XL | |
|
Многофункциональное устройство1) |
Leica T-Mac | |
|
1) - поставляется по дополнительному заказу |
Поверка
осуществляется по документу МП № 203-1-2019 «Системы лазерные координатноизмерительные Leica Absolute Tracker серий АТ930 и АТ960. Методика поверки», утвержденному ФГУП «ВНИИМС» 10 января 2019 г.
Основные средства поверки:
- рабочий эталон 3-го разряда согласно Государственной поверочной схеме для средств измерений геометрических параметров поверхностей сложной формы, утвержденной приказом Росстандарта № 2340 от 9 ноября 2018 г. (меры для поверки систем лазерных координатноизмерительных Leica Absolute Tracker АТ401, Leica Absolute Tracker AT402, Leica Absolute Tracker AT901; регистрационный номер в Федеральном информационном фонде № 58461-14).
Знак поверки наносится на свидетельство о поверке.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 9 ноября 2018 г. №2340
