Микрометры рычажные МРИ
| Номер в ГРСИ РФ: | 78956-20 |
|---|---|
| Категория: | Микрометры |
| Производитель / заявитель: | ЗАО "Кировский завод "Красный инструментальщик", г.Киров |
Микрометры рычажные МРИ (далее - микрометры) предназначены для измерений наружных размеров.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 78956-20 |
| Наименование | Микрометры рычажные |
| Модель | МРИ |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 12.08.2025 |
Производитель / Заявитель
ООО "НПО "Кировский завод Красный инструментальщик" (КРИН), г.Киров
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 295 |
| Найдено поверителей | 42 |
| Успешных поверок (СИ пригодно) | 294 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0%) |
| Актуальность информации | 25.04.2024 |
Поверители
Скачать
| 78956-20: Описание типа СИ | Скачать | 123.9 КБ | |
| 78956-20: Методика поверки МП 020-2018 | Скачать | 11.2 MБ |
Описание типа
Назначение
Микрометры рычажные МРИ (далее - микрометры) предназначены для измерений наружных размеров.
Физическая величина - длина (мм).
Описание
Принцип действия микрометров основан на измерении разности показаний по шкале барабана микрометрической головки и отсчетному устройству между начальным (нулевым) показанием и показанием при установке измеряемой детали. Начальный (нулевой) отсчет осуществляется по установочной мере, устанавливаемой между измерительными поверхностями микрометрического винта и подвижной пятки.
Микрометр представляет собой скобу, в которой справа установлена микрометрическая головка, а слева - отсчетное устройство с подвижной пяткой. В микрометрах с верхним пределом измерений свыше 150 мм отсчетное устройство и подвижная пятка установлены в передвижном стебле, который закрепляется в скобе стопорной гайкой. Измерительная поверхность подвижной пятки микрометров с верхним пределом измерений до 300 мм должна быть плоской, а свыше 300 мм - сферической.
Отсчетное устройство с ценой деления 0,01 мм соответствует требованиям ГОСТ 577-68.
Микрометры имеют арретир (отводку), соединенную с подвижной пяткой и стопорное устройство для закрепления микрометрического винта. Микрометрический винт и подвижная пятка микрометров оснащены твердым сплавом. На скобе микрометров расположены теплоизоляционные накладки.
Для настройки микрометра к нему прилагается комплект установочных мер.
Микрометры рычажные выпускаются в следующих модификациях: МРИ 125, МРИ 150, МРИ 200, МРИ 250, МРИ 300, МРИ 400, МРИ 500, МРИ 1200, МРИ 1400, МРИ 1600, МРИ 1800, МРИ 2000, которые отличаются друг от друга диапазонами измерений, ценной деления отсчетного устройства, нормируемой погрешностью, габаритными размерами и массой.

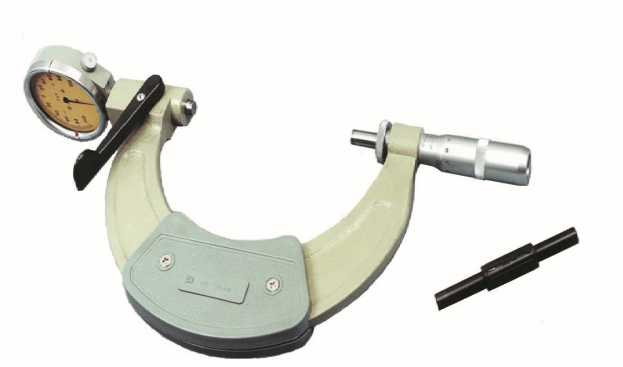

Рисунок 1 - Общий вид микрометров рычажных МРИ 125 - МРИ 150

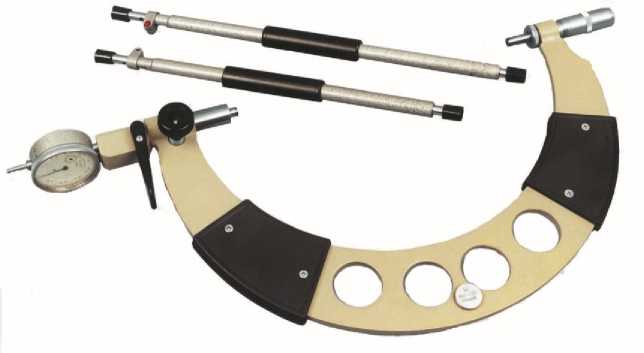

Рисунок 2 - Общий вид микрометров рычажных МРИ 200 - МРИ 500

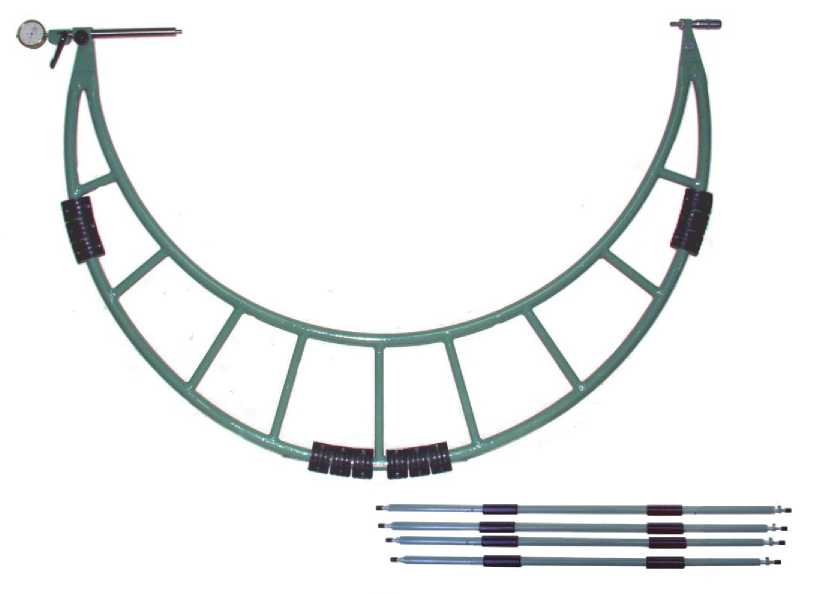

Рисунок 3 - Общий вид микрометров рычажных МРИ 1200 - МРИ 2000
Микрометры рычажные выпускаются под товарным знаком НА. Пломбирование микрометров не предусмотрено.
Технические характеристики
Основные метрологические характеристики микрометров указаны в таблицах 1, 2, 3, 4, 5.
Т а б л и ц а 1
|
Модификация |
Диапазон измерений, мм |
Отчетное устройство |
Цена деления шкалы барабана микрометра, мм |
Измерительное усилие, Н |
Колебание измерительного усилия, Н, не более | |
|
цена деления, мм |
диапазон показаний, мм, не менее | |||||
|
МРИ 125 |
от 100 до 125 |
0,002 |
±0,10 |
0,01 |
от 6 до 10 |
2,0 |
|
МРИ 150 |
от 125 до 150 | |||||
Окончание таблицы 1
|
МРИ 200 |
от 150 до 200 |
2,0 | ||||
|
МРИ 250 |
от 200 до 250 | |||||
|
МРИ 300 |
от 250 до 300 | |||||
|
МРИ 400 |
от 300 до 400 | |||||
|
МРИ 500 |
от 400 до 500 | |||||
|
МРИ 1200 |
от 1000 до 1200 |
0,01 |
10 |
от 7 до 13 |
3,5 | |
|
МРИ 1400 |
от 1200 до 1400 | |||||
|
МРИ 1600 |
от 1400 до 1600 | |||||
|
МРИ 1800 |
от 1600 до 1800 | |||||
|
МРИ 2000 |
от 1800 до 2000 |
Т а б л и ц а 2
|
Модификация |
Пределы допускаемой абсолютной погрешности, мкм, микрометров с ценой деления отсчетного устройства, мм |
Допуск параллельности плоских измерительных поверхностей микрометра, мкм |
Допуск плоскостности измерительных поверхностей микрометра, мкм |
Допускаемое изменение показаний микрометра от изгиба скобы при усилии 10 Н, мкм | |
|
0,002 |
0,01 | ||||
|
на участках шкалы, мм | |||||
|
± 0,1 |
1,0 | ||||
|
МРИ 125 |
±4 |
— |
3,0 |
0,9 |
4 |
|
МРИ 150 |
±4 |
— |
3,0 |
4 | |
|
МРИ 200 |
±4 |
— |
3,5 |
5 | |
|
МРИ 250 |
±5 |
— |
4,0 |
6 | |
|
МРИ 300 |
±5 |
— |
4,0 |
6 | |
|
МРИ 400 |
±6 |
— |
— |
8 | |
|
МРИ 500 |
±7 |
— |
— |
10 | |
|
МРИ 1200 |
— |
±20 |
— |
22 | |
|
МРИ 1400 |
— |
±25 |
— |
25 | |
|
МРИ 1600 |
— |
±28 |
— |
28 | |
|
МРИ 1800 |
— |
±32 |
— |
32 | |
|
МРИ 2000 |
— |
±36 |
— |
36 | |
Т а б л и ц а 3
|
Наименование характеристики |
Значение |
|
Параметр шероховатости измерительных поверхностей микрометров по ГОСТ 2789-73, Ra, мкм, не более |
0,040 |
|
Параметр шероховатости измерительных поверхностей установочных мер по ГОСТ 2789-73, Ra, мкм, не более |
0,080 |
|
Параметр шероховатости поверхности гильзы по ГОСТ 9378-75, мкм, не более |
0,63 |
|
Параметр шероховатости наконечника по ГОСТ 9378-75, мкм, не более |
0,100 |
|
Длина деления шкалы, мм, не более |
0,9 |
|
Ширина штрихов, мм |
от 0,15 до 0,25 |
|
Ширина стрелки, мм |
от 0,15 до 0,20 |
|
Ширина продольного штриха на стебле, мм, не более |
0,25 |
|
Ширина штрихов шкалы на стебле, мм, не более |
0,25 |
|
Ширина штрихов шкалы на барабане, мм, не более |
0,25 |
|
Разность в ширине продольного штриха на стебле и штрихов барабана, мм, не более |
0,05 |
Окончание таблицы 3
|
Разность в ширине поперечных штрихов на стебле, мм, не более |
0,05 |
|
Расстояние от поверхности стебля до измерительной кромки барабана у продольного штриха стебля, мм, не более |
0,45 |
|
Угол образующий коническую часть барабана, ... °, не более |
20 |
|
Расстояние от торца конической части барабана до ближайшего края штриха, при установке микрометров в нулевое положение, мм, не более |
0,1 |
Т а б л и ц а 4 - Основные метрологические характеристики отсчетного устройства с ценой
деления 0,002 мм
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности на участке шкалы, мкм: - до ±30 делений - свыше ±30 делений |
±0,8 ±1,2 |
|
Вариация показаний, мкм |
0,8 |
|
Размах показаний, в делениях |
0,3 |
|
Измерительное усилие, Н, не более |
1,5 |
|
Колебание измерительного усилия, Н, не более |
0,4 |
Т а б л и ц а 5 - Допускаемое отклонение длины установочных мер от номинального размера, допуск биения измерительных поверхностей относительно оси установочной меры, суммарный допуск плоскостности и параллельности, допуск плоскостности измерительных поверхностей установочных мер___________________________________________________________________
|
Диапазон измерений, мм |
Номинальный размер установочных мер, мм |
Допускаемые отклонения длины от номинальных размеров, мкм |
Допуск биения измерительных поверхностей относительно оси установочной меры, не более, мкм |
Суммарный допуск плоскостности и параллельности, мкм |
Допуск плоскостности, мкм |
|
от 100 до 125 |
100 |
± 1,5 |
± 0,75 |
1,00 |
0,6 |
|
от 125 до 150 |
125 | ||||
|
от 150 до 200 |
175 |
± 2,0 |
± 1,0 |
1,25 | |
|
от 200 до 250 |
225 |
± 2,5 |
± 1,25 |
1,75 |
0,9 |
|
от 250 до 300 |
275 | ||||
|
от 300 до 400 |
325, 375 |
± 3,0 |
± 1,5 |
— | |
|
от 400 до 500 |
425, 475 |
± 3,5 |
± 1,75 | ||
|
от 1000 до 1200 |
1025, 1075, 1125, 1175 |
± 10,0 |
± 5,0 | ||
|
от 1200 до 1400 |
1225, 1275, 1325, 1375 |
± 12,0 |
± 6,0 | ||
|
от 1400 до 1600 |
1425, 1475, 1525, 1575 |
± 14,0 |
± 7,0 | ||
|
от 1600 до 1800 |
1625, 1675, 1725, 1775 |
± 16,0 |
± 8,0 | ||
|
от 1800 до 2000 |
1825, 1875, 1925, 1975 |
± 18,0 |
± 9,0 |
Т а б л и ц а 6 - Основные технические характеристики микрометров
|
Модификация |
Диапазон перемещения микрометрического винта, мм |
Габаритные размеры, (длинахширинахвысота), мм, не более |
Номинальный диаметр измерительных поверхностей микрометров, мм |
Масса, кг, не более |
Средний срок службы, лет, не менее |
|
МРИ 125 |
25 |
328 х 48 х 162 |
8 |
0,90 |
6 |
|
МРИ 150 |
353 х 48 х 182 |
1,20 | |||
|
МРИ 200 |
435 х 48 х 210 |
1,74 | |||
|
МРИ 250 |
485 х 48 х 235 |
2,20 | |||
|
МРИ 300 |
535 х 48 х 265 |
2,40 | |||
|
МРИ 400 |
645 х 48 х 319 |
3,30 | |||
|
МРИ 500 |
745 х 48 х 382 |
4,00 | |||
|
МРИ 1200 |
1455 х 48 х 940 |
12,0 | |||
|
МРИ 1400 |
1655 х 48 х 1055 |
12,5 | |||
|
МРИ 1600 |
1855 х 48 х 1195 |
14,0 | |||
|
МРИ 1800 |
2055 х 48 х 1305 |
18,0 | |||
|
МРИ 2000 |
2255 х 48 х 1450 |
20,0 |
Т а б л и ц а 7 - Условия эксплуатации.
|
Наименование характеристики |
Значение |
|
Температура окружающего воздуха, °С |
от +5 до +35 |
|
Относительная влажность воздуха, %, не более |
80 |
Микрометрический винт и подвижная пятка микрометра оснащены твердым сплавом.
Знак утверждения типа
наносят на скобу микрометра методом лазерной гравировки, на титульный лист руководства по эксплуатации - типографским способом.
Комплектность
Т а б л и ц а 8 - Комплектность микрометров
|
Наименование изделия |
Количество, шт. |
|
Микрометр |
1 |
|
Отсчетное устройство |
1 |
|
Меры установочные: - для микрометров с верхним пределом измерений до 300 мм; |
1 |
|
- для микрометров с верхним пределом измерений свыше 300 мм до 1000 мм; |
2 |
|
- для микрометров с верхним пределом измерений свыше 1000 мм |
4 |
|
Гильзы соединительные: - для микрометров с верхним пределом измерений свыше 300 мм до 1000 мм; |
4 |
|
- для микрометров с верхним пределом измерений свыше 1000 мм |
8 |
|
Ключ |
1 |
|
Футляр |
1 |
|
Руководство по эксплуатации |
1 |
|
Паспорт на отсчетное устройство с ценой деления 0,01 мм |
1 |
|
Методика поверки МП 020-2018 |
1 |
|
П р и м е ч а н и е - Гильзы соединительные поставляются в сборе с установочными мерами. | |
Поверка
осуществляется по документу МП 020-2018 «Микрометры рычажные МРИ. Методика поверки», утверждённому ФБУ «Кировский ЦСМ» «27» марта 2018 г.
Основные средства поверки:
- Рабочий эталон 4-го разряда по Приказу Росстандарта №2840 от 29.12.2018 г.
- Машина оптико-механическая для измерения длин концевых ИЗМ-11, регистрационный № в ФИФ 1353-60.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или руководство по эксплуатации.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ТУ 26.51.33-002-02952377-2017 «Микрометры рычажные МРИ. Технические условия»
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная Приказом Росстандарта №2840 от 29.12.2018 г.
